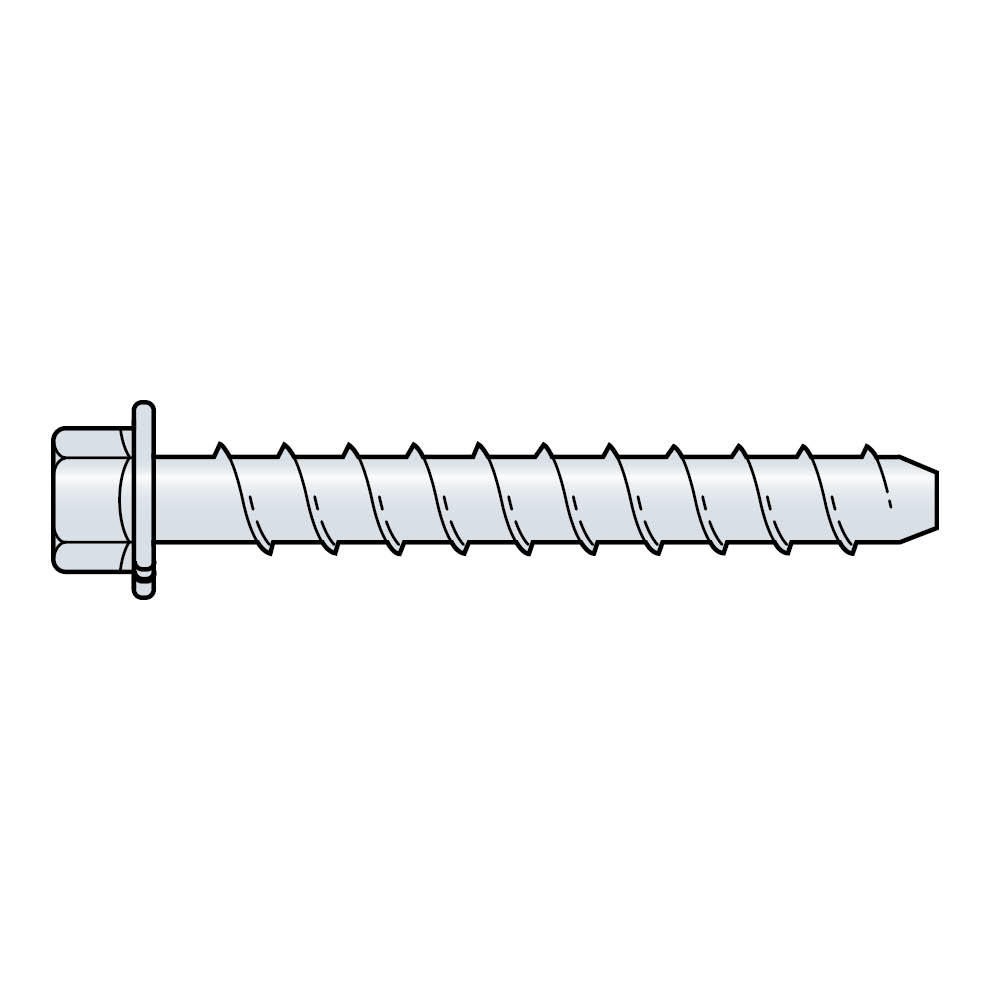

THD

Betonskrue Heavy-Duty

Betonskrue til brug i både revnet og ikke revnet beton. THD giver lav installationsmodstand og enestående ydelse. THD er designet og testet i tørre, ikke-korrosive omgivelser indendørs.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Elgalvaniseret stål

Indoor

Feu R 120

Kantafstande og lav intern afstand

Produktinformationer

Billeder

Egenskaber

Materiale

Kulstofstål, hærdet
Elforzinket passiveret stål ≥ 5 µm i henhold til EN ISO 4042. Ikke egnet til permanent udendørs brug eller i meget korrosive omgivelser.

Fordele

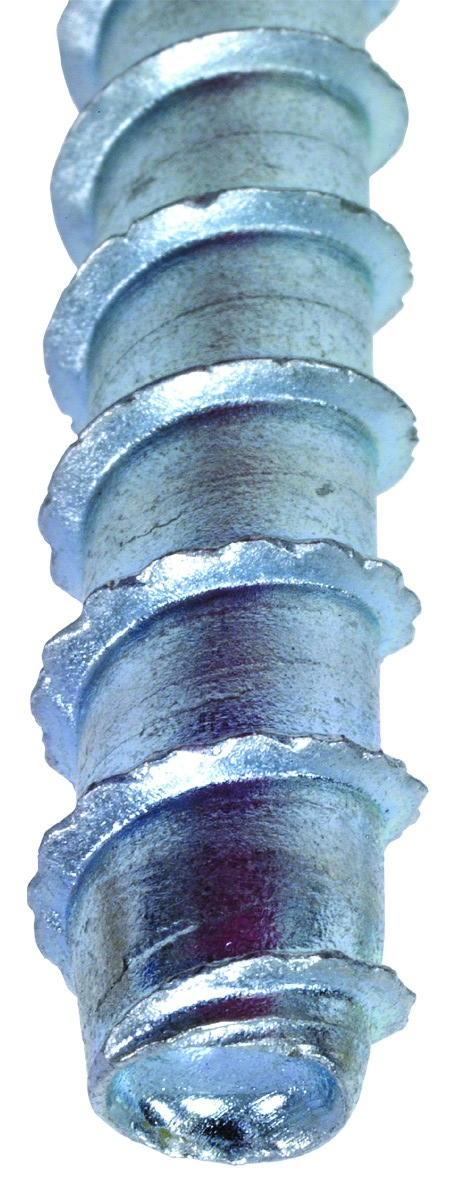

Selvskærende gevind, der effektivt overfører belastningen til underlaget.
Speciel varmebehandling gør spidsen hård og forbedrer dermed skæringen uden at forringe smidigheden.
Hovedgeometrien betyder at der ikke kræves underlagsskive hvilket giver en nem og ren installation.
Kan fjernes igen – ideel til midlertidig forankring (f.eks. forskallingsarbejde, afstivning) eller anvendelser, hvor beslag skal kunne flyttes.

Applikationer

Samlinger

Beton revnet/urevnet samt letklinkerbeton.

Anvendelsesområder

Typisk anvendelse:

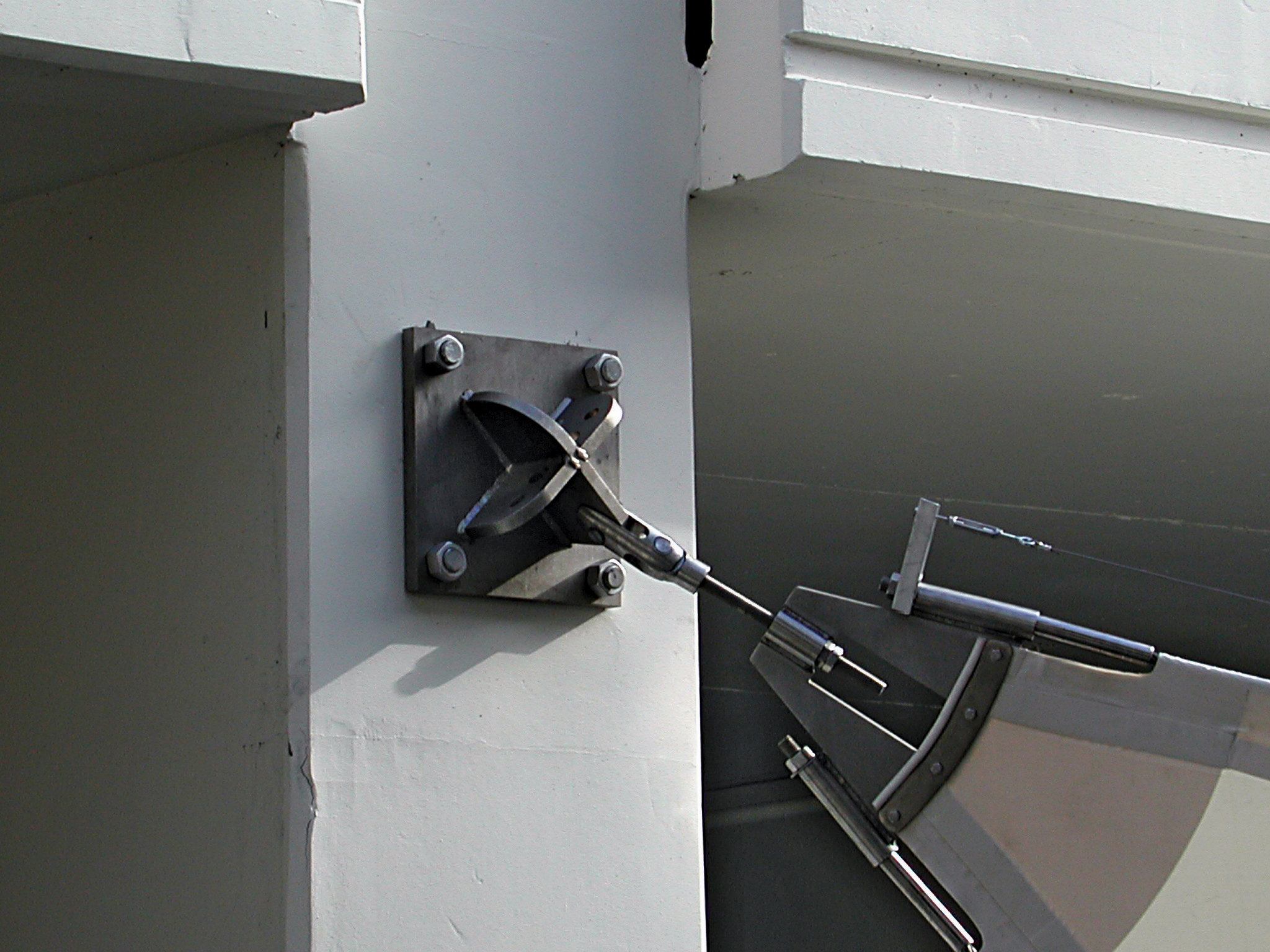

Fastgørelse af stålkonstruktioner, facader, installationer, trapper, gelænder, elementstøtter, beslag

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Art. nr.	Gevind- dimension d_s [mm]	Længde L [mm]	Max. emnetykkelse t_fix [mm]	Ø gennemfaldshul d_f [mm]	Ø x Dybde af borehul d₀ x h₁ [mm]	Antal i kasse
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75	50
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75	50
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75	50
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85	50
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85	50
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85	50
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85	50

Regningsmæssig bæreevne

Art. nr.	Regningsmæssig bæreevne
	Trækstyrke - N_RD [kN]								Forskydningsstyrke - V_RD [kN]								Bøjningsmoment - M_RD [Nm]
	Revnet beton				Urevnet beton				Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7

Regningsmæssige bæreevner er beregnet ved hjælp af de partialkoefficienter, som er angivet i ETA-12/0060.
Bæreevnerne gælder for uarmeret og armeret beton med en armeringsjernsafstand på s ≥ 15 cm (alle diametre) eller med en armeringsjernsafstand på s ≥ 10 cm, hvis armeringsjernsdiameteren er maks. 10 mm.
Ved kombineret last eller forankringsgrupper og/eller i tilfælde af kantpåvirkning, skal der foretages en beregning i henhold til ETAG 001, Tillæg C, designmetode A eller i henhold til CEN/TS 1992-4:2009 designmetode A. Forankringer, der udsættes for brand, skal være designet i overensstemmelse med EOTA -TR 020:2004 eller CEN/TS 1992-4:2009 Tillæg D.

Se ETA-12/0060 for at få yderligere oplysninger.

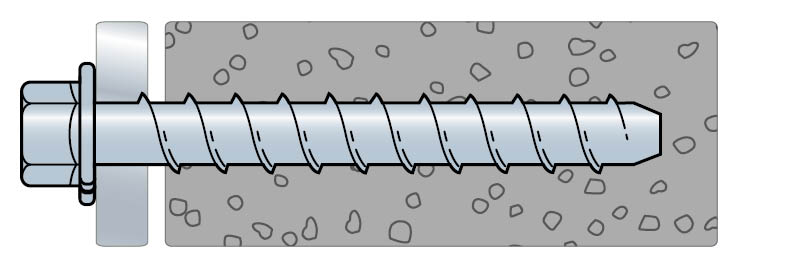

Installation

Montage

Hullerne i de metalbeslag, der skal monteres, skal svare til den diameter, der er angivet i tabellerne på de følgende sider.

Bor et hul i underlaget med et hårdmetalbor med samme diameter som den nominelle diameter for den betonskrue, der skal monteres.
Bor hullet i den angivne nominelle forankringsdybde hnom plus en minimumshuldybde (h1) for at gøre det muligt for gevindskæringsstøvet at sætte sig, og blæs det rent med en håndpumpe eller med trykluft.
Sæt betonskruen i hullet igennem beslaget.
Spænd betonskruen fast i underlaget med en slagskruemaskine, indtil det sekskantede pladehoved berører beslaget.


Bor hul


Rengør hul


Tilspænd betonskruen med en slagskruetrækker


Visuel inspektion

Installationsdata

Art. nr.	Bore- diameter [mm]	Dybde af borehul [mm]	Ø Gennem- faldshul [mm]	Width across flats	Tilspændings- moment [Nm]	Nøgle- størrelse [Nm]	Sætte- dybde h_ef [mm]	Anbefalet indbyrdes afstand [mm]	Min. indbyrdes afstand [mm]	Karakteristisk kantafstand [mm]	Min. kant- afstand [mm]	Min. emne- tykkelse [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125

Certificeringer

Ydeevnedeklaration (DoP)

uk-dop-e12-0060-issue-3.pdf (75.27 KB)

2015-08-05

uk-dop-e12-0060-issue-1.pdf (74.21 KB)

2013-03-01

52e4aa8a92ad418eb891d81fee750b2b0d357746.pdf (74.21 KB)

ETA godkendelse (European Technical Assessment)

eta-12-0060.pdf (3.37 MB)
