ABR100PB

Design Series sortlakeret vinkelbeslag med kantforstærkning

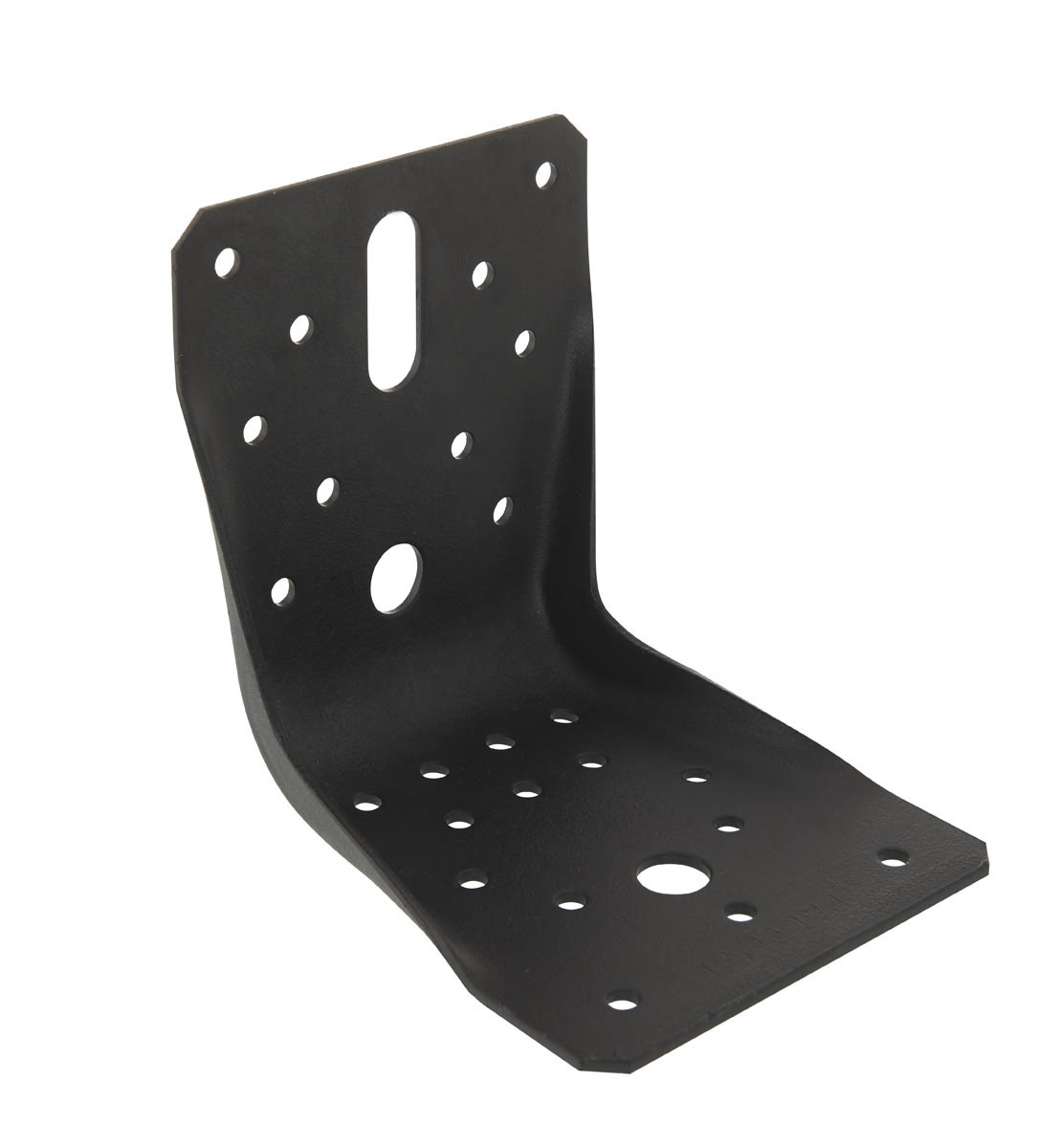

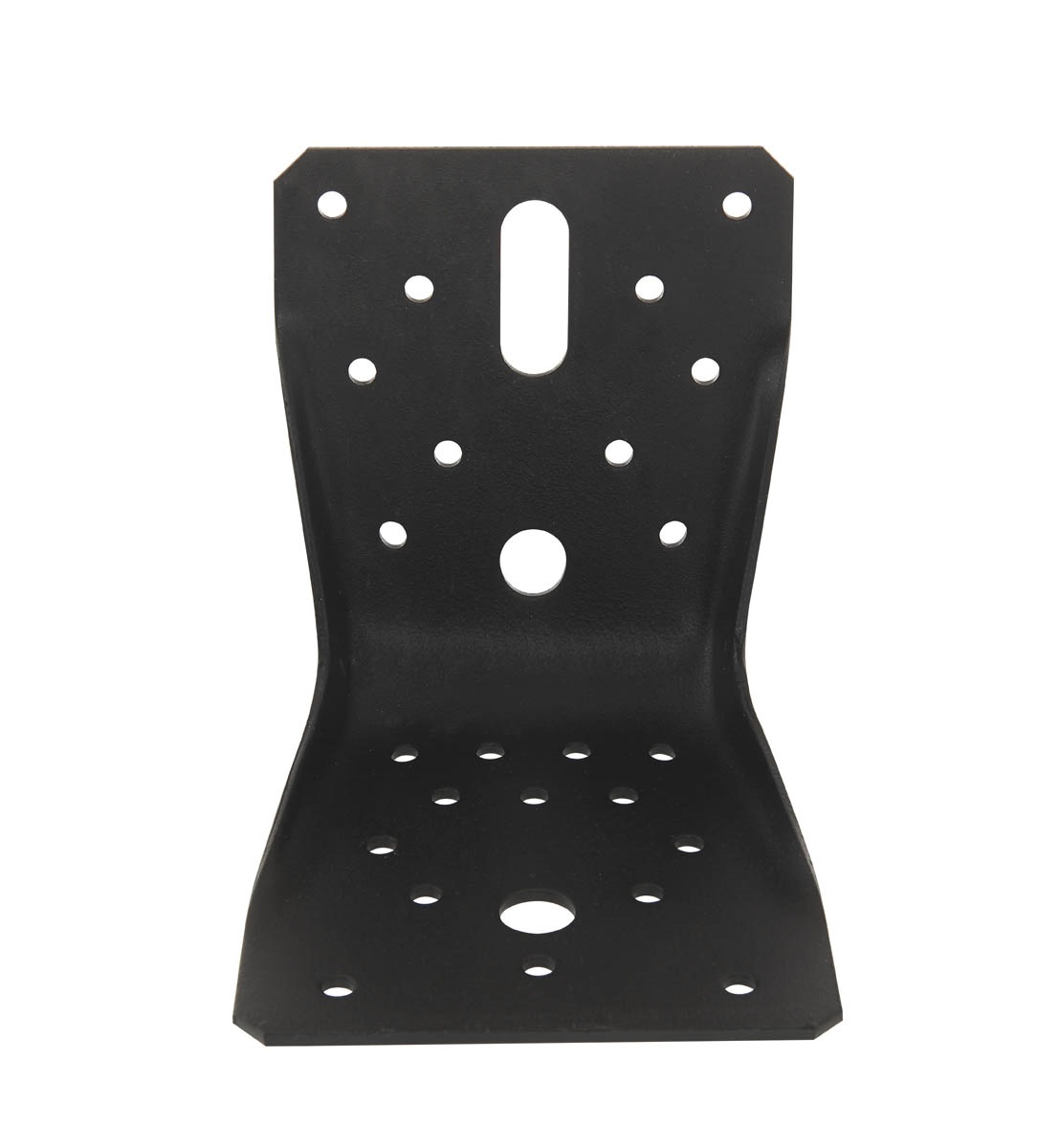

ABR100PB vinkelbeslaget er et sortlakeret vinkelbeslag, som især egner sig til større træ-træ samlinger. ABR100PB er forsynet med en kantforstærkning hvilket øger beslagets styrke.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Outdoor

Sortlakeret RAL 9005

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346 + sortlakeret RAL 9005
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Kantribber i begge sider giver ekstra styrke
Høje bæreevneværdier
Ø12 huller til M10 bolte
Samling på beton er mulig med kun en bolt

Applikationer

Anvendelsesområder

Kan anvendes til samlinger på træ, beton og stål

Samlinger

Til samling af træ-træ eller træ på beton

Teknisk data

Dimensioner

Mål

Art. nr.	DB nr.	Mål [mm]				Huller flig B			Huller flig C
Art. nr.	DB nr.	A	B	C	Tykkelse	Søm eller skruer	Bolte	Langhuller	Søm eller skruer	Bolte
ABR100PB	2150427	90	100	100	2	10 Ø5	1 Ø12	1 Ø12x32	14 Ø5	1 Ø12

Array

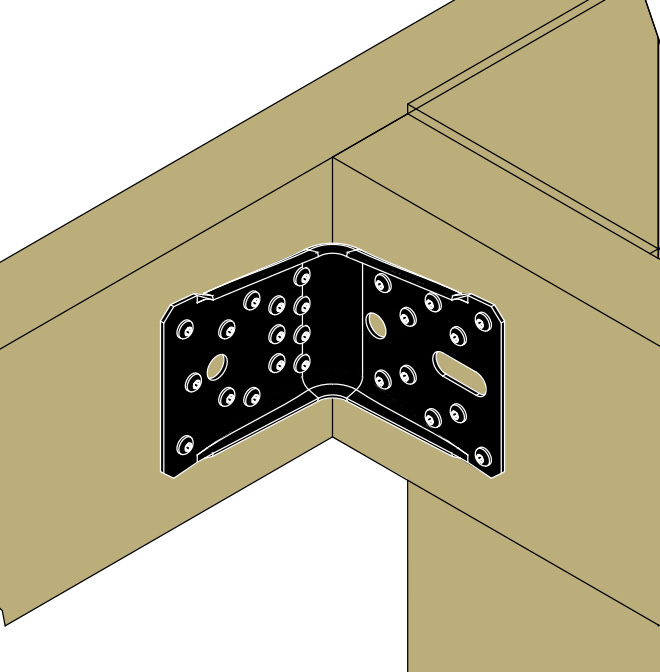

Bjælke/bjælke samling - 2 vinkelbeslag per samling

Art. nr.	Udsømning				Karakteristisk bæreevne [kN]
	Flig B		Flig C		R_1,k	R_2/3,k	R_4/5,k
	Antal	Type	Antal	Type	CSA5,0x35PB	CSA5,0x35PB	CSA5,0x35PB
ABR100PB	10	CSA5,0x35PB	14	CSA5,0x35PB	11.7	12.8	4.2

Array

Søjle på bjælke samling - 2 vinkelbeslag per samling

Art. nr.	Udsømning				Karakteristisk bæreevne [kN]
	Flig B		Flig C		R_1,k	R_2/3,k	R_4/5,k
	Antal	Type	Antal	Type	CSA5,0x35PB	CSA5,0x35PB	CSA5,0x35PB
ABR100PB	10	CSA5,0x35PB	1	WA M10-78/5	min(20,6;21,6/kmod)	8.7	10.4

Array

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
Ingen tilgængelige items.	Ingen tilgængelige items.	abr100.dwg	Ingen tilgængelige items.	Ingen tilgængelige items.	abr100.zip

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

Ingen tilgængelige items.

abr100.dwg

Ingen tilgængelige items.

abr100.zip
