VIMDK

Dørmontagebeslag

Dørmontagebeslag, der passer til de nye isoleringskrav. Med disse beslag kan man opnå ubrudt isolering rundt i dørhullet og det er muligt at montere døren i bagvæggen selv ved store isoleringstykkelser.

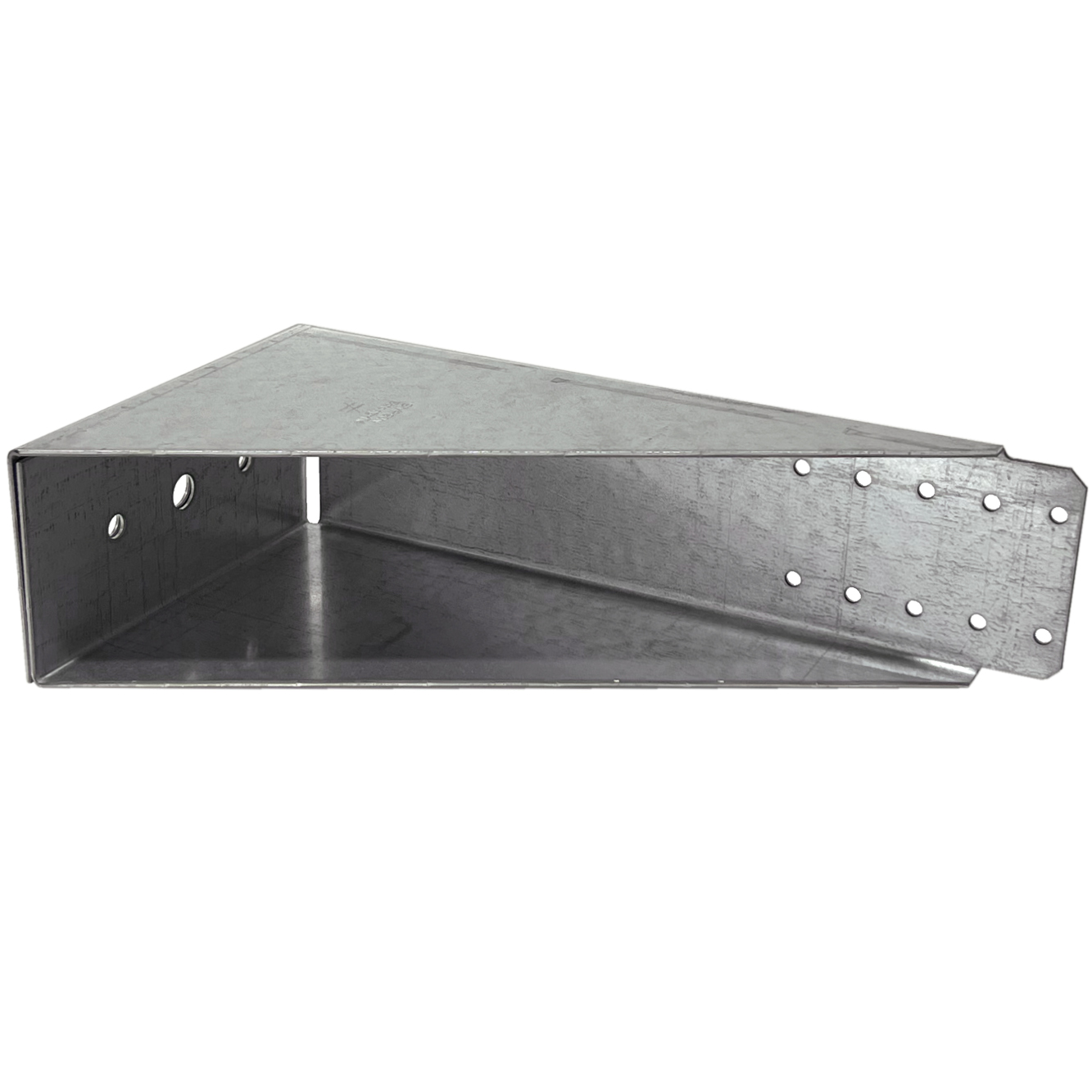

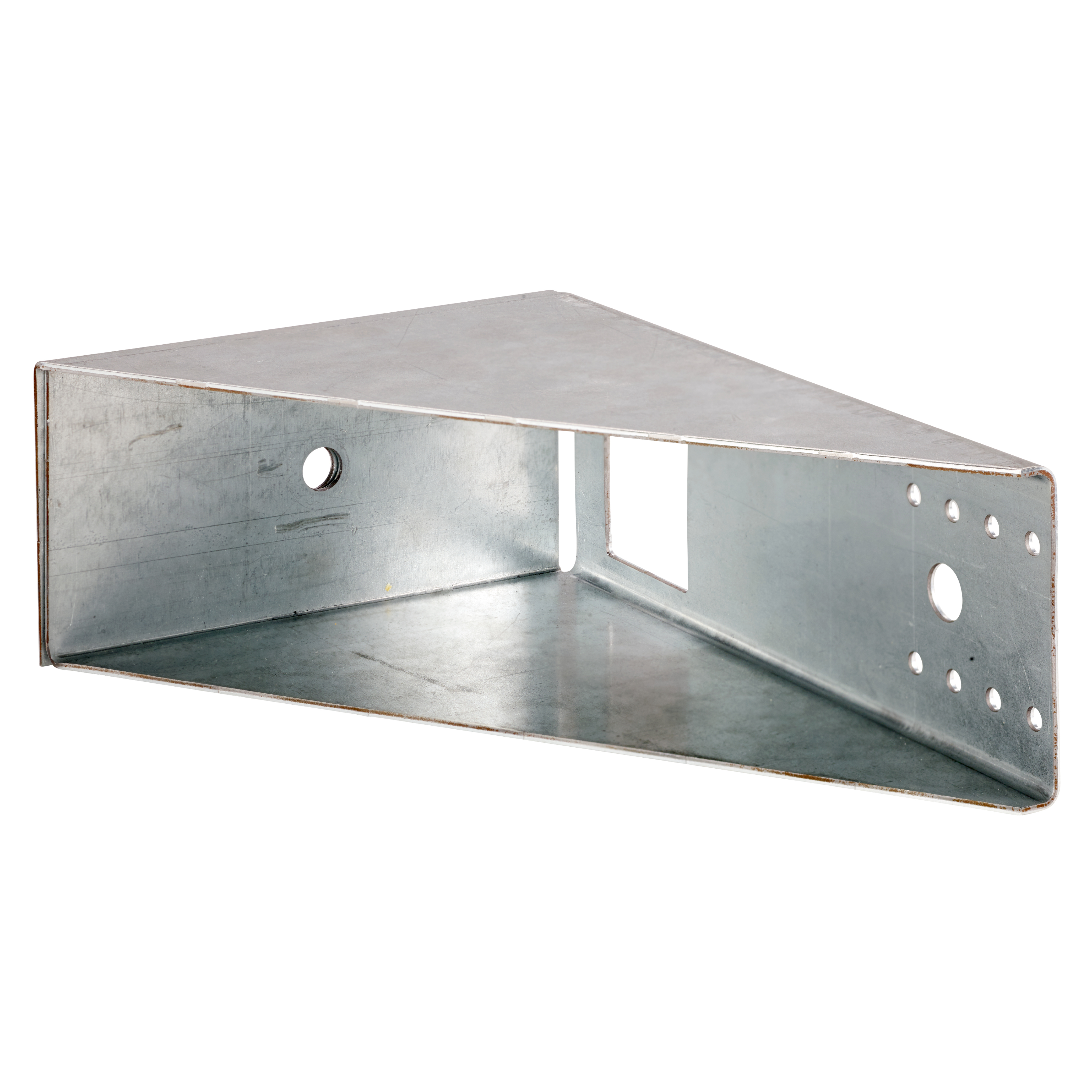

Dørkonsolbeslaget VIMDK anvendes med eller uden trælægtestykke til fastgørelse af døre. Beslaget kan ikke optage lodrette belastninger ved montage i sidekarme.



Bemærk at dørkonsolbeslag VIMDK fremstilles med 10 arbejdsdages leveringstid.

Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Dørmontagebeslag der passer til de nye isoleringskrav
  • Velegnet til fastholdes af dørkarme i hængselsiden

Applikationer

Anvendelsesområder

  • Til dørmontage
  • Beslaget kan ikke optage lodrette belastninger ved montage i sidekarme.

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Mål [mm] Huller
A B C Ø
VIMDK1551901707155153785 / 10 / 8
VIMDK1701901714170153785 / 10 / 8
VIMDK1801901715180153785 / 10 / 8
VIMDK1901901717190153785 / 10 / 8
VIMDK2151901718215153785 / 10 / 8
VIMDK2401901726240153785 / 10 / 8
VIMDK2801901732280153785 / 10 / 8
VIMDK-X-120-400153785 / 10 / 8

VIMDK-X  kan specialproduceres hvis der ønskes andre størrelser end standard

Installation

Installation

Fastgørelse

  • Beslagene fastgøres i beton med M8 betonskrue
