Bygningsbeslag
Facade- & elementmontage
NEDC48238

Nedføringsbeslag

Nedføringsbeslag til sænkning af lofter for tekniske installationer. Produktet er designet ud fra Eurocode 5 og overholder krav til kantafstande.

Teknisk datablad
Anvendelsesklasse 2

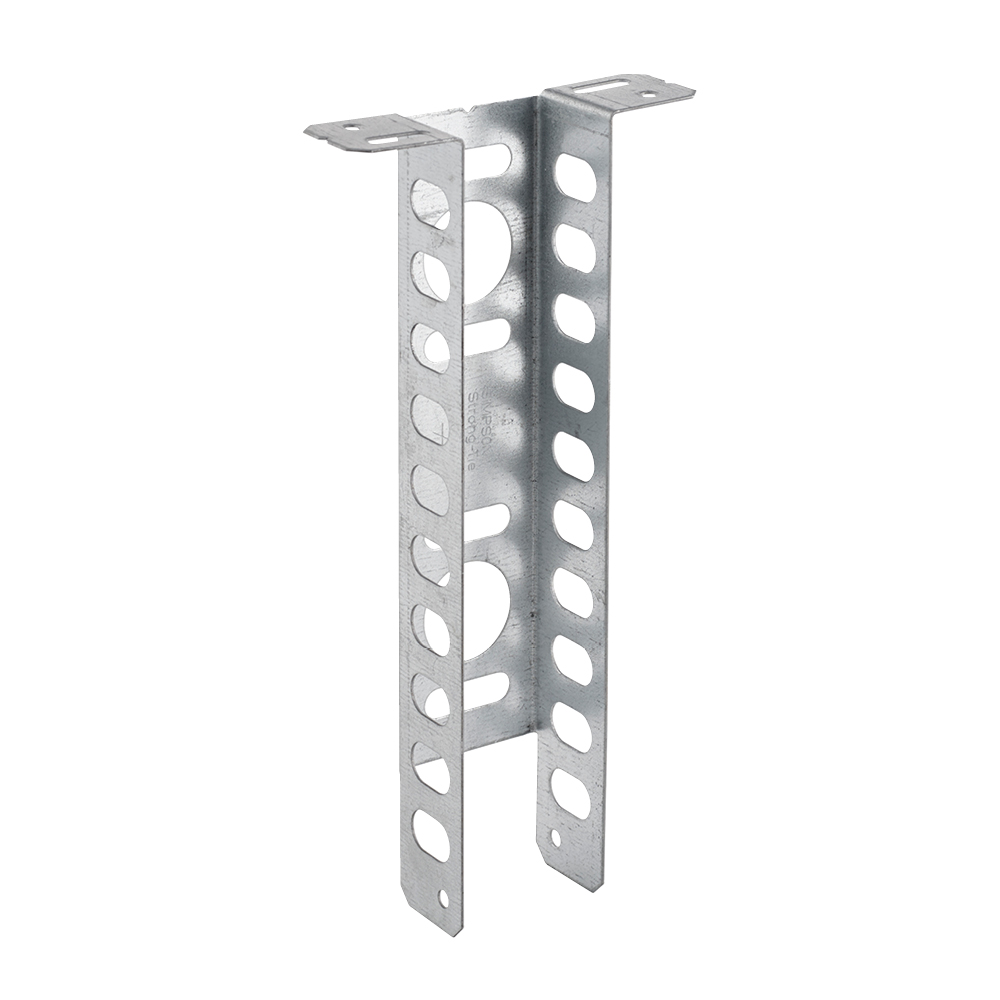

NEDC main.jpg

Produktinformationer

Billeder

NEDC main.jpg
NEDC inst..jpg
NEDC inst. 1.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • For at undgå skader på dampspærrer er der lavet oppresninger omkring monteringshullerne.
  • For nemmere montage er der lavet en monteringsmarkering

Applikationer

Anvendelsesområder

  • Nedføringsbeslaget anvendes ved tagkonstruktioner hvor der laves fremføring af tekniske installationer i loftniveau
  • Beslaget er til ophæng af spærplanker, hvor på loftbeklædningen skal monteres
  • I varme loftskanalrum hvor der er fremføring af ventilationsrør, vandrør og elinstallationer

Teknisk data

Dimensioner


Dimensioner

Art. nr. DB nr. Mål [mm] Huller
A B C t Ø Antal
NEDC4823816729542384811815x20 / 52 / 4

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CSA4,0x40 beslagskruer

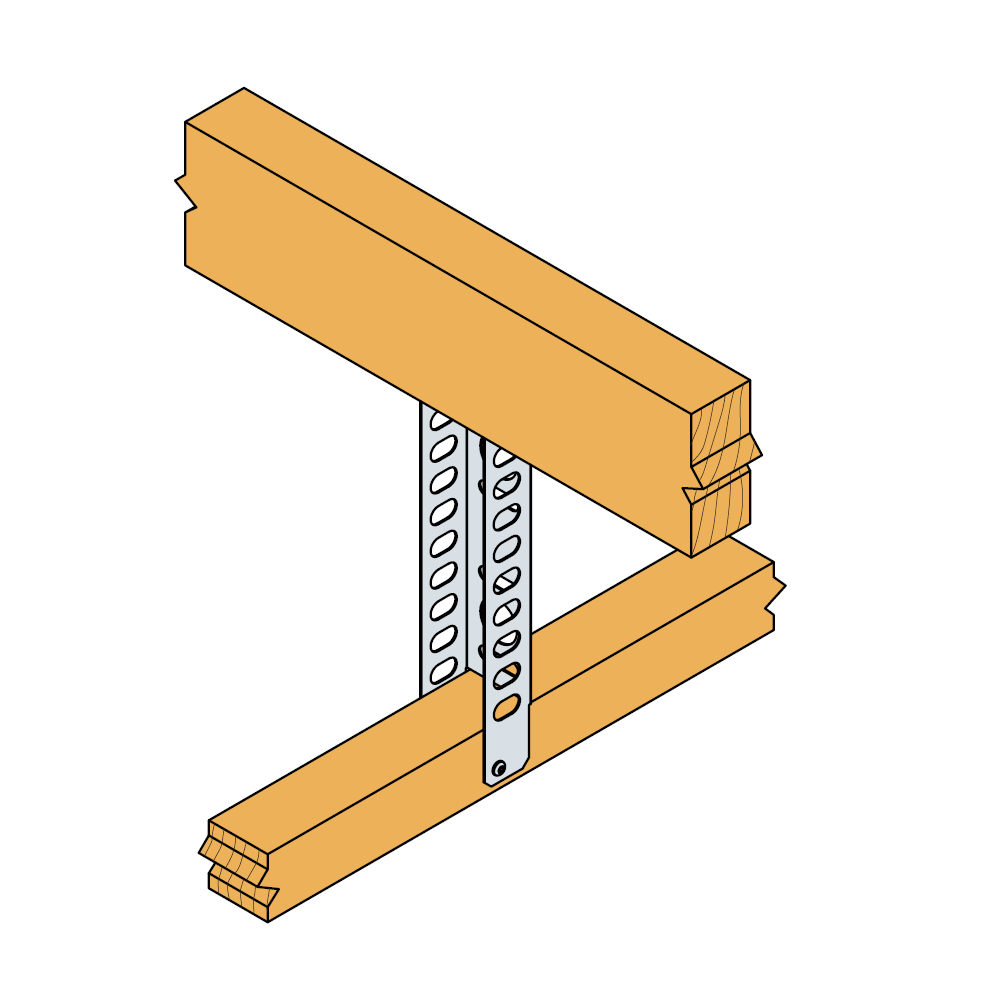

NEDC inst..jpg

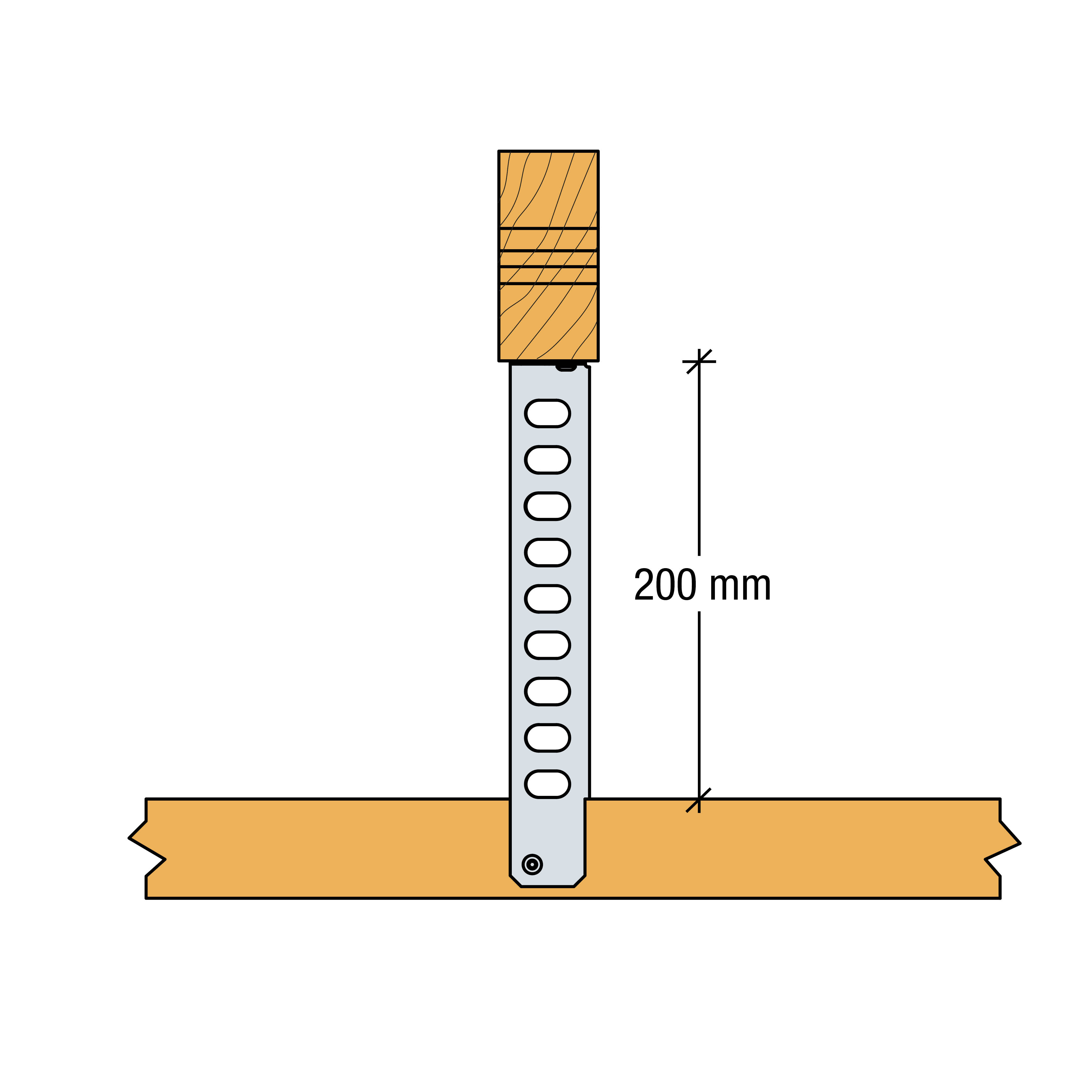

NEDC inst. 1.jpg
