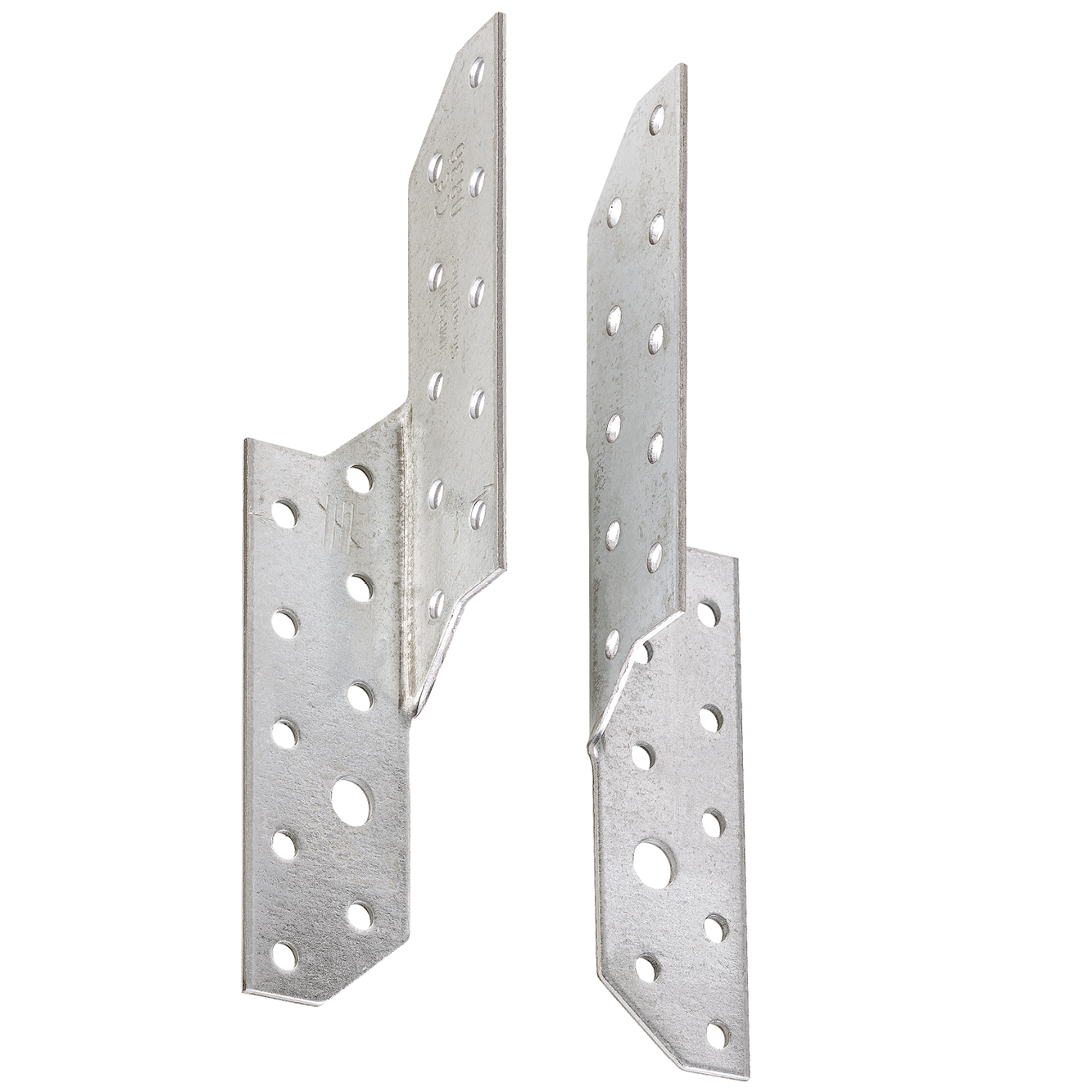

SPF-S

Tagåseanker, rustfrit

Rustfrie SPF tagåseankre anvendes til forankring mod sug i bjælke-bjælkesamlinger. Beslagene kan også optages horisontale kræfter. Afhængig af belastningen anvendes 2 eller 4 beslag pr. samling. Ved anvendelse af 2 beslag placeres de diagonalt overfor hinanden.
Bemærk: beslagene fremstilles i højre- og venstreudgaver og sælges enkeltvis.

CE mærket
Aftalegrundlag
Anvendelsesklasse 3
A4 (rustfri & syrefast)

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
  • Korrosionsbeskyttelse:
    Rustfri/syrefast -  A4

Fordele

  • Rustfrie beslag
  • Beslagene kan optages horisontale kræfter

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • Anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ
  • I krydssamlinger af enhver art
  • Til forankring mod sug i træ-træ samlinger
  • Til forankring af tagåse på bjælker
  • Fastgørelse af hanebåndsspær med små spændvidder til rem (der henvises til TRÆ 28 for mere information)

Teknisk data

Dimensioner

Mål

Art. nr. DB. nr. NOBB nr. Mål Huller
A B t Antal
SPF210LS29146382122130421032.52514 + 14
SPF210RS80360302122131221032.52514 + 14

Bemærk: beslagene fremstilles i højre- og venstreudgaver og sælges enkeltvis.
SPF...R = right = højre
SPF...L = left = venstre

Lastbæreevnetabel (karakteristiske værdier)

Art. nr. Karakteristisk bæreevne - 2 SPF pr. samling, anbragt diagonalt [kN]
Antal CNA4,0x40 / pr. flig
4  (min. tømmerhøjde = 88) 5  (min. tømmerhøjde = 98) 7  (min. tømmerhøjde = 118)
R1,k R2/3,k R1,k R2/3,k R1,k R2/3,k
SPF210LS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7
SPF210RS8.52.7min (11.5 ; 12/kmod)3.5min (19.3 ; 14/kmod)4.7

.

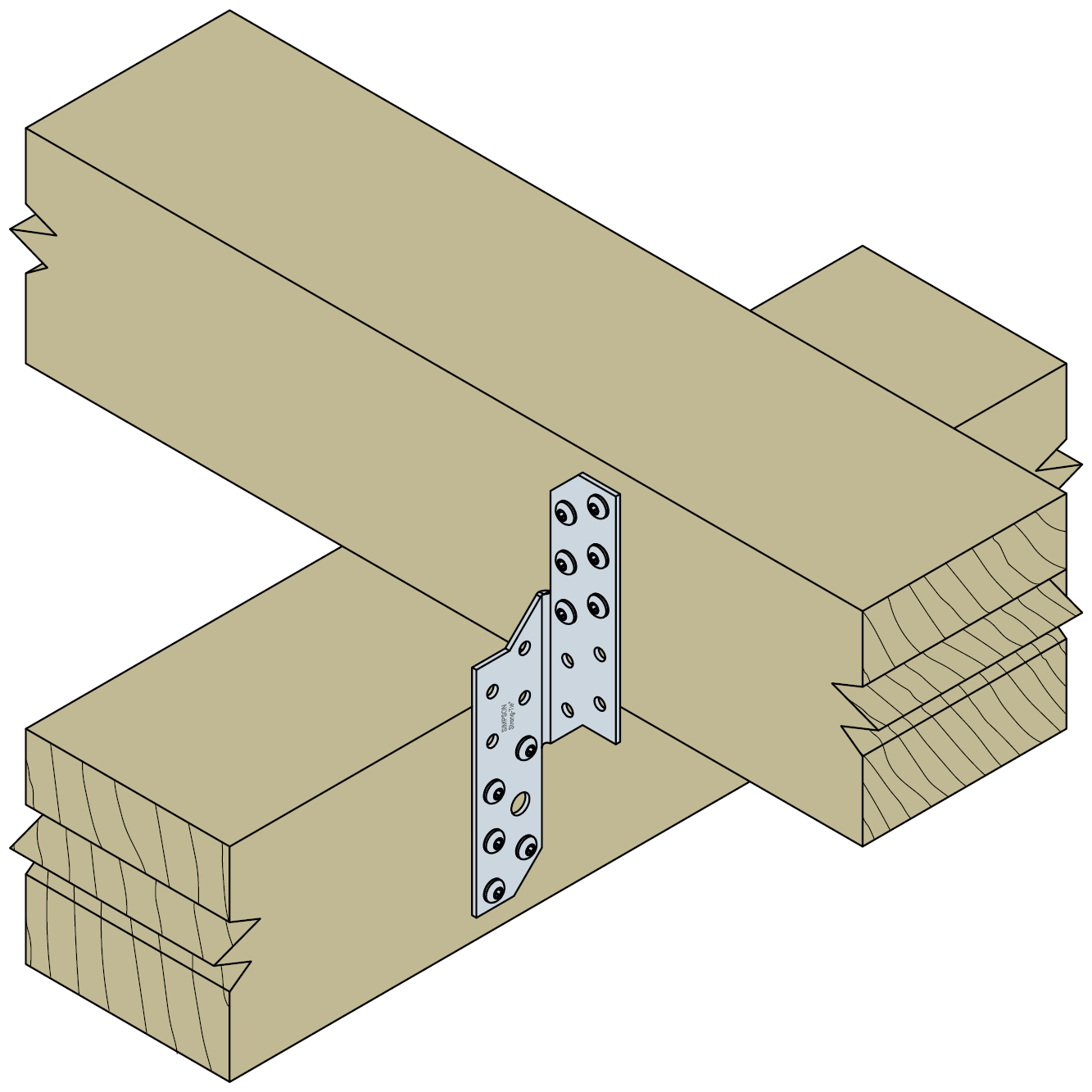

Installation

Installation

Fastgørelse

  • Til fastgørelse af rustfrie beslag anvendes rustfrie CNA4,0xl kamsøm eller rustfrie CSA5,0xl beslagskruer (bemærk at bæreevnen reduceres ved brug af rustfrie CSA beslagskruer)

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)
