Vinkelbeslag til letvægsopbygning

EBC beslagene er designet til at opfylde de generelle regler for konstruktion og installation af udvendig termisk isolering og trærammebeklædning. De overholder CSTB specifikationerne 3194, 3316 og 3422 samt ETAG034.

Teknisk datablad
Anvendelsesklasse 2
Indoor
Varmforzinket stål Z350
EBC main image

Produktinformationer

Billeder

EBC - Disposition
EBC
C_EBC_Load direction_Ill_Instld_EU_FR_CY.jpg

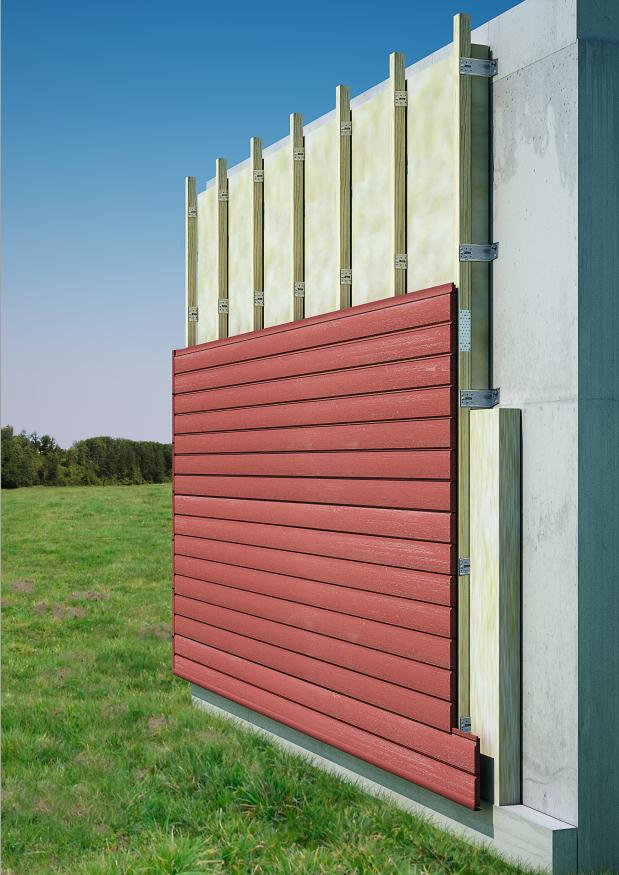

EBC - Mise en place d'un pare-pluie (previously ABC)
Montering af beklædning

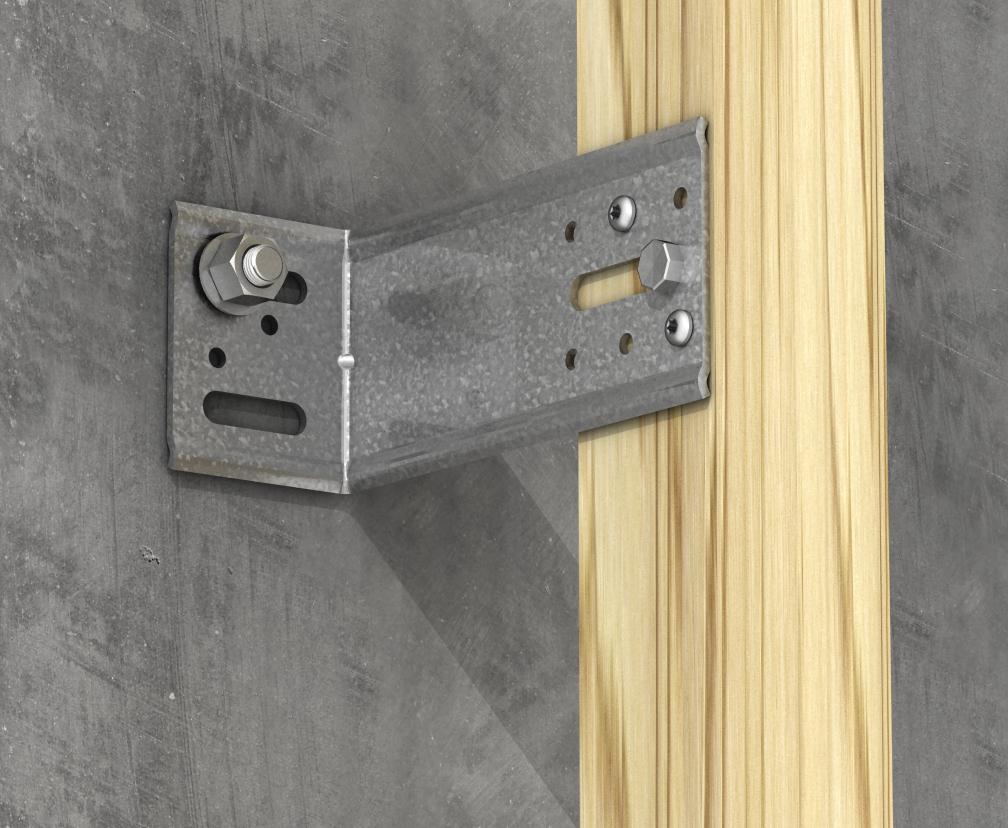

Samling med NP hulplade

Egenskaber

Materiale

  • Varmforzinket stål. Stålkvalitet: S250GD + Z350.

Fordele

  • Aflange bolthuller giver fleksibilitet in montagen
  • Kan lave hulrumsdybder til isolering på mellem 50 - 145 mm
  • Hurtig og nem installation

Applikationer

Samlinger

  • Hovedbygningsdel: Beton, murværk, CLT eller lign.
  • Sekundær bygningsdel: Konstruktionstræ, lvl, stål eller lign.

Anvendelsesområder

  • Til montage af skeletopbygning på facade

Teknisk data

Dimensioner


Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø8,5x40 Ø8,5x30 Ø11,5x20
EBC100/2.520498089853642.56121
EBC110/2.5204980910853642.56121
EBC120/2.5204981111853642.56121
EBC130/2.5204981312853642.56121
EBC140/2.5204981413853642.56121
EBC150/2.5204981514853642.56121
EBC160/2.5204981715853642.56121
EBC170/2.5204981816853642.56121
EBC180/2.5204981917853642.56121
EBC190/2.5204982018853642.56121
EBC200/2.5204982119853642.56121
EBC210/2.5204982320853642.56121
EBC220/2.5211932121853642.56121
EBC230/2.5211932522853642.56121
EBC240/2.5211933223853642.56121
EBC250/2.5211932824853642.56121

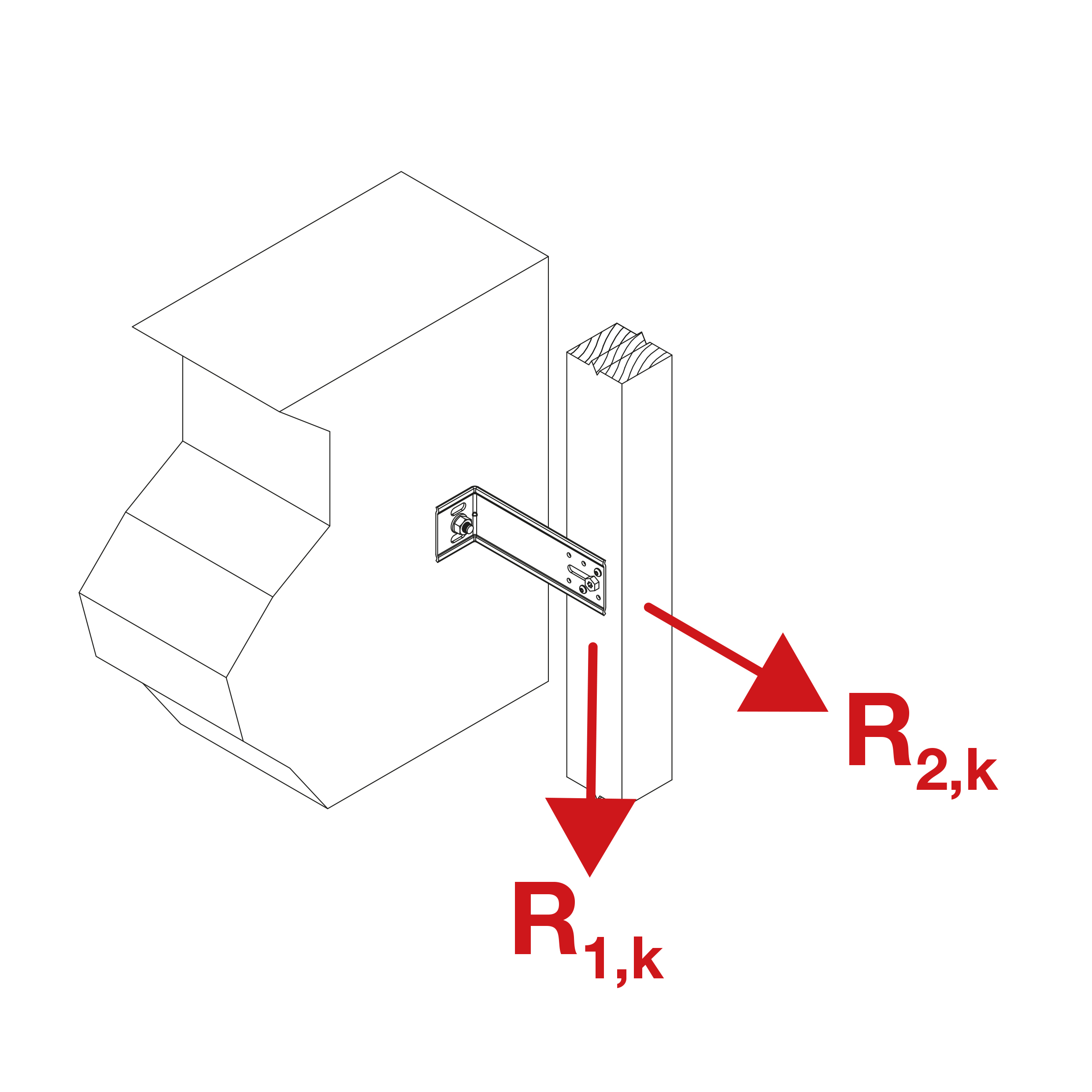

Karakteristisk bæreevne - Træ-betonsamling - 1 beslag

Art. nr. Karakteristisk bæreevne - Træ-betonsamling - 1 beslag
Udsømning Karakteristisk bæreevne - 1 beslag pr. samling [kN]
Flig A Flig B R1.k R2.k
Antal Type Qty Type Antal Type 1 mm nedbøjning 3 mm nedbøjning
EBC100/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.220.361.56
EBC110/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.220.361.56
EBC120/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.220.361.56
EBC130/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.180.311.56
EBC140/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.180.311.56
EBC150/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.180.311.56
EBC160/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.180.311.56
EBC170/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.271.56
EBC180/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.271.56
EBC190/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56
EBC200/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56
EBC210/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56
EBC220/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56
EBC230/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56
EBC240/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56
EBC250/2.52CSA Ø5,0x401SSHØ8,0x401Ø80.070.191.56

Note - Slip under load measured at extremety of bracket

Installation

Installation

Fastgørelse

  • EBC beslag fastgøres til beton med indlimede gevindstænger og til træ med CNA4,0xℓ beslagsøm eller CSA5,0xℓ beslagskruer
Samling med trælægter
EBC - Mise en place d'un pare-pluie (previously ABC)
Montering af beklædning
EBC - Disposition
EBC
EBC - Vue de dessus (previously ABC)
Set ovenfra
