Bandlock® Pro båndstrammer

Bandlock® Pro BPST båndstrammer anvendes til at opstramme vindtrækbånd og fungerer samtidigt som koblingsbeslag mellem vindtrækbånd og Simpson Strong-Tie's Wind Secure® beslag. Med det nye innovative kliksystem spares nemt meget montagetid sammenlignet med traditionelle båndstrammere.

BPST kan anvendes med 25, 40 og 60 mm vindtrækbånd.

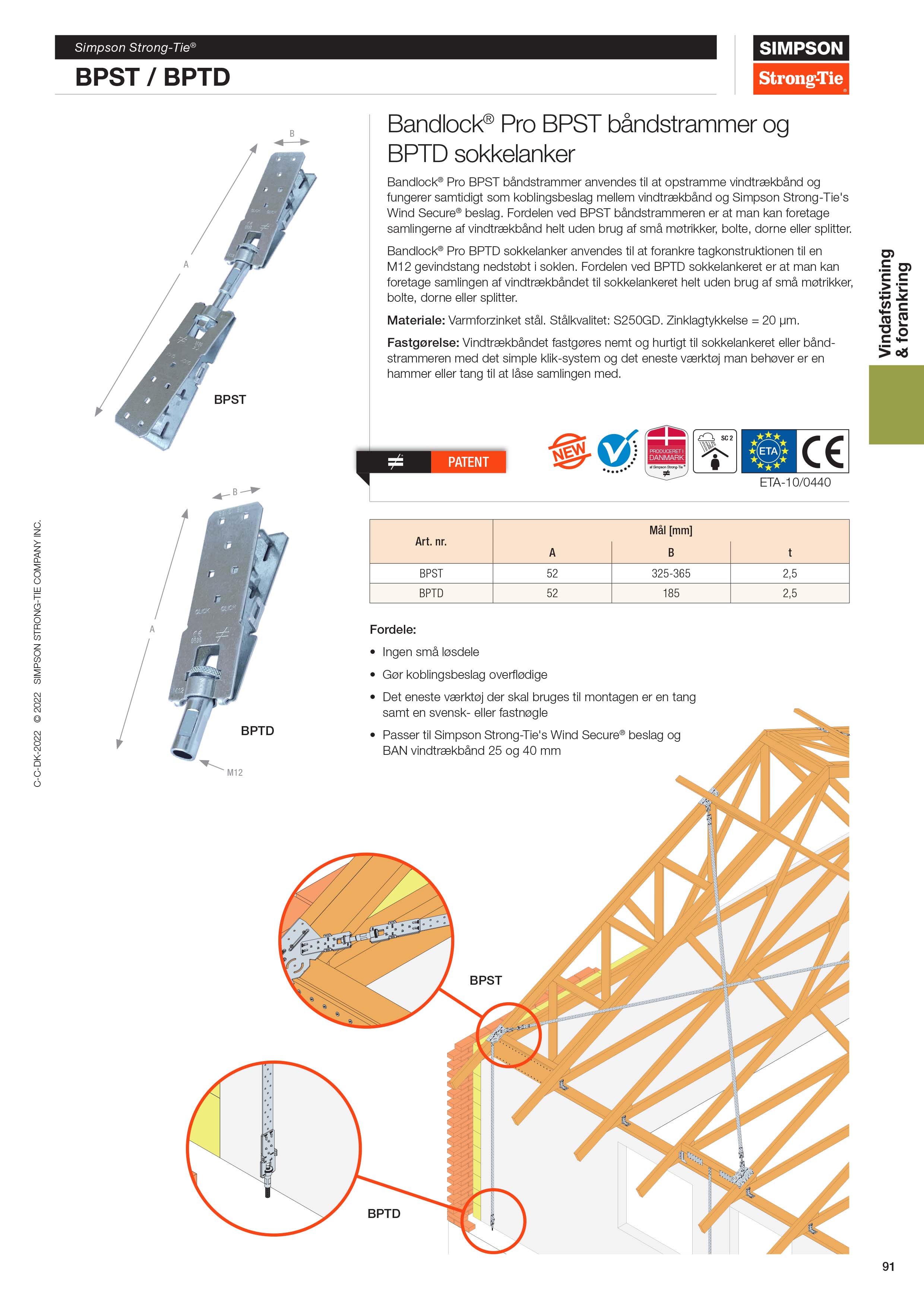

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Ny
Ny
EPD
EPD
Indoor
Indoor
Varmforzinket stål Z275
Varmforzinket stål Z275
Anvendelsesklasse 2
Anvendelsesklasse 2
BPST_SSTBP_homepage_PL_pl
BPST_SSTBP_homepage_SE_sv
BPST_SSTBP_homepage_DK_da

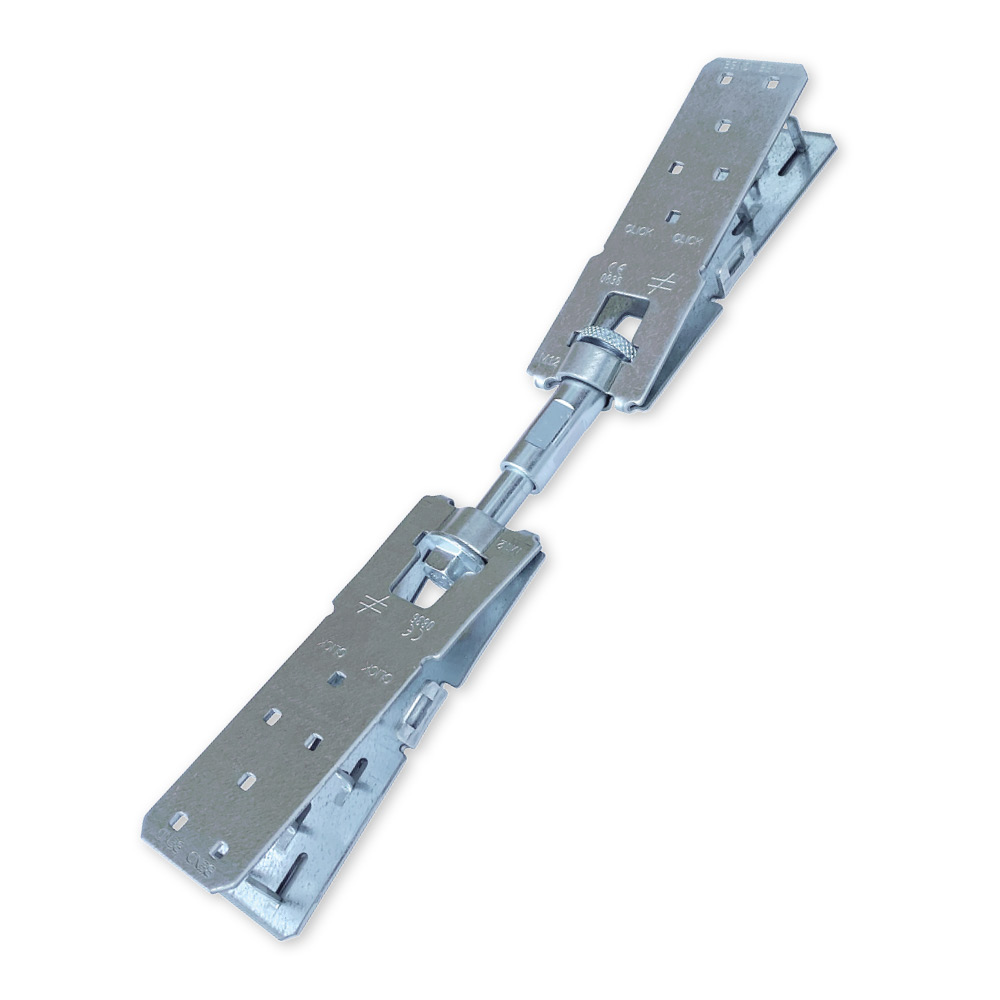

BPST Main.jpg

Produktinformationer

Billeder

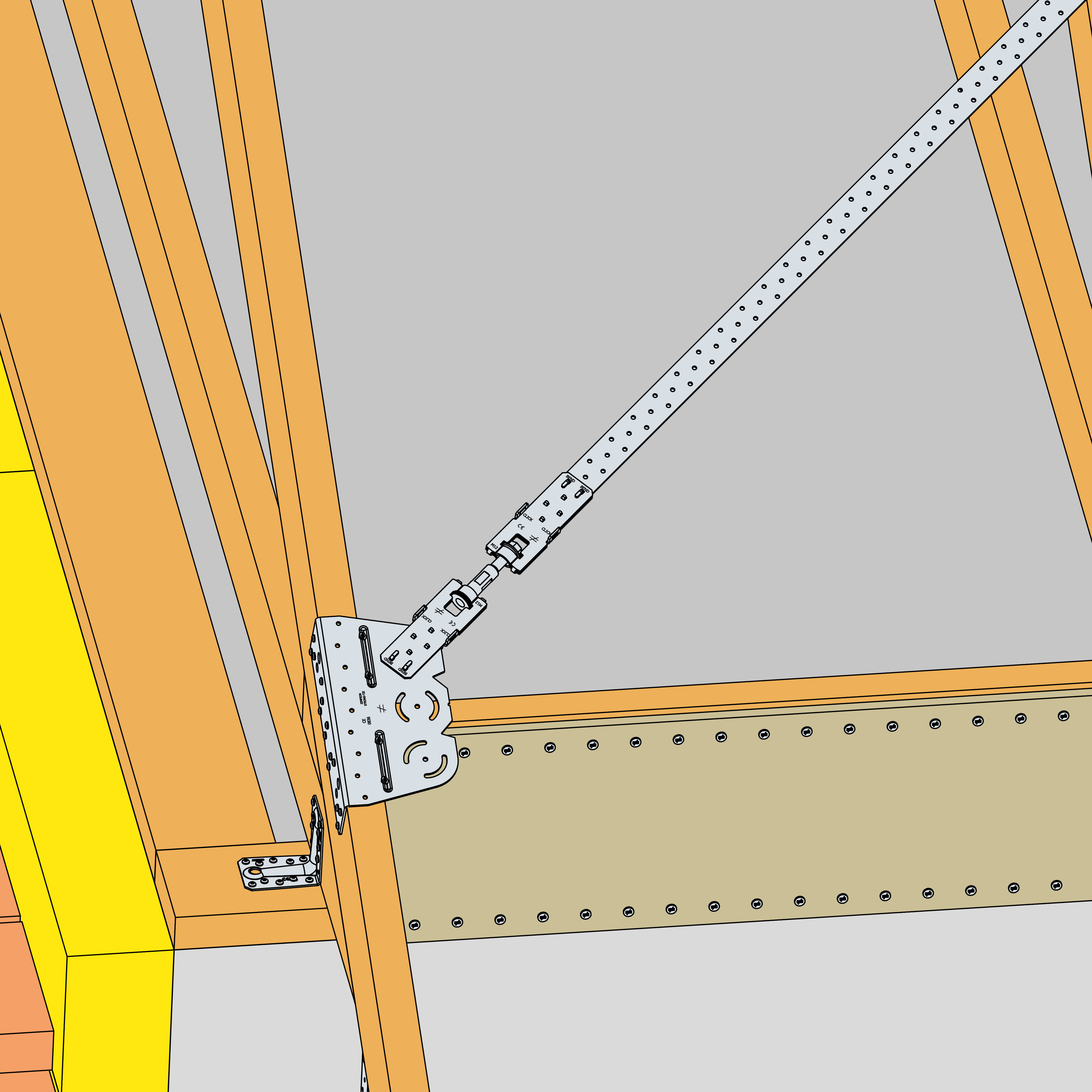

BPST Gallery 1.jpg
BPST Installation 3.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - svarende til en zink lagtykkelse på ca. 20 μm

Fordele

  • Nem montering
  • Ingen løsdele af bolte, møtrikker eller splitter
  • Tidsbesparende sammenlignet med traditionelle båndstrammere
  • Kan bruges med 25, 40 og 60 mm vindtrækbånd
  • Kan bruges direkte som koblingsbeslag på WSD og WSB tilslutningsbeslag
  • Nemt at forstå

Applikationer

Anvendelsesområder

  • Til afstivning af tagkonstruktioner
  • Afstivning af trækonstruktioner

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreMål[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]t[mm]Opspændingsmulighed[mm]
BPST2142326100.6451325-365250

Karakteristisk bæreevne

ReferenceBracing capacity
Karakteristisk bæreevne[kN]
R₁.ₖ[kN]
BPST27.5

Bæreevnen gælder hvis alle 6 tappe bruges og 2 bukkes

Installation

Installation

Montering

  • Start med at samle BPST beslaget ca. 10 mm ind over gevindet
  • Fastgår BPST båndstrammer til bånd eller tilslutningsbeslag
  • Klem beslaget sammen til det siger klik i begge sider
  • Lås beslaget helt fast ved at bøje de to lange tapper
  • Stram vindtrækbåndet

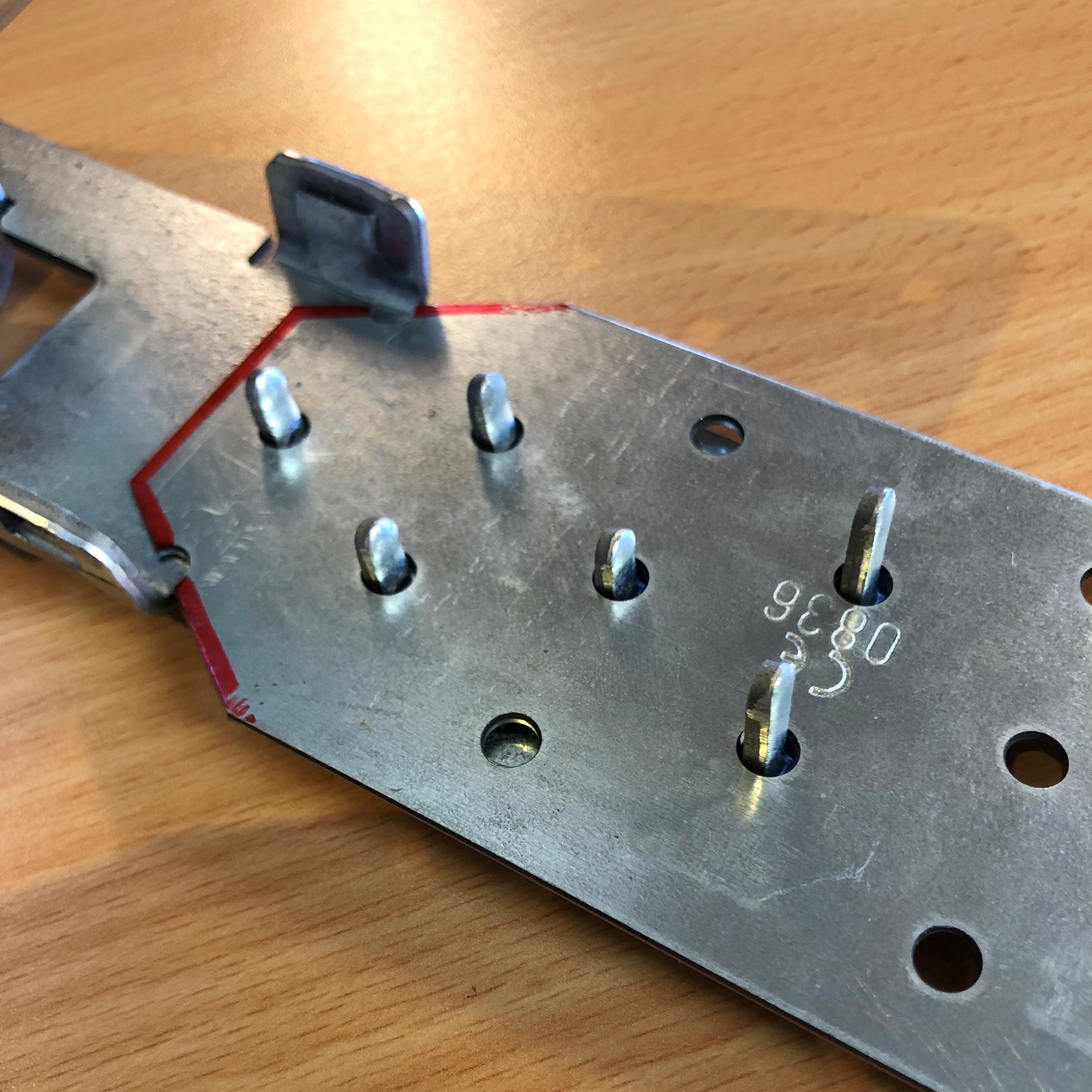

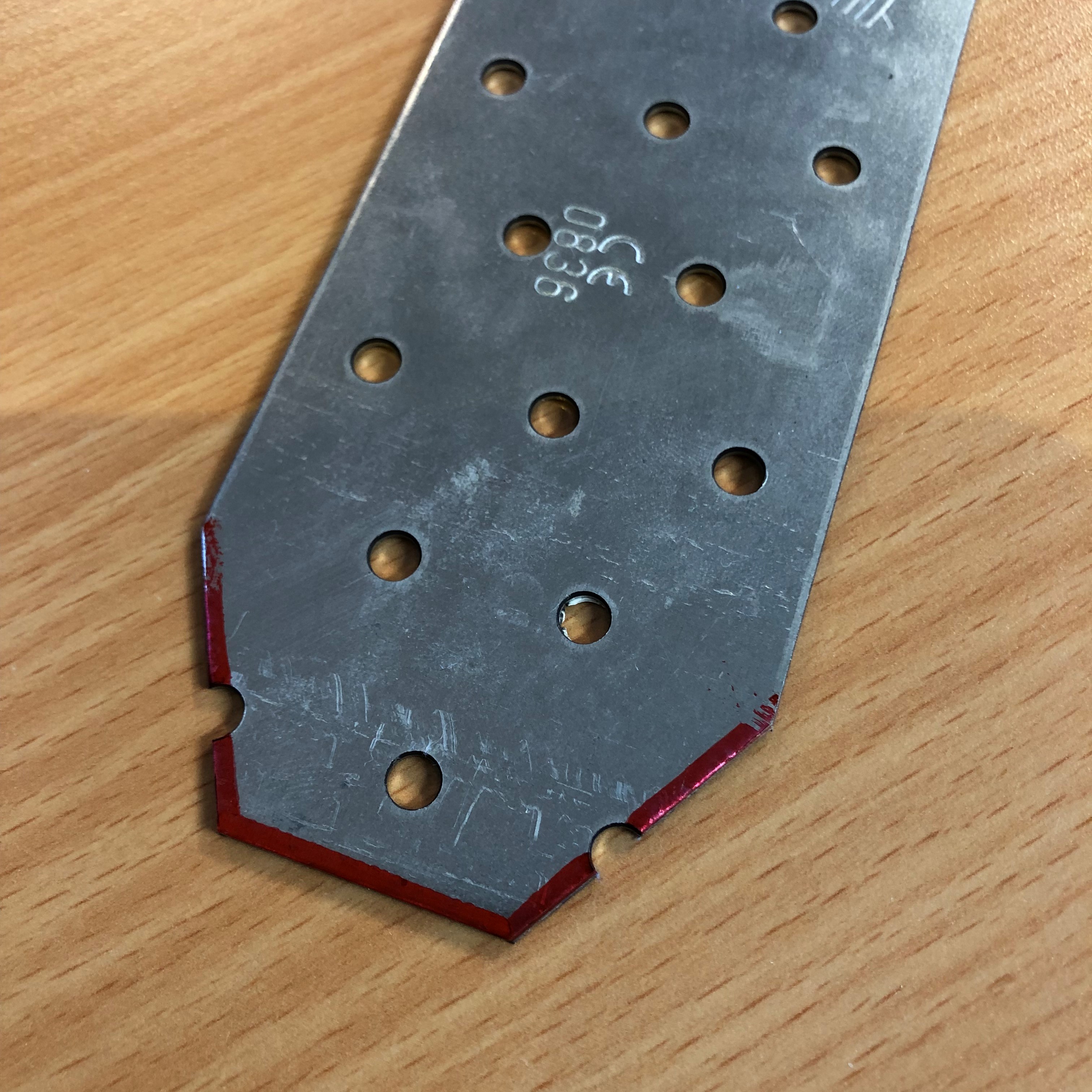

  • VIGTIGT - ved brug af 60 mm bånd skal hjørnerne af båndet klippes af således at alle 6 tappe i båndstrammeren benyttes, se installationsbilleder nedenfor.

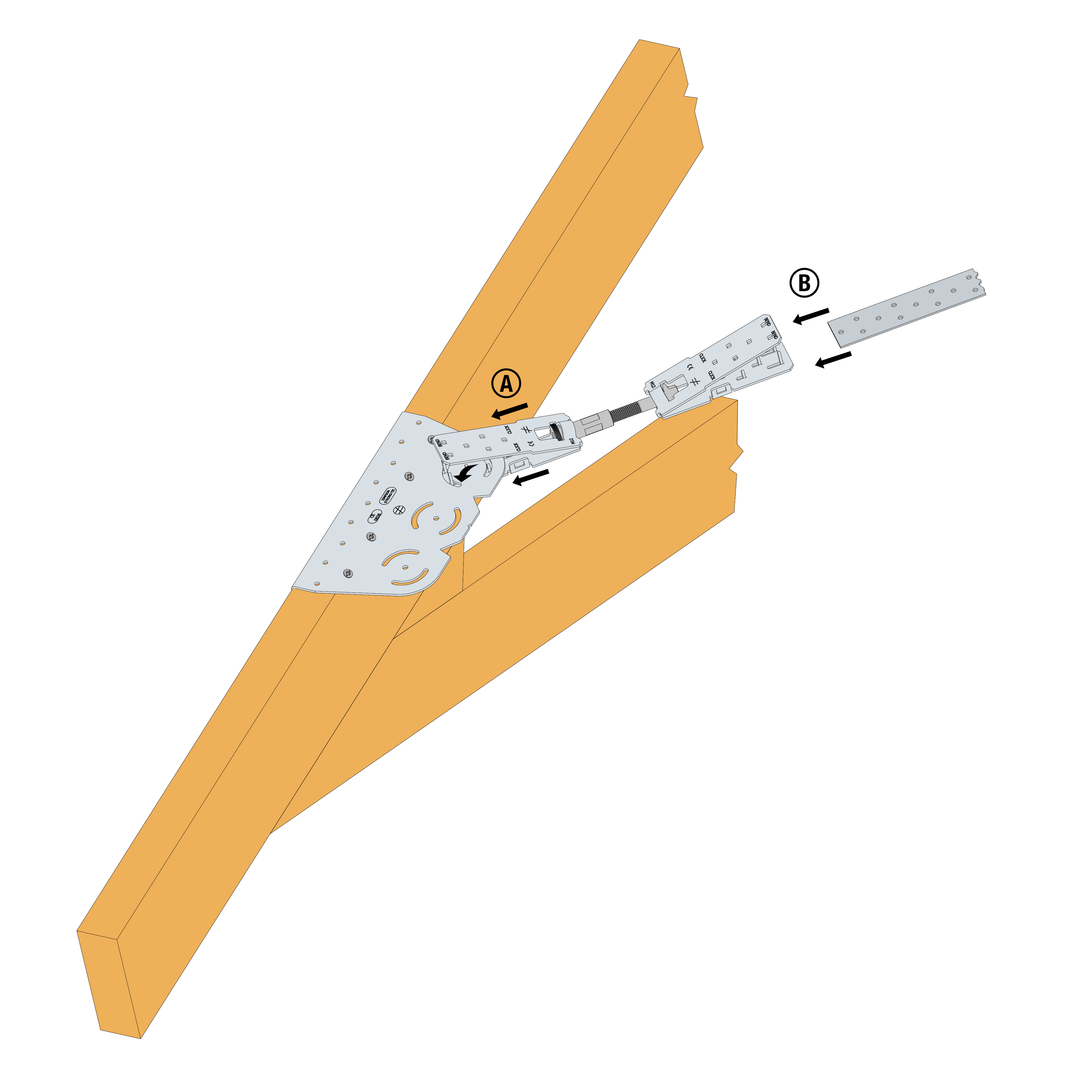

BPST Installation 1.jpg

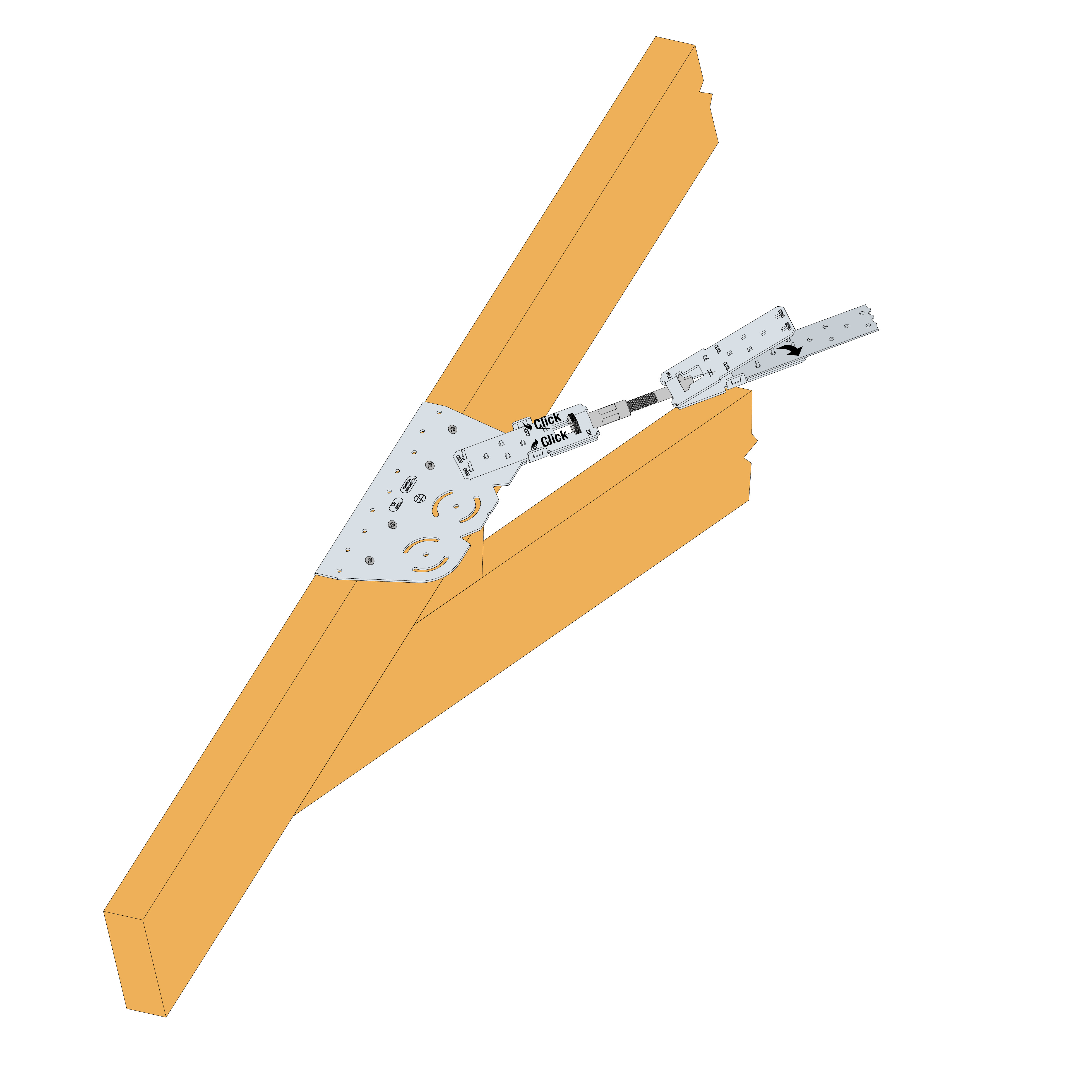

BPST Installation 2.jpg

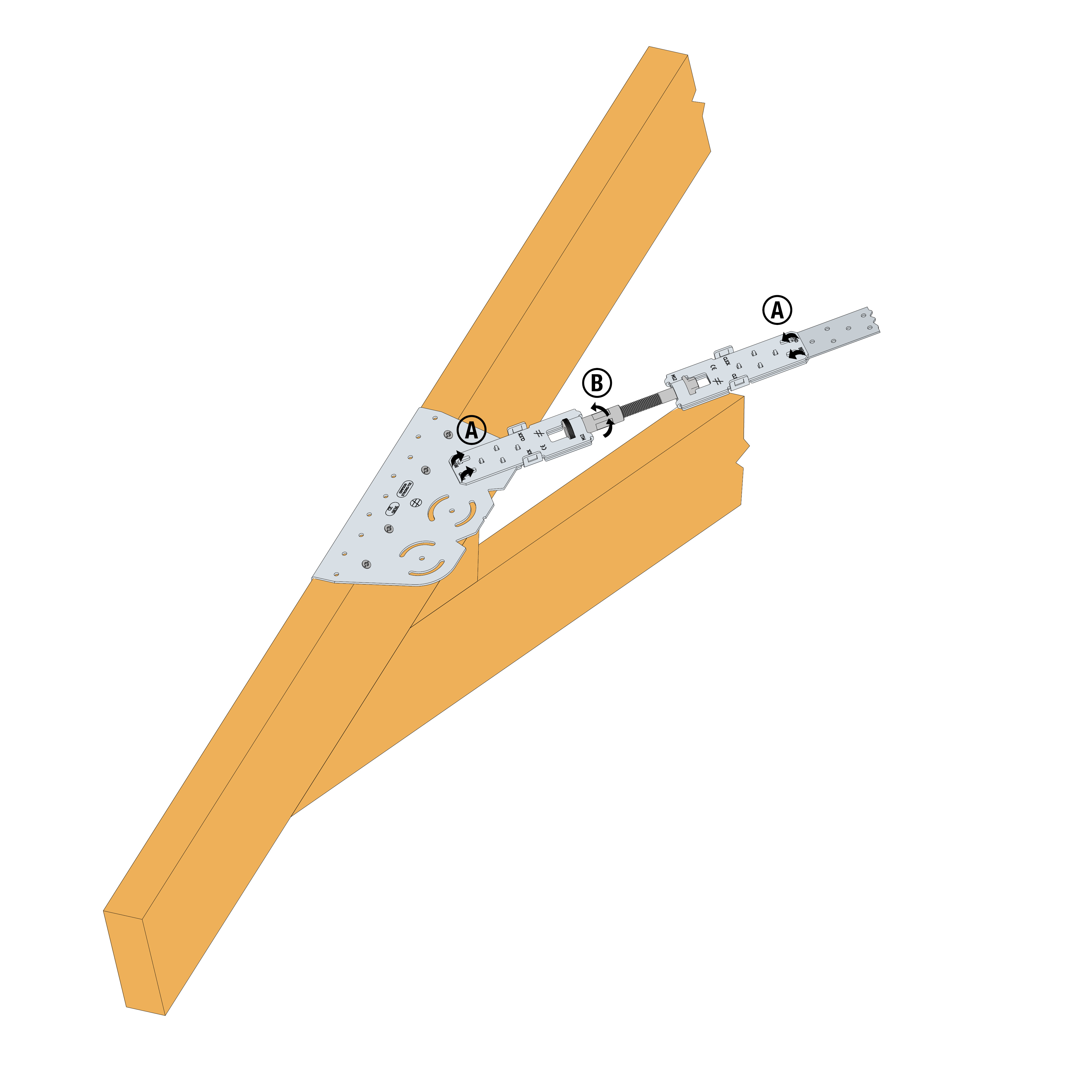

BPST Installation 3.jpg

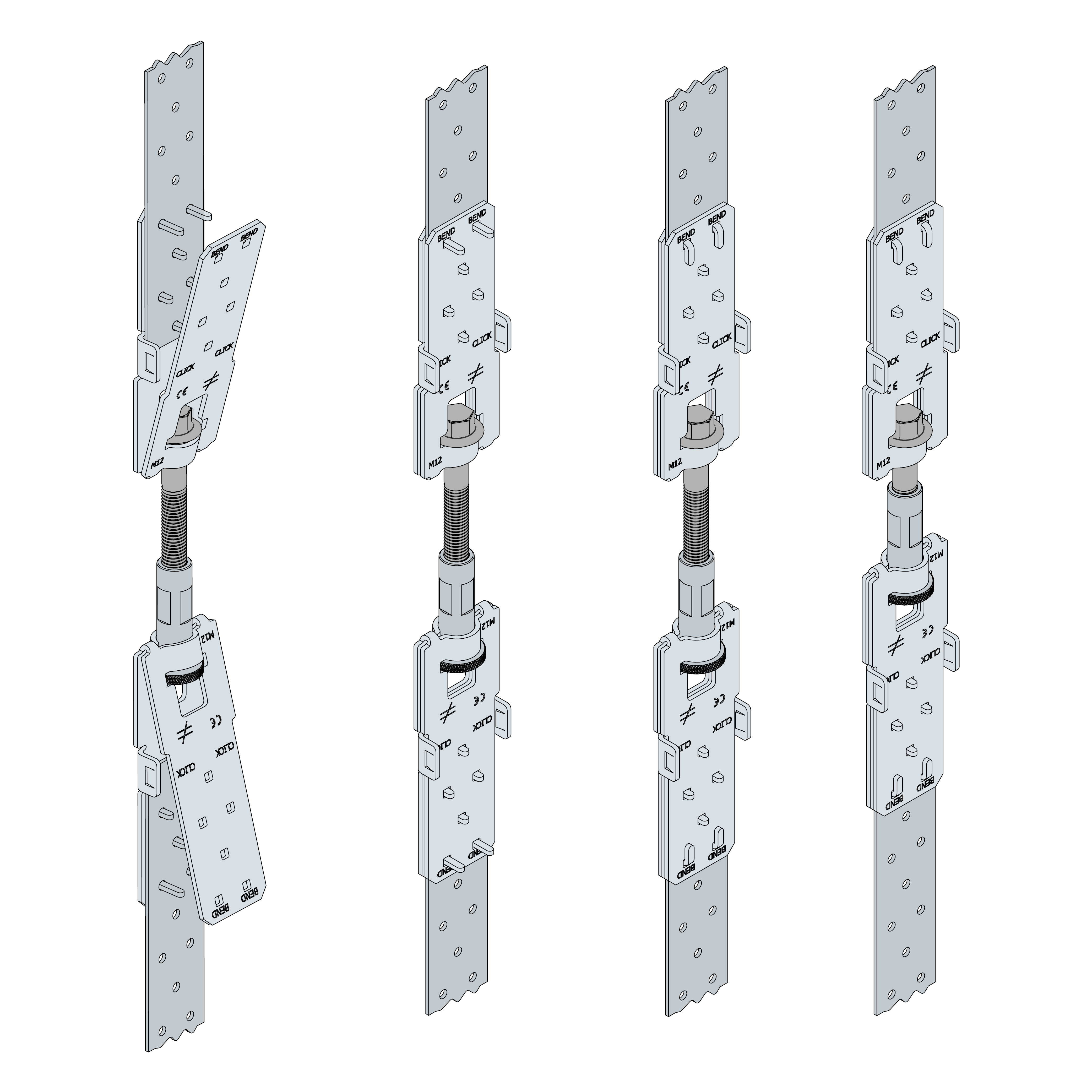

BPST Strap to Strap.jpg
BPST installation Zoom.jpg

Certificeringer

Ydeevneerklæring (DoP)

uk-dop-e10-0440-06-s.pdf
product.doc.history.show
uk-dop-e10-0440-05.pdf
uk-dop-e10-0440-issue-4.pdf
uk-dop-e10-0440-issue-3.pdf
uk-dop-e10-0440.pdf
026db6e0dc746a78bc80366e512011b2a04f3d00.pdf

Europæisk teknisk vurdering (ETA)

eta-10-0440-2020-11-12.pdf
product.doc.history.show
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

  • Bandlock<sup>®</sup> Pro

    Bandlock<sup>®</sup> Pro

    Bandlock® Pro systemet udmærker sig ved at vindtrækbånd sikkert samles og strammes med et simpelt patenteret kliksystem i stedet for med små møtrikker, bolte eller splitter som det er normen med de eksisterende båndstrammersystemer på markedet.

CAD og BIM-bibliotek

2D

BPST

3D

BPST
