BPTD

Bandlock® Pro sokkelanker

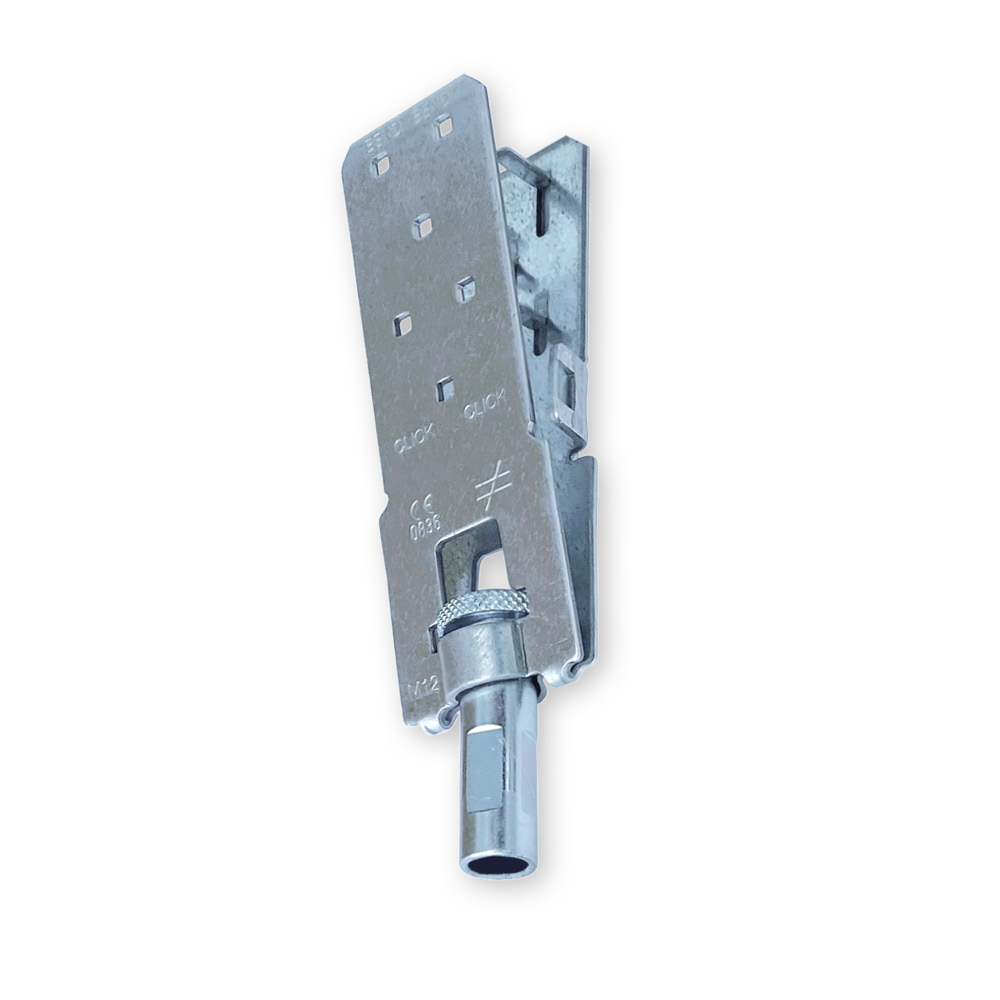

Bandlock® Pro BPTD sokkelanker anvendes til at forankre tagkonstruktionen til en M12 gevindstang nedstøbt i soklen. Med det nye innovative kliksystem spares nemt meget montagetid sammenlignet med traditionelle sokkelankre.

BPTD kan anvendes med 25, 40 og 60 mm vindtrækbånd.

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Ny
Ny
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2
BPTD_SSTBP_homepage_NO_no
BPTD_SSTBP_homepage_DK_da
BPTD Main.jpg

Produktinformationer

Billeder

BPTD Main.jpg
BPTD Gallery 1.jpg
BPTD Installation 1.jpg
BPTD Installation 2.jpg
BPTD Installation 3.jpg
BPTD Installation 4.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - svarende til en zink lagtykkelse på ca. 20 μm

Fordele

  • Nem montering
  • Ingen løsdele af bolte og møtrikker
  • Tidsbesparende sammenlignet med traditionelle sokkelankre
  • Kan bruges med 25, 40 og 60 mm vindtrækbånd
  • Nem at forstå

Applikationer

Anvendelsesområder

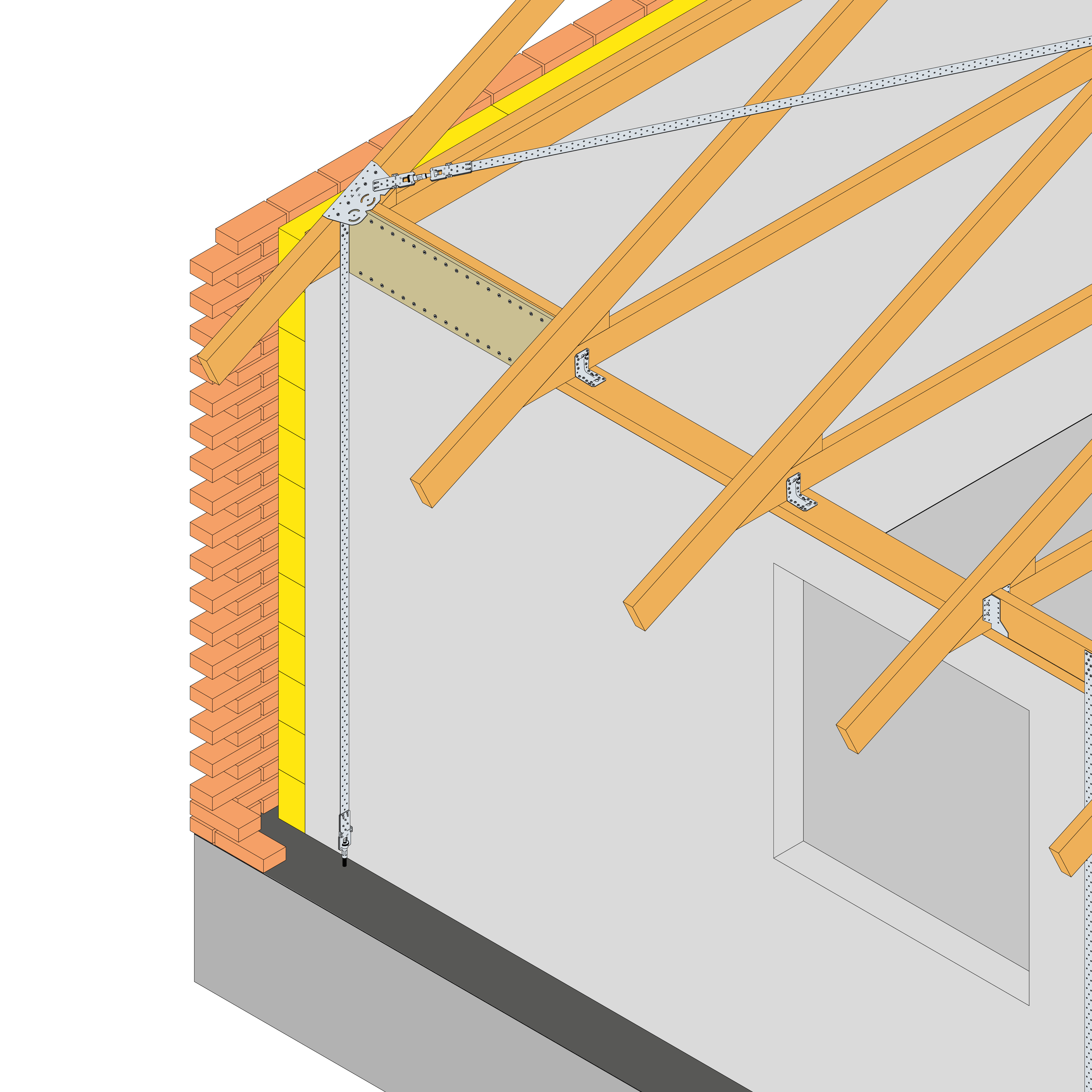

  • Til afstivning og forankring af tagkonstruktioner

Teknisk data

Dimensioner

Dimensioner

Dimensioner
ReferenceMål
AndreDimensioner[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]t[mm]
BPTD2142348100.32511802.5

Karakteristisk bæreevne

ReferenceBracing capacity
Karakteristisk bæreevne[kN]
GevindstangR₁.ₖ[kN]
BPTDM1227.5

Bæreevnen gælder hvis alle 6 tappe bruges og 2 bukkes

Installation

Installation

Montering

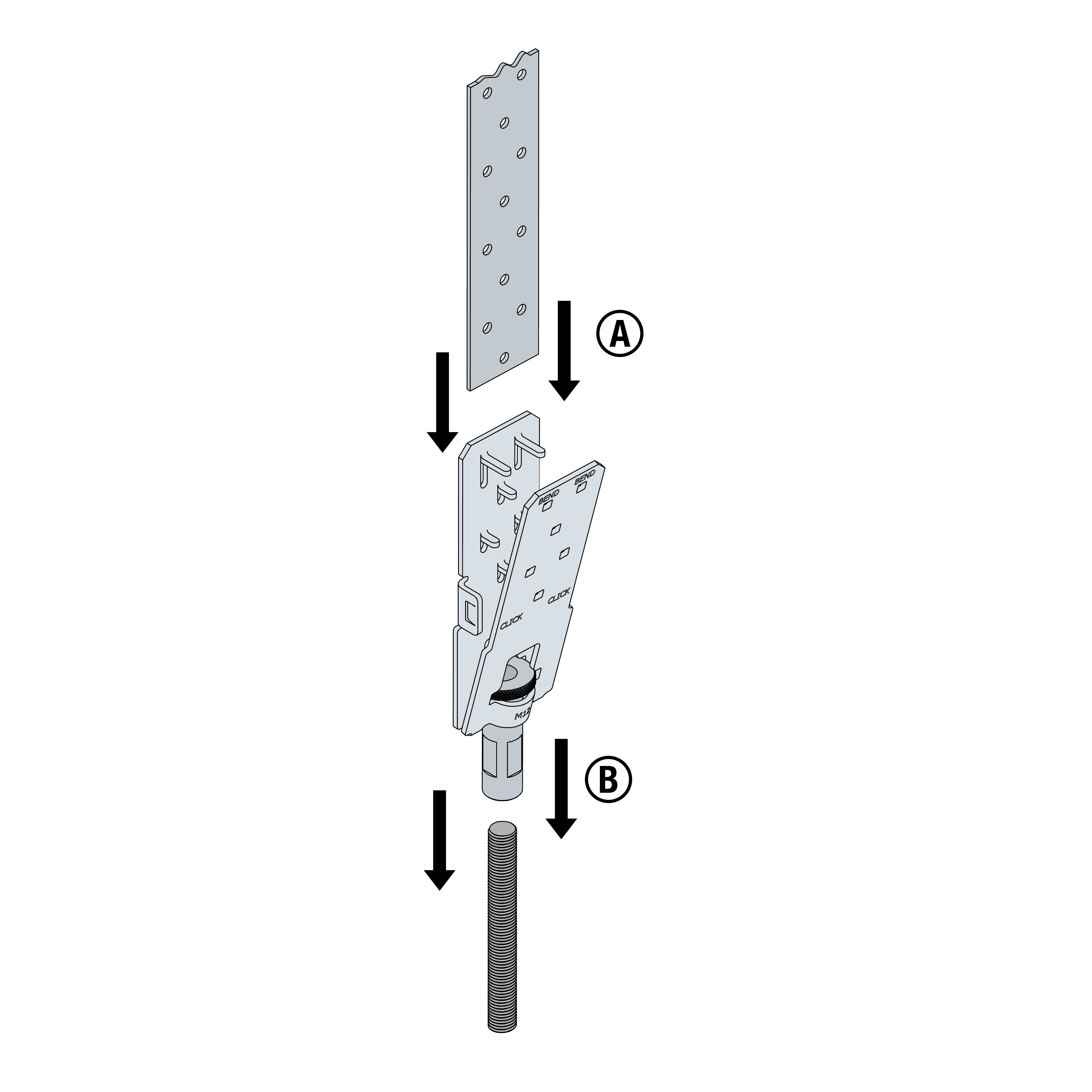

  • BPTD sokkelankret fastgøres minimum 10 mm ned over gevindstangen
  • Fastgør vindtrækbåndet til BPTD båndspænderen

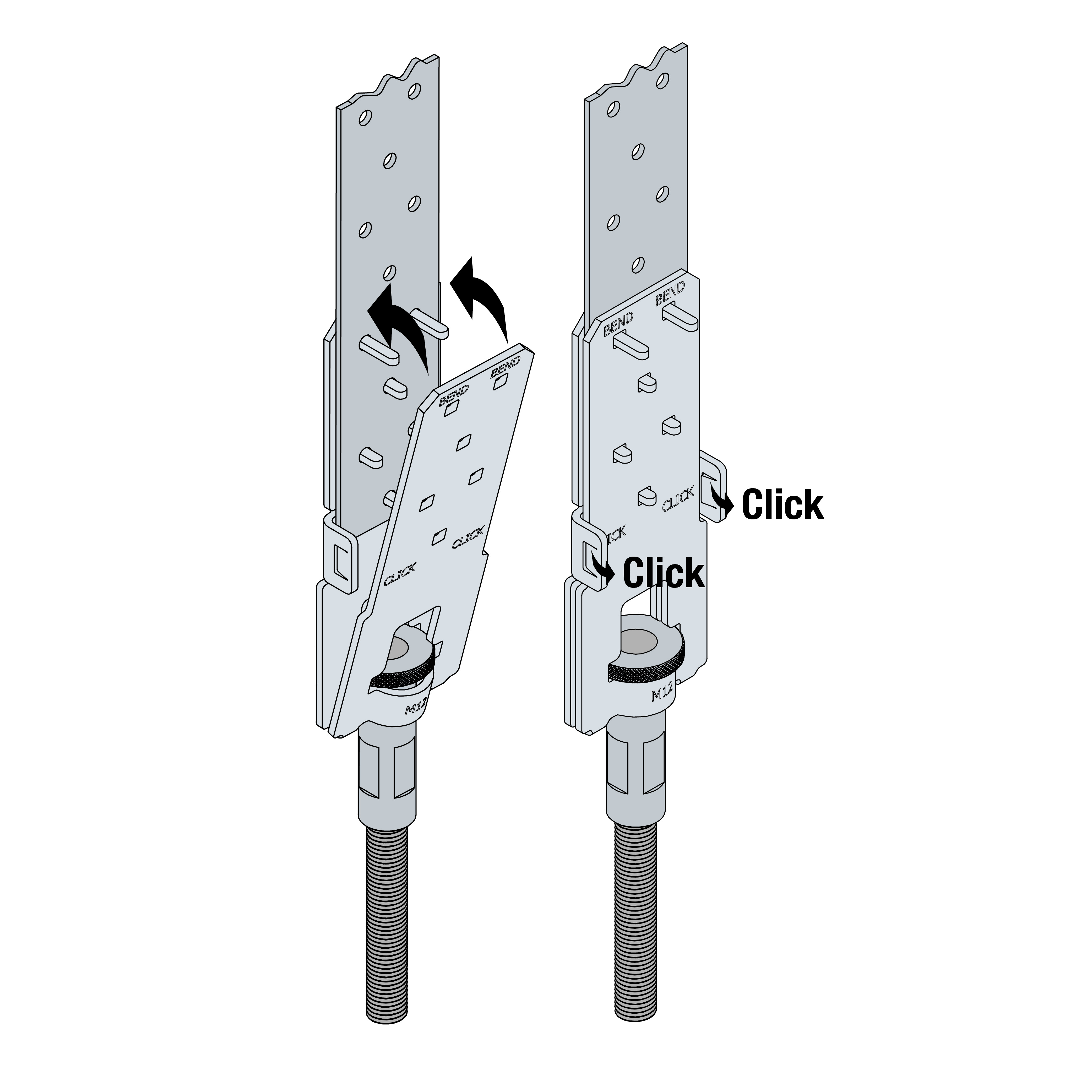

  • Klem beslaget sammen til det siger klik i begge sider

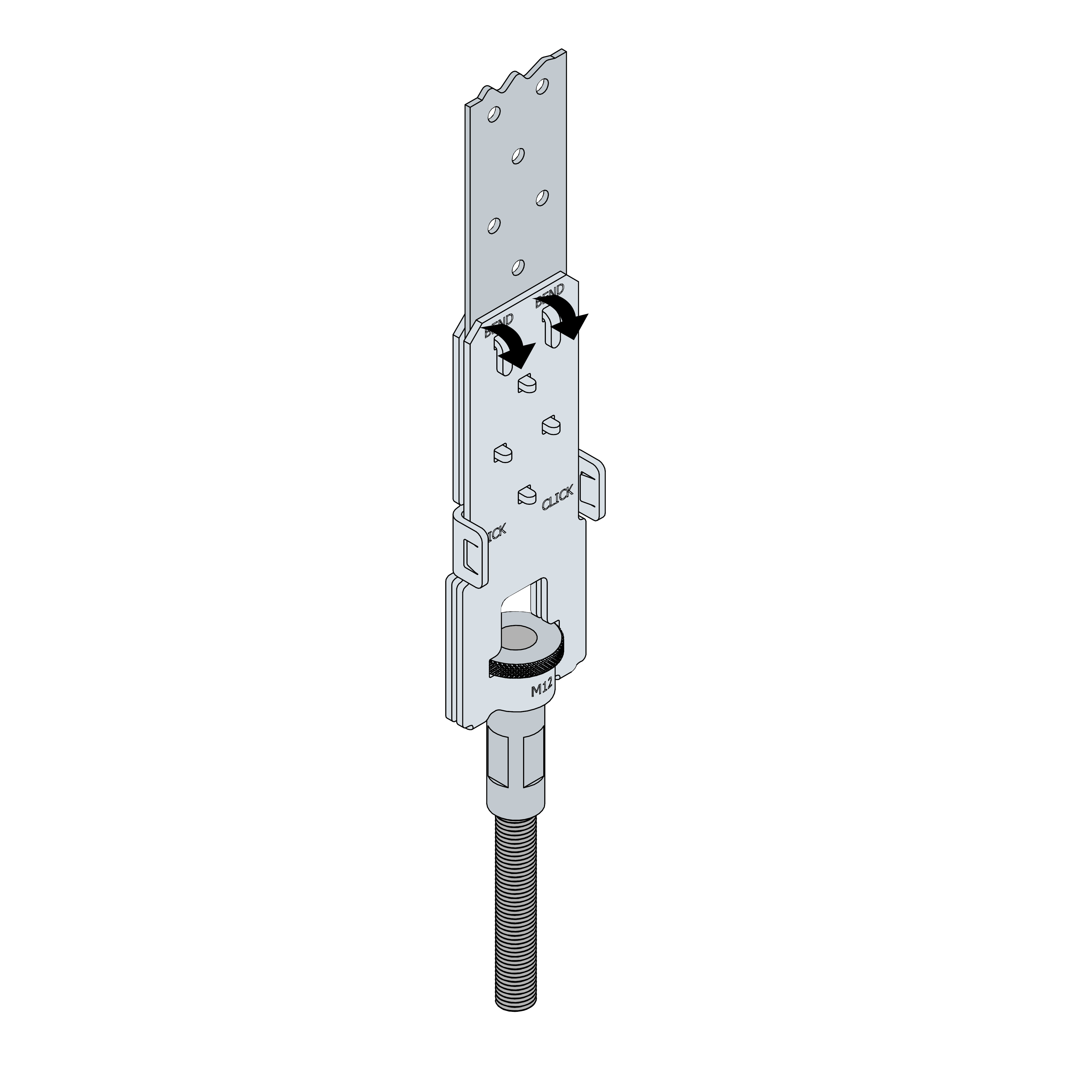

  • Lås beslaget helt fast ved at bøje de to lange tapper

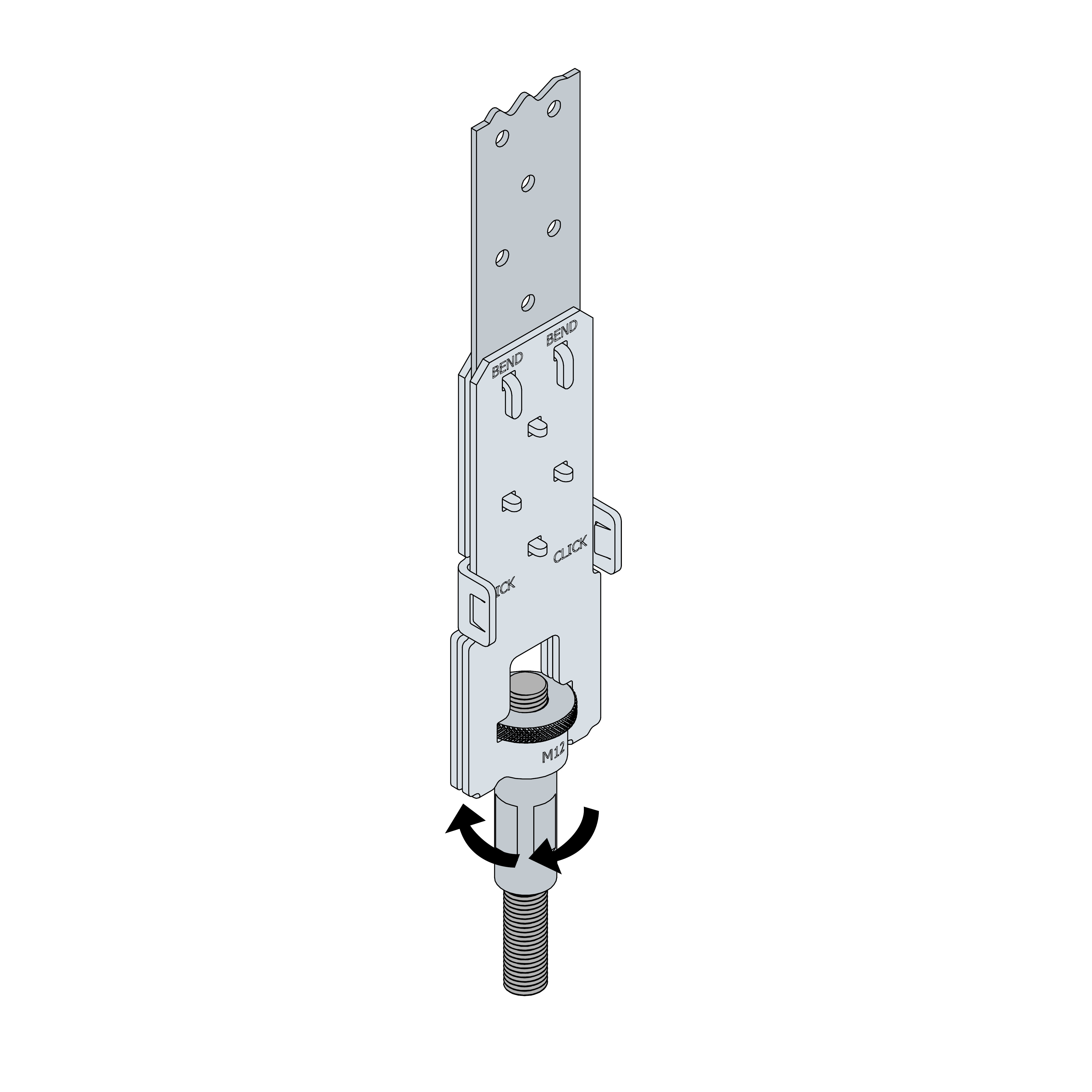

  • Stram vindtrækbåndet
  • VIGTIGT - ved brug af 60 mm bånd skal hjørnerne af båndet klippes af således at alle 6 tappe i båndstrammeren benyttes, se installationsbilleder nedenfor.
BPTD Installation 1.jpg
BPTD Installation 2.jpg
BPTD Installation 3.jpg
BPTD Installation 4.jpg

Certificeringer

Ydeevneerklæring (DoP)

uk-dop-e10-0440-06-s.pdf
product.doc.history.show
uk-dop-e10-0440-05.pdf
uk-dop-e10-0440-issue-4.pdf
uk-dop-e10-0440-issue-3.pdf
uk-dop-e10-0440.pdf
026db6e0dc746a78bc80366e512011b2a04f3d00.pdf

Europæisk teknisk vurdering (ETA)

eta-10-0440-2020-11-12.pdf
product.doc.history.show
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

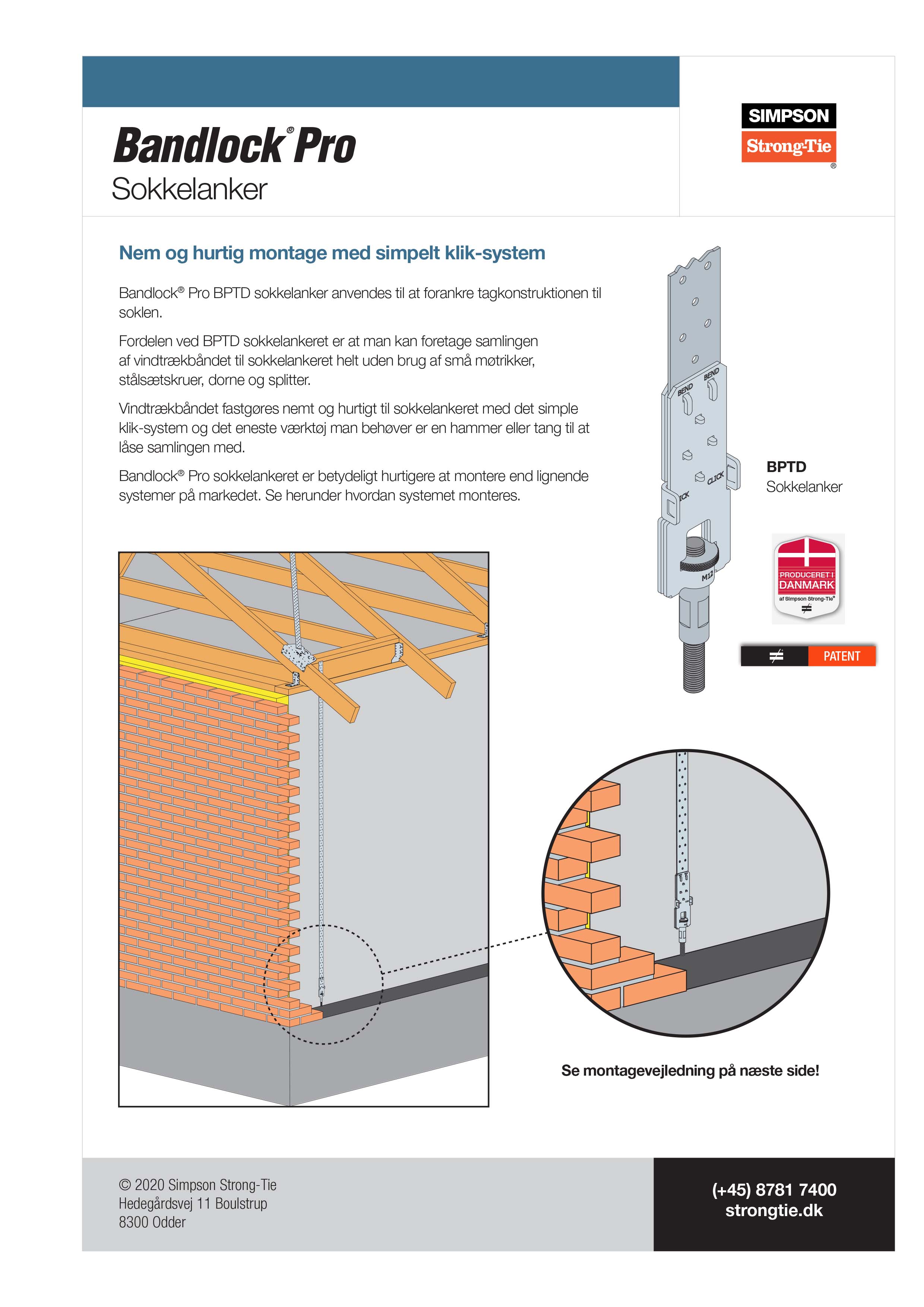

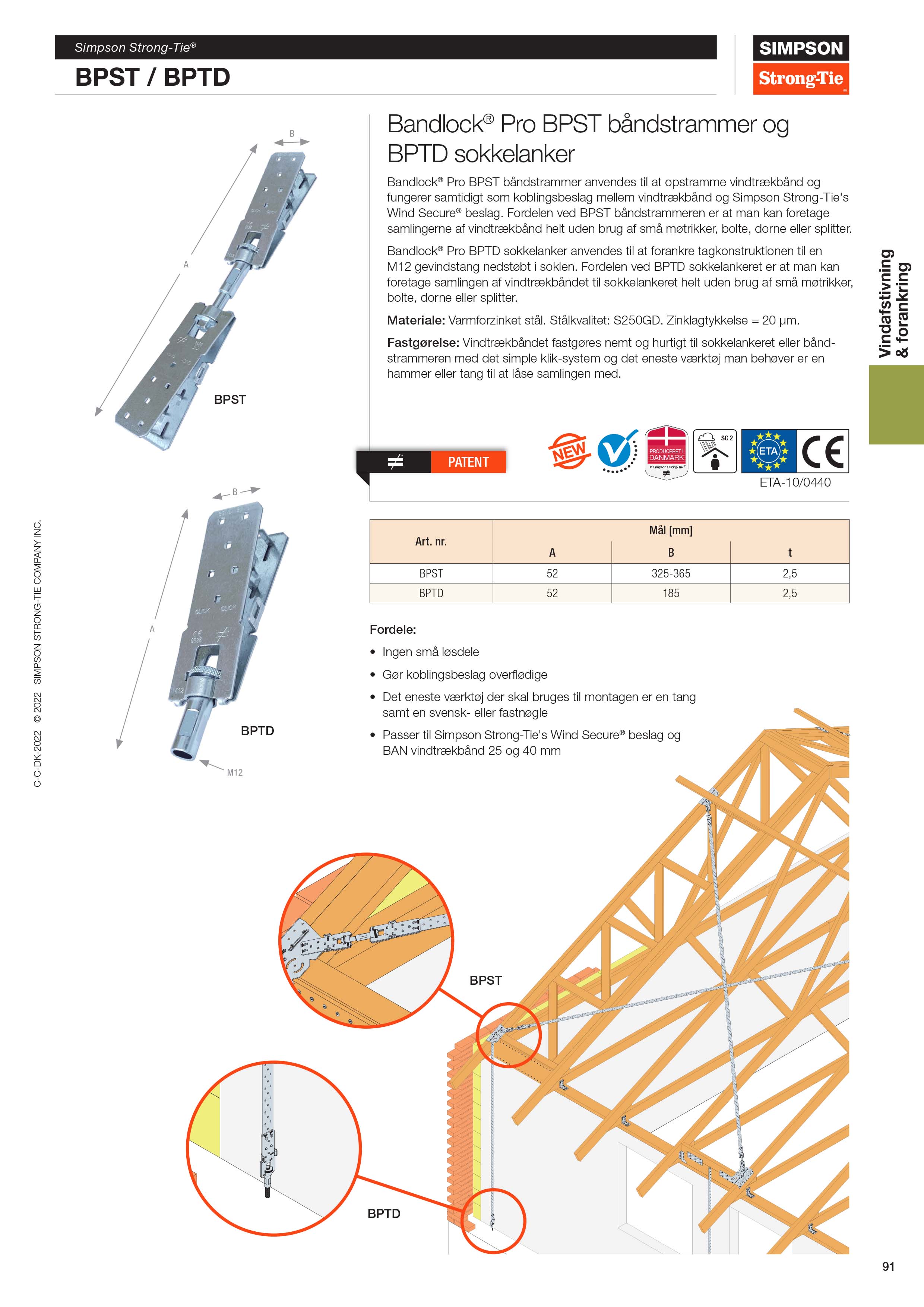

  • Bandlock<sup>®</sup> Pro

    Bandlock<sup>®</sup> Pro

    Bandlock® Pro systemet udmærker sig ved at vindtrækbånd sikkert samles og strammes med et simpelt patenteret kliksystem i stedet for med små møtrikker, bolte eller splitter som det er normen med de eksisterende båndstrammersystemer på markedet.

CAD og BIM-bibliotek

2D

BPTD

3D

BPTD
