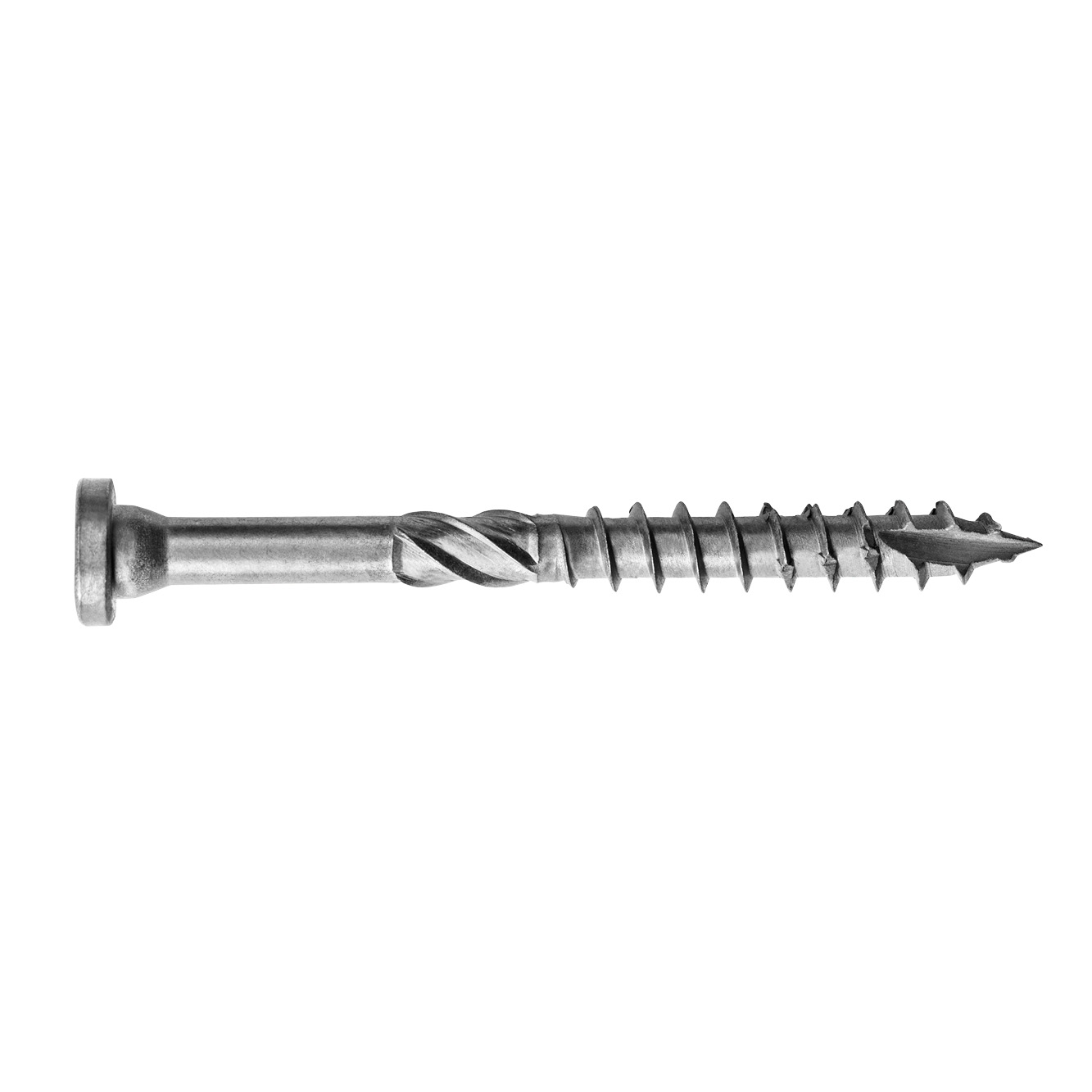

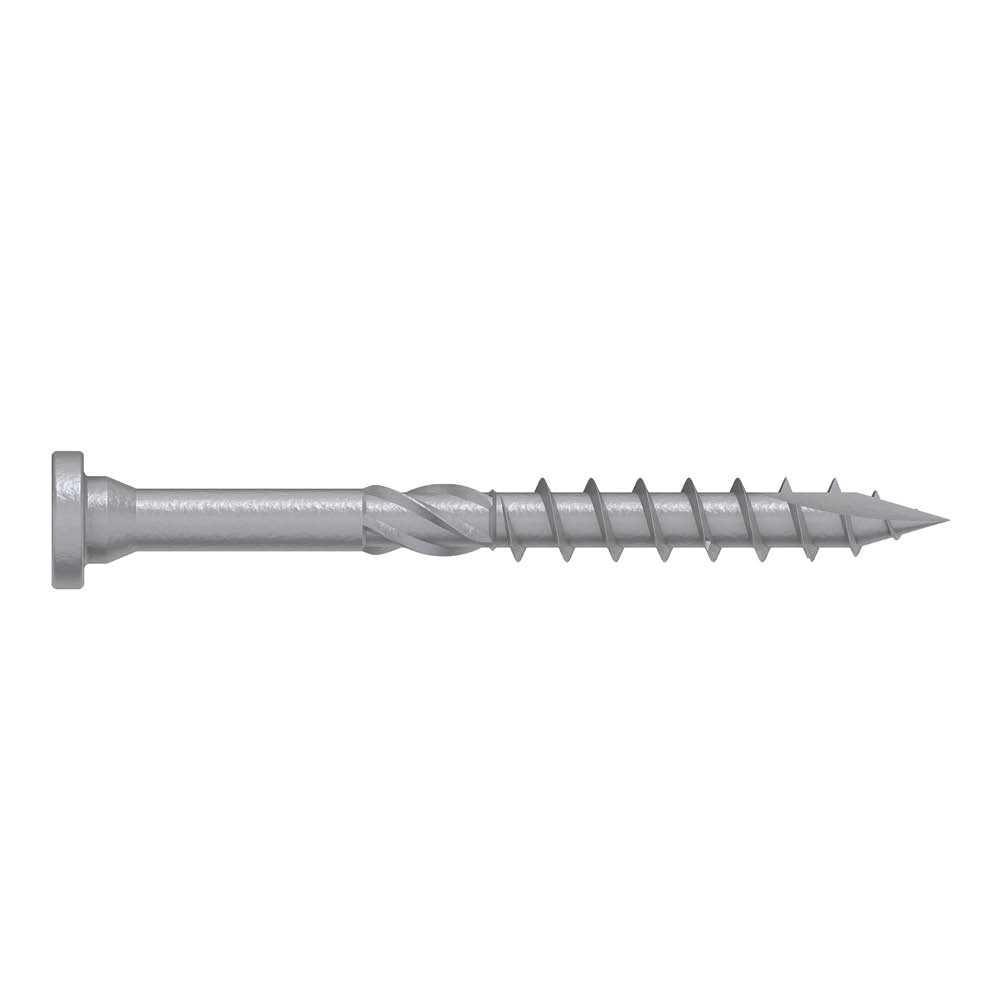

SSF

Beslagskrue til CLT og limtræ

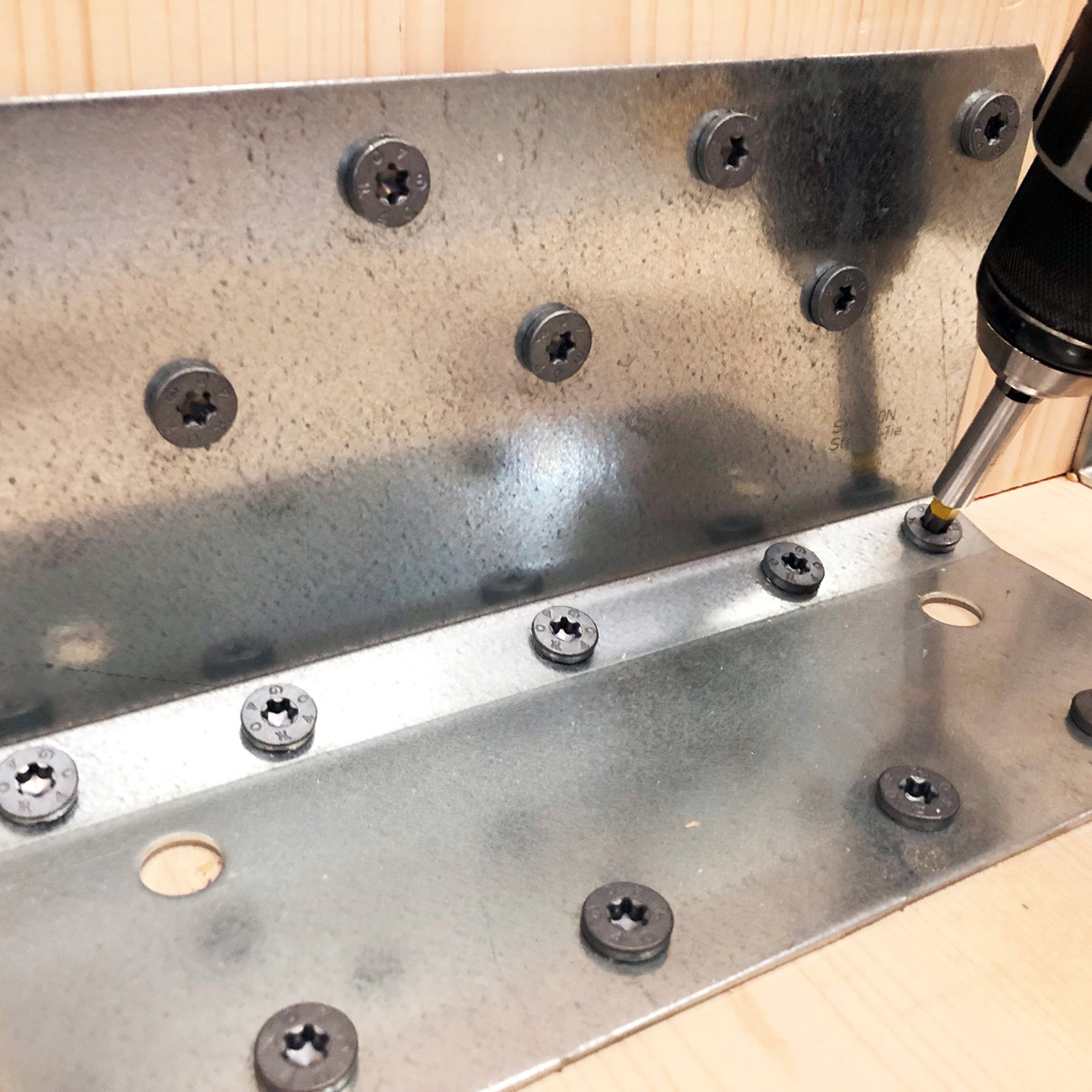

SSF bruges til montage af stålbeslag hvor der kræves en høj last-styrke. Det lave runde hoved er designet med konisk skaft til at passe perfekt i boltehullerne i stålbeslagene. De kan bruges i udvendigt normalt miljø. Fiber-cut modvirker revnedannelser og fræseribber og savtakket gevind reducerer inddrivningsmomentet. SSF har et rundt fladt hoved med TX-kærv og giver et æstetisk forbedret slut-resultat.

CE mærket
Anvendelsesklasse 3
Impreg® +
Outdoor

Produktinformationer

Billeder

Egenskaber

Materiale:

  • Impreg®+ coating

Fordele:

  • TX-recess
  • Fladt rundt hoved

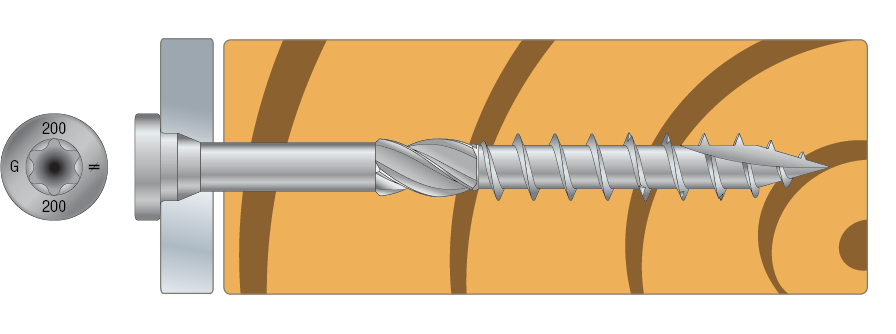

  • Konisk form under hovedet sikrer fuld kontakt med beslaget,
  • hvilket øger overførslen af kræfter
  • Fræseribbe
  • Savtakket grovgevind
  • Fiber-cut spids

Applikationer

Anvendes til:

  • Beslag til CLT og limtræ

Anvendelsesområder:

  • Kan anvendes indendørs og udendørs

Teknisk data

Dimensioner

Dimensioner

Art. nr. Best. nr. DB nr. Dimensioner [mm] Antal pr. kasse
d l dh ht duh d1 lg bit Gevind
SSF8,0X40 75185 2054545 8 40 13 3 8.2 5.1 32 T-40 FT 50
SSF8,0X60 75186 2054546 8 60 13 3 8.2 5.1 42 T-40 PT 50
SSF8,0X80 75187 2054547 8 80 13 3 8.2 5.1 42 T-40 PTM 50
SSF10,0X40 75188 2054548 10 40 15 3 10.2 6.2 32 T-40 FT 50
SSF10,0X60 75189 2054549 10 60 15 3 10.2 6.2 42 T-40 PT 50
SSF10,0X80 75190 2054550 10 80 15 3 10.2 6.2 42 T-40 PTM 50

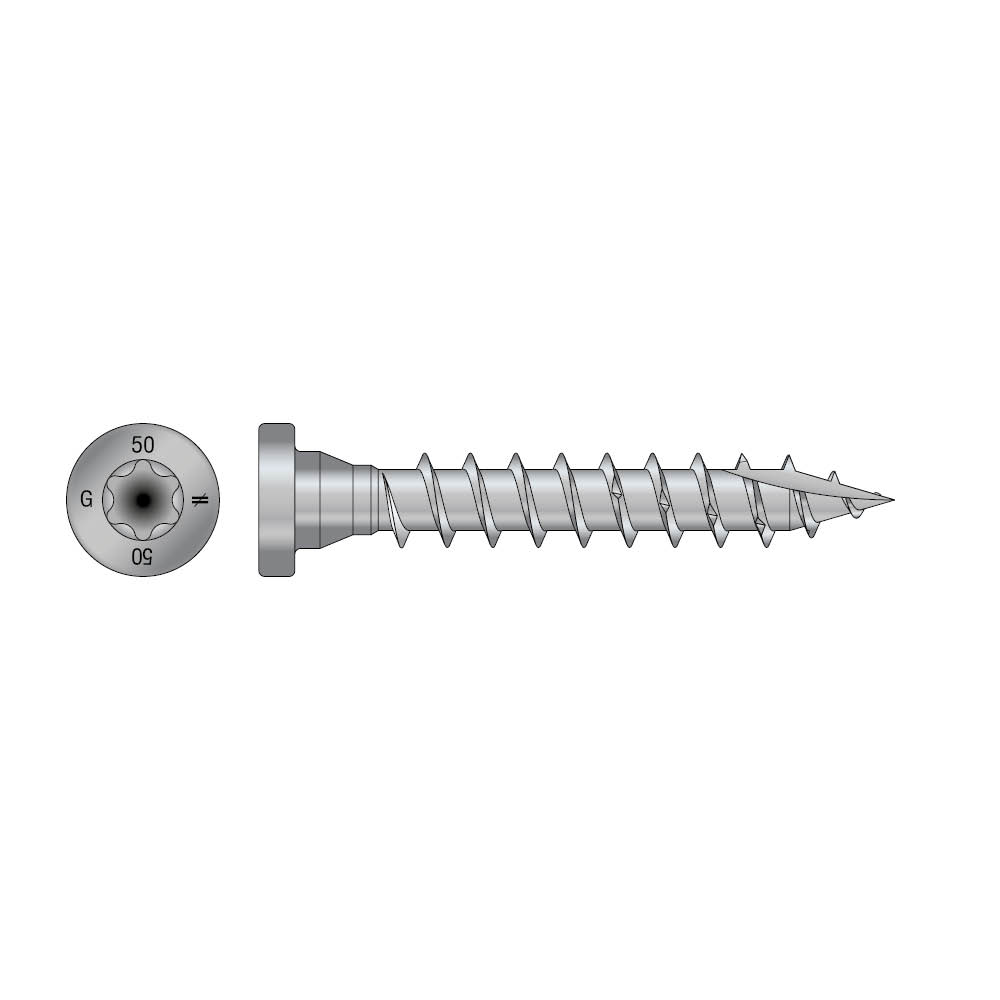

FT = Full Thread (fuldgevind)
PT = Partial Thread (delgevind)

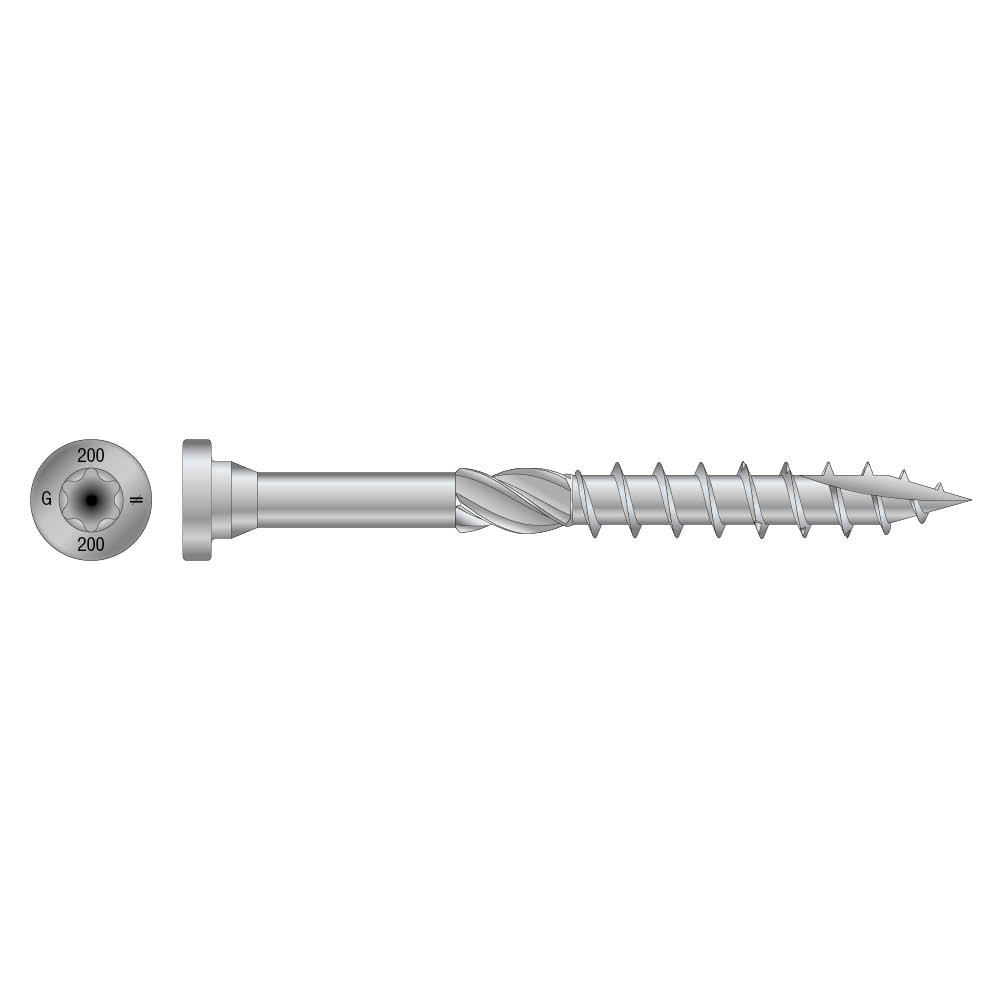

PTM = Partial Thread with Milling thread (delgevind med fræseribbe)

Produktkarakteristiske egenskaber

Art. nr. Produktkarakteristiske egenskaber
Bøjningsstyrke [My.k] [Nm] Karakteristisk udtræknings parameter [fax.k.90°] [N/mm²] Karakteristisk gennemtræks parameter [fhead.k] [N/mm²] Karakteristisk trækstyrke [ftens.k] [kN] Vridningsforhold
SSF8,0X40 32.6 14.1 27.3 22.1 3.6
SSF8,0X60 32.6 14.1 27.3 22.1 3.6
SSF8,0X80 32.6 14.1 27.3 22.1 3.6
SSF10,0X40 43.5 12.6 25.8 32.3 3.7
SSF10,0X60 43.5 12.6 25.8 32.3 3.7
SSF10,0X80 43.5 12.6 25.8 32.3 3.7
