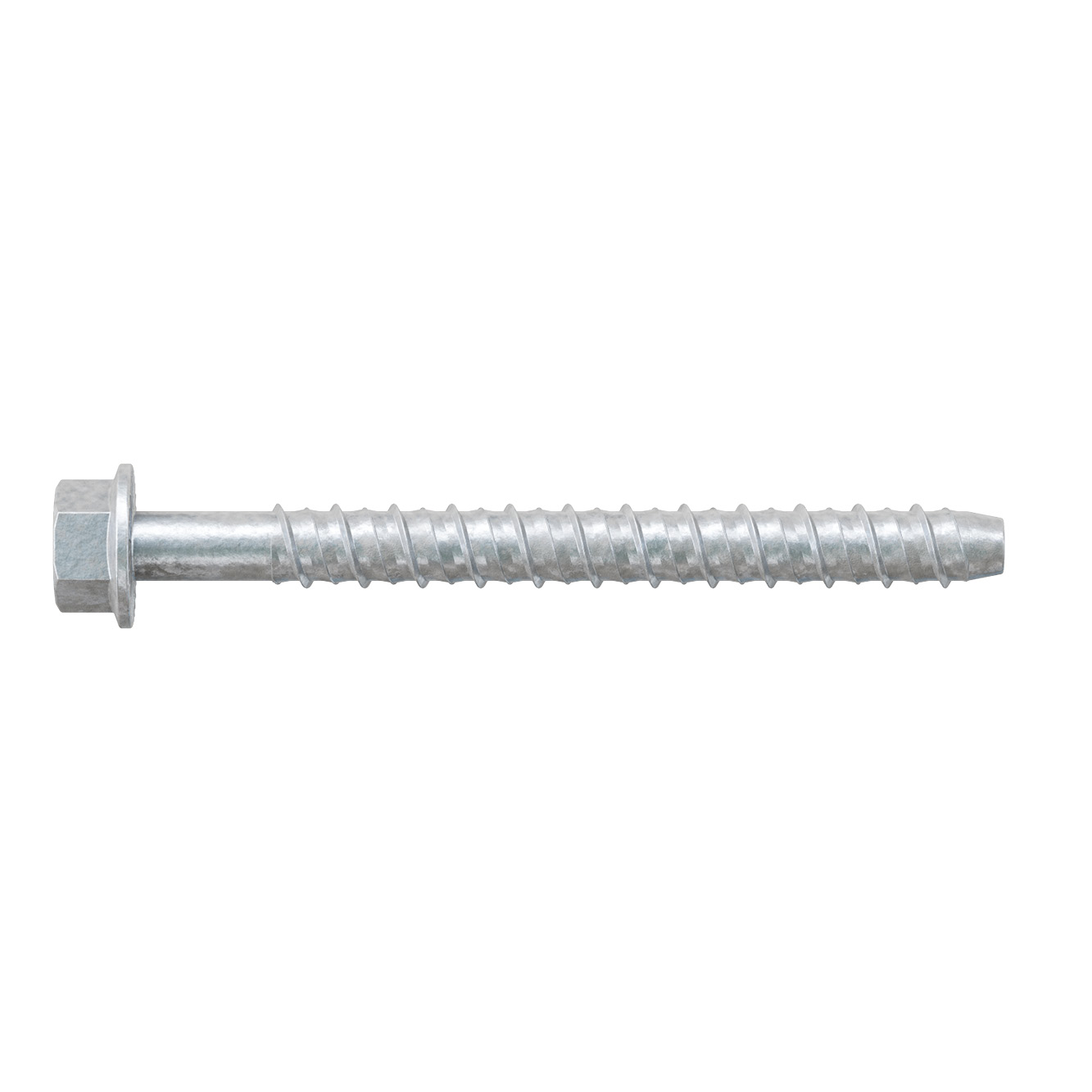

R-LX-HF-ZF

Betonskrue med hex-hoved

R-LX betonskrue er en effektiv skrueserie med Zink Flake coating som muliggør montage i udendørs miljø (korrosionskategori C3). Skruerne er ikke-ekspanderende hvilket giver en spændingsfri montage med mulighed for mindre kant og interne afstande. Tåler høje laster i både revnet og urevnet beton.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Outdoor

Produktinformationer

Billeder

Egenskaber

Fordele

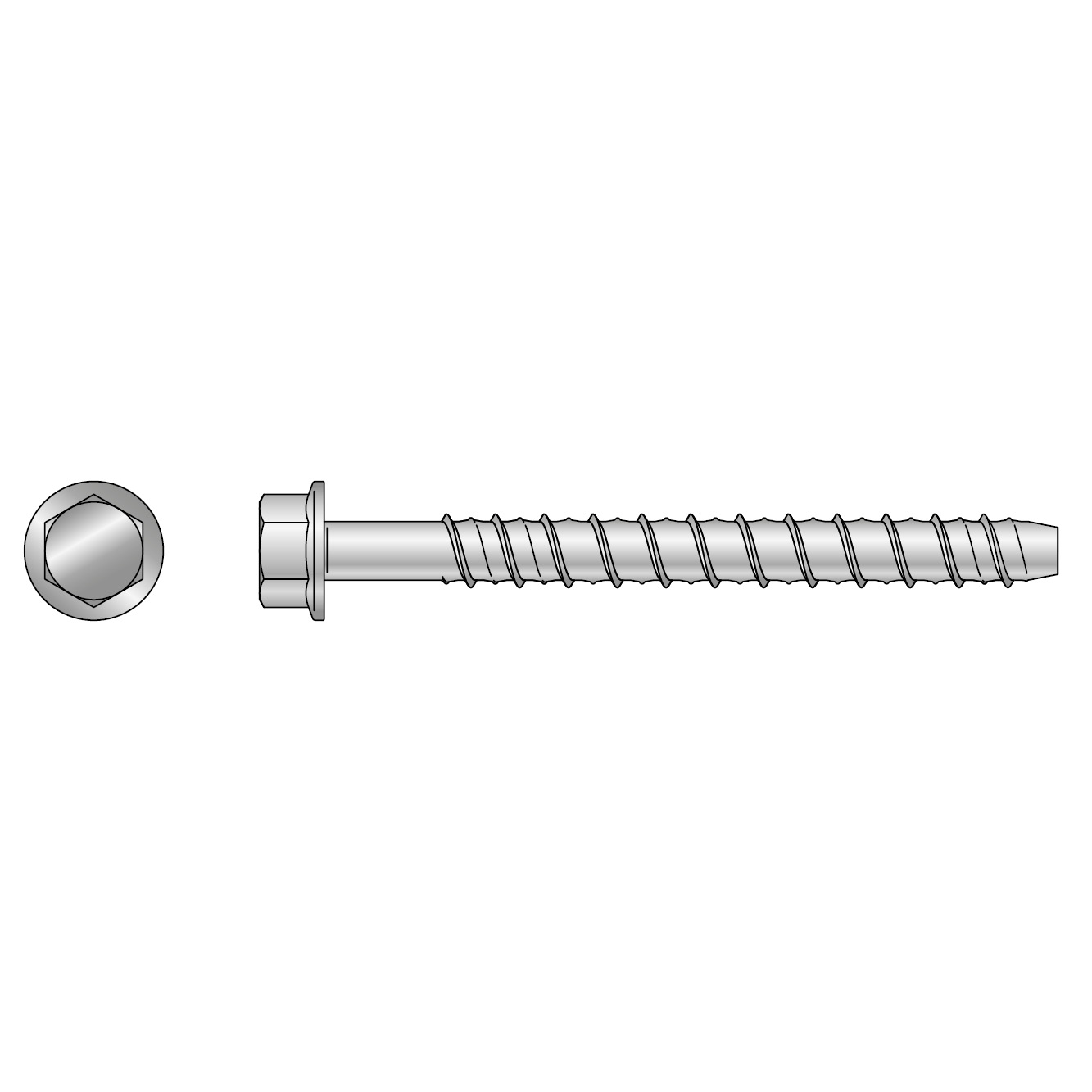

Hex-hoved
Zink Flake coating
Heavy duty gevind

Applikationer

Anvendelsesområder

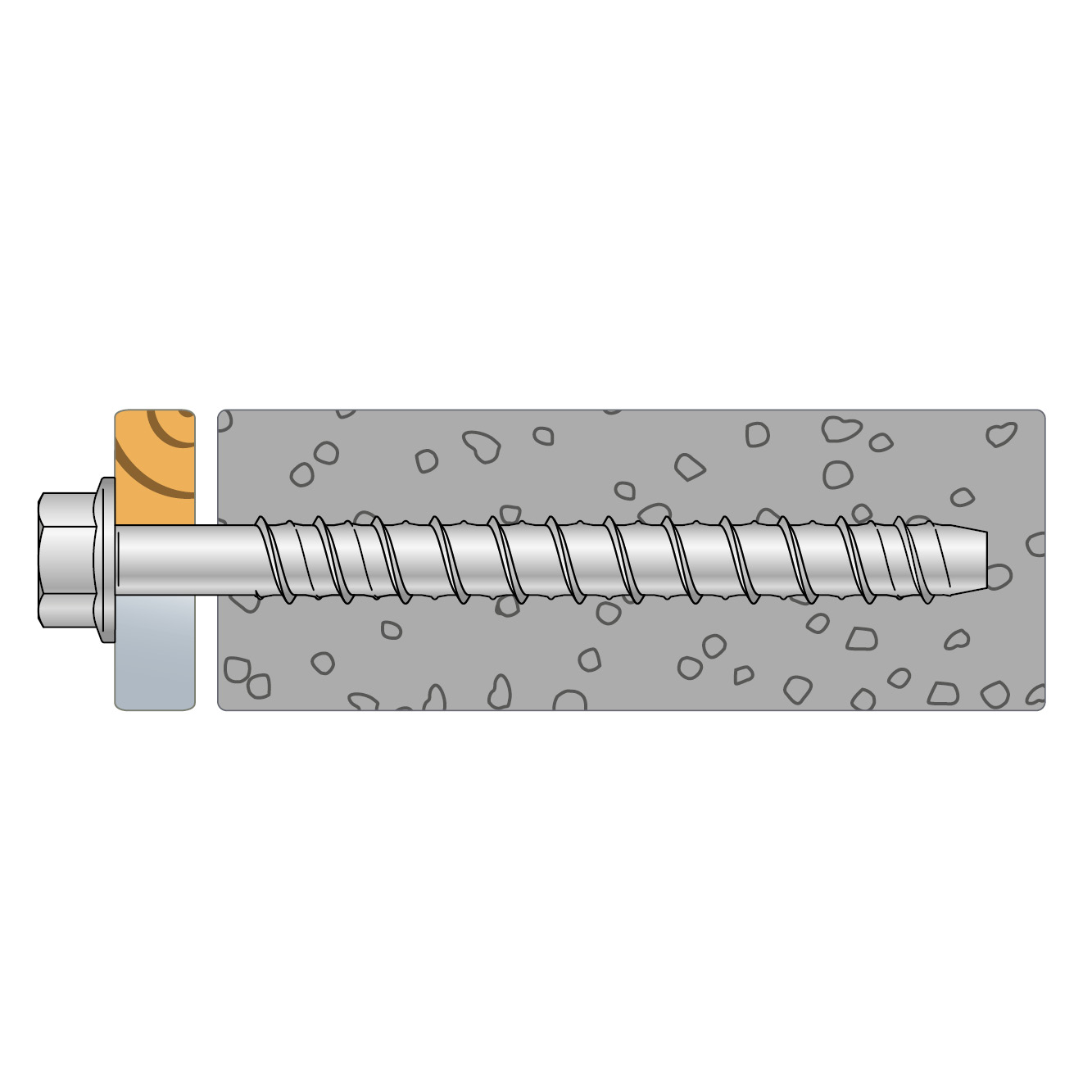

Fastgørelse af beton

Egnet til

Revnet beton C20/25 – C50/60
Urevnet beton C20/25 – C50/60
Armeret beton

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Dimension

Art. nr.	Item Code	NOBB nr.	Dimension				Qty per box
Art. nr.	Item Code	NOBB nr.	d [mm]	L [mm]	Skivediameter [mm]	Hoved [mm]	Qty per box
R-LX-05X50-HF	76836	58072632	6.3	50	12	8	50
R-LX-05x75-HF	76837	58072643	6.3	75	12	8	50
R-LX-06X50-HF	76838	58072658	7.5	50	14	10	50
R-LX-06X75-HF	76839	58072662	7.5	75	14	10	50
R-LX-06X100-HF	76840	58072677	7.5	100	14	10	50
R-LX-06X130-HF	76841	58072681	7.5	130	14	10	50
R-LX-08X60-HF	76842	58072696	10	60	18	13	25
R-LX-08X75-HF	76843	58072700	10	75	18	13	25
R-LX-08X100-HF	76844	58072715	10	100	18	13	25
R-LX-08X130-HF	76845	58072726	10	130	18	13	25
R-LX-10X85-HF	76846	58072734	12.5	85	22	15	25
R-LX-10X100-HF	76847	58072745	12.5	100	22	15	25
R-LX-10X120-HF	76848	58072753	12.5	120	22	15	25

Anbefalet belastning

Art. nr.	Anbefalet belastning
	Standard forankringsdybde				Reduceret forankringsdybde
	Udtrækningskraft - N_Rd		Skærekraft - V_Rd		Udtrækningskraft - N_Rd		Skærekraft - V_Rd
	Ikke-revnet beton C20 / 25 [kN]	Revnet beton C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Cracked concrete C20 / 25 [kN]	Urevnet beton C20/25 [kN]	Revnet beton C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Revnet beton C20 / 25 [kN]
R-LX-05X50-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05x75-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X130-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-08X60-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X75-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X100-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X130-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-10X85-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X100-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X120-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3

INSTALLATION DATA

Art. nr.	Installationsdata
	Huldiameter i beton [mm]	Huldiameter i fastgørelsesgenstand [d_f] [mm]	Maksimalt drejningsmoment for slagskruemaskine [T_imp,-max] [Nm]	Standard anchoring depth						Reduceret installationsdybde
	Huldiameter i beton [mm]	Huldiameter i fastgørelsesgenstand [d_f] [mm]		Maksimal tykkelse af monteret materiale [T_fix] [mm]	Faktisk huldybde [h₀]	Minimum forankringsdybde [h_nom,s] [mm]	Minimumstykkelse af beton [h_min,s] [mm]	Min. afstand mellem fastgørelsespunkter [s_min,s] [mm]	Min. kantafstand [c_min,s] [mm]	Maximum thickness of mounted material [T_fix] [mm]	Actual hole depth [h₀]	Minimum anchoring depth [h_nom,s] [mm]	Minimum thickness of concrete [h_min,s] [mm]	Minimum distance between fastening points [s_min,s] [mm]	Minimum edge distance [c_min,s] [mm]
R-LX-05X50-HF	5	7	200	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05x75-HF	5	7	200	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-HF	6	9	400	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-HF	6	9	400	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-HF	6	9	400	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X130-HF	6	9	400	75	L + 10 - tfix	55	100	45	45	87	L + 10 - tfix	43	100	45	45
R-LX-08X60-HF	8	12	900	-	L + 10 - tfix	70	110	50	50	10	L + 10 - tfix	50	100	50	50
R-LX-08X75-HF	8	12	900	5	L + 10 - tfix	70	110	50	50	25	L + 10 - tfix	50	100	50	50
R-LX-08X100-HF	8	12	900	30	L + 10 - tfix	70	110	50	50	50	L + 10 - tfix	50	100	50	50
R-LX-08X130-HF	8	12	900	60	L + 10 - tfix	70	110	50	50	80	L + 10 - tfix	50	100	50	50
R-LX-10X85-HF	10	14	950	-	L + 10 - tfix	85	130	60	60	30	L + 10 - tfix	55	100	60	60
R-LX-10X100-HF	10	14	950	15	L + 10 - tfix	85	130	60	60	45	L + 10 - tfix	55	100	60	60
R-LX-10X120-HF	10	14	950	35	L + 10 - tfix	85	130	60	60	65	L + 10 - tfix	55	100	60	60
