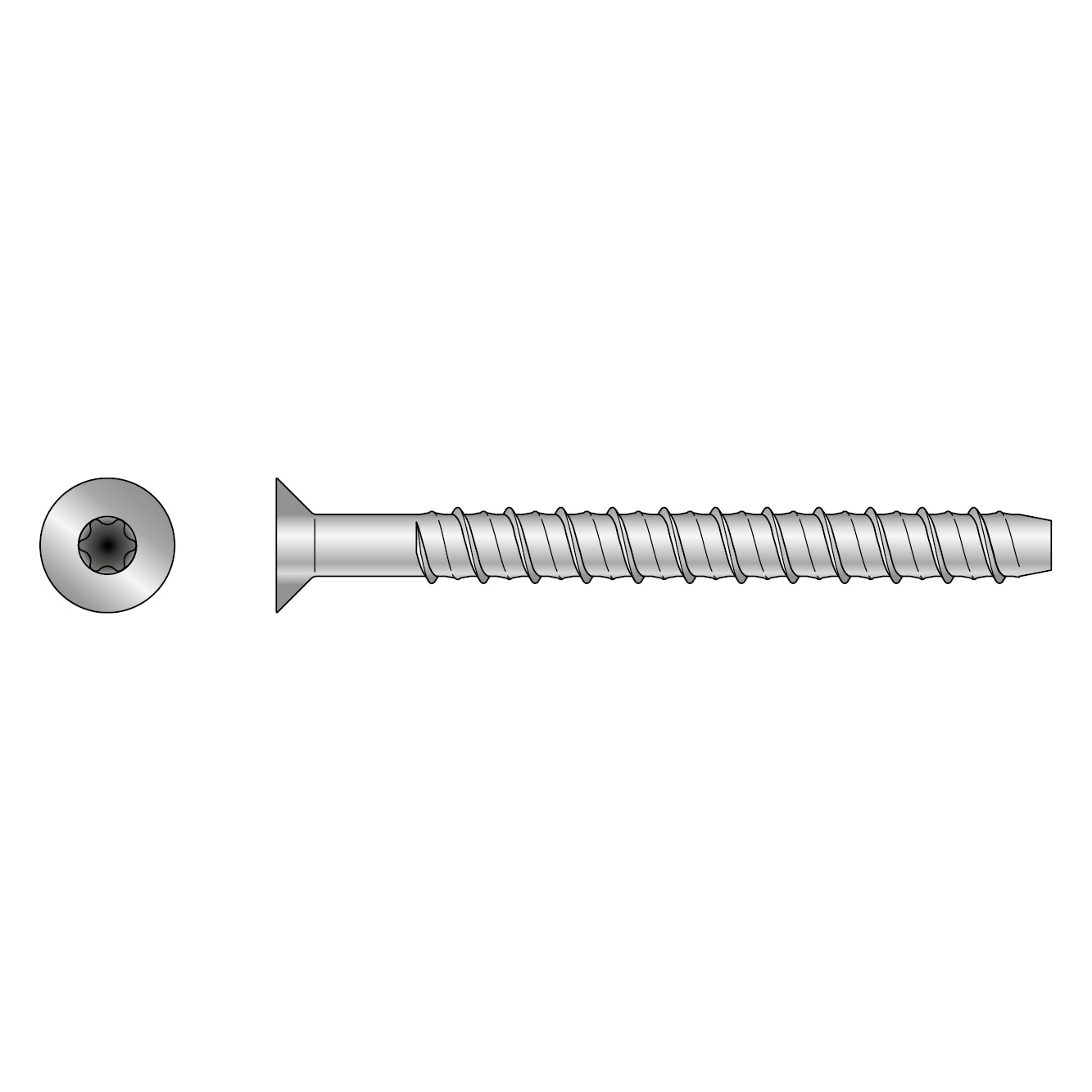

R-LX-CS-ZF

Betonskrue

R-LX betonskrue er en effektiv skrueserie med Zink Flake coating som muliggør montage i udendørs miljø (korrosionskategori C3). Skruerne er ikke-ekspanderende hvilket giver en spændingsfri montage med mulighed for mindre kant og interne afstande. Tåler høje laster i både revnet og urevnet beton.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Outdoor

Produktinformationer

Billeder

Egenskaber

Fordele

Hex-hoved
Zink Flake coating
Heavy duty gevind

Applikationer

Anvendelsesområder

Fastgørelse af beton

Egnet til

Revnet beton C20/25 – C50/60
Urevnet beton C20/25 – C50/60
Armeret beton

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Dimension

Art. nr.	Item Code	NOBB nr.	Dimension				Qty per box
Art. nr.	Item Code	NOBB nr.	d [mm]	L [mm]	Bit	Skivediameter [mm]	Qty per box
R-LX-05X50-CS	76888	58072764	6.3	50	TX25	10.9	50
R-LX-05X75-CS	76889	58072772	6.3	75	TX25	10.9	50
R-LX-06X50-CS	76890	58072783	7.5	50	TX40	13.2	50
R-LX-06X75-CS	76891	58072798	7.5	75	TX40	13.2	50
R-LX-06X100-CS	76892	58072802	7.5	100	TX40	13.2	50
R-LX-06X120-CS	76893	58072817	7.5	120	TX40	13.2	50
R-LX-06X140-CS	76897	58072836	7.5	140	TX40	13.2	50

Anbefalet belastning

Art. nr.	Anbefalet belastning
	Standard forankringsdybde				Reduceret forankringsdybde
	Udtrækningskraft - N_Rd		Skærekraft - V_Rd		Udtrækningskraft - N_Rd		Shear force - V_Rd
	Ikke-revnet beton C20 / 25 [kN]	Revnet beton C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Revnet beton C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Cracked concrete C20 / 25 [kN]	Non-cracked concrete C20 / 25 [kN]	Cracked concrete C20 / 25 [kN]
R-LX-05X50-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05X75-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X120-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X140-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1

INSTALLATION DATA

Art. nr.	Installationsdata
	Huldiameter i beton [mm]	Huldiameter i fastgørelsesgenstand [d_f] [mm]	Maksimalt drejningsmoment for slagskruemaskine [T_imp,-max] [Nm]	Standard anchoring depth						Reduceret installationsdybde
	Huldiameter i beton [mm]	Huldiameter i fastgørelsesgenstand [d_f] [mm]		Maximum thickness of mounted material [T_fix] [mm]	Actual hole depth [h₀]	Minimum forankringsdybde [h_nom,s] [mm]	Minimum anchoring depth [h_min,s] [mm]	Min. afstand mellem fastgørelsespunkter [s_min,s] [mm]	Minimum edge distance [c_min,s] [mm]	Maksimal tykkelse af monteret materiale [T_fix] [mm]	Faktisk huldybde [h₀]	Minimum anchoring depth [h_nom,s] [mm]	Minimumstykkelse af beton [h_min,s] [mm]	Minimum distance between fastening points [s_min,s] [mm]	Min. kantafstand [c_min,s] [mm]
R-LX-05X50-CS	5	7	200	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05X75-CS	5	7	200	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-CS	6	9	400	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-CS	6	9	400	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-CS	6	9	400	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X120-CS	6	9	400	65	L + 10 - tfix	55	100	45	45	77	L + 10 - tfix	43	100	45	45
R-LX-06X140-CS	6	9	400	85	L + 10 - tfix	55	100	45	45	97	L + 10 - tfix	43	100	45	45
