THD

Betonskrue

Betonskrue til brug i både revnet og ikke revnet beton. THD giver lav installationsmodstand og enestående ydelse. THD er designet og testet i tørre, ikke-korrosive omgivelser indendørs.

CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Sprinkler Systems
Sprinkler Systems
Anvendelsesklasse 2
Anvendelsesklasse 2
Indoor
Indoor
Elgalvaniseret stål
Elgalvaniseret stål
Feu R 120
Feu R 120
Kantafstande og lav intern afstand
Kantafstande og lav intern afstand
THD_SSTBP_homepage_FI_fi

Produktinformationer

Billeder

Egenskaber

Materiale

  • Kulstofstål, hærdet
  • Elforzinket passiveret stål ≥ 5 µm i henhold til EN ISO 4042. Ikke egnet til permanent udendørs brug eller i meget korrosive omgivelser.

Fordele

  • Selvskærende gevind, der effektivt overfører belastningen til underlaget
  • Speciel varmebehandling gør spidsen hård og forbedrer dermed skæringen uden at forringe smidigheden
  • Hovedgeometrien betyder at der ikke kræves underlagsskive hvilket giver en nem og ren installation
  • Kan fjernes igen – ideel til midlertidig forankring (f.eks. forskallingsarbejde, afstivning) eller anvendelser, hvor beslag skal kunne flyttes

Applikationer

Samlinger

  • Beton revnet/urevnet samt letklinkerbeton

Anvendelsesområder

  • Typisk anvendelse:
    Fastgørelse af stålkonstruktioner, facader, installationer, trapper, gelænder, elementstøtter, beslag

Teknisk data

Dimensioner

Dimensioner

ReferenceMetallic fixings dimensionsInstallationsdata
Best. nr.Dimensioner[mm]AndreInstallationsdata
Gevind
dimension[mm]
L[mm]Huldiameter i fastgørelsesgenstand[mm]Tykkelse af fastgjort emne ved standard sættedybde[mm]Huldiameter[mm]Antal pr. kasse[pcs]Vægt[kg]Dybde af borehul
THD M8-70/5THD0807010.370125850.0-75
THD M8-80/15THD0808010.3801215850.0-75
THD M8-120/55THD0812010.31201255850.0-75
THD M10-80/5THD1008012.5801451050.0-85
THD M10-100/25THD1010012.510014251050.0-85
THD M10-120/45THD1012012.512014451050.0-85
THD M10-170/95THD1017012.517014951050.00.1285

Regningsmæssig bæreevne

ReferenceMetallic fixings loads
Regningsmæssig bæreevne[kN]Designkapacitet - ikke-revnet beton (3)
Spænding - NRd (1)[kN]Skæring - VRd (1-2)[kN]Bøjningsmoment - MᵣD[Nm]
Revnet betonUncracked concreteRevnet beton Uncracked concrete
C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60C20/25C30/37C40/50C50/60
THD M8-70/53.34.14.75.24.25.15.96.511.711.711.711.711.711.711.711.726.7
THD M8-80/153.34.14.75.24.25.15.96.511.711.711.711.711.711.711.711.726.7
THD M8-120/553.34.14.75.24.25.15.96.511.711.711.711.711.711.711.711.726.7
THD M10-80/54.25.15.96.55.87.18.2918.318.318.318.318.318.318.318.352.7
THD M10-100/254.25.15.96.55.87.18.2918.318.318.318.318.318.318.318.352.7
THD M10-120/454.25.15.96.55.87.18.2918.318.318.318.318.318.318.318.352.7
THD M10-170/954.25.15.96.55.87.18.2918.318.318.318.318.318.318.318.352.7
  1. Regningsmæssige bæreevner er beregnet ved hjælp af de partialkoefficienter, som er angivet i ETA-12/0060.
  2. Bæreevnerne gælder for uarmeret og armeret beton med en armeringsjernsafstand på s ≥ 15 cm (alle diametre) eller med en armeringsjernsafstand på s ≥ 10 cm, hvis armeringsjernsdiameteren er maks. 10 mm.
  3. Ved kombineret last eller forankringsgrupper og/eller i tilfælde af kantpåvirkning, skal der foretages en beregning i henhold til ETAG 001, Tillæg C, designmetode A eller i henhold til CEN/TS 1992-4:2009 designmetode A. Forankringer, der udsættes for brand, skal være designet i overensstemmelse med EOTA -TR 020:2004 eller CEN/TS 1992-4:2009 Tillæg D.

Se ETA-12/0060 for at få yderligere oplysninger.

Installation

Installation

Montage

  • Hullerne i de metalbeslag, der skal monteres, skal svare til den diameter, der er angivet i tabellerne på de følgende sider.
  1. Bor et hul i underlaget med et hårdmetalbor med samme diameter som den nominelle diameter for den betonskrue, der skal monteres.
  2. Bor hullet i den angivne nominelle forankringsdybde hnom plus en minimumshuldybde (h1) for at gøre det muligt for gevindskæringsstøvet at sætte sig, og blæs det rent med en håndpumpe eller med trykluft.

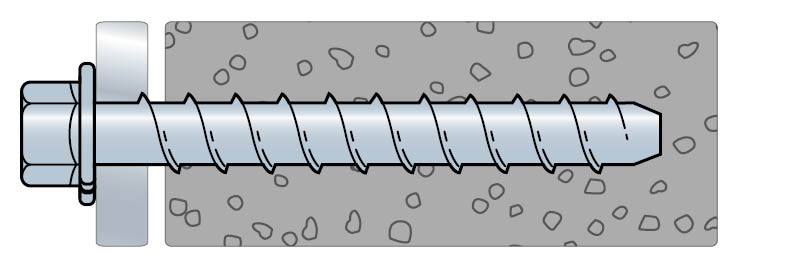

  3. Sæt betonskruen i hullet igennem beslaget.
  4. Spænd betonskruen fast i underlaget med en slagskruemaskine, indtil det sekskantede pladehoved berører beslaget.

Installationsdata

ReferenceMetallic fixings dimensionsInstallationsdata
AndreDimensioner[mm]InstallationsdataAfstande og kantafstande
Huldiameter[mm]Huldiameter i fastgørelsesgenstand[mm]Vridningsmoment - Tₛd [Nm][Nm]Skruenøgle [SW][mm]Dybde af borehulTilspændings-moment[Nm]hₑf[mm]Anbefalet indbyrdes afstand[mm]Min. indbyrdes afstand[mm]Karakteristisk kantafstand[mm]Min. kant-afstand[mm]Min. understøttelsestykkelse [hₘᵢₙ][mm]
THD M8-70/5812≤ 2001375NA471415070.550105
THD M8-80/15812≤ 2001375NA471415070.550105
THD M8-120/55812≤ 2001375NA471415070.550105
THD M10-80/51014≤ 515158575551656082.560125
THD M10-100/251014≤ 515158575551656082.560125
THD M10-120/451014≤ 515158575551656082.560125
THD M10-170/951014≤ 515158575551656082.560125

Certificeringer

Ydeevneerklæring (DoP)

product.doc.history.show

Europæisk teknisk vurdering (ETA)

product.doc.history.none
