Bygningsbeslag
Vinkelbeslag
ABL

Betonvinkel

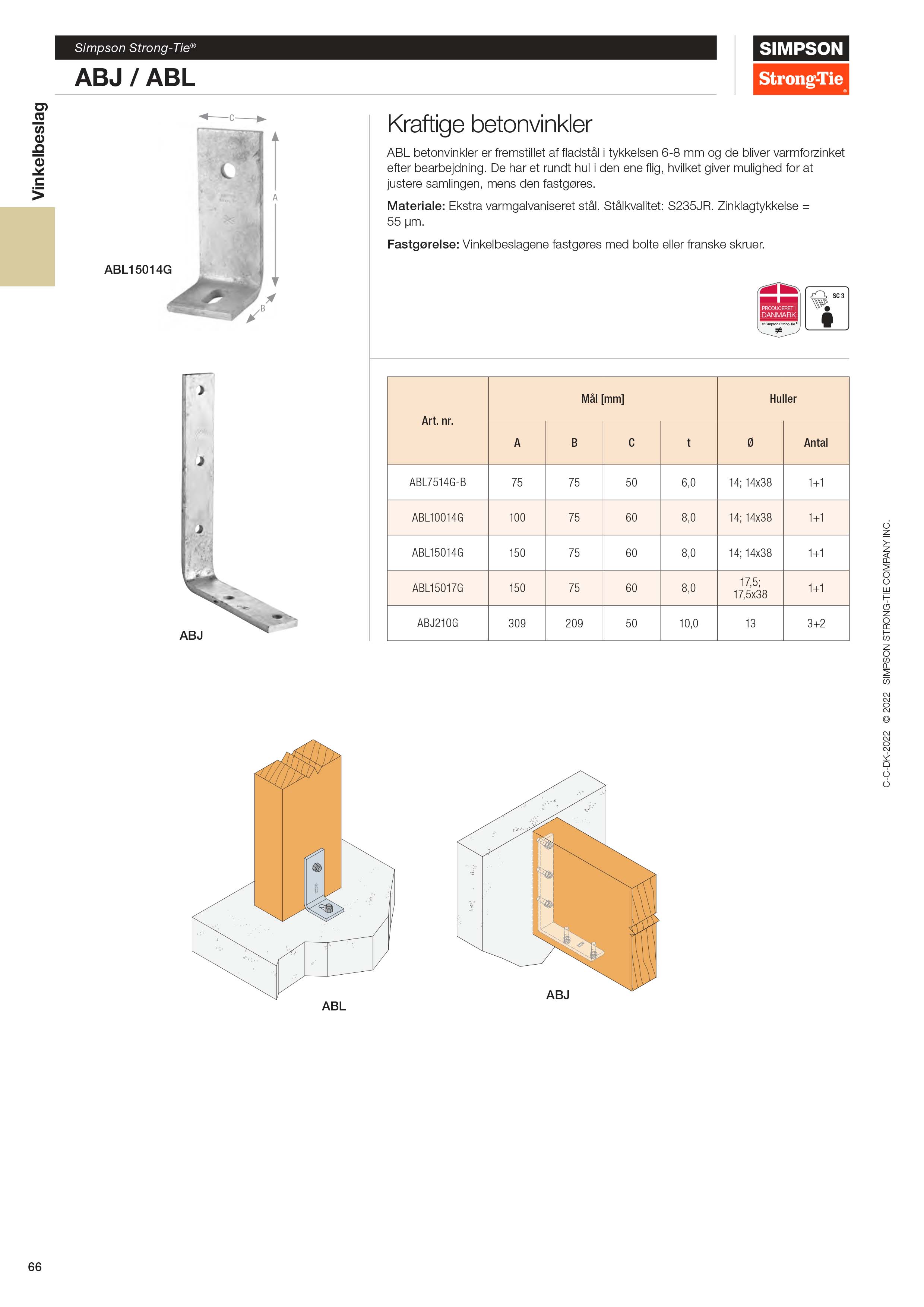

ABL betonvinkler er fremstillet af fladstål i tykkelsen 6-8 mm og de bliver varmforzinket efter bearbejdning. De har et rundt hul i den ene flig og et aflangt hul i den anden flig.

Teknisk datablad
Anvendelsesklasse 3
Anvendelsesklasse 3
EPD
EPD
Varmgalvaniseret stål
Varmgalvaniseret stål

Produktinformationer

Billeder


Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S235JR i henhold til EN 10025
  • Korrosionsbeskyttelse:
    Beslagene varmforzinkes efter bearbejdning iht. EN ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • Varmforzinket til udvendig brug
  • Stærk forbindelsesmiddel mellem træ og beton

Applikationer

Samlinger

  • Betonvinklerne er beregnet til brug i træ-betonsamlinger

Anvendelsesområder

  • Betonvinklerne anvendes til fastgørelse af trækonstruktioner til beton, letbeton eller murværk
  • Betonvinklerne indgår iøvrigt som et alternativ til vinkelbeslag fremstillet af valsede vinkelprofiler

Teknisk data

Dimensioner

Dimensioner

Dimensioner
ReferenceMål
AndreDimensioner[mm]Huller flig AHuller flig B
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]t[mm]RundObround
Ø14[mm]ø17.5[mm]Ø14x38[mm]Ø17.5x38[mm]
ABL7514G897775350.00.375755061-1-
ABL10014G774218225.00.56100756081-1-
ABL15014G897776125.00.75150756081-1-
ABL15017G565359725.00.7515075608-1-1

Installation

Installation

Fastgørelse

  • Betonvinklerne fastgøres med bolte eller franske skruer

Certificeringer

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

CAD og BIM-bibliotek

2D

ABL15017G

ABL15014G

ABL10014G

ABL7514G

3D

ABL15017G

ABL15014G

ABL10014G

ABL7514G

ZIP-pakker

Køb online
