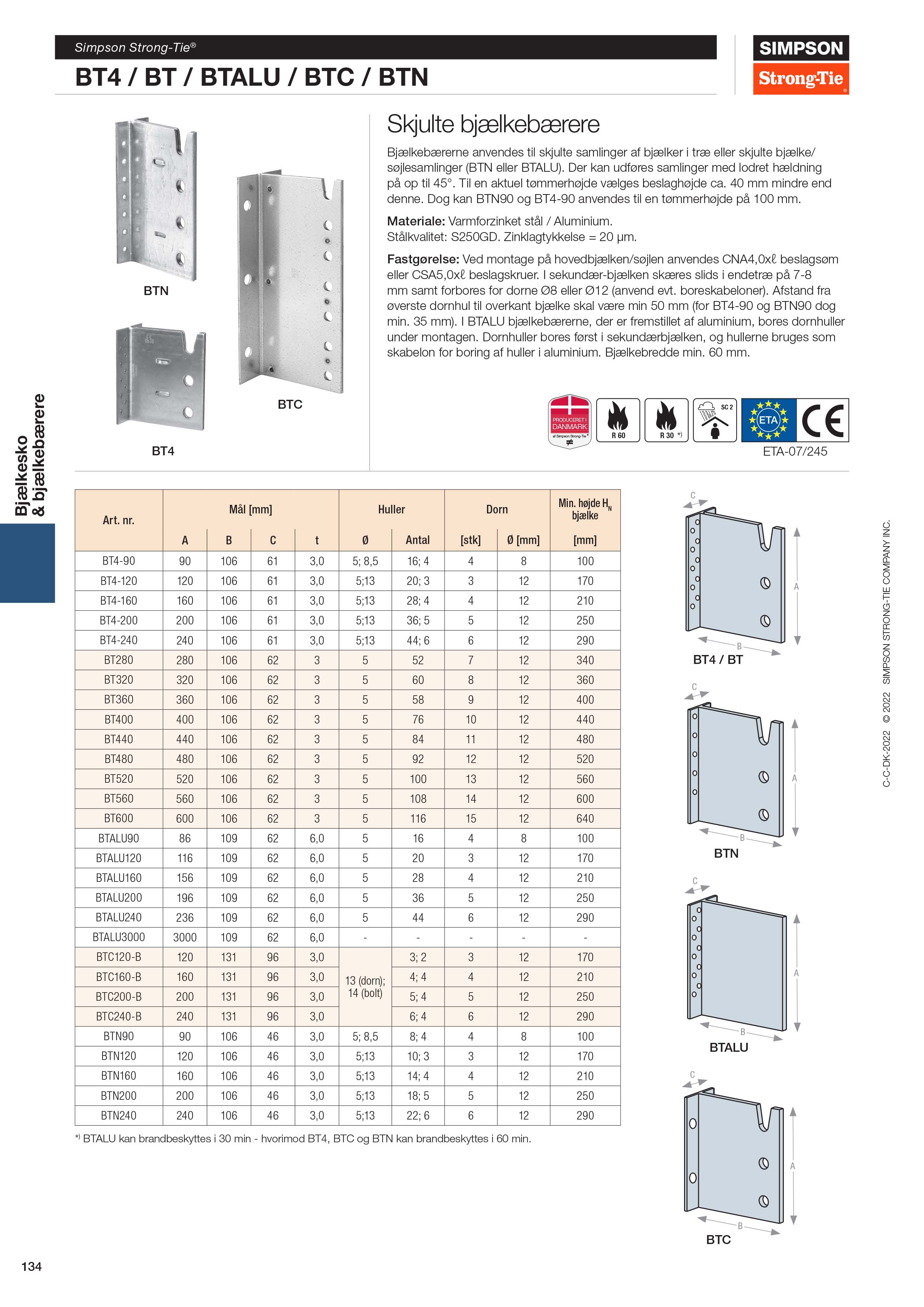

Bjælkebærer til store konstruktioner
Bjælkebærerne BT anvendes til skjulte samlinger af bjælker i store trædimensioner. Der kan udføres samlinger med lodret hældning på op til 45°. Til en aktuel tømmerhøjde vælges beslaghøjde ca. 32 mm mindre end denne.
Beslagene produceres efter ordre.
NB: Dorne skal bestilles seperat!
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346 - Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Fordele
- Store bæreevner
- Det kan udføres samlinger med lodret hældning på op til 45°
- Brandhæmmende i op til 60 minutter. For yderligere detaljer kontakt teknisk afdeling.
- Ved brug af denne bjælkebærer, er det ikke nødvendigt med yderligere understøtninger
Applikationer
Samlinger
- Træ-træ samlinger
Anvendelsesområder
- Anvendes til skjulte samlinger af bjælker i træ eller skjulte bjælke/søjlesamlinger
Teknisk data
Dimensioner
Art. nr. | Sekundærbjælke størrelse [mm] | Dimensioner [mm] | Huller, HB | Huller, SB | Antal pr. kasse | |||||
---|---|---|---|---|---|---|---|---|---|---|
Bredde | Højde | A | B | C | t1 | t2 | Ø5 | Ø13 | ||
Min. | Min. β=0 | |||||||||
BT280-B | 60 | 312 | 280 | 106 | 62 | 3 | 6 | 52 | 7 | 10 |
BT320-B | 60 | 352 | 320 | 106 | 62 | 3 | 6 | 60 | 8 | 10 |
BT360-B | 60 | 392 | 360 | 106 | 62 | 3 | 6 | 68 | 9 | 8 |
BT400-B | 60 | 432 | 400 | 106 | 62 | 3 | 6 | 76 | 10 | 8 |
BT440-B | 60 | 472 | 440 | 106 | 62 | 3 | 6 | 84 | 11 | 6 |
BT480-B | 60 | 512 | 480 | 106 | 62 | 3 | 6 | 92 | 12 | 6 |
BT520-B | 60 | 552 | 520 | 106 | 62 | 3 | 6 | 100 | 13 | 6 |
BT560-B | 60 | 592 | 560 | 106 | 62 | 3 | 6 | 108 | 14 | 5 |
BT600-B | 60 | 632 | 600 | 106 | 62 | 3 | 6 | 116 | 15 | 5 |
*Beslagene produceres efter ordre

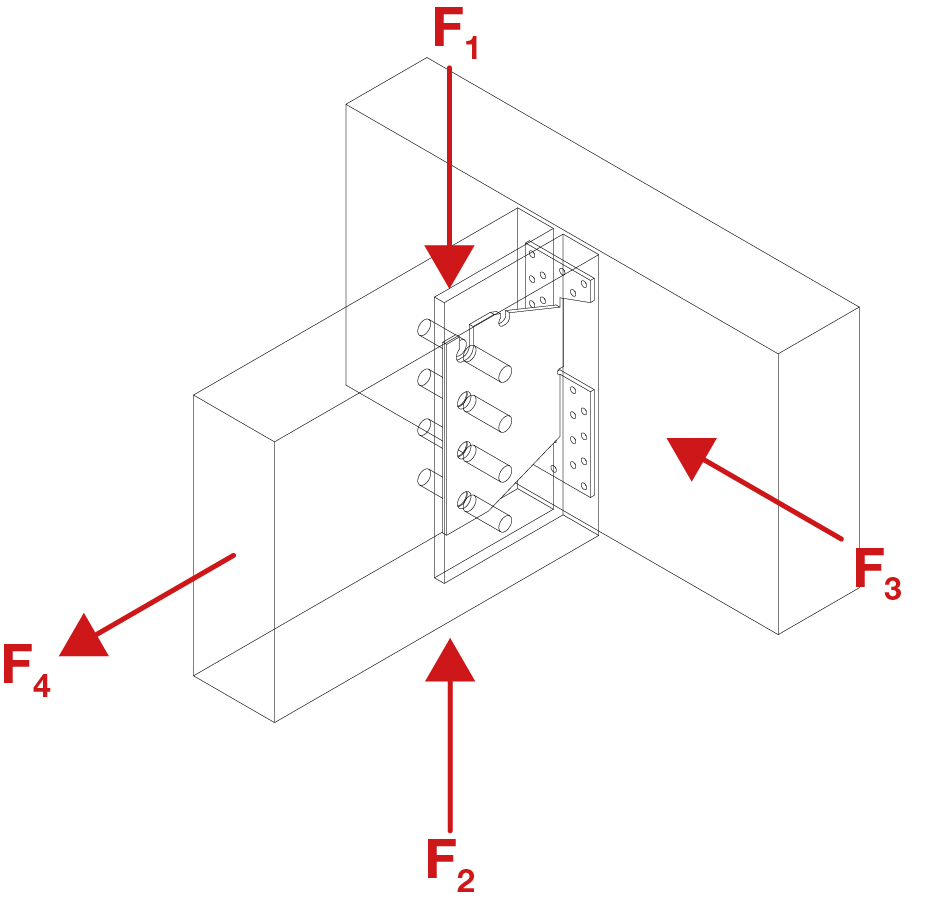

Kombineret last:
Karakteristisk bæreevne - Bjælke-bjælkesamling
Art. nr. | Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | R1,k | R2,k | |||||||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | Længden af dornen [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
BT280-B | 52 | CNA4.0x50 | 7 | STD12 | 64.6 | 68 | 71.7 | 76.4 | 81.7 | 87.2 | 55.4 | 58.3 | 61.5 | 65.5 | 70 | 74.7 |
BT320-B | 60 | CNA4.0x50 | 8 | STD12 | 77 | 81 | 85.5 | 91.2 | 97.5 | 104.1 | 67.4 | 70.9 | 74.8 | 79.8 | 85.3 | 91.1 |
BT360-B | 68 | CNA4.0x50 | 9 | STD12 | 89.1 | 93.8 | 99 | 105.8 | 113.3 | 121.1 | 79.2 | 83.4 | 88 | 94 | 100.7 | 107.6 |
BT400-B | 76 | CNA4.0x50 | 10 | STD12 | 100.8 | 106.1 | 112.3 | 120.2 | 129 | 137.9 | 90.7 | 95.5 | 101.1 | 108.2 | 116.1 | 124.1 |
BT440-B | 84 | CNA4.0x50 | 11 | STD12 | 112.1 | 118 | 125.2 | 134.4 | 144.4 | 154.7 | 101.9 | 107.3 | 113.8 | 122.2 | 131.3 | 140.6 |
BT480-B | 92 | CNA4.0x50 | 12 | STD12 | 122.8 | 129.3 | 137.7 | 148.2 | 159.7 | 171.3 | 112.6 | 118.5 | 126.2 | 135.8 | 146.4 | 157 |
BT520-B | 100 | CNA4.0x50 | 12 | STD12 | 122.8 | 129.3 | 138.4 | 150.5 | 163.1 | 175.8 | 122.8 | 129.3 | 138.4 | 150.5 | 163.1 | 175.8 |
BT560-B | 108 | CNA4.0x50 | 12 | STD12 | 122.8 | 129.3 | 138.4 | 150.7 | 164.9 | 179.1 | 122.8 | 129.3 | 138.4 | 150.7 | 164.9 | 179.1 |
BT600-B | 116 | CNA4.0x50 | 12 | STD12 | 122.8 | 129.3 | 138.4 | 150.7 | 164.9 | 180.4 | 122.8 | 129.3 | 138.4 | 150.7 | 164.9 | 180.4 |
Længden af dornen er lig med bredden af sekundærbjælken.
For bjælker med en hældning β skal bæreevnen ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
R2,k bæreevner beregnes som R2,k = R1,k x (antal dorne - 1) / (antal dorne).
Den øverste dorn regnes ikke med ved opadrettet bæreevner da den er placeret i et åbent hul.
For yderligere information henvies til ETA'en.
Karakteristisk bæreevne - Bjælke-bjælkesamling - R3.k og R4.k
Art. nr. | Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | R3,k | R4,k | ||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | |||||||
60 | 80 | 100 | 120 | 140 | 160 | ||||||
BT280-B | 52 | CNA4.0x50 | 7 | STD12 | 4.8 | 6.1 | 7.3 | 8.5 | 9.9 | 11.3 | 22.8 |
BT320-B | 60 | CNA4.0x50 | 8 | STD12 | 5.5 | 6.8 | 8.3 | 9.7 | 11.1 | 12.9 | 26.2 |
BT360-B | 68 | CNA4.0x50 | 9 | STD12 | 6.1 | 7.6 | 9.2 | 10.9 | 12.4 | 14.4 | 29.6 |
BT400-B | 76 | CNA4.0x50 | 10 | STD12 | 6.7 | 8.3 | 10.1 | 12.1 | 13.8 | 15.8 | 33 |
BT440-B | 84 | CNA4.0x50 | 11 | STD12 | 7.3 | 9.1 | 11 | 13.2 | 15.2 | 17.2 | 36.5 |
BT480-B | 92 | CNA4.0x50 | 12 | STD12 | 7.9 | 9.8 | 11.9 | 14.3 | 16.6 | 18.7 | 39.9 |
BT520-B | 100 | CNA4.0x50 | 12 | STD12 | 8.6 | 10.6 | 12.8 | 15.4 | 17.8 | 20.1 | 43.3 |
BT560-B | 108 | CNA4.0x50 | 12 | STD12 | 9.2 | 11.3 | 13.8 | 16.5 | 19.1 | 21.5 | 46.7 |
BT600-B | 116 | CNA4.0x50 | 12 | STD12 | 9.8 | 12.1 | 14.7 | 17.6 | 20.4 | 23 | 50.1 |
Længden af dornen er lig med bredden af sekundærbjælken.
Bæreevnerne R4,k gælder for alle længder dorne.
Karakteristisk bæreevne - Bjælke-søjlesamling
Art. nr. | Karakteristisk bæreevne - Bjælke-søjlesamling - delvis udsømning | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning | Søjlebredde | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | Min. | R1,k | R2,k | |||||||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | Længden af dornen [mm] | ||||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
BT280-B | 28 | CNA4.0x50 | 7 | STD12 | 96 | 52 | 54.7 | 57.5 | 60.5 | 62 | 62 | 44.6 | 46.9 | 49.3 | 51.9 | 53.1 | 53.1 |
BT320-B | 32 | CNA4.0x50 | 8 | STD12 | 96 | 61.8 | 65.1 | 68.1 | 70.7 | 70.9 | 70.9 | 54.1 | 57 | 59.6 | 61.9 | 62 | 62 |
BT360-B | 36 | CNA4.0x50 | 9 | STD12 | 96 | 71.7 | 75.5 | 78.5 | 79.8 | 79.8 | 79.8 | 63.7 | 67.1 | 69.8 | 70.9 | 70.9 | 70.9 |
BT400-B | 40 | CNA4.0x50 | 10 | STD12 | 96 | 81.4 | 85.7 | 88.4 | 88.6 | 88.6 | 88.6 | 73.3 | 77.1 | 79.6 | 79.7 | 79.7 | 79.7 |
BT440-B | 44 | CNA4.0x50 | 11 | STD12 | 96 | 91 | 95.8 | 97.5 | 97.5 | 97.5 | 97.5 | 82.7 | 87.1 | 88.6 | 88.6 | 88.6 | 88.6 |
BT480-B | 48 | CNA4.0x50 | 12 | STD12 | 96 | 100.3 | 105.6 | 106.4 | 106.4 | 106.4 | 106.4 | 91.9 | 96.8 | 97.5 | 97.5 | 97.5 | 97.5 |
BT520-B | 52 | CNA4.0x50 | 12 | STD12 | 96 | 105.5 | 111.1 | 114.6 | 115.2 | 115.2 | 115.2 | 105.5 | 111.1 | 114.6 | 115.2 | 115.2 | 115.2 |
BT560-B | 56 | CNA4.0x50 | 12 | STD12 | 96 | 109.9 | 115.7 | 120.3 | 124 | 124.1 | 124.1 | 109.9 | 115.7 | 120.3 | 124 | 124.1 | 124.1 |
BT600-B | 60 | CNA4.0x50 | 12 | STD12 | 96 | 113.8 | 119.8 | 125 | 130.5 | 133 | 133 | 113.8 | 119.8 | 125 | 130.5 | 133 | 133 |
Længden af dornen er lig med bredden af sekundærbjælken.
For bjælker med en hældning β skal bæreevnen ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
Bæreevnerne i denne tabel gælder også ved bjælke-bjæælke samling med delvis udsømning.
R2,k bæreevner beregnes som R2,k = R1,k x (antal dorne - 1) / (antal dorne).
Den øverste dorn regnes ikke med ved opadrettet bæreevner da den er placeret i et åbent hul.
For yderligere information henvies til ETA'en.
Karakteristisk bæreevne - Bjælke-søjlesamling - R3.k og R4.k
Art. nr. | Karakteristisk bæreevne - Bjælke-søjlesamling - delvis udsømning | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning | Søjlebredde | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | Min. | R3,k | R4,k | ||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||||
BT280-B | 28 | CNA4.0x50 | 7 | STD12 | 96 | 4.5 | 5.6 | 6.7 | 7.7 | 8.9 | 10.1 | 13.7 |
BT320-B | 32 | CNA4.0x50 | 8 | STD12 | 96 | 5.2 | 6.4 | 7.7 | 8.8 | 10.2 | 11.5 | 15.7 |
BT360-B | 36 | CNA4.0x50 | 9 | STD12 | 96 | 5.8 | 7.2 | 8.6 | 9.9 | 11.5 | 12.9 | 17.6 |
BT400-B | 40 | CNA4.0x50 | 10 | STD12 | 96 | 6.5 | 8 | 9.6 | 11 | 12.7 | 14.4 | 19.6 |
BT440-B | 44 | CNA4.0x50 | 11 | STD12 | 96 | 7.1 | 8.8 | 10.5 | 12.1 | 14 | 15.8 | 21.6 |
BT480-B | 48 | CNA4.0x50 | 12 | STD12 | 96 | 7.7 | 9.5 | 11.5 | 13.2 | 15.3 | 17.2 | 23.5 |
BT520-B | 52 | CNA4.0x50 | 12 | STD12 | 96 | 8.4 | 10.3 | 12.4 | 14.3 | 16.6 | 18.7 | 25.5 |
BT560-B | 56 | CNA4.0x50 | 12 | STD12 | 96 | 9 | 11.1 | 13.4 | 15.4 | 17.8 | 20.1 | 27.4 |
BT600-B | 60 | CNA4.0x50 | 12 | STD12 | 96 | 9.7 | 11.9 | 14.4 | 16.5 | 19.1 | 21.5 | 29.4 |
Længden af dornen er lig med bredden af sekundærbjælken.
Bæreevnerne R4,k gælder for alle længder dorne.
Installation
Installation
Fastgørelse
- Ved montage på hovedbjælken/søjlen anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
- I sekundær-bjælken skæres slids i endetræ på 7-8 mm samt forbores for Ø12 dorne. Afstand fra dornhul (øverste og nederste) til kanten af bjælken skal være min 36 mm.
