Bjælkebærere
BTN bjælkebærerne anvendes til skjulte bjælke/søjlesamlinger. Der kan udføres samlinger med lodret hældning på op til 45°. Til en aktuel tømmerhøjde vælges beslaghøjde ca. 32 mm mindre end denne. Dog kan BTN90 anvendes til en tømmerhøjde på 90 mm.
NB: Dorne skal bestilles seperat!
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346 - Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Fordele
- Det kan udføres samlinger med lodret hældning på op til 45°
- Brandhæmmende i op til 30 minutter. For yderligere detaljer kontakt teknisk afdeling.
Applikationer
Samlinger
- Træ-træ samling
Anvendelsesområder
- Anvendes til skjulte samlinger af bjælker i træ eller skjulte bjælke/søjlesamlinger
Teknisk data
Dimensioner
Art. nr. | DB nr. | Sekundærbjælke størrelse [mm] | Dimensioner [mm] | Huller, HB | Huller, SB | |||||
---|---|---|---|---|---|---|---|---|---|---|
Bredde | Højde | A | B | C | t1 | t2 | Ø5 | Ø13 | ||
Min. | Min. β=0 | |||||||||
BTN90 | 3399813 | 60 | 90 | 90 | 103 | 46 | 3 | 6 | 8 | 4 (Ø8.5) |
BTN120 | 1480114 | 60 | 152 | 120 | 103 | 46 | 3 | 6 | 10 | 3 |
BTN160 | 1480115 | 60 | 192 | 160 | 103 | 46 | 3 | 6 | 14 | 4 |
BTN200 | 3399847 | 60 | 232 | 200 | 103 | 46 | 3 | 6 | 18 | 5 |
BTN240 | 1480116 | 60 | 272 | 240 | 103 | 46 | 3 | 6 | 22 | 6 |
HB: hovedbjælken; SB: sekundærbjælken
Kombineret last:
Karakteristisk bæreevne - Bjælke-bjælkesamling
Art. nr. | Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | R1,k | R2,k | |||||||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | Længden af dornen [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
BTN90 | 8 | CNA4.0x50 | 4 | STD8 | 8.3 | 9.2 | 10.3 | 11 | 11 | 11 | 6.2 | 6.9 | 7.7 | 8.2 | 8.2 | 8.2 |
BTN120 | 10 | CNA4.0x50 | 3 | STD12 | 13.8 | 14.5 | 15.6 | 16.9 | 18.3 | 19.5 | 9.2 | 9.7 | 10.4 | 11.3 | 12.2 | 13 |
BTN160 | 14 | CNA4.0x50 | 4 | STD12 | 22 | 23.2 | 24.7 | 26.6 | 28.5 | 30.1 | 16.5 | 17.4 | 18.5 | 20 | 21.4 | 22.6 |
BTN200 | 18 | CNA4.0x50 | 5 | STD12 | 31.1 | 32.7 | 34.7 | 37 | 39.1 | 39.9 | 24.9 | 26.2 | 27.8 | 29.6 | 31.3 | 31.9 |
BTN240 | 22 | CNA4.0x50 | 6 | STD12 | 40.5 | 42.6 | 45 | 47.5 | 48.8 | 48.8 | 33.8 | 35.5 | 37.5 | 39.6 | 40.7 | 40.7 |
HB: hovedbjælken; SB: sekundærbjælken
Længden af dornen er lig med bredden af sekundærbjælken.
For bjælker med en hældning β skal bæreevnen ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
R2,k bæreevner beregnes som R2,k = R1,k x (antal dorne - 1) / (antal dorne).
Den øverste dorn regnes ikke med ved opadrettet bæreevner da den er placeret i et åbent hul.
For yderligere information henvies til ETA'en.
Karakteristisk bæreevne - Bjælke-bjælkesamling - R3.k og R4.k
Art. nr. | Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | R3,k | R4,k | ||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | |||||||
60 | 80 | 100 | 120 | 140 | 160 | ||||||
BTN90 | 8 | CNA4.0x50 | 4 | STD8 | 1.5 | 1.9 | 2.3 | 2.7 | 3.1 | 3.6 | 3.9 |
BTN120 | 10 | CNA4.0x50 | 3 | STD12 | 2.2 | 2.9 | 3.5 | 4.1 | 4.6 | 5.2 | 4.9 |
BTN160 | 14 | CNA4.0x50 | 4 | STD12 | 2.9 | 3.6 | 4.4 | 5.2 | 6 | 6.6 | 6.9 |
BTN200 | 18 | CNA4.0x50 | 5 | STD12 | 3.5 | 4.4 | 5.4 | 6.4 | 7.2 | 8.1 | 8.8 |
BTN240 | 22 | CNA4.0x50 | 6 | STD12 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.5 | 10.8 |
HB: hovedbjælken; SB: sekundærbjælken
Længden af dornen er lig med bredden af sekundærbjælken.
Bæreevnerne R4,k gælder for alle længder dorne.
Karakteristisk bæreevne - Bjælke-søjlesamling
Art. nr. | Karakteristisk bæreevne - Bjælke-søjlesamling - delvis udsømning | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning |
Søjle- bredde | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | Min. | R1,k | R2,k | |||||||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | Længden af dornen [mm] | ||||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
BTN90 | 4 | CNA4.0x50 | 4 | STD8 | 66 | 7.1 | 7.9 | 8.6 | 8.9 | 8.9 | 8.9 | 5.3 | 5.9 | 6.4 | 6.7 | 6.7 | 6.7 |
BTN120 | 6 | CNA4.0x50 | 3 | STD12 | 66 | 12.4 | 13 | 13.3 | 13.3 | 13.3 | 13.3 | 8.3 | 8.7 | 8.9 | 8.9 | 8.9 | 8.9 |
BTN160 | 8 | CNA4.0x50 | 4 | STD12 | 66 | 16.8 | 17.7 | 17.7 | 17.7 | 17.7 | 17.7 | 12.6 | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 |
BTN200 | 10 | CNA4.0x50 | 5 | STD12 | 66 | 21.1 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 16.9 | 17.8 | 17.8 | 17.8 | 17.8 | 17.8 |
BTN240 | 12 | CNA4.0x50 | 6 | STD12 | 66 | 25.3 | 26.6 | 26.6 | 26.6 | 26.6 | 26.6 | 21.1 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
HB: hovedbjælken; SB: sekundærbjælken
Længden af dornen er lig med bredden af sekundærbjælken.
For bjælker med en hældning β skal bæreevnen ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
Bæreevnerne i denne tabel gælder også ved bjælke-bjæælke samling med delvis udsømning.
R2,k bæreevner beregnes som R2,k = R1,k x (antal dorne - 1) / (antal dorne).
Den øverste dorn regnes ikke med ved opadrettet bæreevner da den er placeret i et åbent hul.
For yderligere information henvies til ETA'en.
Karakteristisk bæreevne - Bjælke-søjlesamling - R3.k og R4.k
Art. nr. | Karakteristisk bæreevne - Bjælke-søjlesamling - delvis udsømning | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Udsømning |
Søjle- bredde | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | Min. | R3,k | R4,k | ||||||||
Antal | Type | Antal | Type | Længden af dornen [mm] | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||||
BTN90 | 4 | CNA4.0x50 | 4 | STD8 | 66 | 1.2 | 1.6 | 2 | 2.4 | 2.4 | 2.4 | 3.9 |
BTN120 | 6 | CNA4.0x50 | 3 | STD12 | 66 | 1.8 | 2.4 | 3 | 3.6 | 4.1 | 4.1 | 5.9 |
BTN160 | 8 | CNA4.0x50 | 4 | STD12 | 66 | 2.3 | 3 | 3.6 | 3.9 | 3.9 | 3.9 | 7.8 |
BTN200 | 10 | CNA4.0x50 | 5 | STD12 | 66 | 2.9 | 3.8 | 4.6 | 5.5 | 6.2 | 6.3 | 9.8 |
BTN240 | 12 | CNA4.0x50 | 6 | STD12 | 66 | 3.4 | 4.2 | 5.2 | 6 | 6.1 | 6.1 | 11.8 |
HB: hovedbjælken; SB: sekundærbjælken
Længden af dornen er lig med bredden af sekundærbjælken.
Bæreevnerne R4,k gælder for alle længder dorne.

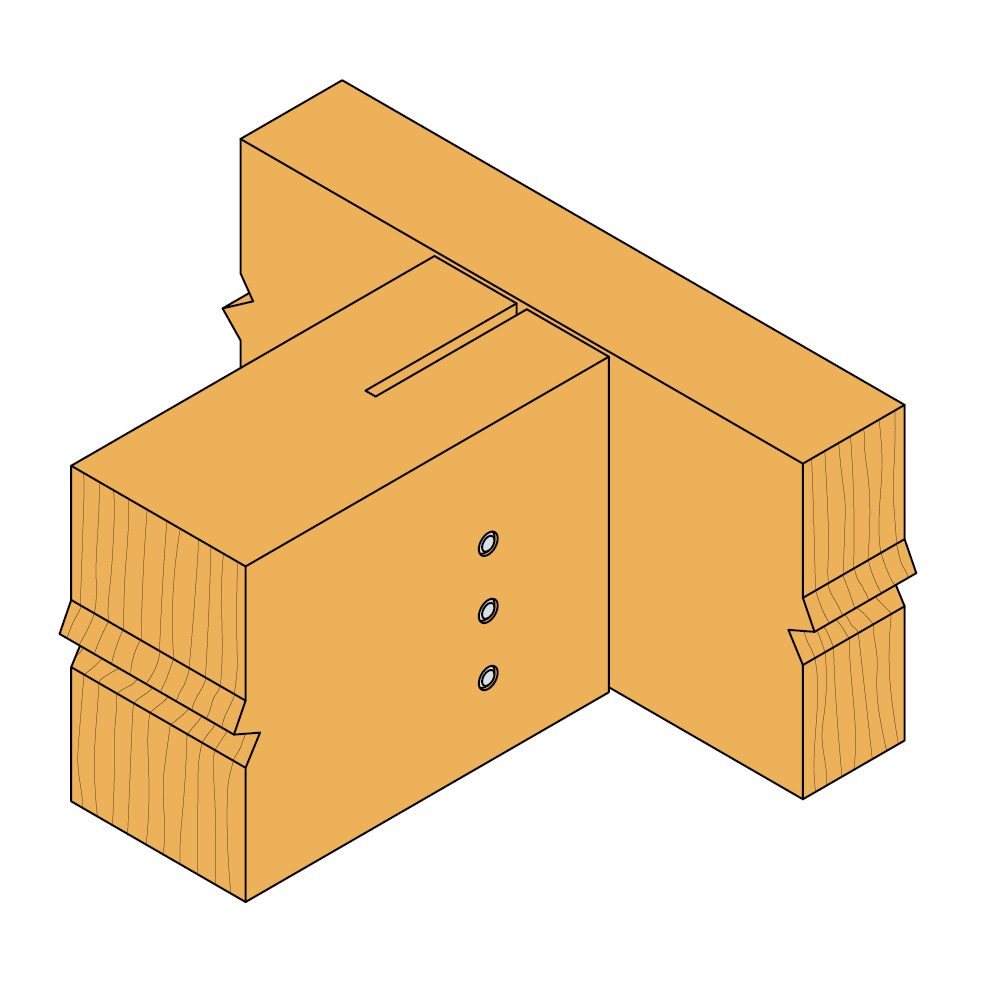

Installation
Installation
Fastgørelse

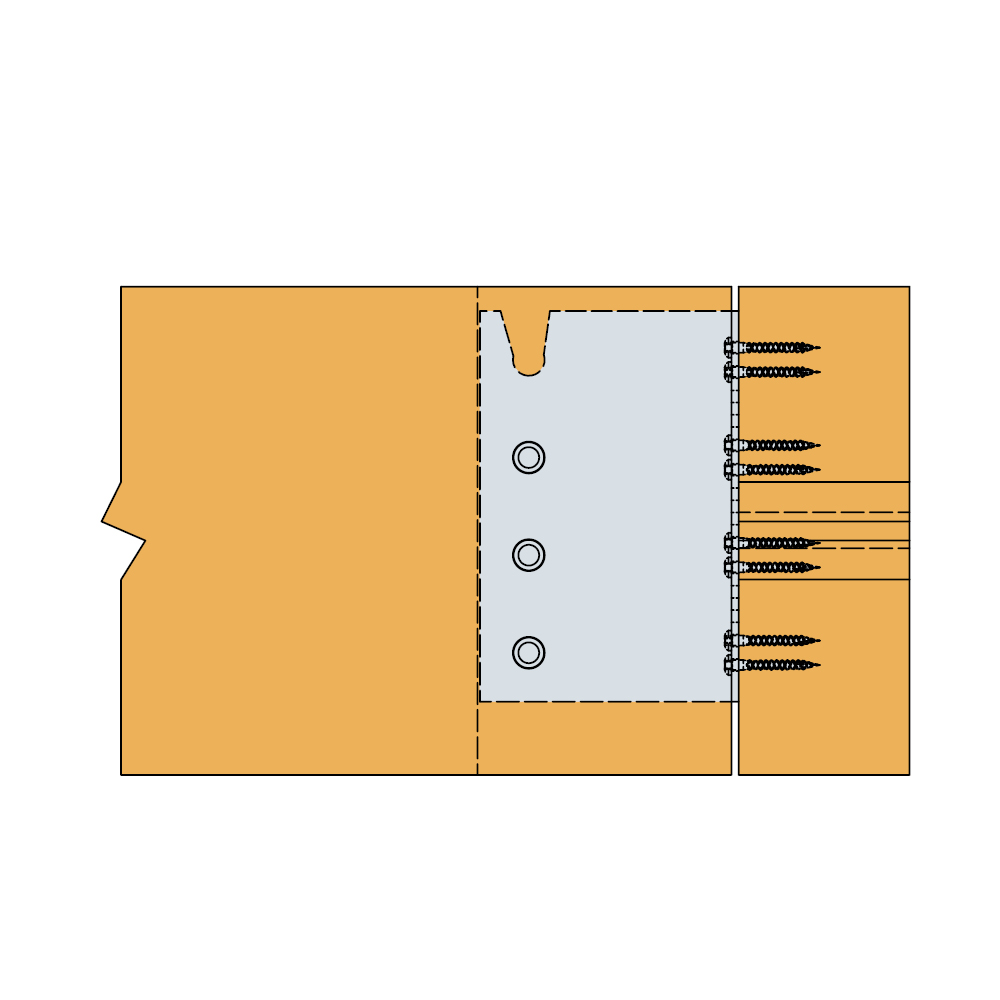

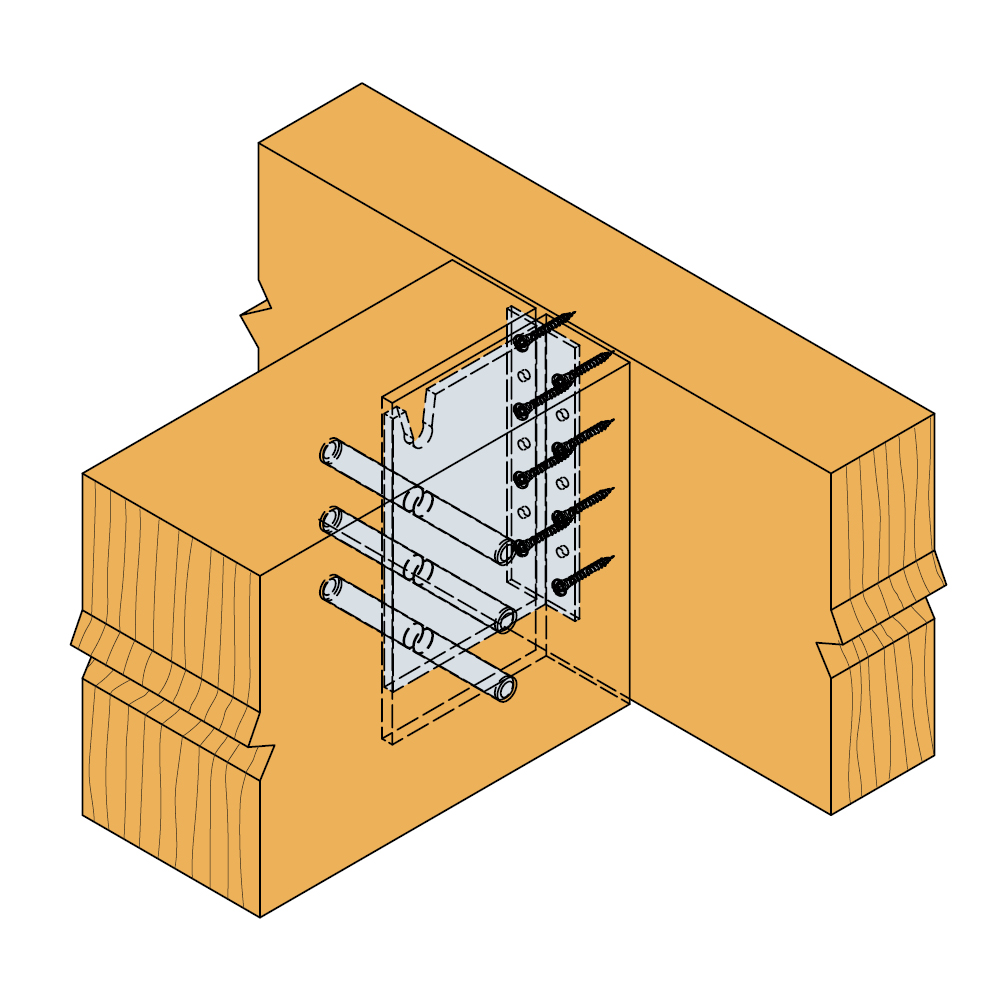

- Ved montage på hovedbjælken/søjlen anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
- I sekundær-bjælken skæres en slids i endetræet på 7-8 mm samt forbores for dorne Ø8 eller Ø12, anvend evt. boreskabeloner. Afstanden fra dornhul til kanten af bjælken skal være min 36 mm for Ø12 dorne samt 25 mm for Ø8 dorne.
