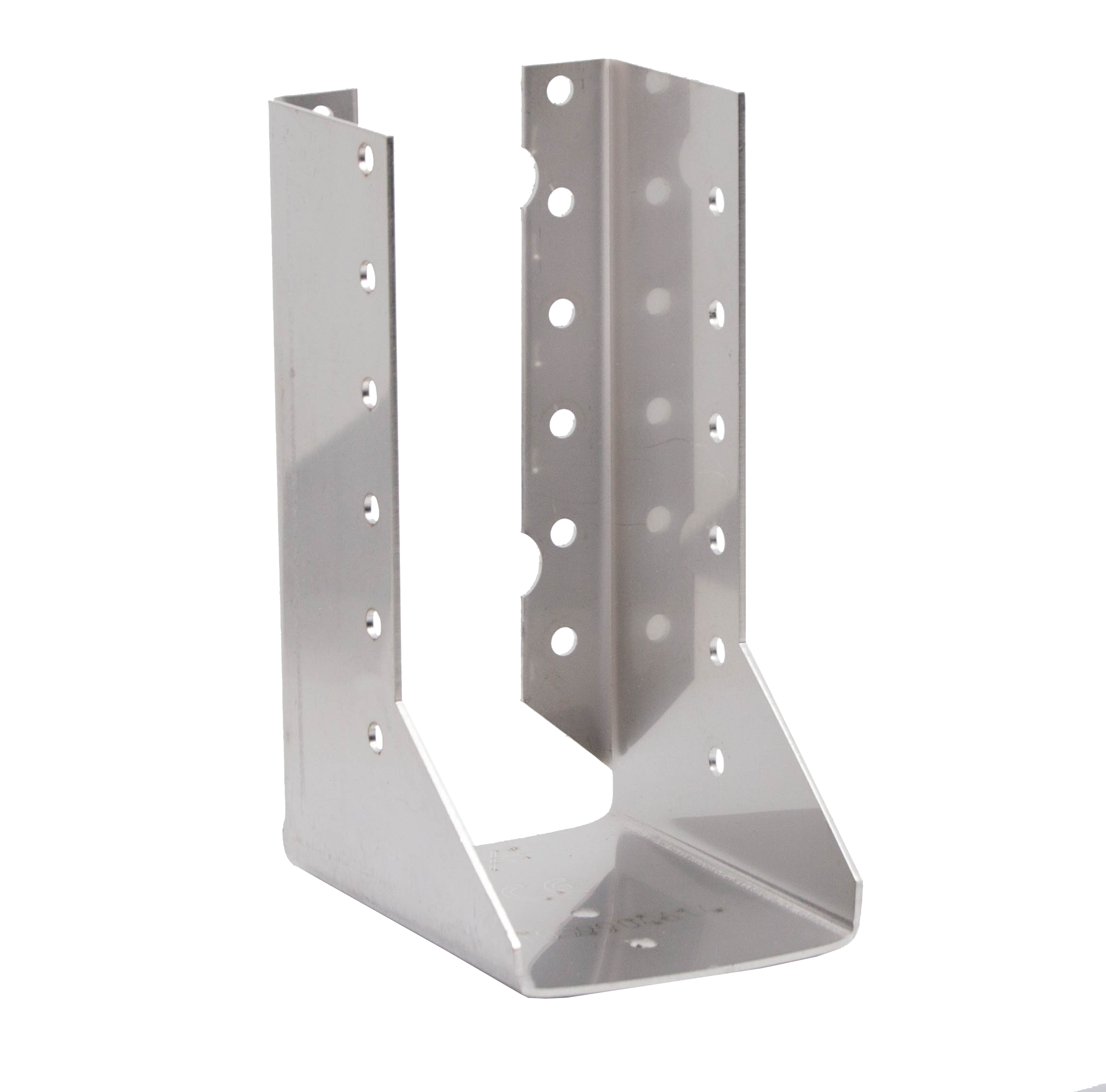

BSIN

Bjælkesko

Bjælkesko BSIN med indadvendte flige anvendes til samlinger imellem træbjælker i samme plan, hvor man ikke ønsker synlige flige på hovedbjælken.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Varmforzinket stål 20 µm

Produktinformationer

Billeder

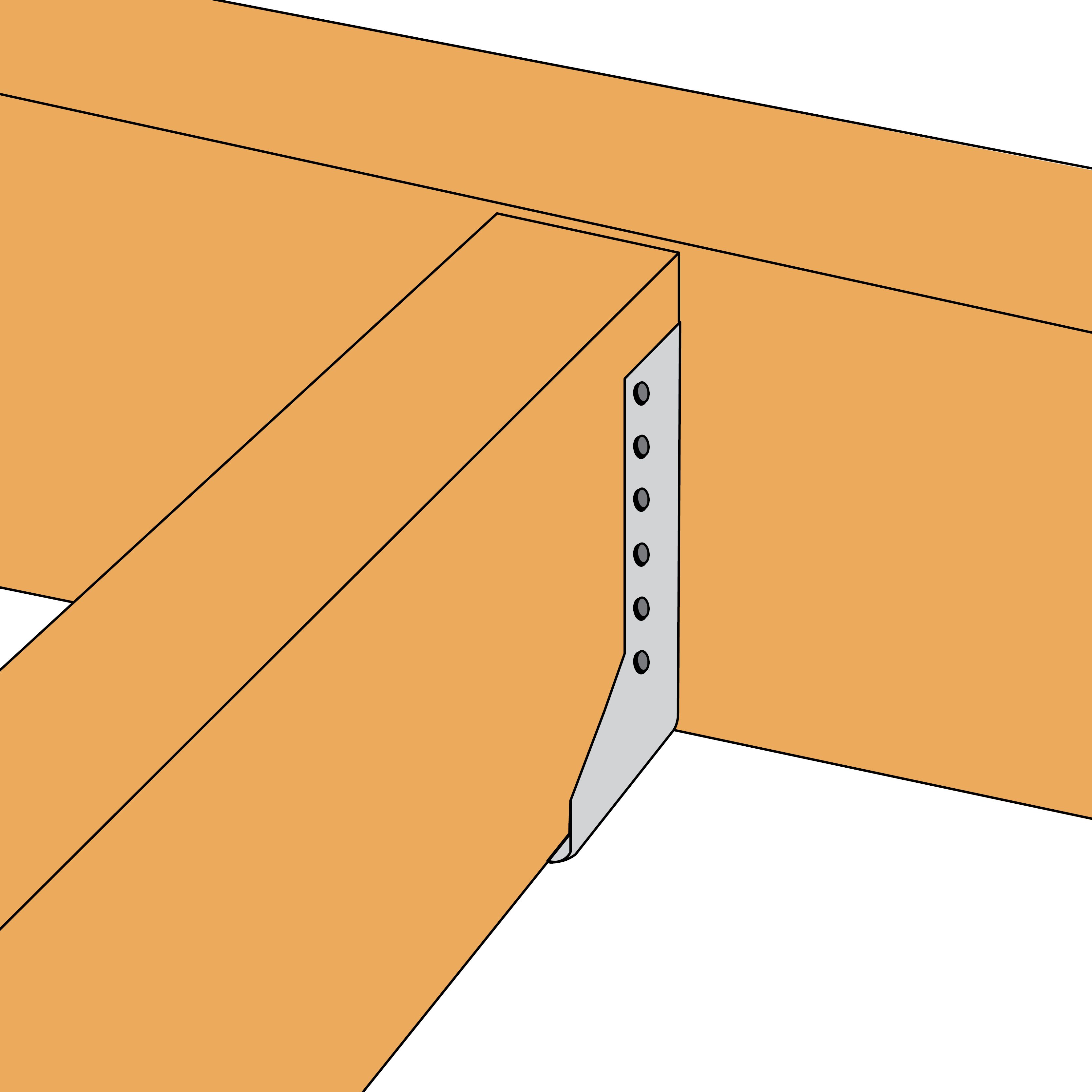

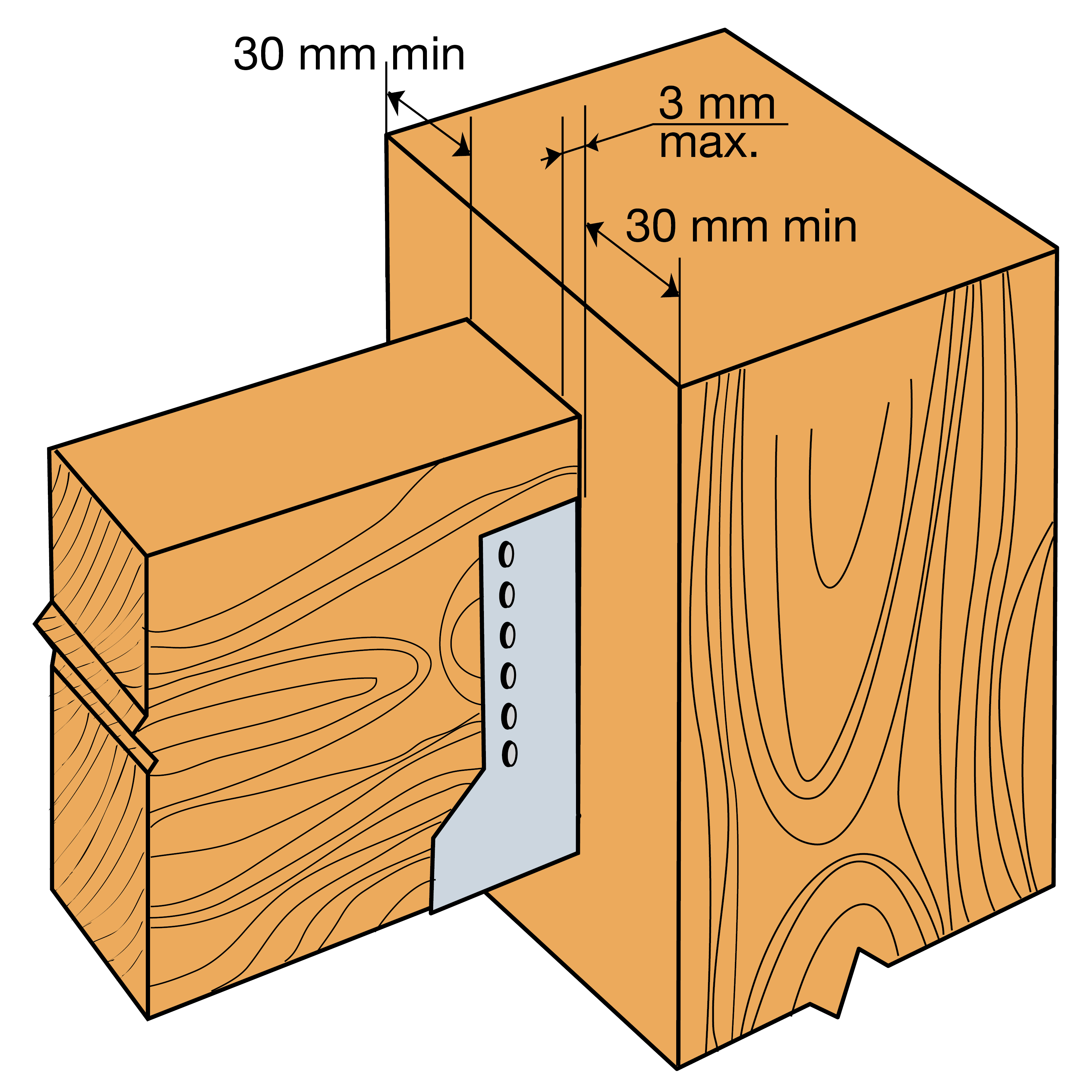

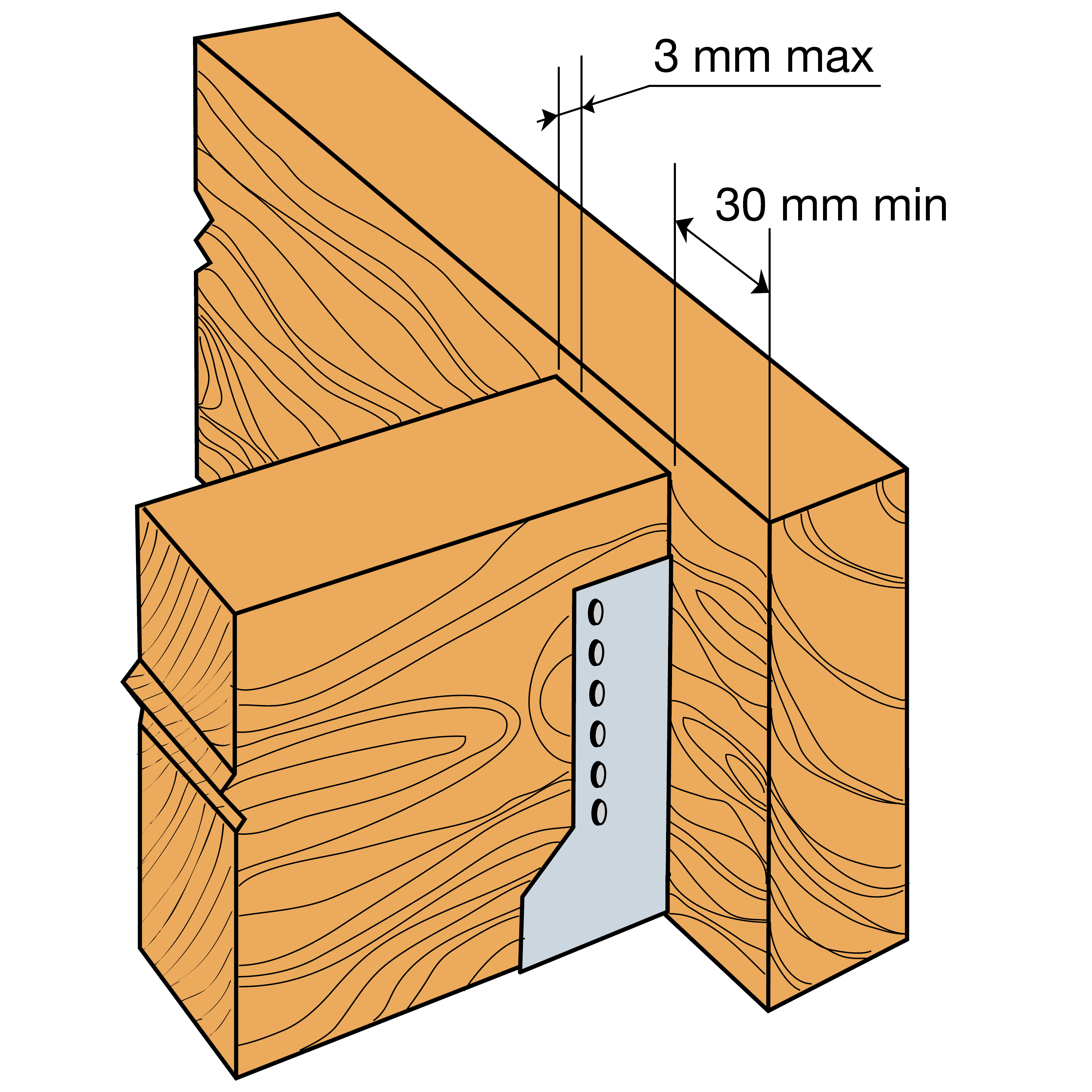

Fuld udsømning

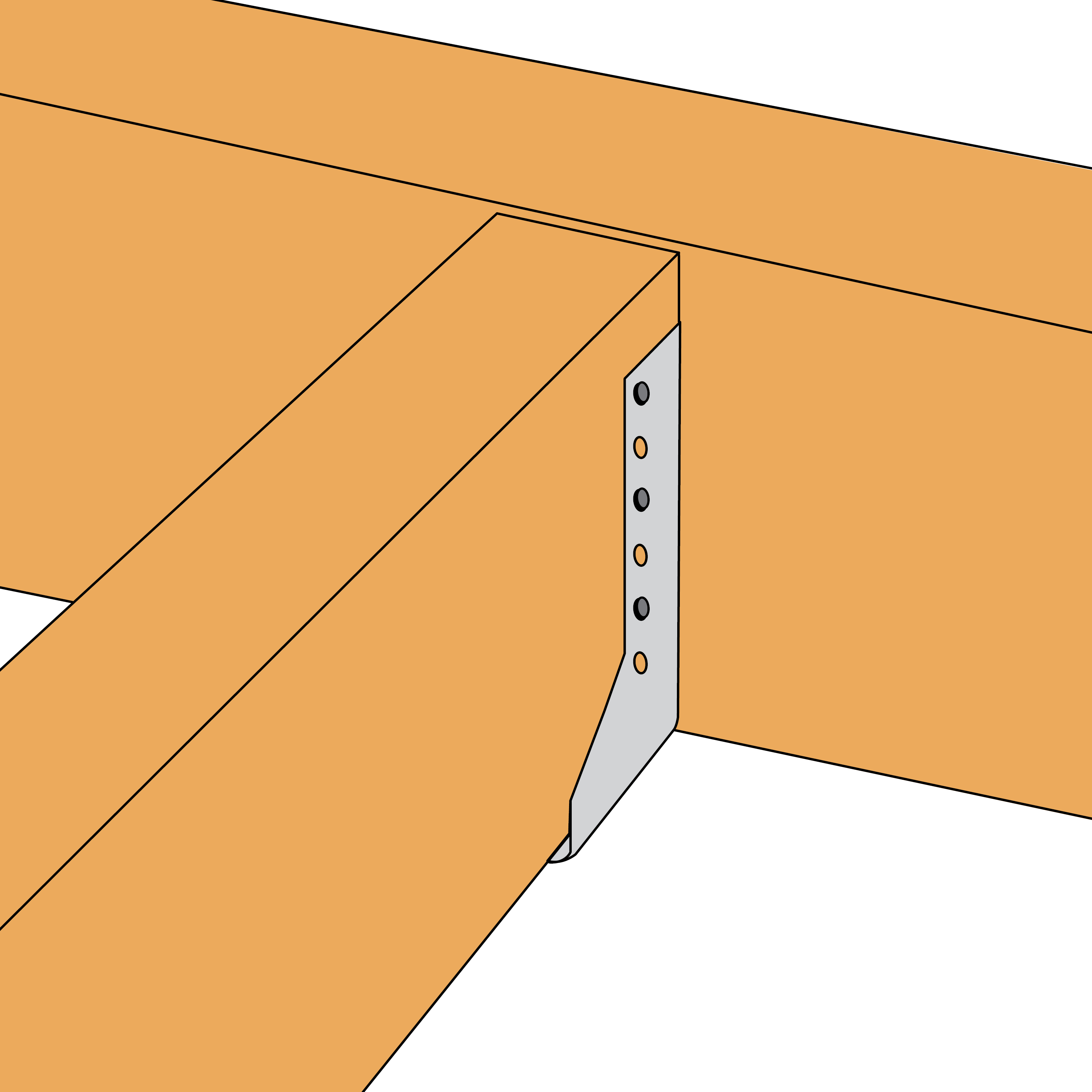

Delvis udsømning

C_Joist Hanger_Load direction_Ill_Instld_EU_FR_CY.jpg

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - som giver en zink lagtykkelse på ca. 20 μm

Fordele

Ved bjælkesko med bredder mindre end 76 mm er fligene mod hovedbjælken (C-målet) halveret, hvilket også betyder, at fastgørelse med bolte til hovedbjælken ikke er mulig

Applikationer

Samlinger

Træ-træ samlinger

Anvendelsesområder

Anvendes til samling af træbjælker i samme plan

Teknisk data

Dimensioner

Dimensioner

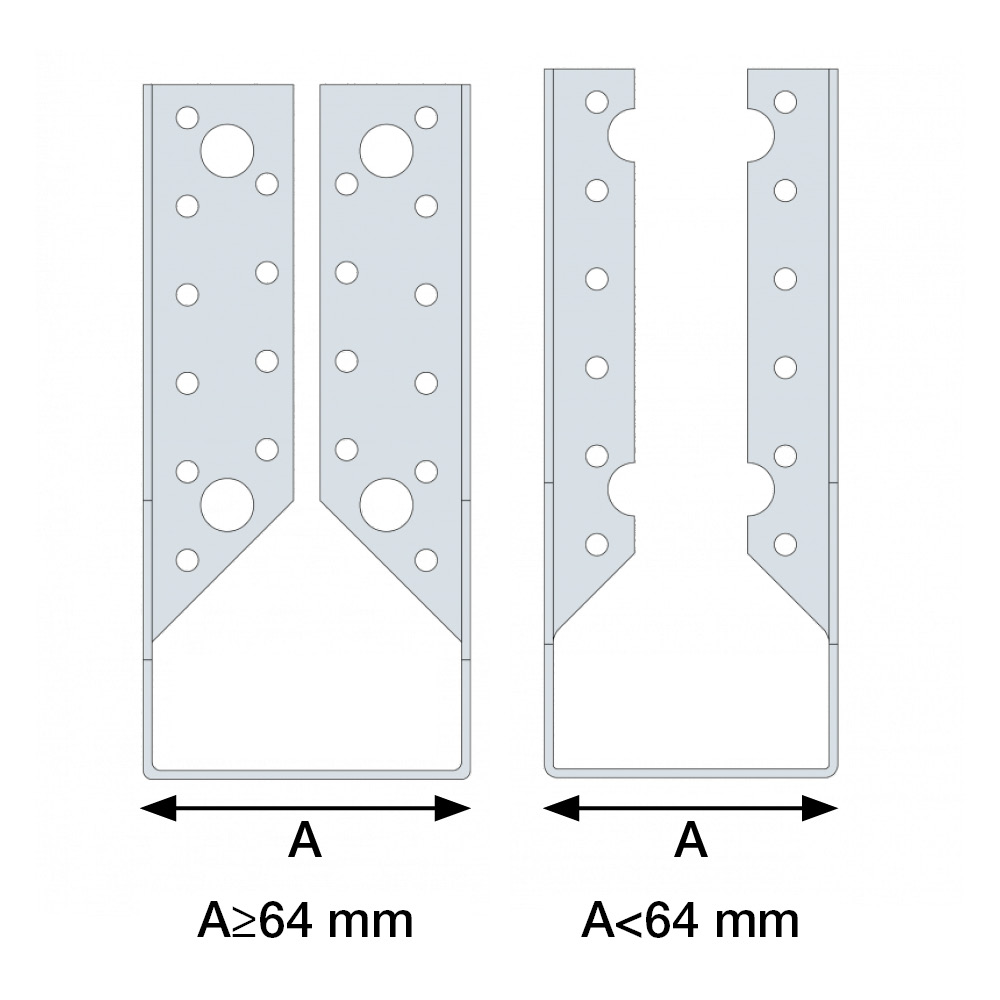

Art. nr.	DB nr.	Sekundærbjælke størrelse [mm]				Dimensioner [mm]						Huller, HB	Huller, SB
		Bredde		Højde		A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
		min	max	min	max	A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]
BSIN45/78	1971583	43	45	88	116	45	77.5	76	17.5	82	2	4	4
BSIN45/127	1971582	43	45	138	191	45	127.5	84	18.5	86	2	8	8
BSIN48/126	1971584	46	48	136	189	48	126	84	18.5	86	2	8	8
BSIN51/100	1971586	49	51	110	149	51	99.5	76	17.5	82	2	6	6
BSIN60/95	1971588	58	60	105	143	60	95	76	17.5	82	2	6	6
BSIN64/93	1971590	62	64	103	140	64	93	76	34	82	2	10	6
BSIN64/118	1971589	62	64	128	177	64	118	76	34	82	2	16	9
BSIN76/112	1971591	74	76	122	168	76	112	76	34	82	2	16	9
BSIN90/145	1971597	88	90	165	240	90	145	76	34	82	2	20	12
BSIN100/140	1971572	98	100	150	210	100	140	76	34	82	2	20	12
BSIN115/193	1971576	113	115	202	289	115	192.5	76	34	82	2	32	16

HB: Hovedbjælken; SB: Sekundærbjælken

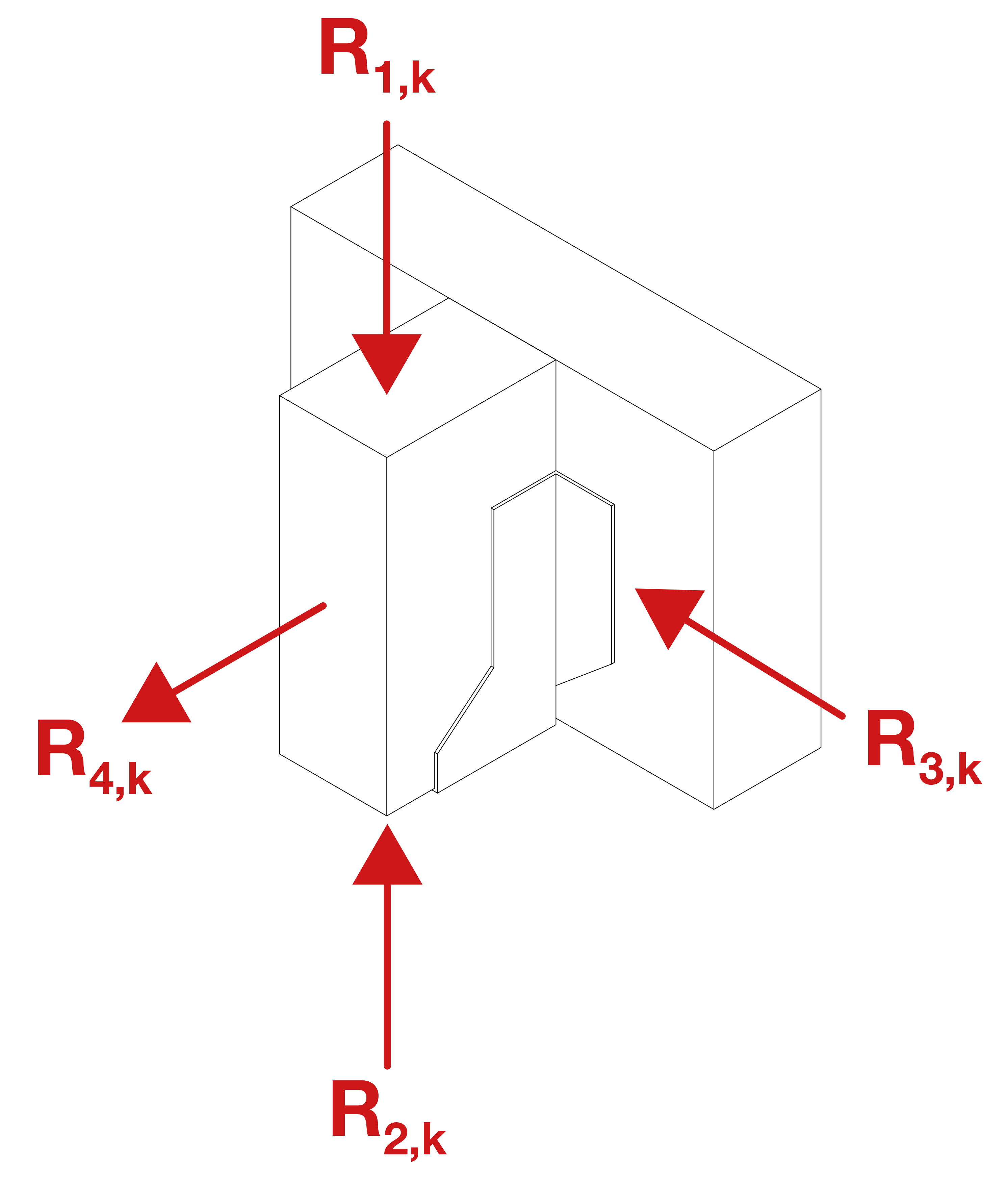

Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning

Art. nr.	Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
	Udsømning		Karakteristisk bæreevne [kN]
	HB	SB	R_1.k			R_2.k			R_3.k			R_4.k
	Antal	Antal	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60
BSIN45/78	4	4	2.6	3.1	-	1.5	1.9	-	0.3	0.4	-	1.2	1.5	-
BSIN45/127	8	8	8.3	9.6	-	4.5	5.4	-	1.3	1.4	-	2.5	2.9	-
BSIN48/126	8	8	8.2	9.5	-	4.5	5.4	-	1.3	1.4	-	2.5	2.9	-
BSIN51/100	6	6	4	4.7	-	2.8	3.4	-	0.7	0.7	-	1.8	2.2	-
BSIN60/95	6	6	3.7	4.3	-	2.8	3.4	-	0.7	0.7	0.9	1.8	2.2	3.7
BSIN64/93	10	6	6.6	7.8	12.4	4.2	5	8.2	1.2	1.3	1.7	3.1	3.7	6.2
BSIN64/118	16	9	11.8	13.9	21.7	9.5	11.3	18	2.6	2.8	3.6	4.9	5.9	9.8
BSIN76/112	16	9	10.8	12.7	20	9.5	11.3	18	2.6	2.8	3.7	4.9	5.9	9.8
BSIN90/145	20	12	17.3	20.2	30.7	13.3	15.9	25	3.3	3.6	4.6	6.1	7.4	12.3
BSIN100/140	20	12	16.4	19.2	29.4	13.3	15.9	25	3.3	3.6	4.7	6.1	7.4	12.3
BSIN115/193	32	16	30.2	33	42.5	26.6	29.3	37.8	6.4	7	9	9.8	11.8	19.7

HB: Hovedbjælken; SB: Sekundærbjælken

Eftervisning ved kombineret last:

Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning

Art. nr.	Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
	Udsømning		Karakteristisk bæreevne [kN]
	HB	SB	R_1.k			F₂			R_3.k			R_4.k
	Antal	Antal	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60	CNA 4.0x35	CNA 4.0x40	CNA 4.0x60
BSIN64/93	6	4	3.7	4.4	7	2.8	3.4	5.4	0.9	0.9	1.2	1.8	2.2	3.7
BSIN64/118	10	5	7.7	9	14	6.4	7.7	11.8	2.1	2.3	3	3.1	3.7	6.2
BSIN76/112	10	5	7.1	8.3	13	6.4	7.7	11.8	2.2	2.4	3	3.1	3.7	6.2
BSIN90/145	12	6	11	12.8	18.9	8.7	10.3	14.2	2.4	2.6	3.4	3.7	4.4	7.4
BSIN100/140	12	6	10.5	12.3	18.6	8.7	10.3	14.2	2.4	2.6	3.4	3.7	4.4	7.4
BSIN115/193	16	8	16.8	18.4	23.6	13.3	14.6	18.9	3.3	3.6	4.6	4.9	5.9	9.8

HB: Hovedbjælken; SB: Sekundærbjælken

Eftervisning ved kombineret last:

Certificeringer

Ydeevnedeklaration (DoP)

uk-dop-e06-0270-issue-6.pdf (97.22 KB)

2018-02-16

uk-dop-e06-0270-issue-5.pdf (42.13 KB)

2017-05-02

uk-dop-e06-0270-issue-4.pdf (42.18 KB)

2015-08-04

75780fe8534b90ce48aebde45823ff74574278a8-pdf.pdf (34.34 KB)

2013-06-20

995c4380357c32ba7cedd75630244e75762cfbf9.pdf (34.88 KB)

2013-03-01

25094a836344f558ba0765b8df770af81e7c45a7.pdf (31.95 KB)

ETA godkendelse (European Technical Assessment)

eta-060270-sst-rev-8-2022-2.pdf (10.42 MB)

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
