BSNN

Bjælkesko

Bjælkesko anvendes til samling af træbjælker i samme plan. Denne bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk.

Teknisk datablad

CE mærket

Aftalegrundlag

Udvendige flige

Anvendelsesklasse 2

EPD

Varmforzinket stål Z275

Tilgængelig i Connector Selector

BSNN_SSTBP_homepage_LV_en

BSNN_SSTBP_homepage_CZ_cs

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m² på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

BSNN bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk med M10 bolt
BSNN er godkendt til at optage udadrettet last

Applikationer

Samlinger

Træ
Beton
Murværk
Stål

Anvendelsesområder

Anvendes til samling af træbjælker i samme plan
Bolthuller i flige anvendes ved samling af træbjælker og beton eller murværk med M10 bolt
Det anbefales at vælge en bjælkesko der er min. 2/3 så høj som sekundærbjælken hvis denne ikke er stabiliseret i toppen.

Teknisk data

Dimensioner

Reference	Mål
	Andre			Sekundærbjælke størrelse[mm]				Dimensioner[mm]						Huller, HB		Huller, SB
	DB nr.	Antal pr. kasse	Vægt[kg]	Højde		Bredde		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Max. emnetykkelse[mm]	Rund		Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Max. emnetykkelse[mm]	Ø5[mm]	Ø13[mm]	Ø5[mm]
BSNN36/142	1971609	40	0.3	152	213	34	36	36	142	60	27	63	2	16	2	10
BSNN45/93	1971617	50	0.21	102	139	43	45	45	92	60	27	63	2	8	2	6
BSNN45/108	1971613	40	0.24	118	161	43	45	45	108	60	27	63	2	12	2	6
BSNN45/138	1971614	40	0.3	148	206	43	45	45	138	60	27	63	2	16	2	10
BSNN45/168	1971615	40	0.35	178	251	43	45	45	168	60	27	63	2	18	4	12
BSNN45/198	1971616	30	0.42	208	296	43	45	45	198	60	27	63	2	22	4	14
BSNN48/91	1971621	50	0.21	101	136	46	48	48	91	60	27	63	2	8	2	6
BSNN48/136	1971618	40	0.3	146	204	46	48	48	136	60	27	63	2	16	2	10
BSNN48/166	1971619	40	0.35	176	249	46	48	48	166	60	27	63	2	18	4	12
BSNN48/226	1971620	30	0.46	236	339	46	48	48	226	60	27	63	2	26	4	16
BSNN51/90	1971626	50	0.21	100	134	49	51	51	90	60	27	63	2	8	2	6
BSNN51/105	1971622	40	0.24	114	157	49	51	51	104	60	27	63	2	12	2	6
BSNN51/135	1971623	40	0.3	144	202	49	51	51	134	60	27	63	2	16	2	10
BSNN51/164	1971624	40	0.35	174	247	49	51	51	164	60	27	63	2	18	4	12
BSNN51/195	1971625	30	0.42	204	292	49	51	51	194	60	27	63	2	22	4	14
BSNN60/130	1971628	40	0.3	140	195	58	60	60	130	60	27	63	2	16	2	10
BSNN60/160	1971629	40	0.35	170	240	58	60	60	160	60	27	63	2	18	4	12
BSNN60/190	1971630	30	0.42	200	285	58	60	60	190	60	27	63	2	22	4	14
BSNN64/98	1971633	40	0.21	108	147	62	64	64	98	60	27	63	2	12	2	6
BSNN64/128	1971632	40	0.3	138	192	62	64	64	128	60	27	63	2	16	2	10
BSNN66/217	1971634	30	0.46	227	326	64	66	66	217	60	27	63	2	26	4	16
BSNN70/125	1971635	40	0.3	135	188	68	70	70	125	60	27	63	2	16	2	10
BSNN73/124	1971637	40	0.3	134	185	71	73	73	124	60	27	63	2	16	2	10
BSNN73/154	1971638	40	0.35	164	230	71	73	73	154	60	27	63	2	18	4	12
BSNN76/122	1971640	40	0.3	132	183	74	76	76	122	60	27	63	2	16	2	10
BSNN76/152	1971641	40	0.35	162	228	74	76	76	152	60	27	63	2	18	4	12
BSNN76/182	1971642	30	0.42	192	273	74	76	76	182	60	27	63	2	22	4	14
BSNN90/145	1971647	40	0.35	155	218	88	90	90	145	60	27	63	2	18	4	12
BSNN90/205	1971648	30	0.46	215	308	88	90	90	205	60	27	63	2	26	4	16
BSNN98/141	1971649	40	0.35	151	212	96	98	98	141	60	27	63	2	18	4	12
BSNN100/100	2084730	40	0.28	110	150	97	100	100	100	60	27	63	2	14	2	8
BSNN100/140	1971600	40	0.35	150	210	98	100	100	140	60	27	63	2	18	4	12
BSNN100/170	1971601	30	0.42	180	255	98	100	100	170	60	27	63	2	22	4	14
BSNN100/200	1971602	30	0.46	210	300	98	100	100	200	60	27	63	2	26	4	16
BSNN115/163	1971603	30	0.42	172	244	113	115	115	162	60	27	63	2	22	4	14
BSNN115/193	1971604	30	0.46	202	289	113	115	115	192	60	27	63	2	26	4	16
BSNN120/160	1971605	30	0.42	170	240	118	120	120	160	60	27	63	2	22	4	14
BSNN120/190	1971606	30	0.46	200	285	118	120	120	190	60	27	63	2	26	4	16
BSNN140/150	1971607	30	0.42	160	225	138	140	140	150	60	27	63	2	22	4	14
BSNN140/180	1971608	30	0.46	190	270	138	140	140	180	60	27	63	2	26	4	16

Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Træ-træ samling - Fuld udsømning
	Udsømning		Karakteristisk bæreevne[kN]
	HB	SB	R₁,ₖ				R₂,ₖ				R₃,ₖ				R4,k
	Antal	Antal	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40
BSNN36/142	16.0	10	17.7	-	-	-	5.4	-	-	-	6.7	-	-	-	6.1	-	-	-
BSNN45/93	8.0	6	7.2	8.4	-	16.1	4.7	4.7	-	4.6	3.4	3.9	-	9.5	3.7	4.4	-	11.5
BSNN45/108	12.0	6	11.4	13.4	-	18	5.7	5.7	-	5.6	4.8	5.5	-	11.5	4.9	5.9	-	11.5
BSNN45/138	16.0	10	17.1	19.9	-	27	6.6	6.6	-	6.5	6.7	7.7	-	17.3	6.1	7.4	-	19.1
BSNN45/168	18.0	12	22.1	25.4	-	31.5	7.4	7.4	-	7.3	7.8	9	-	20.4	7.3	8.9	-	23
BSNN45/198	22.0	14	26.6	29.3	-	36	8.2	8.2	-	8	9.2	10.6	-	24	8.5	10.4	-	26.8
BSNN48/91	8.0	6	7.1	8.4	-	15.9	5	5	-	5	3.4	3.9	-	9.5	3.7	4.4	-	11.5
BSNN48/136	16.0	10	16.9	19.7	-	27	7	7	-	7	6.7	7.7	-	17.3	6.1	7.4	-	19.1
BSNN48/166	18.0	12	21.9	25.2	-	31.5	7.9	7.9	-	7.9	7.8	9	-	20.4	7.3	8.9	-	23
BSNN48/226	26.0	16	29.9	32.9	-	40.5	9.4	9.4	-	9.4	10.5	12.1	-	27.4	9.8	11.8	-	30.6
BSNN51/90	8.0	6	6.9	8.2	-	15.8	5.2	5.2	-	5.3	3.4	3.9	-	9.5	3.7	4.4	-	11.5
BSNN51/105	12.0	6	11	12.9	-	18	6.3	6.3	-	6.4	4.8	5.5	-	11.5	4.9	5.9	-	11.5
BSNN51/135	16.0	10	16.7	19.4	-	27	7.4	7.4	-	7.5	6.7	7.7	-	17.3	6.1	7.4	-	19.1
BSNN51/164	18.0	12	21.7	25	-	31.5	8.3	8.3	-	8.5	7.8	9	-	20.4	7.3	8.9	-	23
BSNN51/195	22.0	14	26.6	29.3	-	36	9.2	9.2	-	9.4	9.2	10.6	-	24	8.5	10.4	-	26.8
BSNN60/130	16.0	10	16	18.7	27.6	27	8.5	8.5	8.5	8.5	6.7	7.7	11.3	17.3	6.1	7.4	12.3	19.1
BSNN60/160	18.0	12	21.2	24.4	33	31.5	9.7	9.7	9.7	9.7	7.8	9	13.2	20.4	7.3	8.9	14.8	23
BSNN60/190	22.0	14	26.6	29.3	37.8	36	10.7	10.7	10.7	10.7	9.2	10.6	15.6	24	8.5	10.4	17.2	26.8
BSNN64/98	12.0	6	10	11.8	18	18	7.6	7.6	7.6	7.6	4.8	5.5	7.9	11.5	4.9	5.9	9.8	11.5
BSNN64/128	16.0	10	15.7	18.3	27.2	27	9	9	9	9	6.7	7.7	11.3	17.3	6.1	7.4	12.3	19.1
BSNN66/217	26.0	16	29.9	32.9	42.5	40.5	12.7	12.7	12.7	13	10.5	12.1	17.9	27.4	9.8	11.8	19.7	30.6
BSNN70/125	16.0	10	15.2	17.8	26.5	27	9.7	9.7	9.7	9.9	6.7	7.7	11.3	17.3	6.1	7.4	12.3	19.1
BSNN73/124	16.0	10	14.9	17.5	26.2	27	10.1	10.1	10.1	9.9	6.7	7.7	11.3	17.3	6.1	7.4	12.3	19.1
BSNN73/154	18.0	12	20.3	23.5	33	31.5	11.5	11.5	11.5	11.3	7.8	9	13.2	20.4	7.3	8.9	14.8	23
BSNN76/122	16.0	10	14.7	17.2	25.8	27	10.4	10.4	10.4	10.8	6.7	7.7	11.3	17.3	6.1	7.4	12.3	19.1
BSNN76/152	18.0	12	20.1	23.3	33	31.5	11.9	11.9	11.9	11.9	7.8	9	13.2	20.4	7.3	8.9	14.8	23
BSNN76/182	22.0	14	26.6	29.3	37.8	36	13.2	13.2	13.2	13.2	9.2	10.6	15.6	24	8.5	10.4	17.2	26.8
BSNN90/145	18.0	12	19	22.2	32.3	31.2	13.7	13.7	13.7	13.7	7.8	9	13.2	20.4	7.3	8.9	14.8	23
BSNN90/205	26.0	16	29.9	32.9	42.5	40.5	16.7	16.7	16.7	16.7	10.5	12.1	17.9	27.4	9.8	11.8	19.7	30.6
BSNN98/141	18.0	12	18.4	21.5	31.5	31.5	14.6	14.6	14.6	14.9	7.8	9	13.2	20.4	7.3	8.9	14.8	23
BSNN100/100	14.0	8	9.9	11.8	18.4	22.5	11.3	12.1	12.1	-	5.6	6.4	9.4	-	4.9	5.9	9.8	-
BSNN100/140	18.0	12	18.2	21.3	31.3	31.5	14.9	14.9	14.9	14.9	7.8	9	13.2	20.4	7.3	8.9	14.8	23
BSNN100/170	22.0	14	24.9	28.9	37.8	36	16.7	16.7	16.7	16.7	9.2	10.6	15.6	24	8.5	10.4	17.2	26.8
BSNN100/200	26.0	16	29.9	32.9	42.5	40.5	18.3	18.3	18.3	18.3	10.5	12.1	17.9	27.4	9.8	11.8	19.7	30.6
BSNN115/163	22.0	14	23.7	27.5	37.8	36	18.7	18.7	18.7	18.6	9.2	10.6	15.6	24	8.5	10.4	17.2	26.8
BSNN115/193	26.0	16	29.9	32.9	42.5	40.5	20.6	20.6	20.6	20.5	10.5	12.1	17.9	27.4	9.8	11.8	19.7	30.6
BSNN120/160	22.0	14	23.2	27.1	37.8	36	19.3	19.3	19.3	19.3	9.2	10.6	15.6	24	8.5	10.4	17.2	26.8
BSNN120/190	26.0	16	29.9	32.9	42.5	40.5	21.4	21.4	21.4	21.4	10.5	12.1	17.9	27.4	9.8	11.8	19.7	30.6
BSNN140/150	22.0	14	21.4	25	37.1	36	21.7	21.7	21.7	21.7	9.2	10.6	15.6	24	8.5	10.4	17.2	26.8
BSNN140/180	26.0	16	29	32.9	42.5	40.5	24.1	24.1	24.1	24.1	10.5	12.1	17.9	27.4	9.8	11.8	19.7	30.6

Kapaciteterne for R₂ er bestemt for en bjælke med højden 4/3 x B hvor B = højden af BSNN.
For mindre størrelser kan højre værdier muligvis opnåes ifg. ETA.

HB: hovedbjælken; SB: sekundærbjælken

Eftervisning ved kombineret last:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Delvis udsømning
	Udsømning		Karakteristisk bæreevne[kN]
	HB	SB	R₁,ₖ				R₂,ₖ				R₃,ₖ				R4,k
	Antal	Antal	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CSA 5.0x40
BSNN36/142	10.0	6.0	11.9	-	-	-	5.4	-	-	-	2.4	-	-	-	6.1	-	-	-
BSNN45/93	6.0	3.0	6.4	7.4	-	11.3	3.8	4.5	-	4.6	1.3	1.4	-	1.7	2.8	3.1	-	5.7
BSNN45/108	8.0	4.0	8.3	9.7	-	13.5	5.7	5.7	-	5.6	2	2.2	-	2.7	4.9	5.9	-	7.7
BSNN45/138	10.0	6.0	11.5	13.3	-	18	6.6	6.6	-	6.5	2.4	2.7	-	3.3	6.1	7.4	-	11.5
BSNN45/168	12.0	6.0	13.3	14.6	-	18	7.4	7.4	-	7.3	2.9	3.2	-	3.9	7.3	8.9	-	11.5
BSNN45/198	14.0	8.0	16.6	18.3	-	22.5	8.2	8.2	-	8	3.3	3.6	-	4.4	8.5	10.4	-	15.3
BSNN48/91	6.0	3.0	6.3	7.4	-	11.3	3.8	4.5	-	5	1.3	1.4	-	1.7	2.8	3.1	-	5.7
BSNN48/136	10.0	6.0	11.4	13.2	-	18	7	7	-	7	2.4	2.7	-	3.3	6.1	7.4	-	11.5
BSNN48/166	12.0	6.0	13.3	14.6	-	18	7.9	7.9	-	7.9	2.9	3.2	-	3.9	7.3	8.9	-	11.5
BSNN48/226	16.0	8.0	16.6	18.3	-	22.5	9.4	9.4	-	9.4	3.7	4.1	-	5	9.8	11.8	-	15.3
BSNN51/90	6.0	3.0	6.2	7.2	-	11.3	3.8	4.5	-	5.3	1.3	1.4	-	1.7	2.8	3.1	-	5.7
BSNN51/105	8.0	4.0	8	9.4	-	13.5	5.9	6.3	-	6.4	2	2.2	-	2.7	4.9	5.9	-	7.7
BSNN51/135	10.0	6.0	11.3	13.1	-	18	7.4	7.4	-	7.5	2.4	2.7	-	3.3	6.1	7.4	-	11.5
BSNN51/164	12.0	6.0	13.3	14.6	-	18	8.3	8.3	-	8.5	2.9	3.2	-	3.9	7.3	8.9	-	11.5
BSNN51/195	14.0	8.0	16.6	18.3	-	22.5	9.2	9.2	-	9.4	3.3	3.6	-	4.4	8.5	10.4	-	15.3
BSNN60/130	10.0	6.0	10.9	12.6	18.3	18	8.3	8.5	8.5	8.5	2.4	2.7	3.5	3.3	6.1	7.4	12	11.5
BSNN60/160	12.0	6.0	13.3	14.6	18.9	18	9.7	9.7	9.7	9.7	2.9	3.2	4.1	3.9	7.3	8.9	12	11.5
BSNN60/190	14.0	8.0	16.6	18.3	23.6	22.5	10.7	10.7	10.7	10.7	3.3	3.6	4.7	4.4	8.5	10.4	16	15.3
BSNN64/98	8.0	4.0	7.4	8.7	13	13.5	5.9	7	7.6	7.6	2	2.2	2.9	2.7	4.9	5.9	8	7.7
BSNN64/128	10.0	6.0	10.7	12.4	18.1	18	8.3	9	9	9	2.4	2.7	3.5	3.3	6.1	7.4	12	11.5
BSNN66/217	16.0	8.0	16.6	18.3	23.6	22.5	12.7	12.7	12.7	13	3.7	4.1	5.2	5	9.8	11.8	16	15.3
BSNN70/125	10.0	6.0	10.4	12.1	17.7	18	8.3	9.7	9.7	9.9	2.4	2.7	3.5	3.3	6.1	7.4	12	11.5
BSNN73/124	10.0	6.0	10.2	12	17.5	18	8.3	9.8	10.1	9.9	2.4	2.7	3.5	3.3	6.1	7.4	12	11.5
BSNN73/154	12.0	6.0	13.3	14.6	18.9	18	10	11	11.5	11.3	2.9	3.2	4.1	3.9	7.3	8.9	12	11.5
BSNN76/122	10.0	6.0	10.1	11.8	17.3	18	8.3	9.8	10.4	10.4	2.4	2.7	3.5	3.3	6.1	7.4	12	11.5
BSNN76/152	12.0	6.0	13.3	14.6	18.9	18	10	11	11.9	11.9	2.9	3.2	4.1	3.9	7.3	8.9	12	11.5
BSNN76/182	14.0	8.0	16.6	18.3	23.6	22.5	13.2	13.2	13.2	13.2	3.3	3.6	4.7	4.4	8.5	10.4	16	15.3
BSNN90/145	12.0	6.0	13.2	14.6	18.9	18	10	11	13.7	13.5	2.9	3.2	4.1	3.9	7.3	8.9	12	11.5
BSNN90/205	16.0	8.0	16.6	18.3	23.6	22.5	13.3	14.6	16.7	16.7	3.7	4.1	5.2	5	9.8	11.8	16	15.3
BSNN98/141	12.0	6.0	12.7	14.6	18.9	18	10	11	14.2	13.5	2.9	3.2	4.1	3.9	7.3	8.9	12	11.5
BSNN100/100	8.0	4.0	7.3	8.6	12.9	13.5	6.6	7	9.4	-	2	2.2	2.9	-	4.9	5.9	8	-
BSNN100/140	12.0	6.0	12.6	14.6	18.9	18	10	11	14.2	13.5	2.9	3.2	4.1	3.9	7.3	8.9	12	11.5
BSNN100/170	14.0	8.0	16.6	18.3	23.6	22.5	13.3	14.6	16.7	16.7	3.3	3.6	4.7	4.4	8.5	10.4	16	15.3
BSNN100/200	16.0	8.0	16.6	18.3	23.6	22.5	13.3	14.6	18.3	18	3.7	4.1	5.2	5	9.8	11.8	16	15.3
BSNN115/163	14.0	8.0	15.8	18.3	23.6	22.5	13.3	14.6	18.7	18	3.3	3.6	4.7	4.4	8.5	10.4	16	15.3
BSNN115/193	16.0	8.0	16.6	18.3	23.6	22.5	13.3	14.6	18.9	18	3.7	4.1	5.2	5	9.8	11.8	16	15.3
BSNN120/160	14.0	8.0	15.6	18.1	23.6	22.5	13.3	14.6	18.9	18	3.3	3.6	4.7	4.4	8.5	10.4	16	15.3
BSNN120/190	16.0	8.0	16.6	18.3	23.6	22.5	13.3	14.6	18.9	18	3.7	4.1	5.2	5	9.8	11.8	16	15.3
BSNN140/150	14.0	8.0	14.4	16.8	23.6	22.5	13.3	14.6	18.9	18	3.3	3.6	4.7	4.4	8.5	10.4	16	15.3
BSNN140/180	16.0	8.0	16.6	18.3	23.6	22.5	13.3	14.6	18.9	18	3.7	4.1	5.2	5	9.8	11.8	16	15.3

Kapaciteterne for R₂ er bestemt for en bjælke med højden 4/3 x B hvor B = højden af BSNN.
For mindre størrelser kan højre værdier muligvis opnåes ifg. ETA.

HB: hovedbjælken; SB: sekundærbjælken

Eftervisning ved kombineret last:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

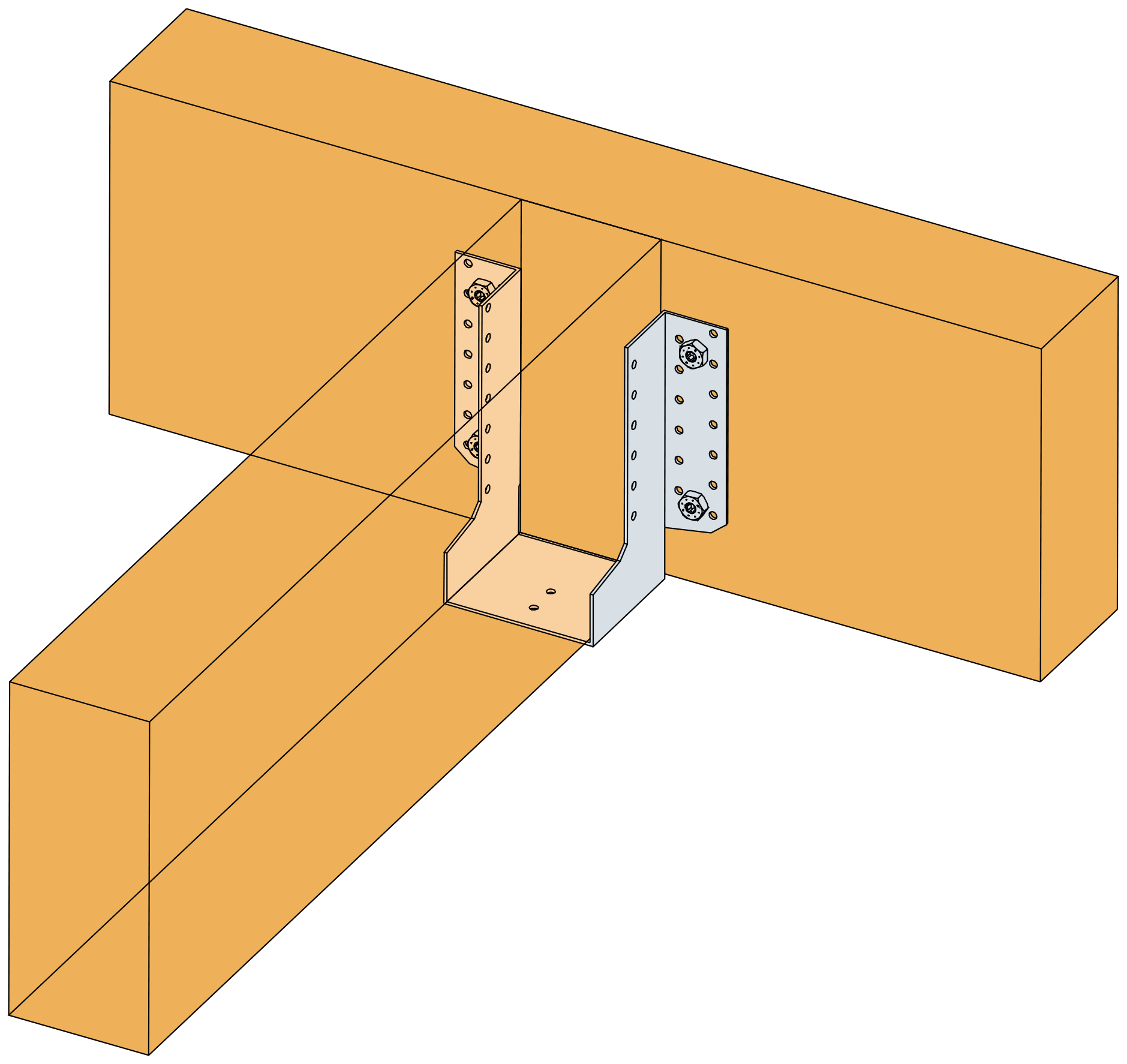

Karakteristisk bæreevne - træ-træsamling - med SSH beslagskruer

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Træ-træsamling - med SSH beslagskrue
	Udsømning				Karakteristisk bæreevne[kN]
	HB		SB		R₁,ₖ			R₂,ₖ			R₃,ₖ			R4,k
	Antal	Type	Antal	Type	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CNA4.0x35	CNA 4.0x40	CNA 4,0x60
BSNN36/142	2.0	SSH10x50	10.0	CNA	9.4	-	-	9.4	-	-	1.4	-	-	5	-	-
BSNN45/93	2.0	SSH10x50	6.0	CNA	7.8	8.5	-	7.8	8.3	-	2.5	2.9	-	5	5	-
BSNN45/108	2.0	SSH10x50	6.0	CNA	7.8	8.5	-	7.8	8.6	-	1.9	2	-	5	5	-
BSNN45/138	2.0	SSH10x50	10.0	CNA	9.4	9.4	-	9.4	9.4	-	1.4	1.5	-	5	5	-
BSNN45/168	4.0	SSH10x50	12.0	CNA	15.6	16.3	-	15.7	16.4	-	2.6	2.7	-	10	10	-
BSNN45/198	4.0	SSH10x50	14.0	CNA	16.6	16.6	-	16.6	16.6	-	2.1	2.2	-	10	10	-
BSNN48/91	2.0	SSH10x50	6.0	CNA	7.8	8.5	-	7.8	8.3	-	2.5	2.9	-	5	5	-
BSNN48/136	2.0	SSH10x50	10.0	CNA	9.4	9.4	-	9.4	9.4	-	1.4	1.5	-	5	5	-
BSNN48/166	4.0	SSH10x50	12.0	CNA	15.6	16.3	-	15.7	16.4	-	2.6	2.7	-	10	10	-
BSNN48/226	4.0	SSH10x50	16.0	CNA	17.5	17.5	-	17.5	17.5	-	2.1	2.2	-	10	10	-
BSNN51/90	2.0	SSH10x50	6.0	CNA	7.8	8.5	-	7.8	8.3	-	2.5	2.9	-	5	5	-
BSNN51/105	2.0	SSH10x50	6.0	CNA	7.8	8.5	-	7.8	8.6	-	1.9	2	-	5	5	-
BSNN51/135	2.0	SSH10x50	10.0	CNA	9.4	9.4	-	9.4	9.4	-	1.4	1.5	-	5	5	-
BSNN51/164	4.0	SSH10x50	12.0	CNA	15.6	16.3	-	15.7	16.4	-	2.6	2.7	-	10	10	-
BSNN51/195	4.0	SSH10x50	14.0	CNA	16.6	16.6	-	16.6	16.6	-	2.1	2.2	-	10	10	-
BSNN60/130	2.0	SSH10x50	10.0	CNA	9.4	9.4	9.4	9.4	9.4	9.4	1.4	1.5	2.3	5	5	5
BSNN60/160	4.0	SSH10x50	12.0	CNA	15.6	16.3	16.6	15.7	16.4	16.6	2.6	2.7	3.7	10	10	10
BSNN60/190	4.0	SSH10x50	14.0	CNA	16.6	16.6	16.6	16.6	16.6	16.6	2.1	2.2	3	10	10	10
BSNN64/98	2.0	SSH10x50	6.0	CNA	7.8	8.5	9.2	7.8	8.6	9.2	1.9	2	3	5	5	5
BSNN64/128	2.0	SSH10x50	10.0	CNA	9.4	9.4	9.4	9.4	9.4	9.4	1.4	1.5	2.3	5	5	5
BSNN66/217	4.0	SSH10x50	16.0	CNA	17.5	17.5	17.5	17.5	17.5	17.5	2.1	2.2	2.8	10	10	10
BSNN70/125	2.0	SSH10x50	10.0	CNA	9.4	9.4	9.4	9.4	9.4	9.4	1.4	1.5	2.3	5	5	5
BSNN73/124	2.0	SSH10x50	10.0	CNA	9.4	9.4	9.4	9.4	9.4	9.4	1.4	1.5	2.3	5	5	5
BSNN73/154	4.0	SSH10x50	12.0	CNA	15.6	16.3	16.6	15.7	16.4	16.6	2.6	2.7	3.7	10	10	10
BSNN76/122	2.0	SSH10x50	10.0	CNA	9.4	9.4	9.4	9.4	9.4	9.4	1.4	1.5	2.3	5	5	5
BSNN76/152	4.0	SSH10x50	12.0	CNA	15.6	16.3	16.6	15.7	16.4	16.6	2.6	2.7	3.7	10	10	10
BSNN76/182	4.0	SSH10x50	14.0	CNA	16.6	16.6	16.6	16.6	16.6	16.6	2.1	2.2	3	10	10	10
BSNN90/145	4.0	SSH10x50	12.0	CNA	15.6	16.3	16.6	15.7	16.4	16.6	2.6	2.7	3.7	10	10	10
BSNN90/205	4.0	SSH10x50	16.0	CNA	17.5	17.5	17.5	17.5	17.5	17.5	2.1	2.2	2.8	10	10	10
BSNN98/141	4.0	SSH10x50	12.0	CNA	15.6	16.3	16.6	15.7	16.4	16.6	2.6	2.7	3.7	10	10	10
BSNN100/100	2.0	SSH10x50	8.0	CNA	-	-	-	-	-	-	-	-	-	-	-	-
BSNN100/140	4.0	SSH10x50	12.0	CNA	15.6	16.3	16.6	15.7	16.4	16.6	2.6	2.7	3.7	10	10	10
BSNN100/170	4.0	SSH10x50	14.0	CNA	16.6	16.6	16.6	16.6	16.6	16.6	2.1	2.2	3	10	10	10
BSNN100/200	4.0	SSH10x50	16.0	CNA	17.5	17.5	17.5	17.5	17.5	17.5	2.1	2.2	2.8	10	10	10
BSNN115/163	4.0	SSH10x50	14.0	CNA	16.6	16.6	16.6	16.6	16.6	16.6	2.1	2.2	3	10	10	10
BSNN115/193	4.0	SSH10x50	16.0	CNA	17.5	17.5	17.5	17.5	17.5	17.5	2.1	2.2	2.8	10	10	10
BSNN120/160	4.0	SSH10x50	14.0	CNA	16.6	16.6	16.6	16.6	16.6	16.6	2.1	2.2	3	10	10	10
BSNN120/190	4.0	SSH10x50	16.0	CNA	17.5	17.5	17.5	17.5	17.5	17.5	2.1	2.2	2.8	10	10	10
BSNN140/150	4.0	SSH10x50	14.0	CNA	16.6	16.6	16.6	16.6	16.6	16.6	2.1	2.2	3	10	10	10
BSNN140/180	4.0	SSH10x50	16.0	CNA	17.5	17.5	17.5	17.5	17.5	17.5	2.1	2.2	2.8	10	10	10

Kapaciteterne for R2 er bestemt for en bjælke med højden 4/3 x B hvor B = højden af BSNN.
For mindre størrelser kan højre værdier muligvis opnåes ifg. ETA.

HB: hovedbjælken; SB: sekundærbjælken

Eftervisning ved kombineret last:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Karakteristisk bæreevne - træ mod beton eller stål

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne mod beton eller stål
	Udsømning				Karakteristisk bæreevne[kN]
	HB		SB		R₁,ₖ			R₂,ₖ			R₃,ₖ			R4,k
	Antal	Type	Antal	Type	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CNA4.0x35	CNA 4.0x40	CNA 4,0x60	CNA4.0x35	CNA 4.0x40	CNA 4,0x60
BSNN36/142	2.0	Ø10	10.0	CNA	-	-	-	-	-	-	-	-	-	-	-	-
BSNN45/93	2.0	Ø10	6.0	CNA	13.3	14.2	-	4.7	4.7	-	10	11	-	5	5	-
BSNN45/108	2.0	Ø10	6.0	CNA	13.3	14.2	-	5.7	5.7	-	7.5	8.2	-	5	5	-
BSNN45/138	2.0	Ø10	10.0	CNA	14.2	14.2	-	6.6	6.6	-	9.1	10	-	5	5	-
BSNN45/168	4.0	Ø10	12.0	CNA	22.7	22.7	-	7.4	7.4	-	7.8	8.6	-	10	10	-
BSNN45/198	4.0	Ø10	14.0	CNA	22.7	22.7	-	8.2	8.2	-	8	8.9	-	10	10	-
BSNN48/91	2.0	Ø10	6.0	CNA	13.3	14.2	-	5	5	-	10.6	11.7	-	5	5	-
BSNN48/136	2.0	Ø10	10.0	CNA	14.2	14.2	-	7	7	-	9.7	10.6	-	5	5	-
BSNN48/166	4.0	Ø10	12.0	CNA	22.7	22.7	-	7.9	7.9	-	7.8	8.6	-	10	10	-
BSNN48/226	4.0	Ø10	16.0	CNA	22.7	22.7	-	9.4	9.4	-	9.2	10.2	-	10	10	-
BSNN51/90	2.0	Ø10	6.0	CNA	13.3	14.2	-	5.2	5.2	-	11.3	12.4	-	5	5	-
BSNN51/105	2.0	Ø10	6.0	CNA	13.3	14.2	-	6.3	6.3	-	8.5	9.3	-	5	5	-
BSNN51/135	2.0	Ø10	10.0	CNA	14.2	14.2	-	7.4	7.4	-	10.3	11.3	-	5	5	-
BSNN51/164	4.0	Ø10	12.0	CNA	22.7	22.7	-	8.3	8.3	-	7.8	8.6	-	10	10	-
BSNN51/195	4.0	Ø10	14.0	CNA	22.7	22.7	-	9.2	9.2	-	8.1	9	-	10	10	-
BSNN60/130	2.0	Ø10	10.0	CNA	14.2	14.2	-	8.5	8.5	-	12.1	13.3	-	5	5	-
BSNN60/160	4.0	Ø10	12.0	CNA	22.7	22.7	-	9.7	9.7	-	7.9	8.7	-	10	10	-
BSNN60/190	4.0	Ø10	14.0	CNA	22.7	22.7	-	10.7	10.7	-	8.1	9	-	10	10	-
BSNN64/98	2.0	Ø10	6.0	CNA	13.3	14.2	14.2	7.6	7.6	7.6	10.6	11.7	15.1	5	5	5
BSNN64/128	2.0	Ø10	10.0	CNA	14.2	14.2	14.2	9	9	9	12.9	14.2	18.3	5	5	5
BSNN66/217	4.0	Ø10	16.0	CNA	22.7	22.7	22.7	12.7	12.7	12.7	9.3	10.3	14.2	10	10	10
BSNN70/125	2.0	Ø10	10.0	CNA	14.2	14.2	14.2	9.7	9.7	9.7	14.1	15.5	20	5	5	5
BSNN73/124	2.0	Ø10	10.0	CNA	14.2	14.2	14.2	10.1	10.1	10.1	14.7	16.2	20.9	5	5	5
BSNN73/154	4.0	Ø10	12.0	CNA	22.7	22.7	22.7	11.5	11.5	11.5	8	8.8	11.7	10	10	10
BSNN76/122	2.0	Ø10	10.0	CNA	14.2	14.2	14.2	10.4	10.4	10.4	15.3	16.9	21.7	5	5	5
BSNN76/152	4.0	Ø10	12.0	CNA	22.7	22.7	22.7	11.9	11.9	11.9	8	8.8	11.7	10	10	10
BSNN76/182	4.0	Ø10	14.0	CNA	22.7	22.7	22.7	13.2	13.2	13.2	8.2	9.1	12.5	10	10	10
BSNN90/145	4.0	Ø10	12.0	CNA	22.7	22.7	22.7	13.7	13.7	13.7	8.1	8.9	11.8	10	10	10
BSNN90/205	4.0	Ø10	16.0	CNA	22.7	22.7	22.7	16.7	16.7	16.7	9.4	10.4	14.4	10	10	10
BSNN98/141	4.0	Ø10	12.0	CNA	22.7	22.7	22.7	14.6	14.6	14.6	8.2	8.9	11.9	10	10	10
BSNN100/100	2.0	Ø10	8.0	CNA	14.2	14.2	14.2	12.1	12.1	12.1	-	-	-	-	-	-
BSNN100/140	4.0	Ø10	12.0	CNA	22.7	22.7	22.7	14.9	14.9	14.9	8.2	9	11.9	10	10	10
BSNN100/170	4.0	Ø10	14.0	CNA	22.7	22.7	22.7	16.7	16.7	16.7	8.4	9.3	12.7	10	10	10
BSNN100/200	4.0	Ø10	16.0	CNA	22.7	22.7	22.7	18.3	18.3	18.3	9.5	10.5	14.4	10	10	10
BSNN115/163	4.0	Ø10	14.0	CNA	22.7	22.7	22.7	18.7	18.7	18.7	8.5	9.4	12.8	10	10	10
BSNN115/193	4.0	Ø10	16.0	CNA	22.7	22.7	22.7	20.6	20.6	20.6	9.5	10.6	14.5	10	10	10
BSNN120/160	4.0	Ø10	14.0	CNA	22.7	22.7	22.7	19.3	19.3	19.3	8.5	9.4	12.8	10	10	10
BSNN120/190	4.0	Ø10	16.0	CNA	22.7	22.7	22.7	21.4	21.4	21.4	9.6	10.6	14.5	10	10	10
BSNN140/150	4.0	Ø10	14.0	CNA	22.7	22.7	22.7	21.7	21.7	21.7	8.6	9.5	13	10	10	10
BSNN140/180	4.0	Ø10	16.0	CNA	22.7	22.7	22.7	22.7	22.7	22.7	9.7	10.8	14.7	10	10	10

Kapaciteterne for R2 er bestemt for en bjælke med højden 4/3 x B hvor B = højden af BSNN.
For mindre størrelser kan højre værdier muligvis opnåes ifg. ETA.

HB: hovedbjælken; SB: sekundærbjælken

Eftervisning ved kombineret last:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$
