BJSTROP

Bjælkestrop

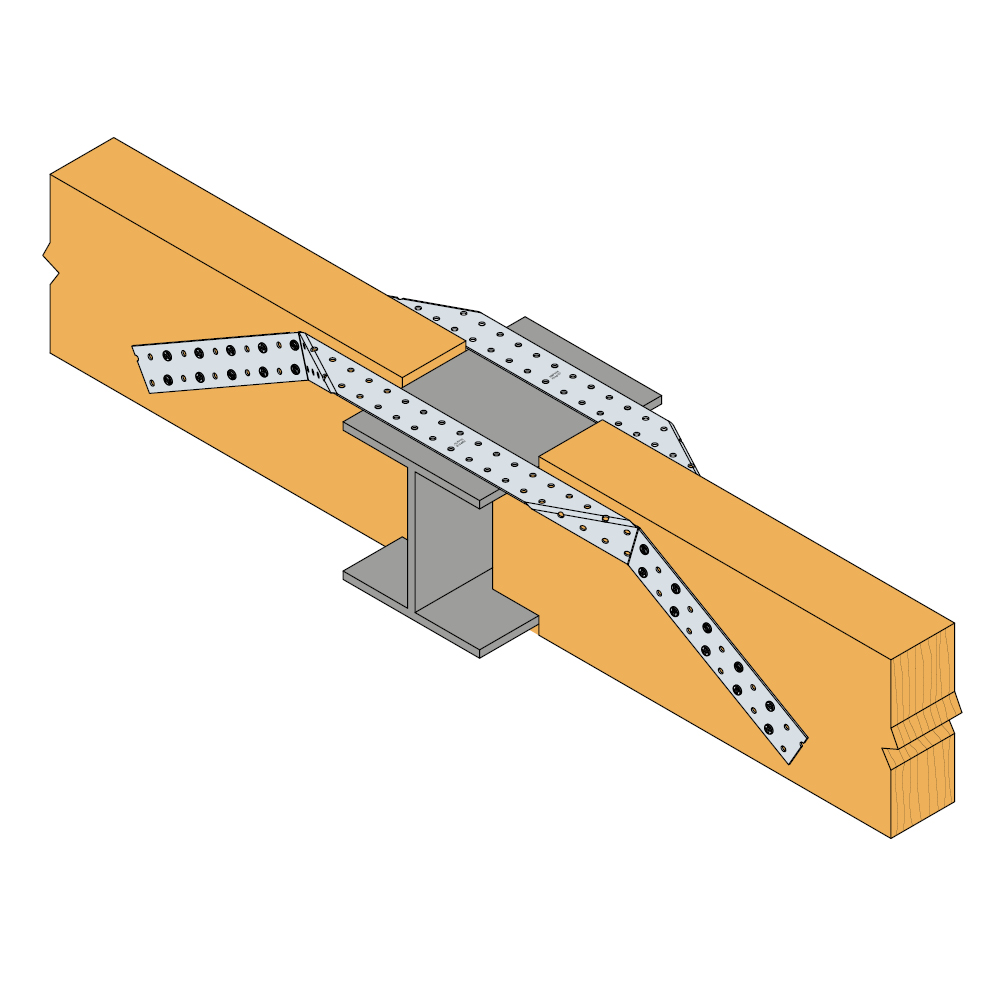

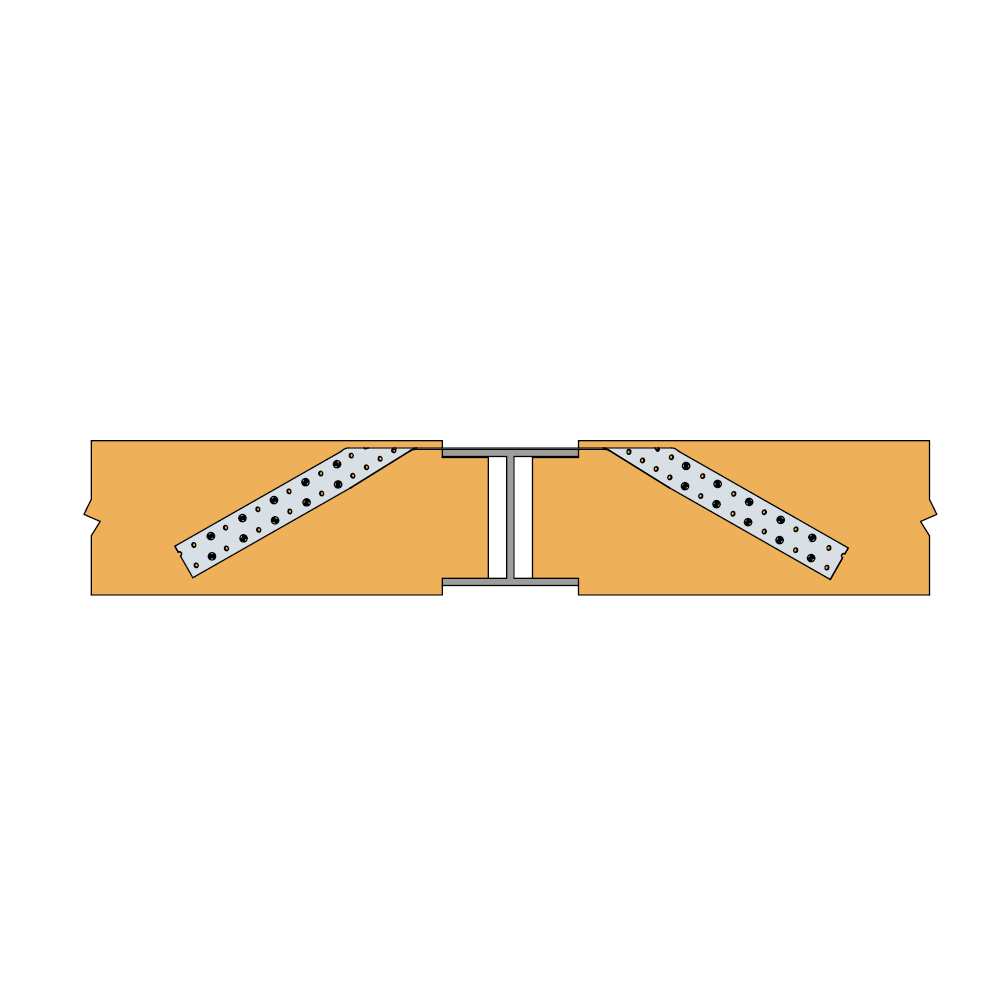

Bjælkestroppen anvendes typisk, når man ønsker at spare højde i en bjælkelagskonstruktion, der er understøttet af en ståldrager. Træbjælkerne skæres over og lægges af på stålbjælkens underflange. Bjælkestroppen overfører de trækkræfter, der optræder fra den ene bjælkedel til den anden.

Specielle størrelser kan fremstilles med en kort leveringstid.


Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Bjælkestroppen overfører de trækkræfter, der optræder fra den ene bjælkedel til den anden

Applikationer

Anvendelsesområder

  • Bjælkestroppen anvendes typisk, når man ønsker at spare højde i en bjælkelagskonstruktion, der er understøttet af en ståldrager
  • BJSTROP bjælkestrop kan anvendes til stålprofiler med flangebredde 140 til 200 mm. Er stålprofilet mindre end 140 mm, skal der anvendes en speciel bjælkestrop, hvor den vandrette del er afpasset flangebredden på stålprofilet
  • Der skal altid anvendes to beslag pr. samling

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Mål [mm] Huller
A B C D t Ø
BJSTROP8978322756134402001.55

Installation

Installation

Fastgørelse

  • Bjælkestroppen monteres med CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Der må kun placeres søm i hvert andet hul i hver hulrække, og min. kantafstand på 20 mm skal overholdes
