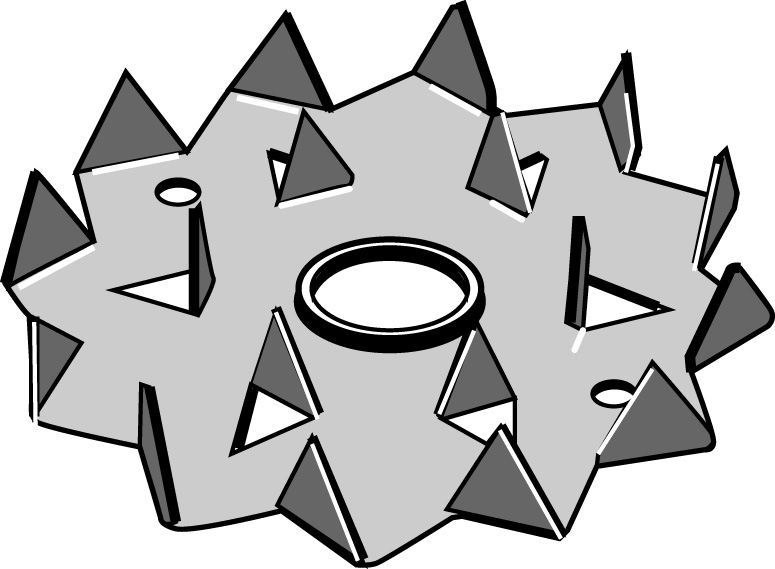

Bulldog® - enkeltsidede tandede mellemlæg

Bulldog mellemlæg anvendes til forstærkning af boltede samlinger i trækonstruktioner.
Tosidede mellemlæg anvendes udelukkende i træ/træsamlinger, mens enkeltsidede mellemlæg også kan anvendes i samlinger mellem stål og træ.
Bulldog mellemlæggene er produceret iht. EN912, hvoraf den nøjagtige geometri af produkterne fremgår.
Ved enkeltsidede mellemlæg skal det indvendige huls diameter passe til boltediameteren. Ved de tosidede mellemlæg er dette ikke nødvendigt, dvs. at der kan anvendes forskellige boltediametre i et mellemlæg. Bordiameteren for boltehullet i træet må højst være 1 mm større end boltediameteren.

Teknisk datablad

CE mærket

Outdoor

Hot Dip Galvanized

Anvendelsesklasse 3

EPD

Produktinformationer

Billeder

Egenskaber

Materiale

HC340LA
Bulldog mellemlæg er fremstillet af HC340LA. Mellemlæggene er varmforzinkede typisk 50 μm. De kan derfor anvendes i korossivt miljø.

Fordele

Bulldog forøger bæreevnen af bolte og franskeskruer i sidetræs- og endetræsforbindelser

Applikationer

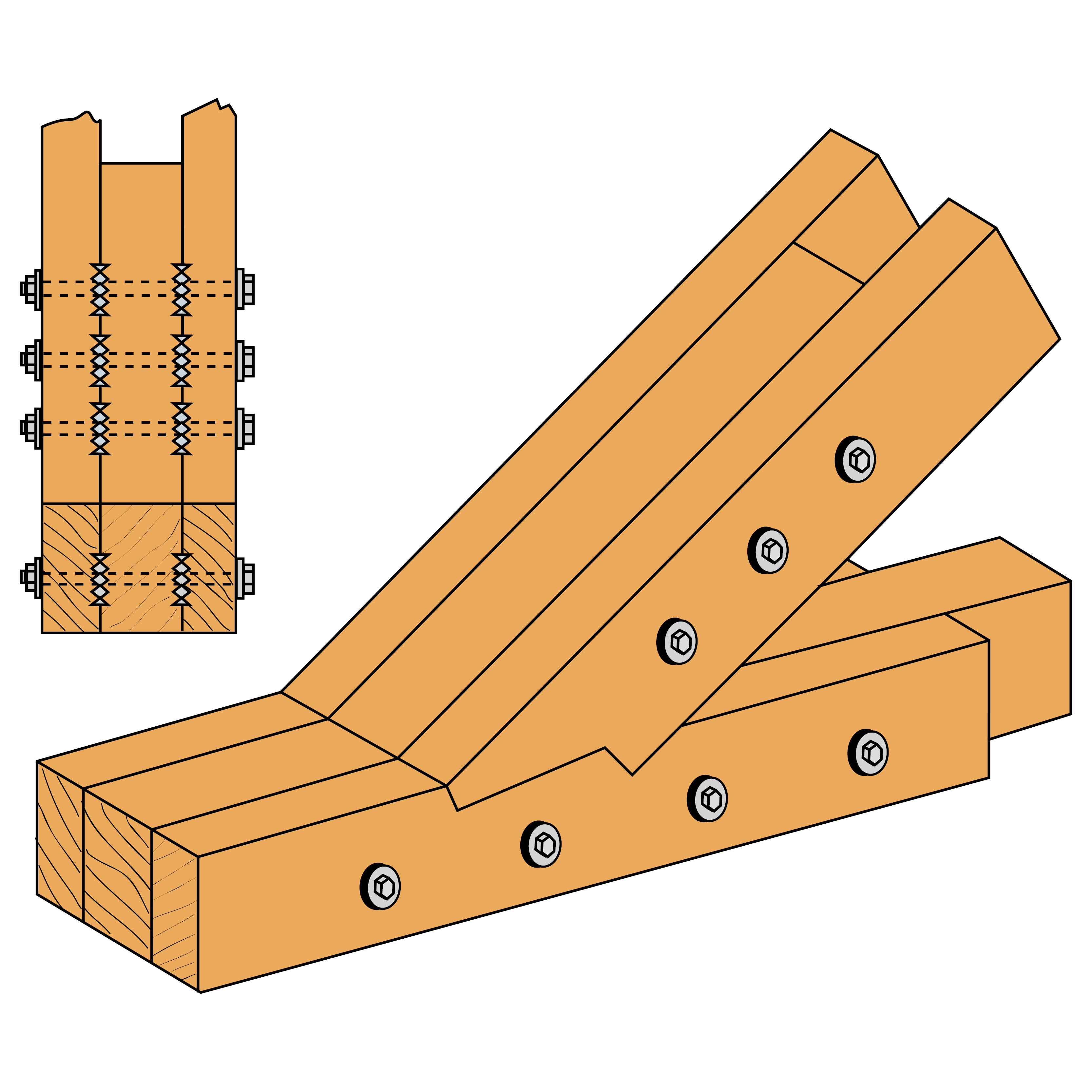

Samlinger

Træ-træ samlinger
Træ-søjle samlinger

Anvendelsesområder

Anvendes til at forøge bæreevnen af bolte og franskeskruer i sidetræs- og endetræsforbindelser

Teknisk data

Dimensioner - Rund ensidet C2

Dimensioner

Reference	Mål[mm]
	Andre		Dimensioner[mm]
	Type	DB nr.	Tykkelse[mm]	∅		Højde
				Udvendig	Hul	Tænder	Total
				dc[mm]	d₁[mm]	h₁[mm]	hc[mm]
C2-50M10G-B	C2	8978397	1	50	10.4	5.6	6.6
C2-50M12G-B	C2	-	1	50	12.4	5.6	6.6
C2-50M16G-B	C2	8271314	1	50	16.4	5.6	6.6
C2-50M20G-B	C2	8978405	1	50	20.4	5.6	6.6
C2-62M12G-B	C2	-	1.2	62	12.4	7.5	8.7
C2-62M16G-B	C2	8271330	1.2	62	16.4	7.5	8.7
C2-62M20G-B	C2	8271348	1.2	62	20.4	7.5	8.7
C2-75M12G-B	C2	-	1.3	75	12.4	9.2	10.4
C2-75M16G-B	C2	8271355	1.3	75	16.4	9.2	10.4
C2-75M20G-B	C2	8271363	1.3	75	20.4	9.2	10.4
C2-75M22G	C2	8978439	1.3	75	22.4	9.2	10.4
C2-75M24G	C2	8978447	1.3	75	24.4	9.2	10.4
C2-95M16G-B	C2	8271371	1.4	95	16.4	11.4	12.7
C2-95M20G-B	C2	8978462	1.4	95	20.4	11.4	12.7
C2-95M22G-B	C2	8978470	1.4	95	22.4	11.4	12.7
C2-95M24G-B	C2	8978488	1.4	95	24.4	11.4	12.7
C2-117M16G	C2	8271389	1.5	117	16.4	14.5	16
C2-117M20G-B	C2	8271397	1.5	117	20.4	14.5	16
C2-117M22G-B	C2	8978504	1.5	117	22.4	14.5	16
C2-117M24G-B	C2	8978512	1.5	117	24.4	14.5	16

Dimensioner - Oval ensidet C4

Reference	Mål[mm]
	Andre		Dimensioner[mm]
	Type	DB nr.	Tykkelse[mm]	a₁[mm]	a₂[mm]	∅		Højde
						Hul	Sekundær huller	Tænder	Total
						d₁[mm]	d₂[mm]	h₁[mm]	hc[mm]
C4-73/130M20G-B	C4	5650023	1.5	73	130	20.4	16	13.3	14.8
C4-73/130M24G	C4	5650049	1.5	73	130	24.4	16	13.3	14.8

Minimums kantafstande og karakteristisk bæreevne

Reference	Mål[mm]		Shear connectors capacity
	Andre	Dimensioner[mm]	Valgt tømmer tykkelse[mm]	Min. afstand[mm]						Karakteristisk bæreevne pr. snit[kN]
	Type	db[mm]	F[mm]	Afstand vinkelret på fiberretning	Belastet kant	Ubelastet kant	Belastet kant	Ubelastet kant	Afstand parallelt med fiberretning	Rv.ₖ[kN]
	Type	db[mm]	F[mm]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]	Rv.ₖ[kN]
C2-50M10G-B	C2	10	17	60	75	75	40	30	75	6.4
C2-50M12G-B	C2	12	17	60	75	75	40	30	75	6.4
C2-50M16G-B	C2	16	17	60	75	75	40	30	75	6.4
C2-50M20G-B	C2	20	17	60	75	75	40	30	75	6.4
C2-62M12G-B	C2	12	23	75	93	93	50	38	93	8.8
C2-62M16G-B	C2	16	23	75	93	93	50	38	93	8.8
C2-62M20G-B	C2	20	23	75	93	93	50	38	93	8.8
C2-75M12G-B	C2	12	28	90	113	113	60	45	113	11.7
C2-75M16G-B	C2	16	28	90	113	113	60	45	113	11.7
C2-75M20G-B	C2	20	28	90	113	113	60	45	113	11.7
C2-75M22G	C2	22	28	90	113	113	60	45	113	11.7
C2-75M24G	C2	24	28	90	113	113	60	45	113	11.7
C2-95M16G-B	C2	16	35	114	143	143	76	57	143	16.7
C2-95M20G-B	C2	20	35	114	143	143	76	57	143	16.7
C2-95M22G-B	C2	22	35	114	143	143	76	57	143	16.7
C2-95M24G-B	C2	24	35	114	143	143	76	57	143	16.7
C2-117M16G	C2	16	44	141	176	176	94	71	176	22.8
C2-117M20G-B	C2	20	44	141	176	176	94	71	176	22.8
C2-117M22G-B	C2	22	44	141	176	176	94	71	176	22.8
C2-117M24G-B	C2	24	44	141	176	176	94	71	176	22.8
C4-73/130M20G-B	C4	20	40	117	146	146	78	59	146	17.3
C4-73/130M24G	C4	24	40	117	146	146	78	59	146	17.3

De angivne karakteristiske bæreevner pr. snit R_v.k er kalkuleret i henhold til kantafstandende angivet i skemaet her og for C24 konstruktionstræ. Bæreevnerne kan øges ved brug af en stærkere type træ, (se k₃ faktor i henhold til EN1995). Boltens karakteristiske bæreevne er ikke inkluderet, men skal bestemmes særskilt.
