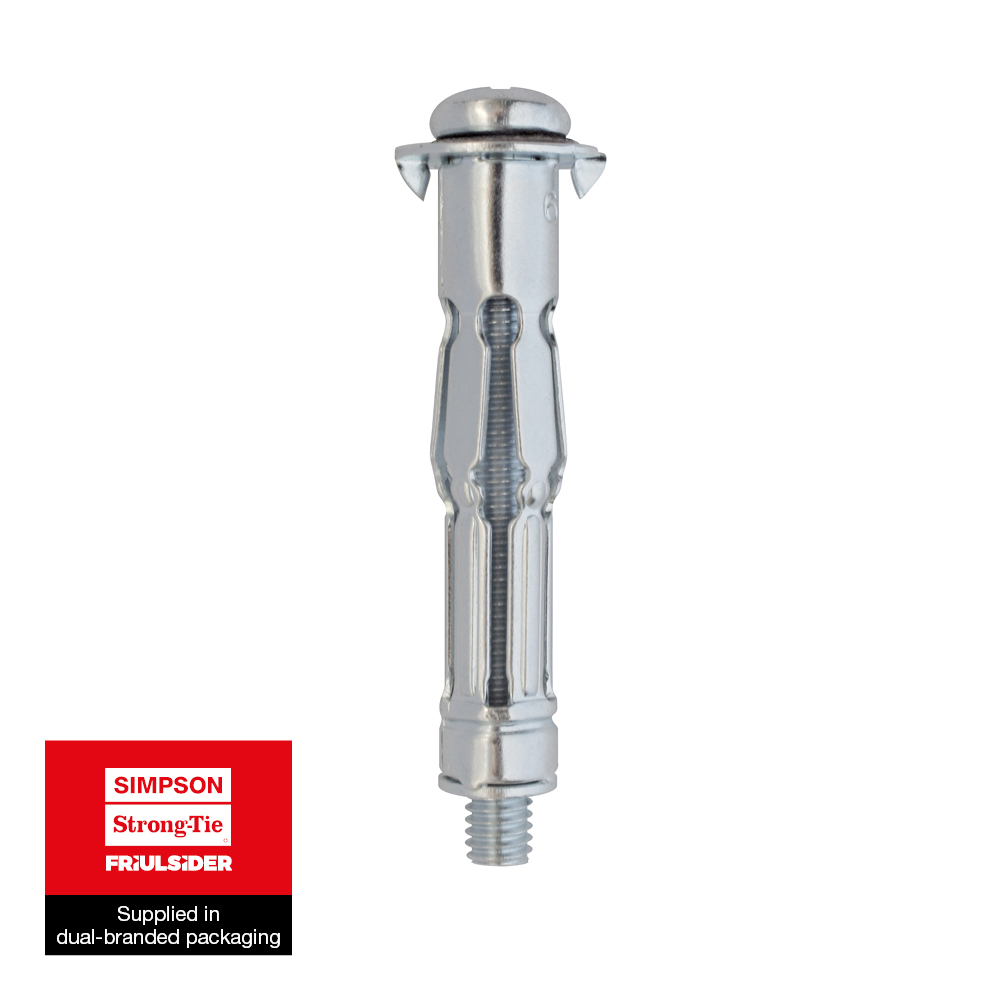

TMC gipsvægsanker I metal Ø10 og Ø12 benyttes til fastgørelse i gipsvægge og andre hule materialer. Efter installation kan emnet monteres og demonteres med den medfølgende metriske skrue.
Bred flange for at skjule evt. skader omkring hullet i gipsvæggen
Ved brug af sætteværktøj forhindres overspænding af ankret

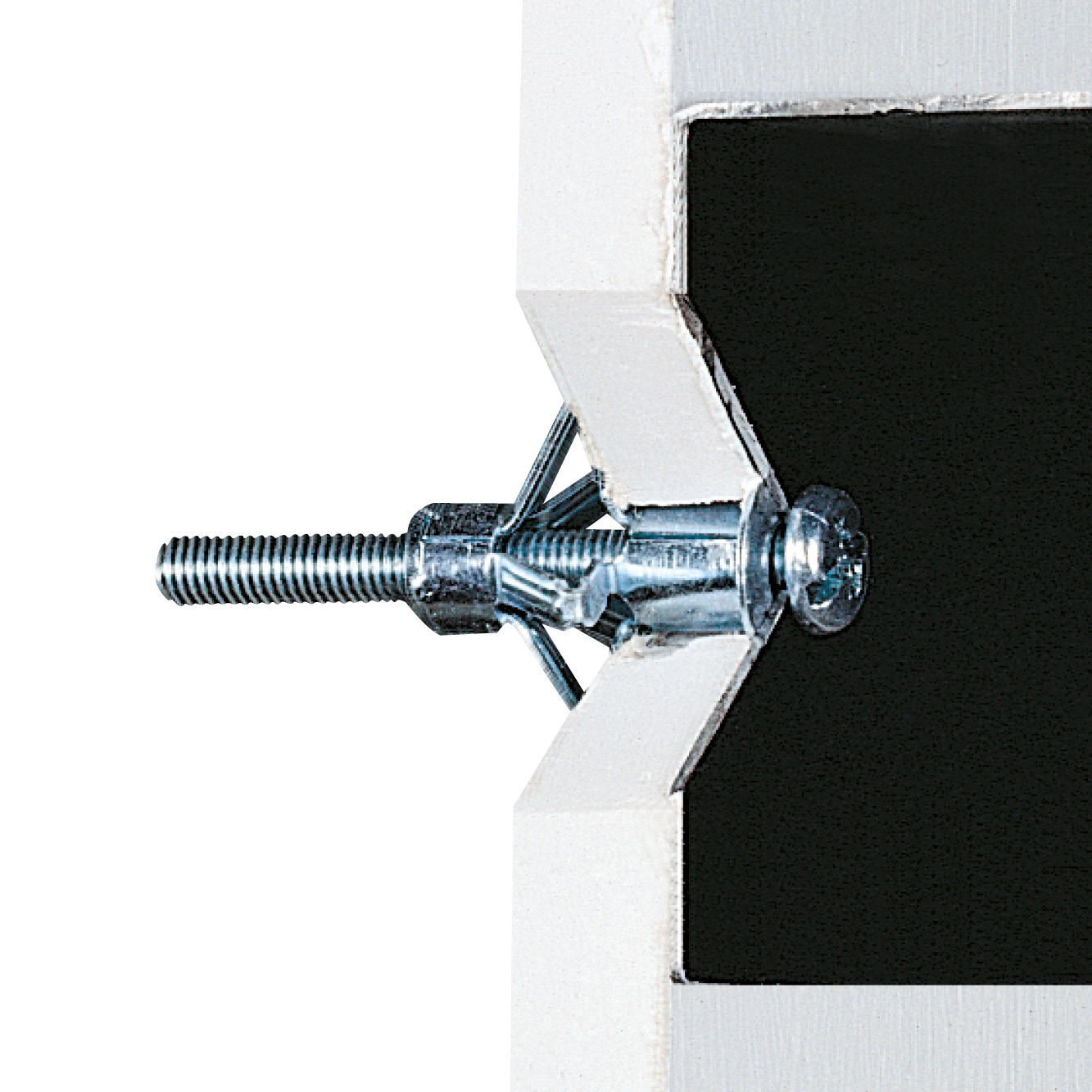

Applikationer
Anvendelsesområder
Elektriske komponenter
Radiatorbeslag
Rørklemmer
Egnet til
Celleblokke (delvist egnet)
Gipsplader
Plader
Teknisk data
Product Dimensions
Dimensioner
Reference
Plasterboard fixing dimensions[mm]
Plasterboard fixing installation data
Produktreference
Skruedimensioner [dxLv][mm]
Stiklængde
Antal pr. kasse
Antal pr. ydre kasse
Vægt[kg]
Hole diameter [dₒ][mm]
Min. vægtykkelse [hₘᵢₙ][mm]
Maks. vægtykkelse [hₘₐₓ][mm]
7500100505800
TMC
M5x60
10x53
50
1000.0
0.017
10
5
18
7500100605800
TMC
M6x60
12x53
50
1000.0
0.022
12
5
18

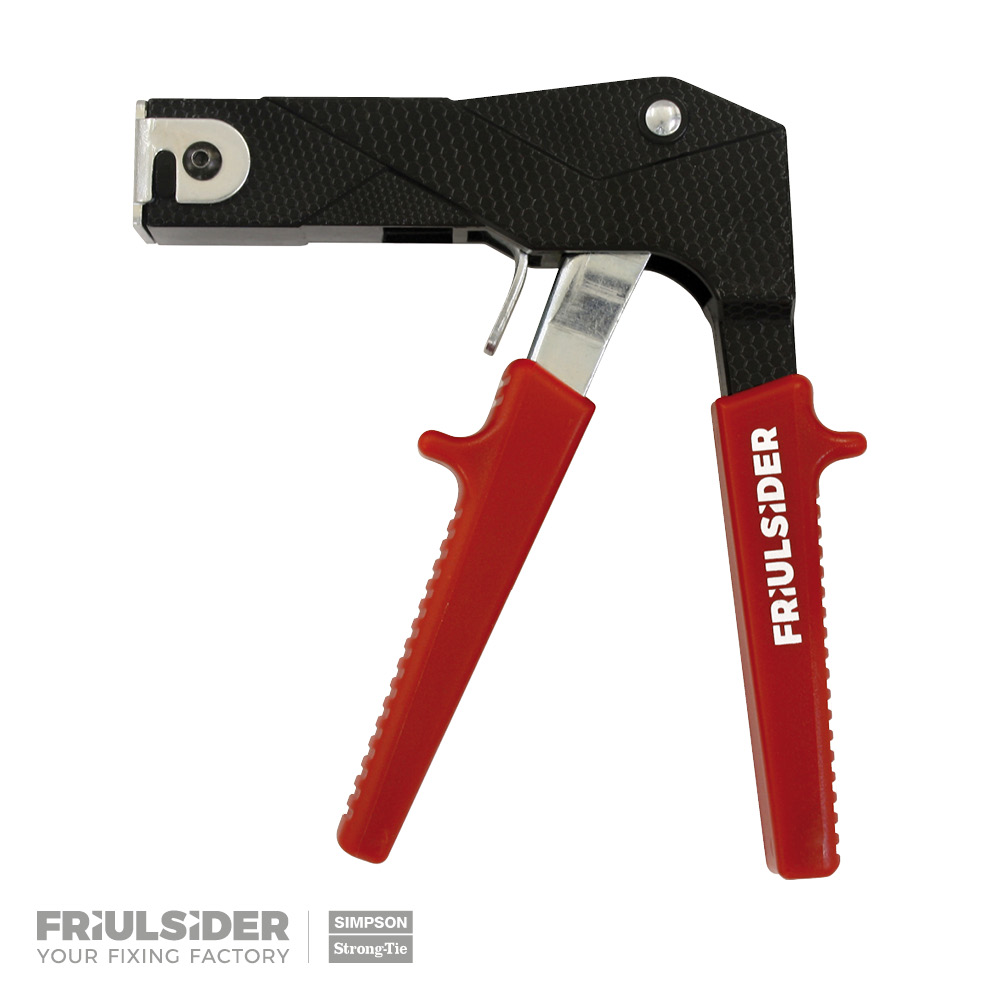

TMC-indstillingsværktøj
Dimensioner
Tabellen "TMC-indstillingsværktøj" kan ikke vises: ingen referencer tilgængelige.
Anbefalede kapaciteter
Reference
Plasterboard fixing dimensions[mm]
Plasterboard fixing installation data
Plasterboard fixing loads
Produktreference
Skruedimensioner [dxLv][mm]
Installationsdata
Anbefalet kapacitet
Kantafstand[mm]
Afstand(5) - Scr,N[mm]
Maks. drejningsmoment[Nm]
Spænding - Nᵣₑc[kN]
Skæring - Vᵣₑc (¹-²)
Gipsplader 12,5 mm
Gipsplader 2 x 12,5 mm
Cellulær som lersten
Gipsplader 12,5 mm
Plasterboard 2 x 12,5 mm
Cellelignende lersten
7500100505800
TMC
M5x60
75
75
1.5
0.12
-
0.18
0.2
-
0.25
7500100605800
TMC
M6x60
85
85
3
0.16
-
0.2
0.25
-
0.3
*These values are for guidance only
Produktdimension - Gør-det-selv
Tabellen "Produktdimension - Gør-det-selv" kan ikke vises: ingen referencer tilgængelige.

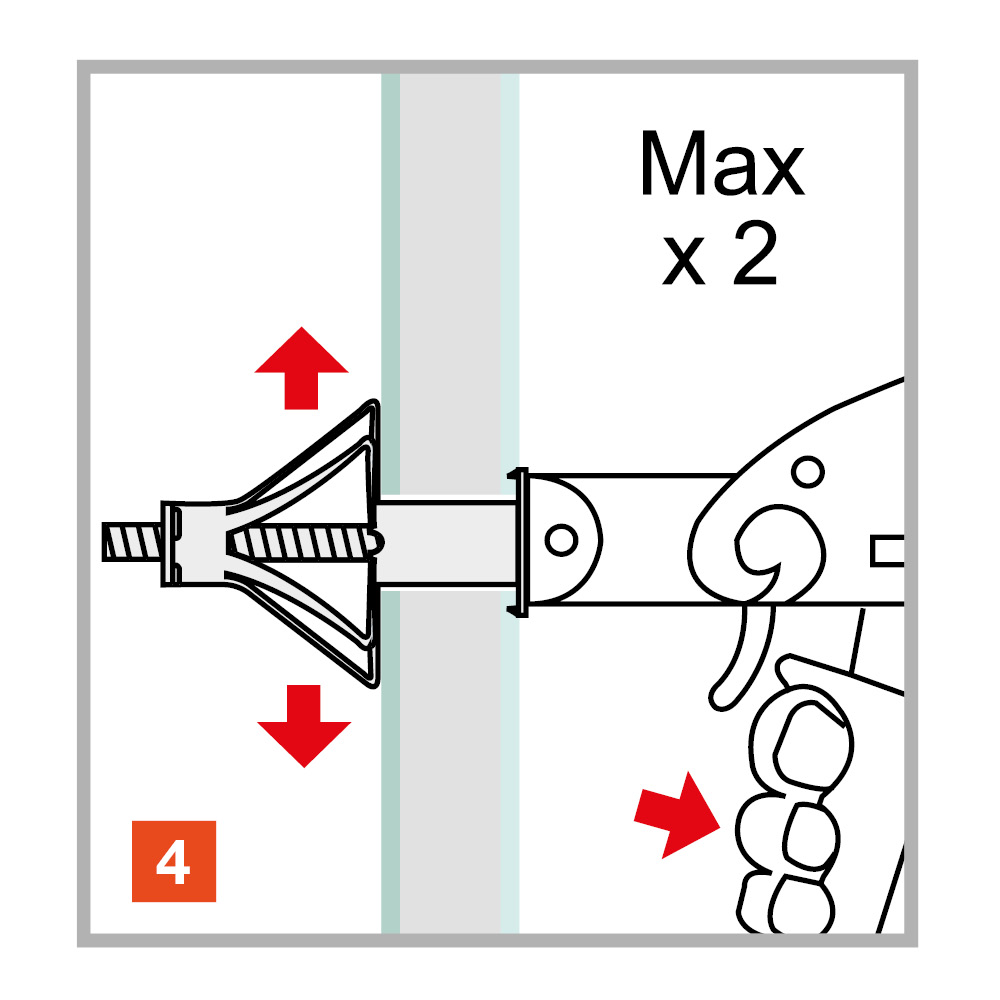

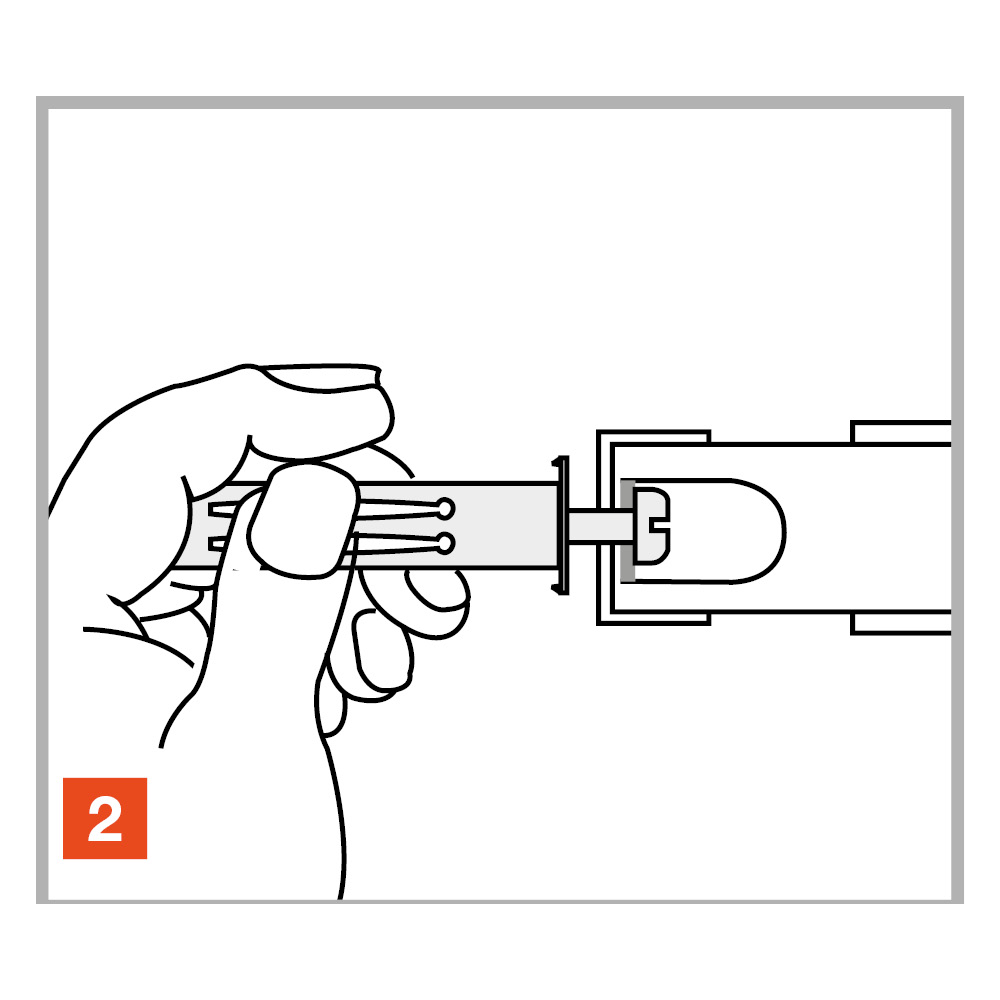

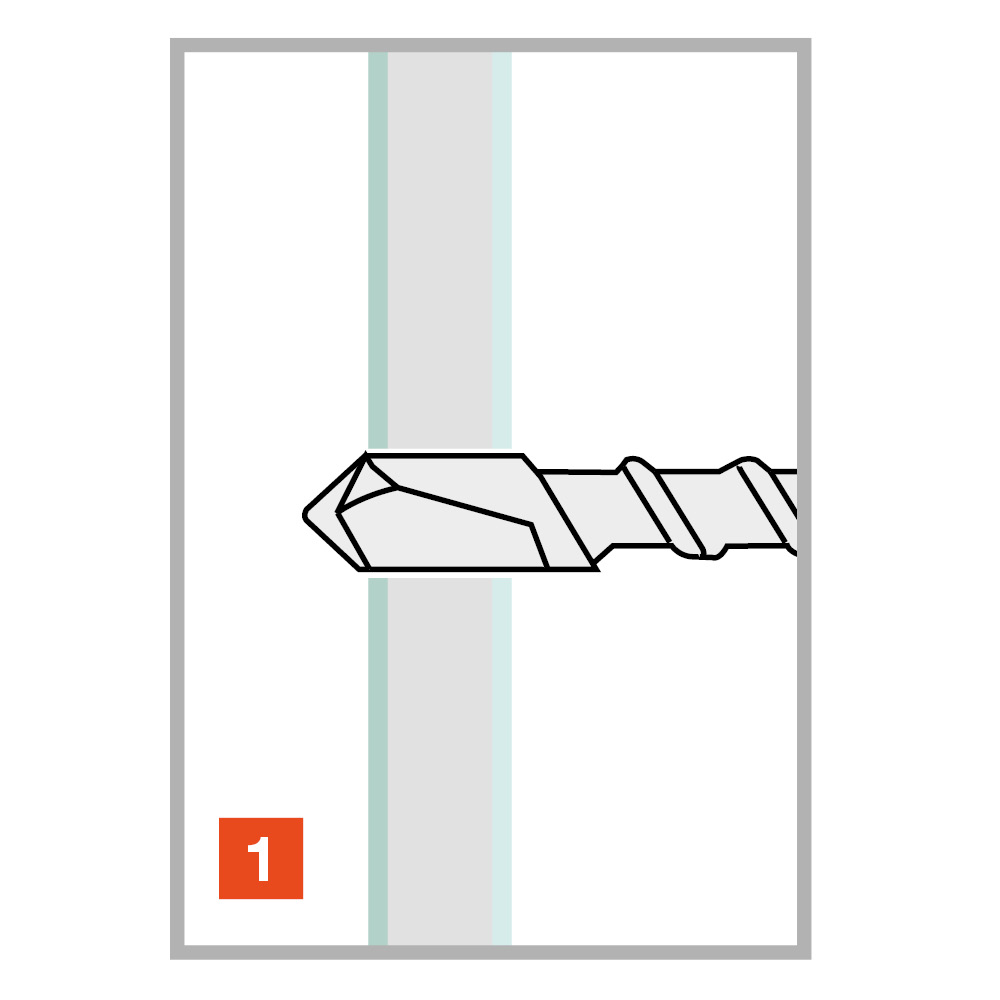

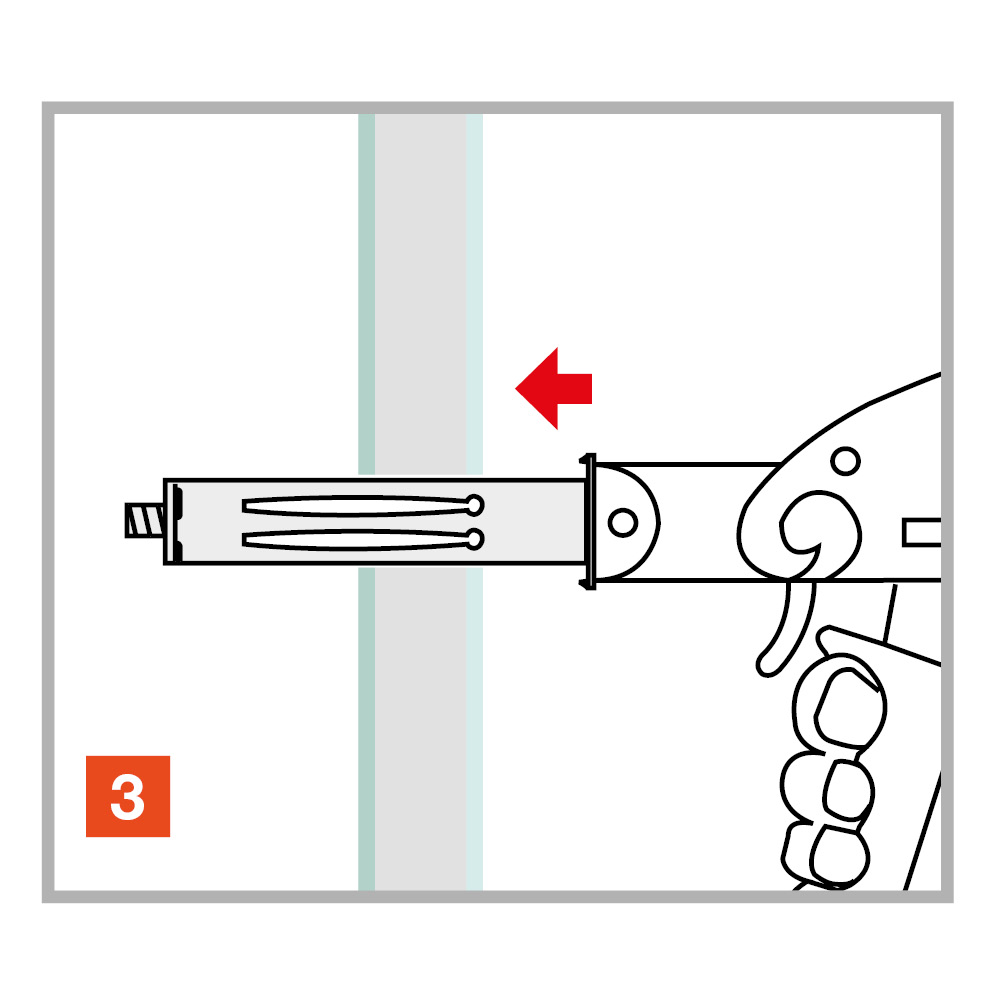

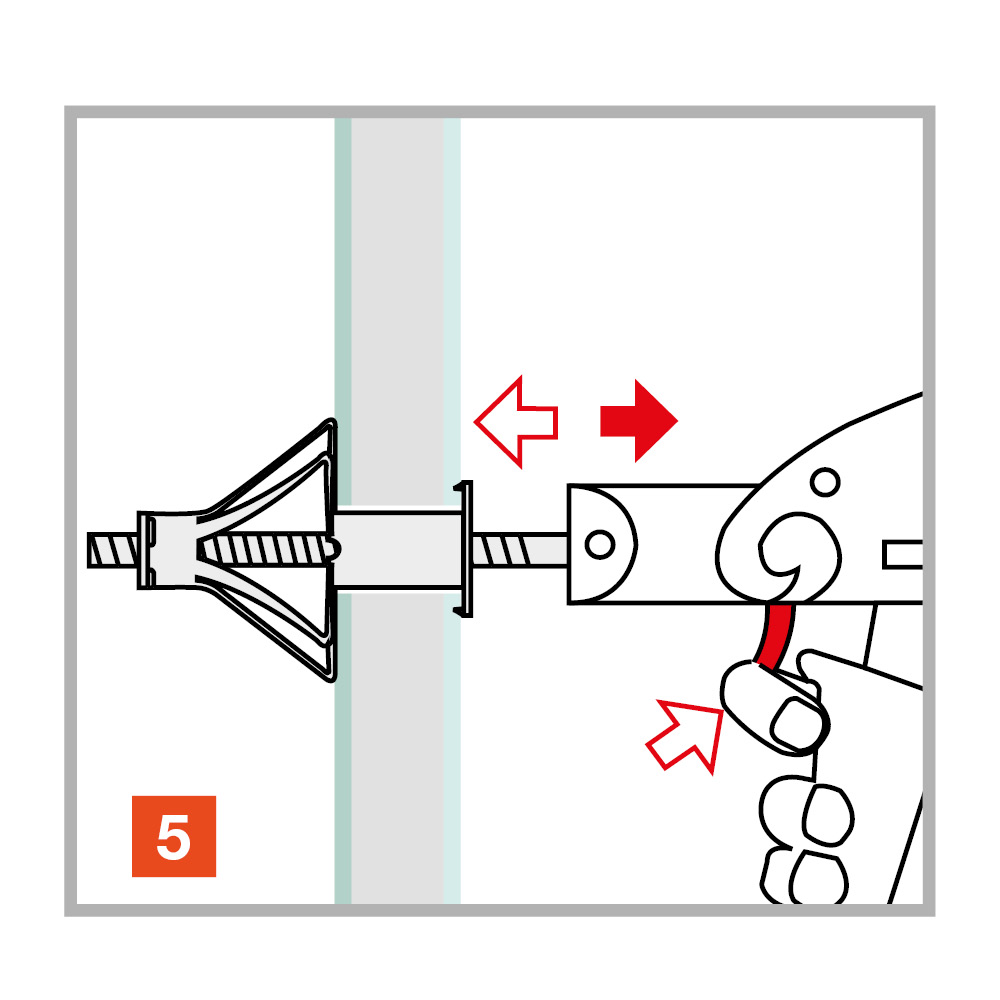

Installation
Installation
