NP 1200

Hulplade strimler

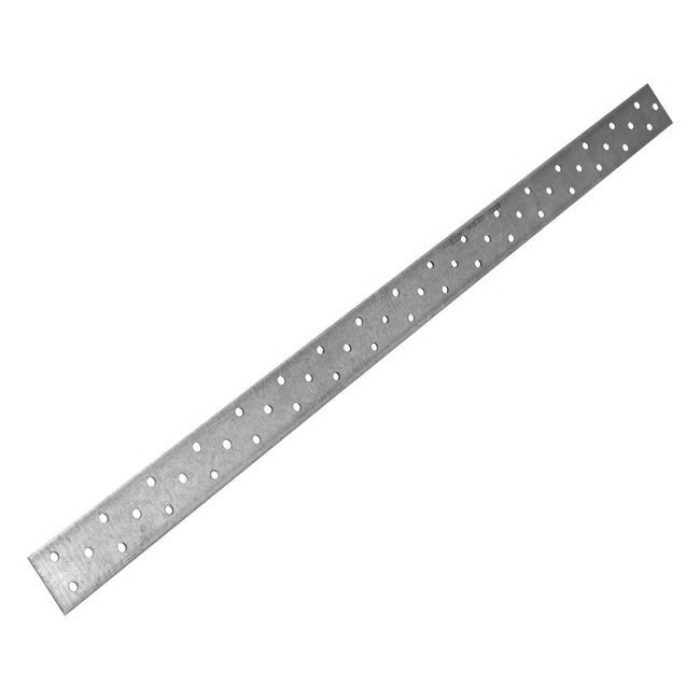

Størrelsen af en hulplade angives som t x A x B (se illustration). Bemærk at hulmønstrets orientering bestemmes ved benævnelsen A x B. Hulplader uden for standard kan produceres som rektangler, parallellogrammer mv. Hulmønstrets orientering bestemmes også her ved benævnelsen A x B.

NB: sælges kun i hele kasser!

Teknisk datablad
CE mærket
CE mærket
Indoor
Indoor
Anvendelsesklasse 2
Anvendelsesklasse 2
Elgalvaniseret stål 20 µm
Elgalvaniseret stål 20 µm
EPD
EPD

Produktinformationer

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Hulplader kan fås i ønskede størrelser og former alt efter kundens behov
  • Kan bruges i de tilfælde, hvor standardhulplader ikke er tilgængelige

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • NP hulpladerne anvendes som laskeplader i trækonstruktioner af enhver art
  • Anvendes især til fremstilling af gitterspær og hanebåndsspær. TRÆ 59 (publikation fra Træinformation) giver detaljerede anvisninger angående dette emne
  • Der skal altid anvendes 2 hulplader pr. samling

Teknisk data

Mål

Dimensioner

Mål
ReferenceMål
AndreDimensioner[mm]Huller[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]Tykkelse[mm]Ø
NP20/40/12007742240150.74012002Ø5
NP20/60/12001292249101.16012002Ø5
NP20/80/12001292250101.48012002Ø5
NP20/100/1200218426551.710012002Ø5
NP20/120/1200218427352.112012002Ø5
NP20/140/1200340131252.414012002Ø5
NP20/160/1200340132052.816012002Ø5
NP20/200/1200180614553.520012002Ø5
NP25/60/1200-B2184372101.36012002.5Ø5
NP25/80/1200218438051.88012002.5Ø5
NP25/100/1200-B218439852.210012002.5Ø5
NP25/120/1200-B2184406102.612012002.5Ø5
NP25/140/1200340135353.114012002.5Ø5
NP25/160/1200340136153.416012002.5Ø5
NP25/200/1200-B340138724.320012002.5Ø5

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Trædele der skal samles, bør have samme bredde

Certificeringer

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
