GSA

Justerbare skruefundamenter

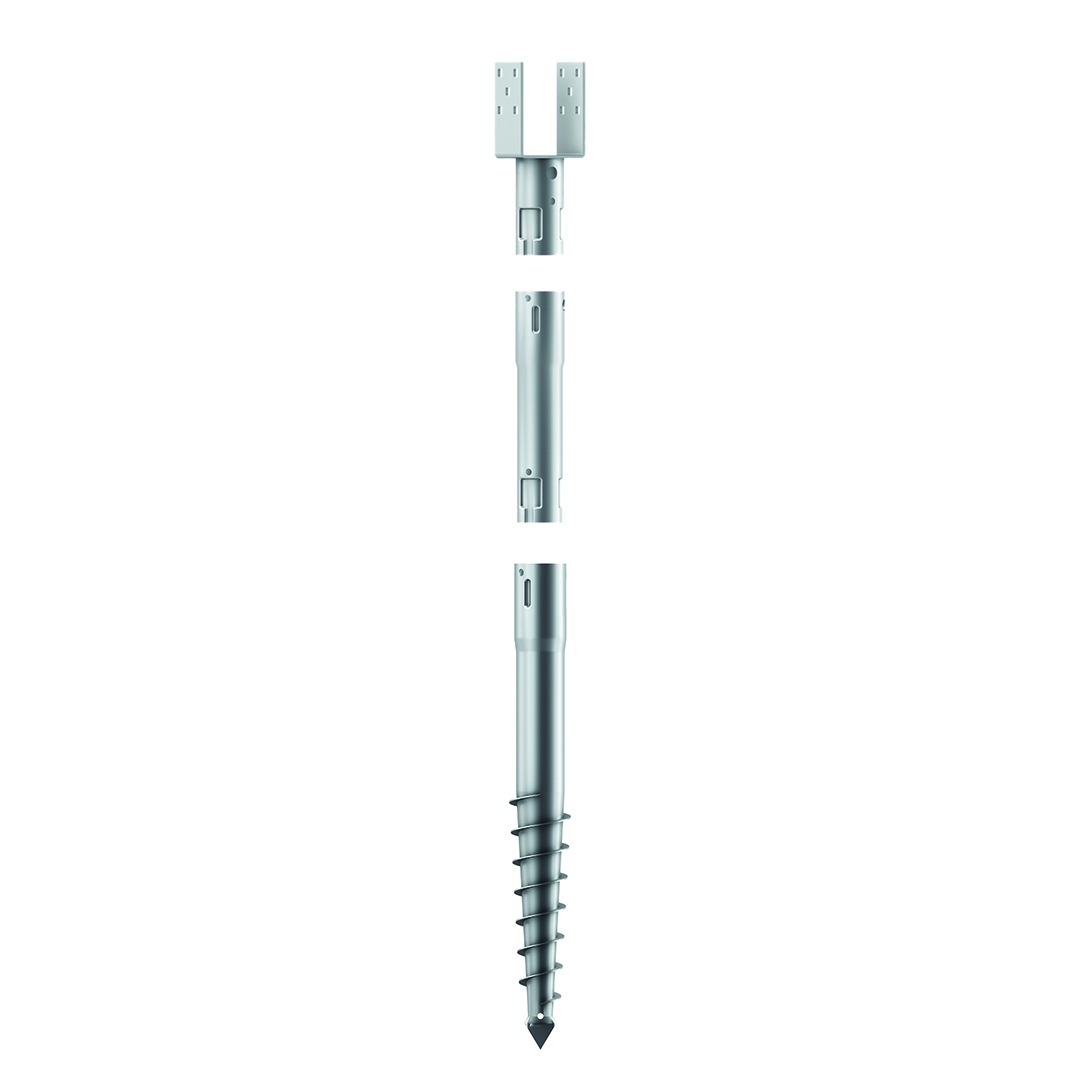

Med justerbare skruer (GSA^TM) kan du samle dine skruer efter behov. Kombiner den ønskede top med evt. forlænger og skruespids.Denne fleksibilitet tillader hurtig reaktion på lokale forhold

Disse produkter produceres af BAYO.S men Simpson Strong-Tie® er eksklusiv leverandør af BAYO.S skruefundamenter til de danske byggemarkeder.

Teknisk datablad

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Ekstra varmgalvaniseret stål S235 i henhold til EN ISO1461

Fordele

Ingen beton
Du behøver ikke at grave og fjerne jord eller arbejde med beton og ikke vente på, at det hærder
Justerbar længde
Der er ingen problemer med ujævnt terræn med disse justerbare jordskruer. Med GSA kan du tilføje længde til skruerne for at sikre en flad og stabil overflade
Spar penge
Installationen af en BAYO.S skrue tager få minutter. Du kan arbejde videre med dit projekt med det samme
Stabilt fundament
Stenet jord, beton, asfalt, mudder eller sand er ingen hindring for montering af et skruefundament
Forlæng installationsperioden
Montering af skruefundamenter kan ske uanset vejret. Du er ikke begrænset af høje temperaturer, frost, sne eller regn
Reduceret CO₂-udledning
Skruefundamenter er flytbare og kan genbruges op til 10 gange. De kan skrues op og efterlader jorden som før byggeriet
Nem håndtering
Du markerer positionen, borer skruen i og er klar til at bygge. Hurtigt og nemt

Applikationer

Anvendelsesområde

GSA produktsortiment er beregnet til mindre fundamentsopgaver – typisk fra 0,6 – 1,2 meters dybde. Her taler man om punktfundamenter til terrasser, carporte, drivhuse, havehegn osv.

Beregn selv din terrasse med TERRASSE BEREGNEREN

Teknisk data

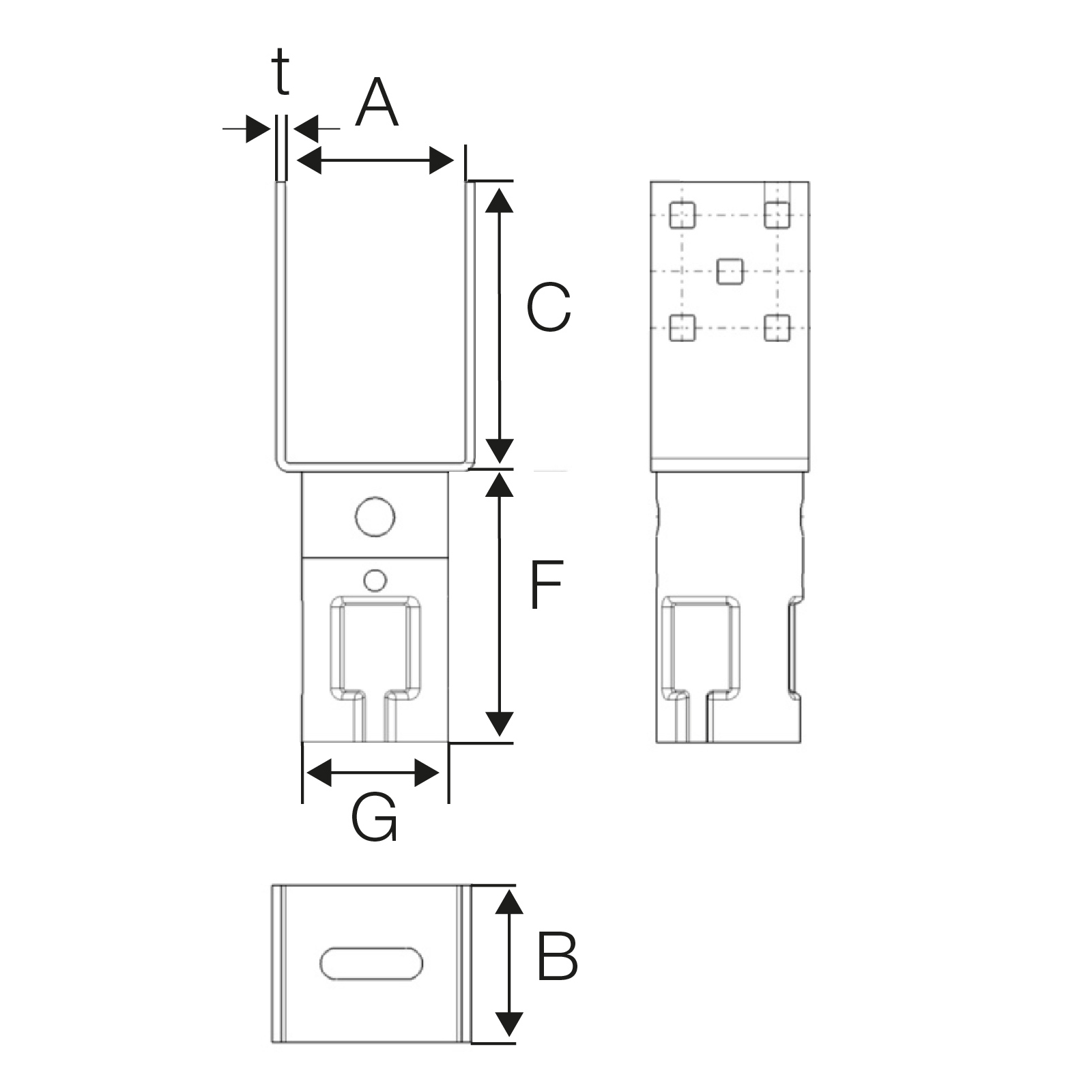

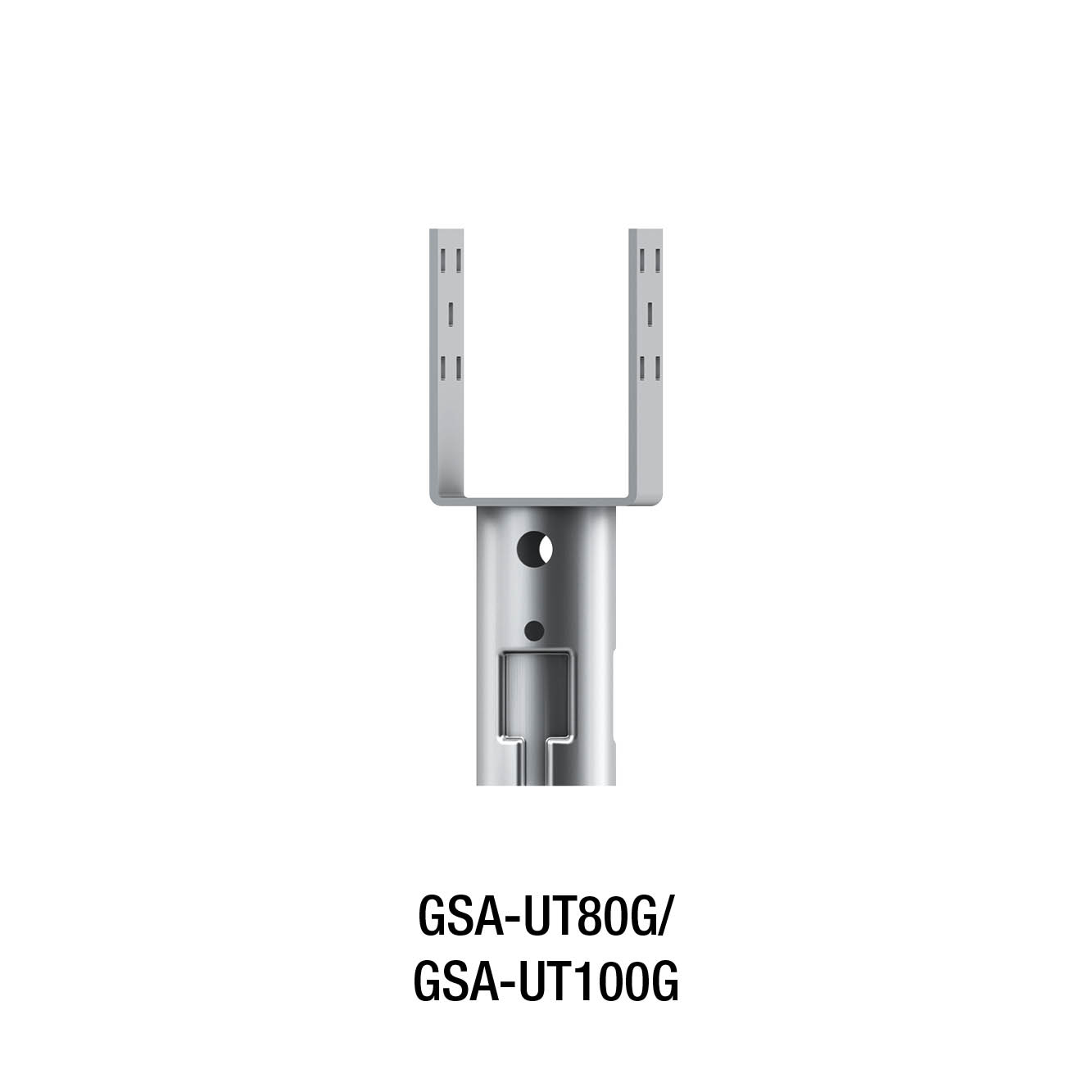

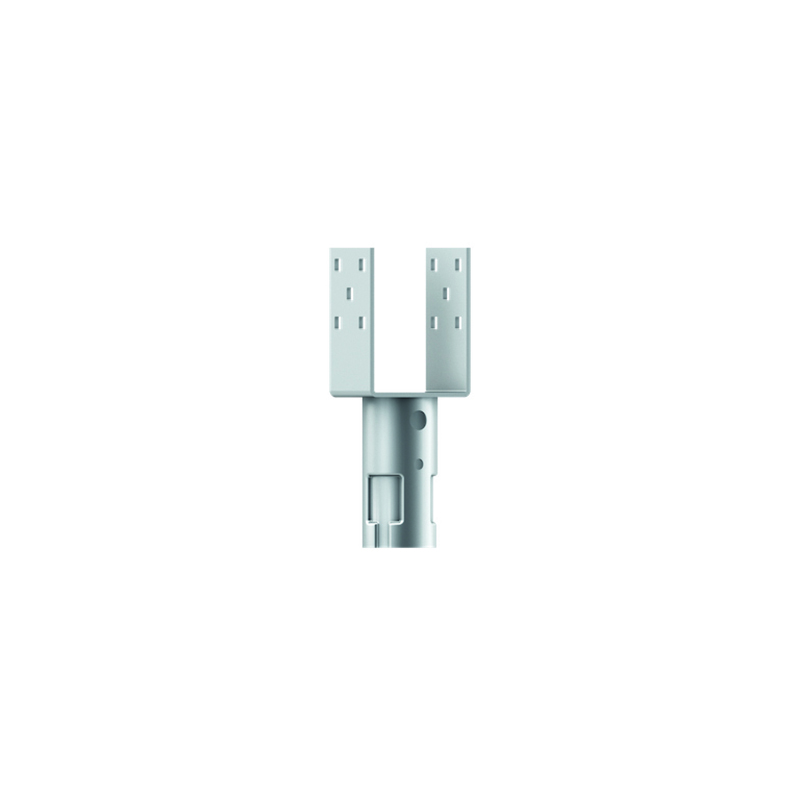

Dimensioner for U-top

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]					Huller i top	Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	B	C	F	G	10x10 [mm]	Antal pr. kasse
GSA-UT80G	51302	2020018	80	70	125	120	Ø65	10	6
GSA-UT100G	51304	2020019	100	70	125	120	Ø65	10	6

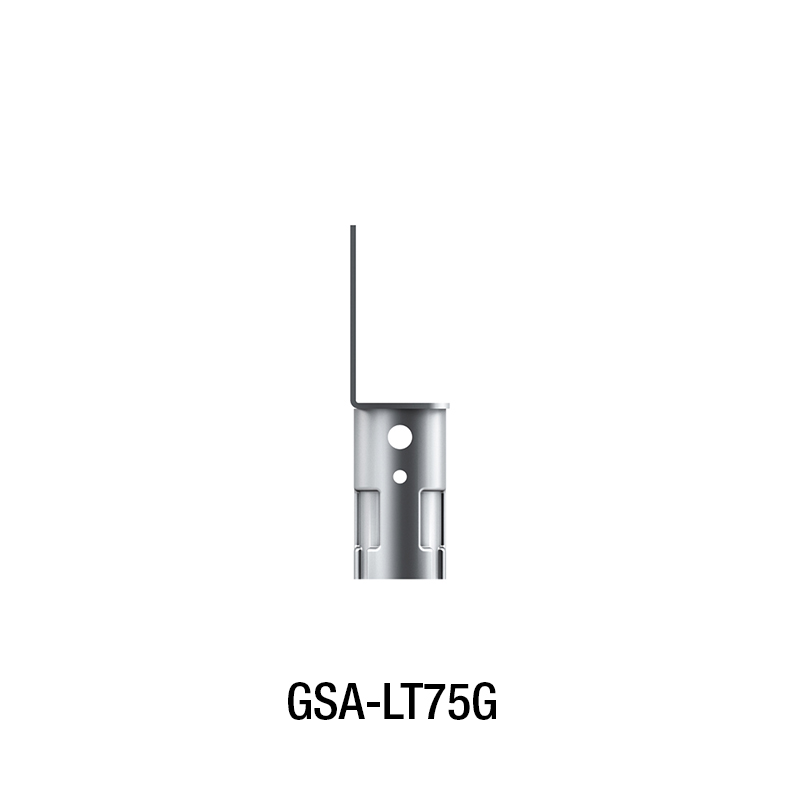

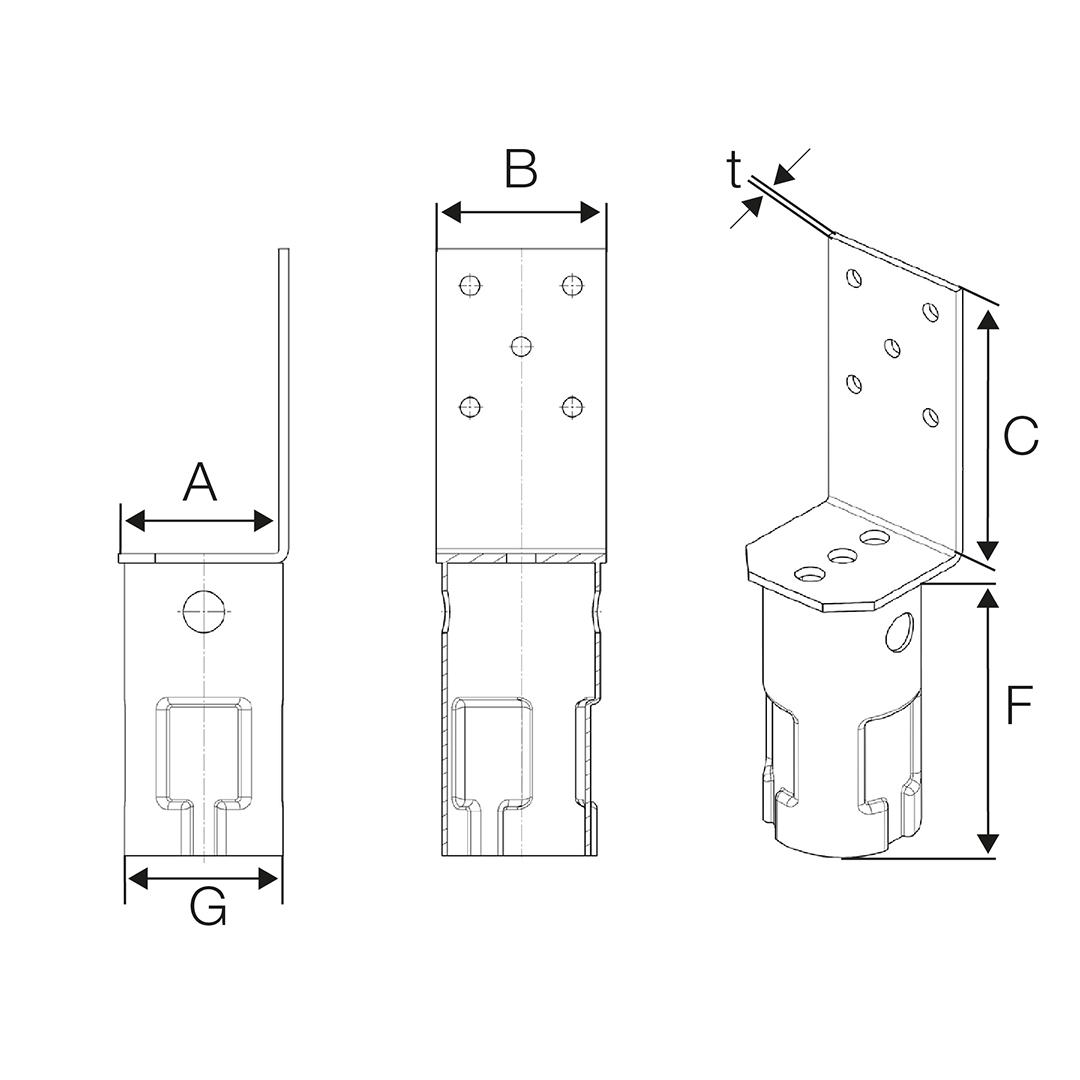

Dimensioner for L-top

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]						Huller i top	Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	B	C	F	G	t	Ø7 [mm]	Antal pr. kasse
GSA-LT75G	51309	2020023	75	70	125	120	Ø65	4	5	6

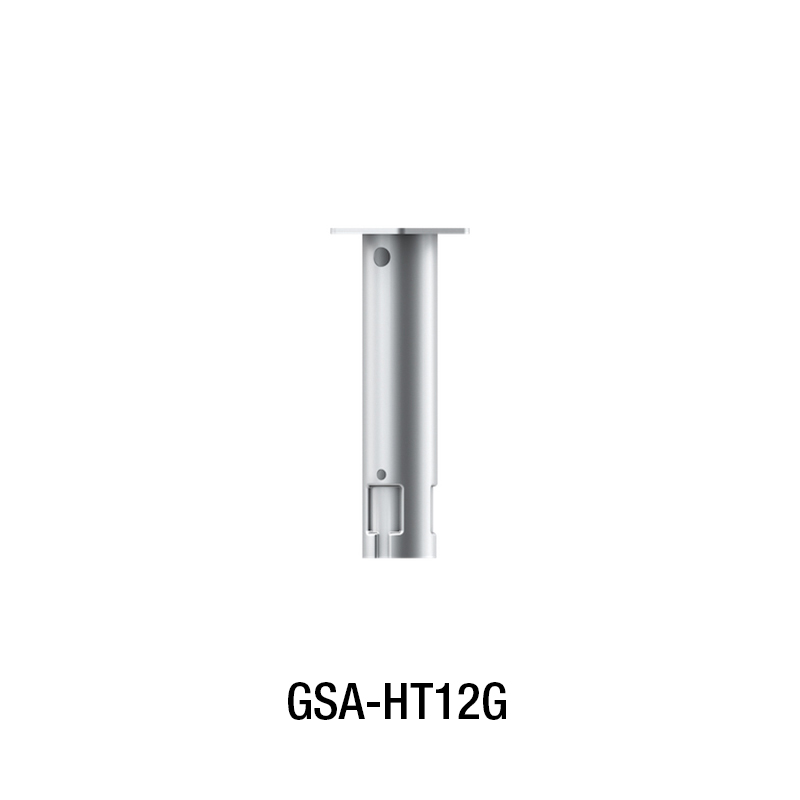

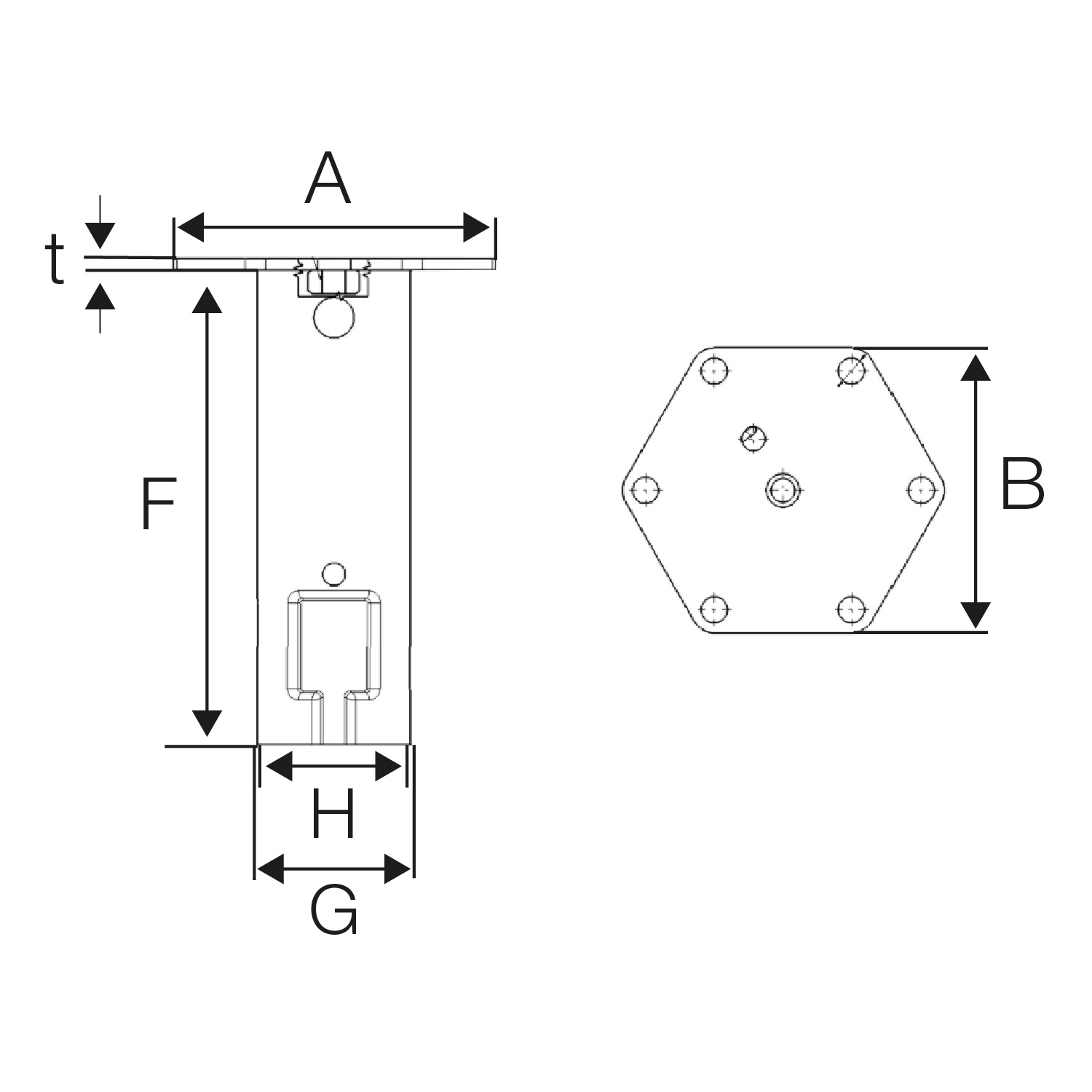

Dimensioner for Hex top

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]						Huller i top	Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	B	F	G	H	t	Ø11 [mm]	Antal pr. kasse
GSA-HT12G	51307	2020020	135.5	120	205	Ø65	Ø61	5	6	6

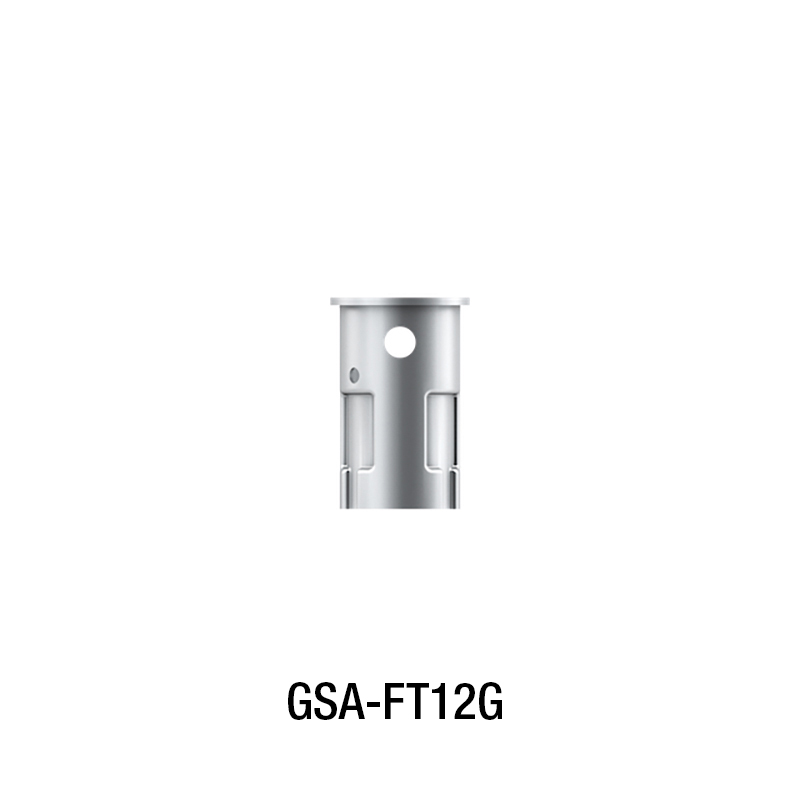

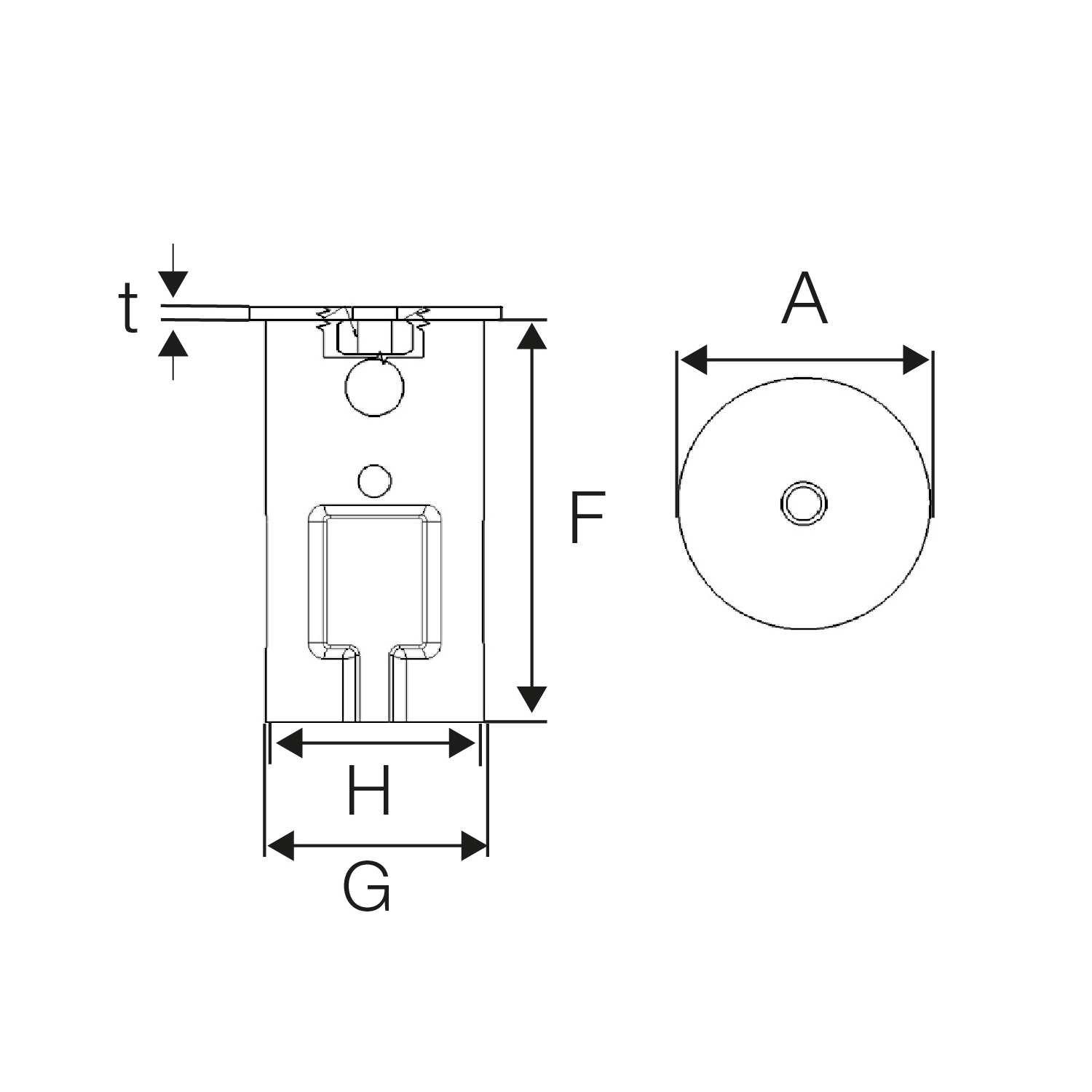

Dimensioner for flad top

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]					Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	F	G	H	t	Antal pr. kasse
GSA-FT12G	51308	2020021	Ø75	120	Ø65	Ø61	4	6

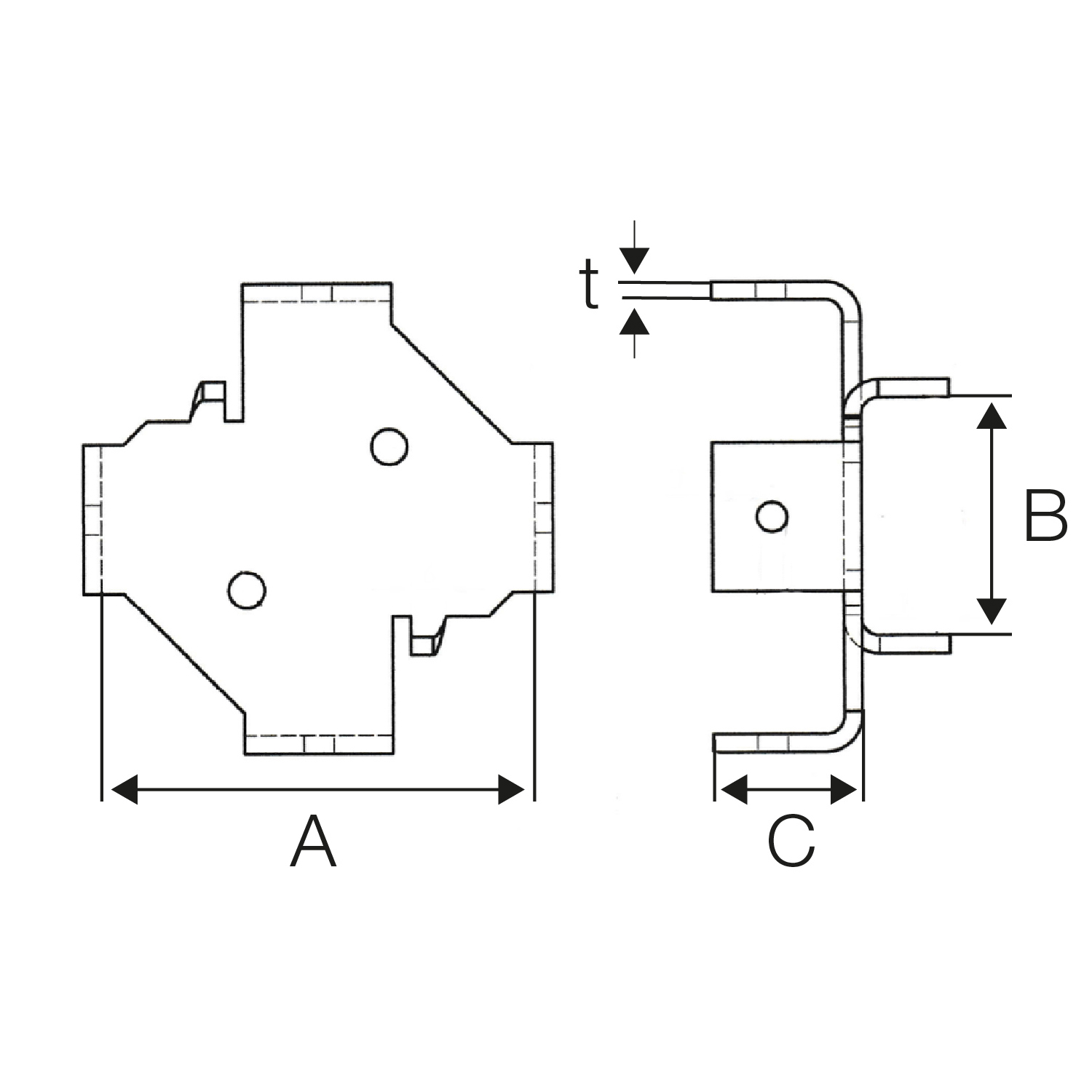

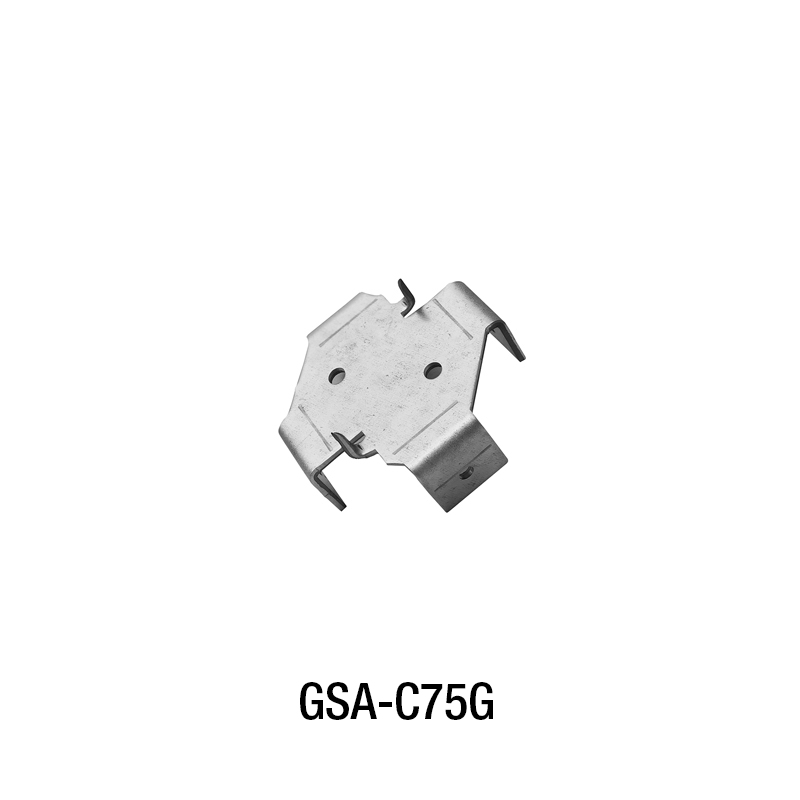

Dimensioner for Kop

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]				Huller i top		Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	B	C	t	Ø5 [mm]	Ø6 [mm]	Antal pr. kasse
GSA-C75G	51401	2020024	73	40	25	3	4	2	12

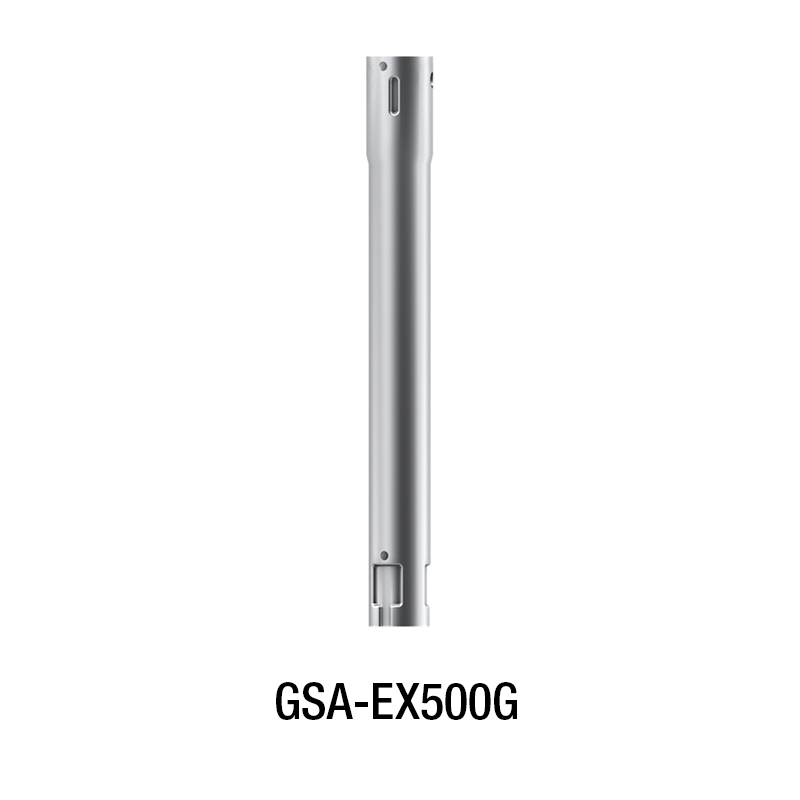

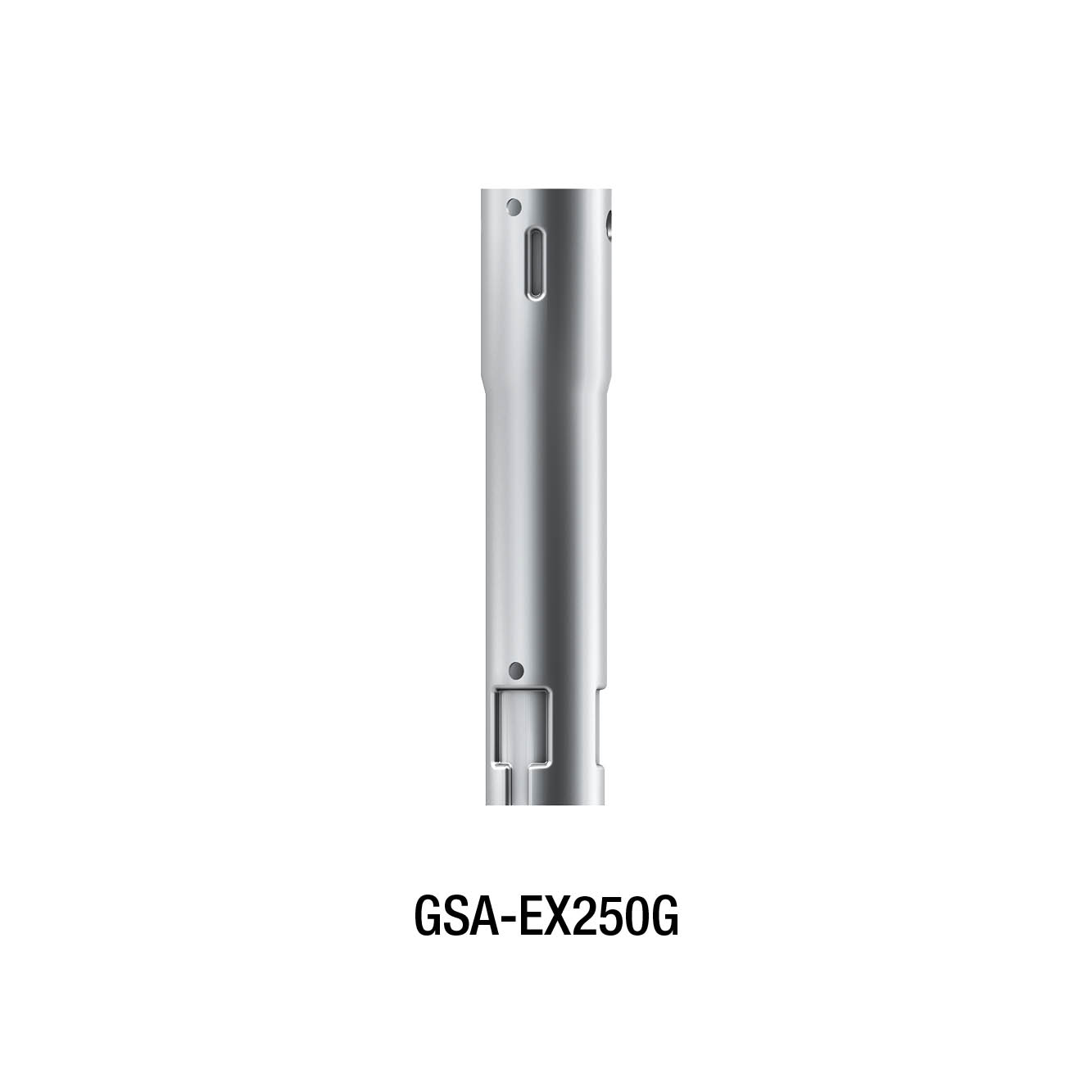

Dimensioner for forlænger

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]					Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	B	C	D	t	Antal pr. kasse
GSA-EX250G	51201	2020011	248	Ø70	Ø65	330	2	6
GSA-EX500G	51202	2020012	480	Ø70	Ø65	580	2	6

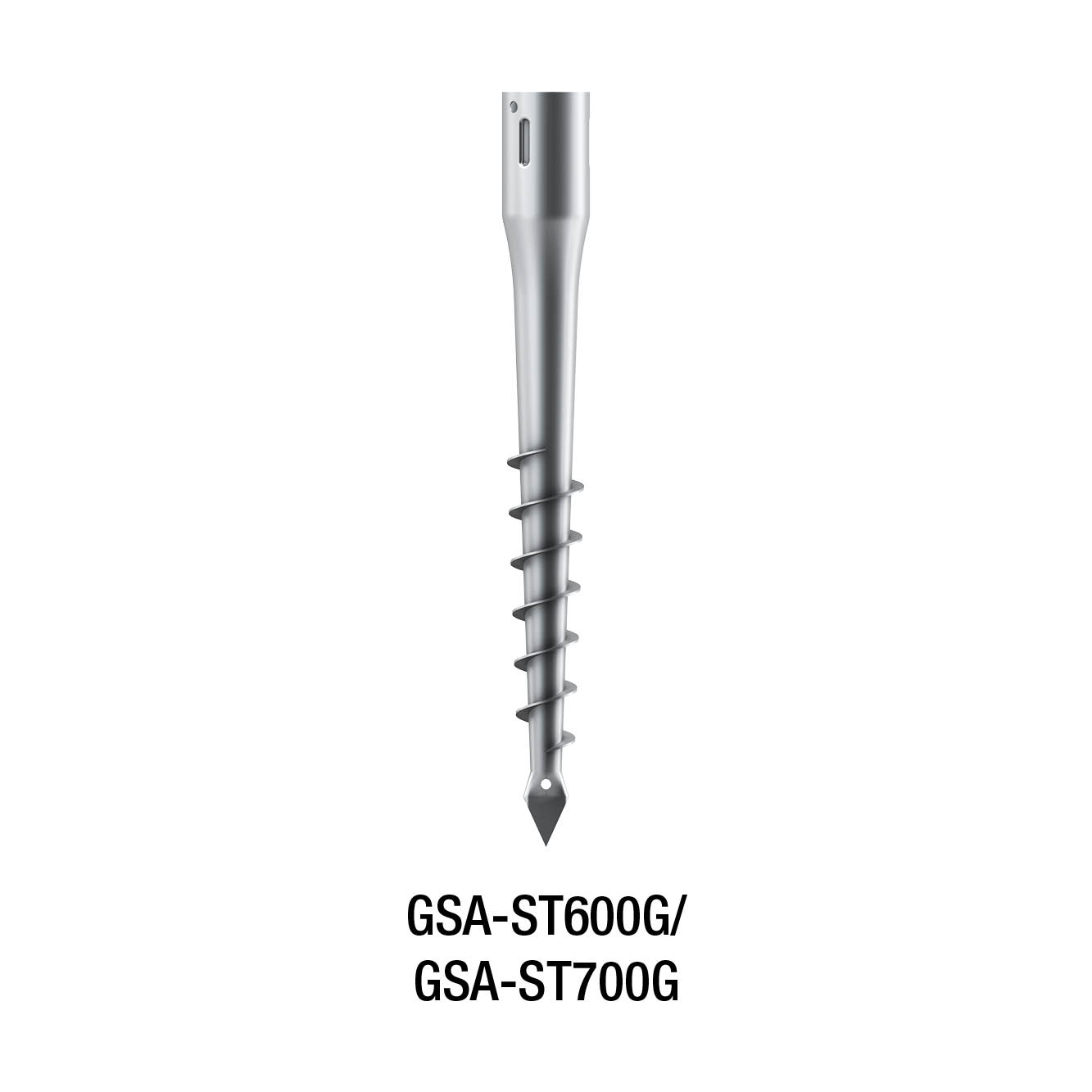

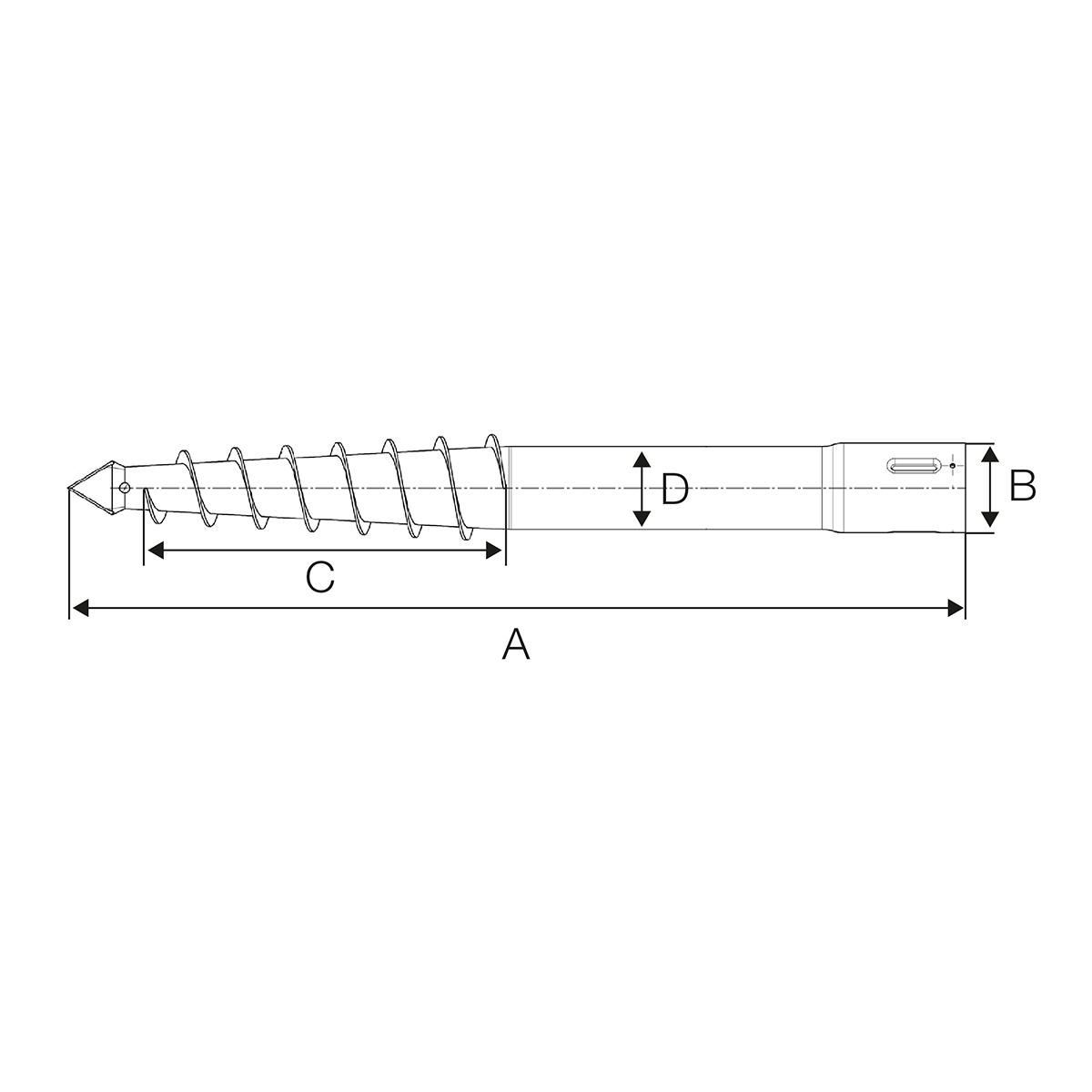

Dimensioner for skruespids

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]					Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	A	B	C	D	t	Antal pr. kasse
GSA-ST600G	51102	2020003	600	Ø70	280	Ø65	2	6
GSA-ST700G	51103	2094421	700	Ø70	280	Ø65	2	6

Installation

Skruefundamenterne monteres nemt med værktøj, som kan købes eller lånes i din lokale byggemarked.

Montering af skruefundament med manuel nøgle
Marker positionen med spidsen, og brug monteringsnøglen til at dreje skruen med uret ned i jorden. Trådene vil automatisk sno sig dybere ned i jorden, hvilket resulterer i jordkomprimering og dermed høj stabilitet
Montering af skruefundament med gearkassesæt 1:20
Gearkassesæt 1:20 Teleskopstang er kun lavet til montering af GSF skruefundamenter i naturligt komprimeret jord op til en dybde på 1000 mm
