BNKK
Koblingsbeslag
BNKK koblingsbeslaget anvendes til samling af vindtrækbånd på båndtilslutningsbeslaget uden yderligere spændfunktion. Det fremgår af tabellen hvilke størrelser af koblingsbeslag og vindtrækbånd, der kan kombineres.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Varmforzinket stål Z275
EPD
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Mål [mm] | Huller |
Til indbygning i vindtrækbånd |
Medleverede clips/skruer |
Medleverede bolte | mitgelieferte Steckbolzen | Antal pr. kasse | Vægt [kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | t | Ø | Antal | ||||||||
| BNKK40/60-14 | 1561276 | 157 | 60 | 2+3+2=7 | 5 + 15 | 7 + 1 | BANXX40, BANXX60XX | 2 x BF4060M5 | Dorn Ø14 m/sikringssplit | - | 4 | 0.38 |
* For tilslutning med BAN1580.... skal der er indbygges og bestilles en ekstra CLIPS20 (eller 2 x M5 i 8.8)

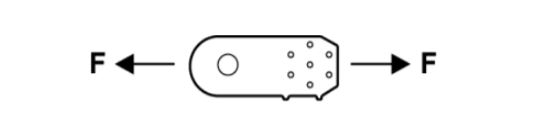

Karakteristiske kapaciteter - Dyvelinstallation
| Art. nr. | Karakteristiske kapaciteter - Dyvelinstallation [kN] | |
|---|---|---|
| Størrelse på dyvel [mm] | R1.k [kN] | |
| BNKK40/60-14 | 14 | 42.7 |
Installation
Installation
