SWD

Konstruktionsskrue med dobbeltgevind

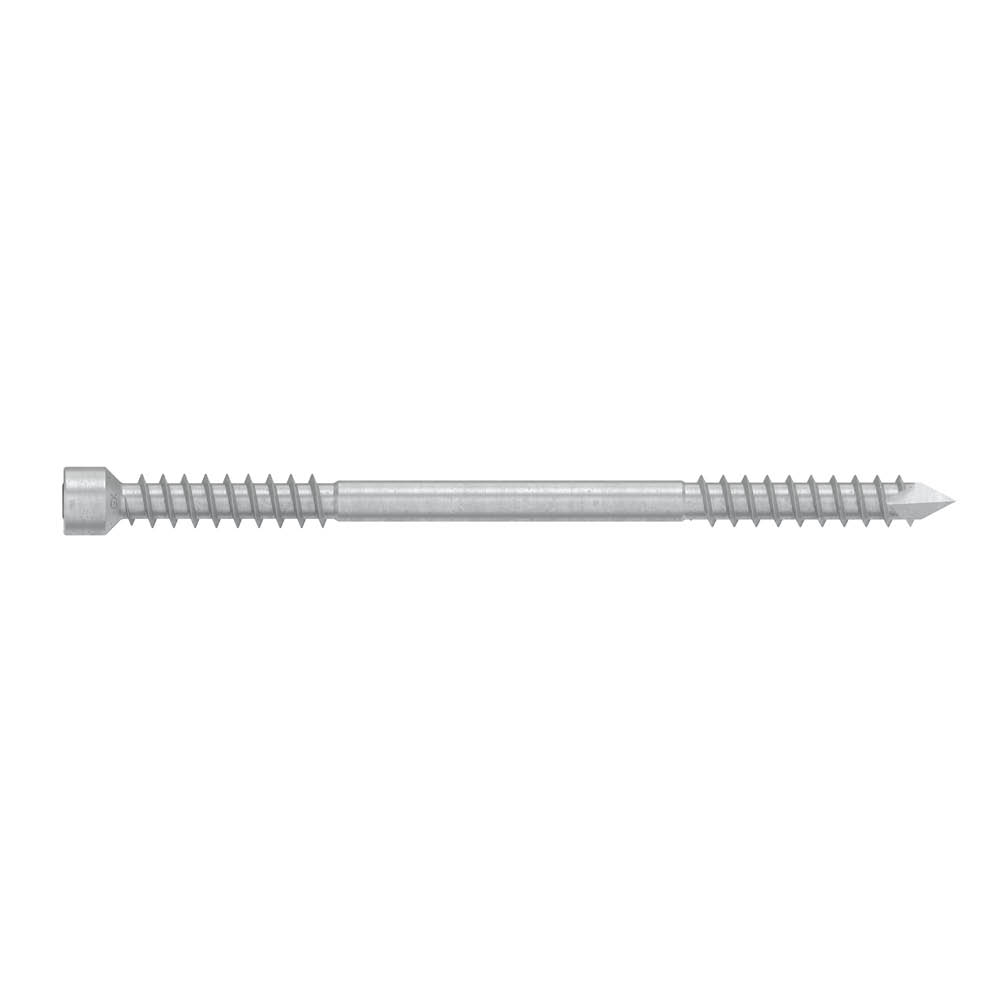

Solid-Drive SWD er en konstruktionsskrue med dobbeltgevind, der er designet til at forbinde og trække to træelementer sammen.

Det lille cylinderhoved reducerer iskruningsmomentet og gør det muligt at undersænke skruerne langt ind i træet. Protec+ coatingen er en slidstærk overfladbelægning, der kan modstå de høje temperaturer som opstår pga. friktionen ved installationen.

SWD-skruer er velegnede til skrå og vinklede installationer. Brug GSCREW-skrueguiden til at sikre, at skruerne installeres med den korrekte vinkel i træet.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Protec® +

Outdoor

Solid Wood

Produktinformationer

Billeder

Egenskaber

Fordele:

Det lille cylinderhoved undersænkes ned i træet og giver mulighed for skjulte samlinger

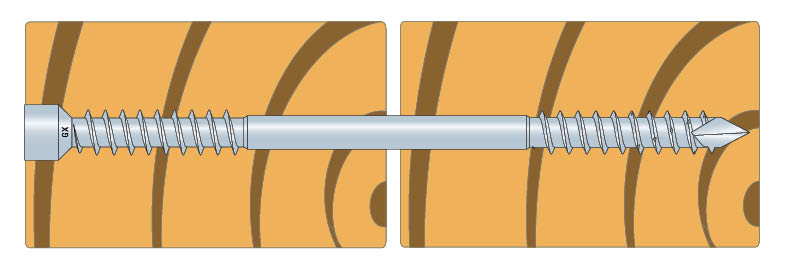

Differentieret gevindstigning skaber en klemmeeffekt, der trækker trædelene sammen
Mejselspidsen giver mulighed for skrå installationer
Protec+ coating til beskyttet udendørs brug

Applikationer

Anvendes til:

CLT væg-til-væg, gulv-til-gulv, panel-til-bjælke
Limtræ og større træ-træ samlinger

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Best. nr.	DB nr.	Gunnebo art. nr.	Dimensioner [mm]							Antal pr. kasse

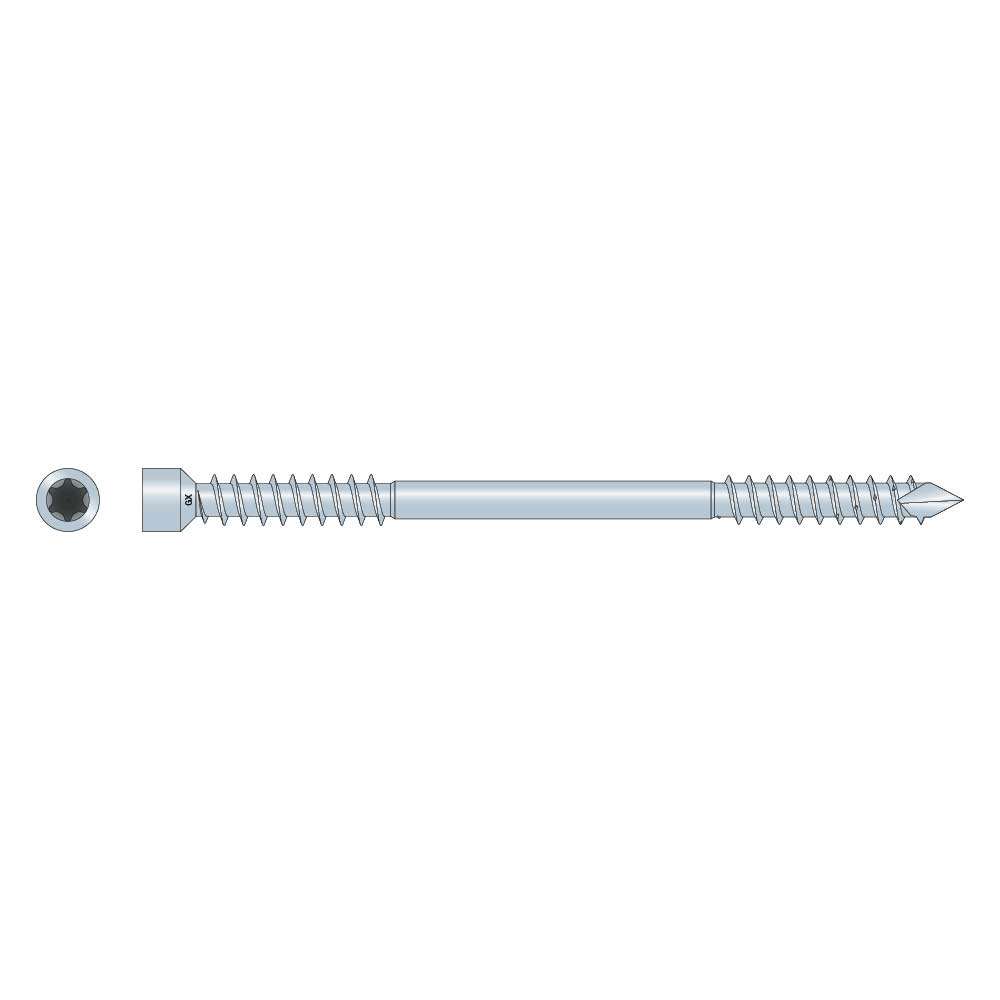

Art. nr.	Best. nr.	DB nr.	Gunnebo art. nr.	d	l	d_h	d₁	l_g1	l_g2	bit	Antal pr. kasse
SWD6.5X65	75425	2055782	76662	6.5	65	8	4	28	21.5	T-30	50
SWD6.5X90	75426	2055783	76665		90	8	4	40	33.5	T-30	50
SWD6.5X130	75427	2055784	76805		130	8	4	40	33.5	T-30	50
SWD6.5X160	75428	2055785	76653		160	8	4	65	58.5	T-30	50
SWD6.5X190	75429	2055786	76655		190	8	4	80	73.5	T-30	50
SWD6.5X220	75430	2055787	76659		220	10	4	95	88.5	T-30	50
SWD8.0X90	75431	2055788	76700	7.8	90	10	5.4	40	31.5	T-40	50
SWD8.0X130	75432	2055789	76806		130	10	5.4	40	31.5	T-40	50
SWD8.0X160	75433	2055790	76669		160	10	5.4	65	56.5	T-40	50
SWD8.0X190	75434	2055791	76764		190	10	5.4	80	71.5	T-40	50
SWD8.0X220	75435	2055792	76677		220	10	5.4	95	86.5	T-40	50
SWD8.0X245	75436	2055793	76681		245	10	5.4	107.5	99	T-40	50
SWD8.0X275	75437	2055794	76684		275	10	5.4	107.5	99	T-40	50
SWD8.0X300	75438	2055795	76694		300	10	5.4	135	126.5	T-40	50
SWD8.0X330	75439	2055796	76697		330	10	5.4	135	126.5	T-40	50

Produktets karakteristiske egenskaber

Art. nr.	Karakteristisk bøjningsstyrke- M_y,k [Nm]	Karakteristisk udtræksparameter - f_ax,k,90° [N/mm²]	Karakteristisk hoved gennemtræksparameter- f_head,k [N/mm²]	Karakteristisk trækstyrke - f_tens,k [kN]
SWD6.5X65	12.4	13.7	-	14.5
SWD6.5X90	12.4	13.7	-	14.5
SWD6.5X130	12.4	13.7	-	14.5
SWD6.5X160	12.4	13.7	-	14.5
SWD6.5X190	12.4	13.7	-	14.5
SWD6.5X220	12.4	13.7	-	14.5
SWD8.0X90	26.8	13.1	-	25.3
SWD8.0X130	26.8	13.1	-	25.3
SWD8.0X160	26.8	13.1	-	25.3
SWD8.0X190	26.8	13.1	-	25.3
SWD8.0X220	26.8	13.1	-	25.3
SWD8.0X245	26.8	13.1	-	25.3
SWD8.0X275	26.8	13.1	-	25.3
SWD8.0X300	26.8	13.1	-	25.3
SWD8.0X330	26.8	13.1	-	25.3
SWD6.5	12.4	13.7	-	14.5
SWD8	26.8	13.1	-	25.3
