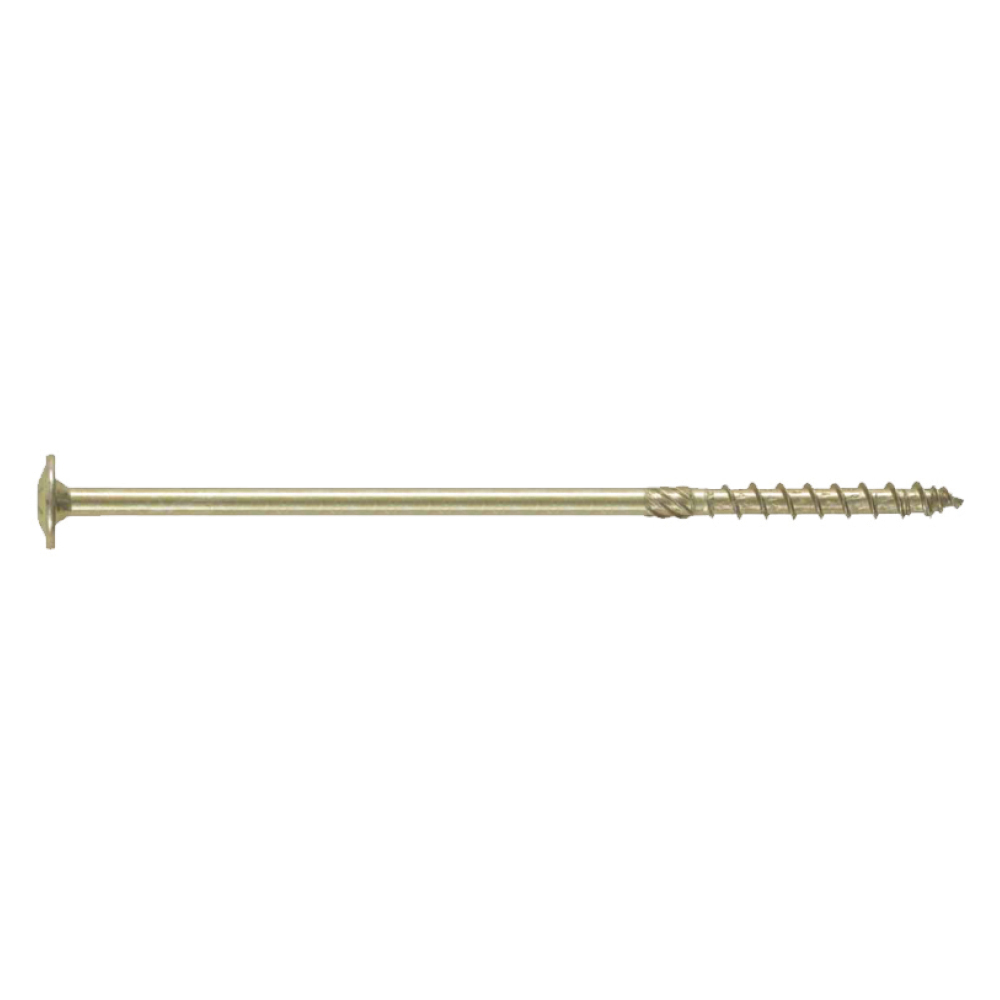

ESCR

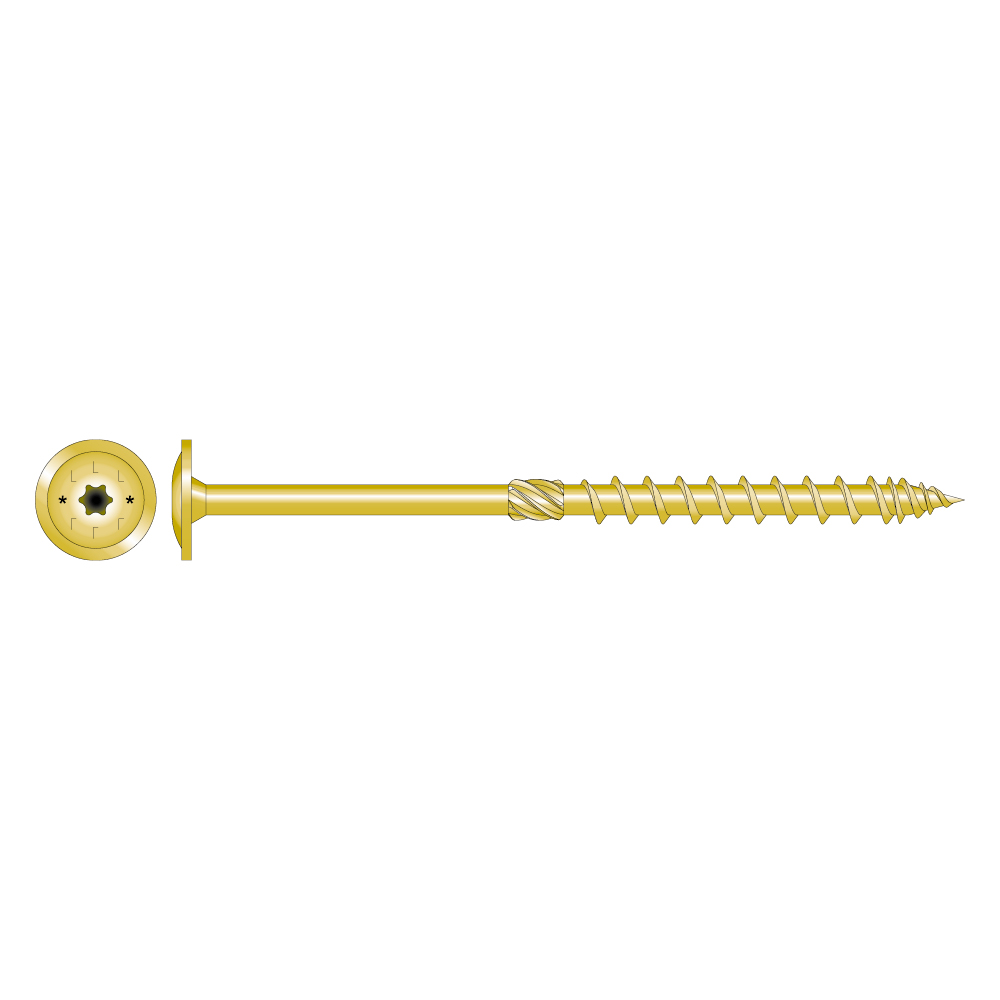

Konstruktionsskrue med skivehoved til træ

ESCR er en 6, 8 eller 10 mm skrue med skivehoved, som er designet til at samle to eller flere stykker tømmer. ESCR skruerne har en type 17 spids, som griber hurtigt i træet, og en fræseribbe, som sikrer nem og jævn iskruning af skaftet. Det store skivehoved sikrer høj gennemtrækningsmodstand og sørger samtidig for at tømmerstykkerne trækkes tæt til hinanden.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Gulkromatiseret

Indoor

Solid Wood

Produktinformationer

Billeder

Kipsamling

I-bjælkesamling

Cladding frame assembly

Egenskaber

Materiale

Stålkvalitet:
Kulstof stål
Korrosionsbeskyttelse:
Zink lagtykkelse på ca. 5 μm

Fordele

ESCR skruerne har en type 17 spids, som griber hurtigt i træet, og en fræseribbe, som sikrer nem og jævn iskruning af skaftet
Det store skivehoved sikrer høj gennemtrækningsmodstand og sørger samtidig for at tømmerstykkerne trækkes tæt til hinanden

Applikationer

Samlinger

Træ-træ samt stål-træ samlinger

Anvendeslesområder

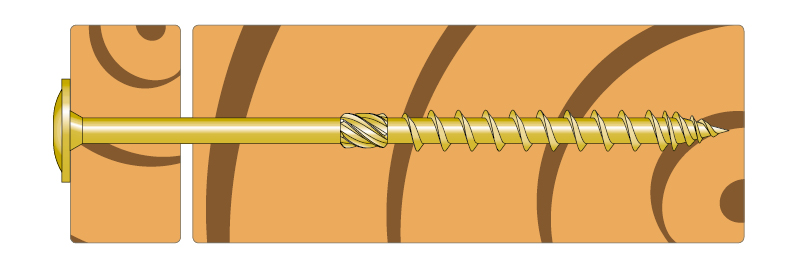

Er designet til at samle to eller flere stykker træ i trækonstruktioner

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]						Qty/box
Art. nr.	DB nr.	L	l_g	d₁	d	d_h	Bit	Qty/box
ESCR6.0X60	1964749	60	36	4	6	14	TX30	100
ESCR6.0X80	1965708	80	48	4	6	14	TX30	100
ESCR6.0X100	1965709	100	48	4	6	14	TX30	100
ESCR6.0X120	1964710	120	64	4	6	14	TX30	100
ESCR6.0X140	1965711	140	64	4	6	14	TX30	100
ESCR6.0X160	1965712	160	64	4	6	14	TX30	100
ESCR6.0x180	1965713	180	64	4	6	14	TX30	50
ESCR6.0x200	1965714	200	64	4	6	14	TX30	50
ESCR8.0X80	1806119	80	54	5.3	8	20	TX40	50
ESCR8.0X100	1806096	100	54	5.3	8	20	TX40	50
ESCR8.0X120	1806097	120	54	5.3	8	20	TX40	50
ESCR8.0X140	1806098	140	84	5.3	8	20	TX40	50
ESCR8.0X160	1806099	160	84	5.3	8	20	TX40	50
ESCR8.0X180	1806102	180	100	5.3	8	20	TX40	50
ESCR8.0X200	1712367	200	100	5.3	8	20	TX40	50
ESCR8.0X220	1712368	220	100	5.3	8	20	TX40	50
ESCR8.0X240	1712369	240	100	5.3	8	20	TX40	50
ESCR8.0X260	1712370	260	100	5.3	8	20	TX40	50
ESCR8.0X280	1712371	280	100	5.3	8	20	TX40	50
ESCR8.0X300	1712372	300	100	5.3	8	20	TX40	50
ESCR8.0X320	1806103	320	100	5.3	8	20	TX40	50
ESCR8.0X340	1806106	340	100	5.3	8	20	TX40	50
ESCR8.0X360	1806107	360	100	5.3	8	20	TX40	50
ESCR8.0x380	1806110	380	100	5.3	8	20	TX40	50
ESCR8.0X400	1806112	400	100	5.3	8	20	TX40	50
ESCR10.0x100	1806070	100	60	6.2	10	25	TX50	25
ESCR10.0X120	1806071	120	60	6.2	10	25	TX50	25
ESCR10.0X140	1806072	140	60	6.2	10	25	TX50	25
ESCR10.0X160	1806073	160	100	6.2	10	25	TX50	25
ESCR10.0X200	1806077	200	100	6.2	10	25	TX50	25
ESCR10.0X220	1806082	220	100	6.2	10	25	TX50	25
ESCR10.0X260	1806084	260	100	6.2	10	25	TX50	25
ESCR10.0X280	1806085	280	100	6.2	10	25	TX50	25
ESCR10.0X320	1806088	320	100	6.2	10	25	TX50	25
ESCR10.0X340	1806090	340	100	6.2	10	25	TX50	25
ESCR10.0X360	1806091	360	100	6.2	10	25	TX50	25

Produktkarakteristiske egenskaber

Art. nr.	Bøjningsstyrke - M_y,k [Nm]	Karakteristisk udtræksparameter - f_ax,k,90° [N/mm²]	Karakteristisk hoved gennemtræksparameter - f_head,k [N/mm²]	Karakteristisk trækstyrke - f_tens,k [kN]	Karakteristisk vridningsstyrke - f_tor,k [Nm]
ESCR6	10.1	13	16.7	12.8	10.1
ESCR8	22.6	10.7	17.6	22.7	25.6
ESCR10	33	9.5	15.2	33.2	47.5

Karakteristisk bæreevne

Art. nr.	Karakteristisk bæreevne [kN]
	R_ax.k config [1]	Forskydningsstyrke - træ-træ – R_lat,k				Forskydningsstyrke - stål-træ – R_lat,k
	R_ax.k config [1]	α₁=90° and α₂=0° config [3]	α₁=0° et α₂=0° config [4]	α₁=90° et α₂=90° config [5]	α1=0° et α2=90° config [6]	α₂ = 0° config [7]	α₂ = 90° config [8]
ESCR6.0X60	-	-	-	-	-	-	-
ESCR6.0X80	-	-	-	-	-	-	-
ESCR6.0X100	-	-	-	-	-	-	-
ESCR6.0X120	-	-	-	-	-	-	-
ESCR6.0X140	-	-	-	-	-	-	-
ESCR6.0X160	-	-	-	-	-	-	-
ESCR6.0x180	-	-	-	-	-	-	-
ESCR6.0x200	-	-	-	-	-	-	-
ESCR8.0X80	yes	-	a)	4.71	a)	a)	6.18
ESCR8.0X100	yes	-	4.14	4.71	3.96	4.35	6.18
ESCR8.0X120	yes	-	4.35	4.71	4.09	4.35	6.18
ESCR8.0X140	yes	-	4.96	5.31	4.69	4.96	6.82
ESCR8.0X160	yes	-	4.96	5.31	4.69	4.96	6.82
ESCR8.0X180	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X200	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X220	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X240	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X260	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X280	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X300	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X320	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X340	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X360	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0x380	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X400	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR10.0x100	yes	-	5.67	6.17	5.3	5.67	8.14
ESCR10.0X120	yes	-	5.67	6.17	5.3	5.67	8.14
ESCR10.0X140	yes	-	5.67	6.17	5.3	5.67	8.14
ESCR10.0X160	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X200	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X220	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X260	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X280	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X320	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X340	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X360	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR6	-	-	-	-	-	-	-
ESCR8	-	-	-	-	-	-	-
ESCR10	-	-	-	-	-	-	-

For yderligere/detaljeret information henvises til ETA-13/0769 eller ring til vores tekniske afdeling.

Abacus

Karakteristisk bæreevne - træ-træ

Art. nr.	Karakteristiske bæreevner - træ-træ C24
	Udtræksbæreevne		Forskydningsstyrke parallel med fiberretningen [Rv.0.k] [kN]							Forskydningsstyrke vinkelret på fiberretningen [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCR6.0X60	24	2.81	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCR6.0X80	32	3.27	2.57	-	-	-	-	-	-	2.57	-	-	-	-	-	-
ESCR6.0X100	52	3.27	2.57	2.6	2.6	-	-	-	-	2.57	2.6	2.6	-	-	-	-
ESCR6.0X120	56	3.27	2.57	2.6	2.6	2.6	-	-	-	2.57	2.6	2.6	2.6	-	-	-
ESCR6.0X140	76	3.27	2.57	2.6	2.6	2.6	2.6	2.6	-	2.57	2.6	2.6	2.6	2.6	2.6	-
ESCR6.0X160	96	3.27	2.57	2.6	2.6	2.6	2.6	2.6	2.6	2.57	2.6	2.6	2.6	2.6	2.6	2.6
ESCR6.0x180	116	3.27	2.57	2.6	2.6	2.6	2.6	2.6	2.6	2.57	2.6	2.6	2.6	2.6	2.6	2.6
ESCR6.0x200	136	3.27	2.57	2.6	2.6	2.6	2.6	2.6	2.6	2.57	2.6	2.6	2.6	2.6	2.6	2.6
ESCR8.0X80	26	4.62	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCR8.0X100	46	4.62	4.38	4.68	4.71	-	-	-	-	3.54	3.72	3.92	-	-	-	-
ESCR8.0X120	66	4.62	4.38	4.68	4.71	4.71	-	-	-	3.54	3.72	3.92	4.09	-	-	-
ESCR8.0X140	56	7.04	4.99	5.28	5.31	5.31	-	-	-	4.14	4.33	4.52	4.69	-	-	-
ESCR8.0X160	76	7.04	4.99	5.28	5.31	5.31	5.31	5.31	-	4.14	4.33	4.52	4.69	4.69	4.69	-
ESCR8.0X180	80	7.04	4.99	5.28	5.31	5.31	5.31	5.31	-	4.14	4.33	4.52	4.69	4.69	4.69	-
ESCR8.0X200	100	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X220	120	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X240	140	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X260	160	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X280	180	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X300	200	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X320	220	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X340	240	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X360	260	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0x380	280	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X400	300	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR10.0x100	40	5.7	-	5.86	6.17	-	-	-	-	-	4.64	4.86	-	-	-	-
ESCR10.0X120	60	5.7	-	5.86	6.17	6.17	-	-	-	-	4.64	4.86	5.3	-	-	-
ESCR10.0X140	80	5.7	-	5.86	6.17	6.17	6.17	6.17	-	-	4.64	4.86	5.3	5.3	5.3	-
ESCR10.0X160	60	9.5	-	6.81	7.12	7.12	6.17	6.17	-	-	5.59	5.81	6.25	6.25	6.25	-
ESCR10.0X200	100	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X220	120	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X260	160	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X280	180	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X320	220	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X340	240	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X360	260	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR6	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCR8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCR10	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Ovenstående bæreevner er gældende for:

Trætykkelser (hovedsiden) ≤ t₁ angiver i tabellen
Vinkel mellem skrueaksen og fiberretningen mellem 45° og 90°

For at opnå maksimal sammenspænding af de to træstykker må træstykket under hovedet ikke være tykkere end t₁

Forskydningsstyrkerne er angivet for forskellige trætykkelser t₁ af træstykket under hovedet, med følgende konfigurationer:

Last parallel med fiberretning R_v.0°.k
Last vinkelret på fiberretning R_v.90°.k

Trækvalitet C24 eller bedre.
Forboring er forudsat i bæreevnerne (forskydning)
For skruer med delvis gevind er det forudsat at der er max 5 mm gevind i træstykket under hovedet for at sikre maksimal sammenspænding af de to træstykker.
Der er set bort fra kravet i EN1995-1-1:2004+A2:2014 kap. 8.3.1.2 stk. (2) vedr. min. indtrængningsdybde.

Karakteristisk bæreevne - stål-træ

Art. nr.	Karakteristisk bæreevne - stål på træ C24
	Udtræksbæreevne [Rax.st.k] [kN]	Forskydningsstyrke - tynd plade		Forskydningsstyrke - tyk plade
	Udtræksbæreevne [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
ESCR6.0X60	2.81	2.49	2.49	3.23	3.23
ESCR6.0X80	3.74	2.72	2.72	3.46	3.46
ESCR6.0X100	3.74	2.72	2.72	3.46	3.46
ESCR6.0X120	4.99	3.03	3.03	3.77	3.77
ESCR6.0X140	4.99	3.03	3.03	3.77	3.77
ESCR6.0X160	4.99	3.03	3.03	3.77	3.77
ESCR6.0x180	4.99	3.03	3.03	3.77	3.77
ESCR6.0x200	4.99	3.03	3.03	3.77	3.77
ESCR8.0X80	4.62	4.71	4.09	6.18	5.3
ESCR8.0X100	4.62	4.71	4.09	6.18	5.3
ESCR8.0X120	4.62	4.71	4.09	6.18	5.3
ESCR8.0X140	7.19	5.35	4.73	6.82	5.94
ESCR8.0X160	7.19	5.35	4.73	6.82	5.94
ESCR8.0X180	8.56	5.69	5.07	7.17	6.28
ESCR8.0X200	8.56	5.69	5.07	7.17	6.28
ESCR8.0X220	8.56	5.69	5.07	7.17	6.28
ESCR8.0X240	8.56	5.69	5.07	7.17	6.28
ESCR8.0X260	8.56	5.69	5.07	7.17	6.28
ESCR8.0X280	8.56	5.69	5.07	7.17	6.28
ESCR8.0X300	8.56	5.69	5.07	7.17	6.28
ESCR8.0X320	8.56	5.69	5.07	7.17	6.28
ESCR8.0X340	8.56	5.69	5.07	7.17	6.28
ESCR8.0X360	8.56	5.69	5.07	7.17	6.28
ESCR8.0x380	8.56	5.69	5.07	7.17	6.28
ESCR8.0X400	8.56	5.69	5.07	7.17	6.28
ESCR10.0x100	-	-	-	-	-
ESCR10.0X120	5.7	6.17	5.3	8.14	6.91
ESCR10.0X140	5.7	6.17	5.3	8.14	6.91
ESCR10.0X160	9.5	7.12	6.25	9.09	7.86
ESCR10.0X200	9.5	7.12	6.25	9.09	7.86
ESCR10.0X220	9.5	7.12	6.25	9.09	7.86
ESCR10.0X260	9.5	7.12	6.25	9.09	7.86
ESCR10.0X280	9.5	7.12	6.25	9.09	7.86
ESCR10.0X320	9.5	7.12	6.25	9.09	7.86
ESCR10.0X340	9.5	7.12	6.25	9.09	7.86
ESCR10.0X360	9.5	7.12	6.25	9.09	7.86
ESCR6	-	-	-	-	-
ESCR8	-	-	-	-	-
ESCR10	-	-	-	-	-

Ovenstående forskydningsbæreevner er givet for tyk plade (t_st = d) samt tynd plade (t_st = 0,5xd) under følgende forudsætninger:

Last parallelt med fiverretning R_v.0°.k
Last vinkelret på fiberretning R_v.90°.k

Trækvalitet C24 eller bedre.
Bæreevner for ståltykkelser mellem tynd og tyk kan bestemmes ved interpolation.
Forboring er forudsat i bæreevnerne (forskydning).

Karakteristisk bæreevne - træ på bjælker

Art. nr.	Karakteristisk bæreevne - træ på bjælker C24
	Minimumsbredde af bjælke [mm]	Minimumsafstand til underside af træstykke a_4,c [mm]	Forskydningsstyrke i relation til t₁ [Rv.90-0.k] [kN]
	Minimumsbredde af bjælke [mm]	Minimumsafstand til underside af træstykke a_4,c [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
ESCR6.0X60	36	18	-	-	-	-	-	-	-	-
ESCR6.0X80	36	18	2.6	-	-	-	-	-	-	-
ESCR6.0X100	36	18	2.6	2.6	2.6	-	-	-	-	-
ESCR6.0X120	36	18	2.6	2.6	2.6	2.6	-	-	-	-
ESCR6.0X140	36	18	2.6	2.6	2.6	2.6	2.6	2.6	-	-
ESCR6.0X160	36	18	2.6	2.6	2.6	2.6	2.6	2.6	2.6	2.6
ESCR6.0x180	36	18	2.6	2.6	2.6	2.6	2.6	2.6	2.6	2.6
ESCR6.0x200	36	18	2.6	2.6	2.6	2.6	2.6	2.6	2.6	2.6
ESCR8.0X80	48	18	-	-	-	-	-	-	-	-
ESCR8.0X100	48	24	4.35	4.35	4.35	-	-	-	-	-
ESCR8.0X120	48	24	4.35	4.35	4.35	4.35	-	-	-	-
ESCR8.0X140	48	24	4.96	4.96	4.96	4.91	-	-	-	-
ESCR8.0X160	48	24	4.96	4.96	4.96	4.96	4.96	4.91	-	-
ESCR8.0X180	48	24	4.96	4.96	4.96	4.96	4.96	4.96	-	-
ESCR8.0X200	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X220	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X240	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X260	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X280	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X300	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X320	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X340	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X360	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0x380	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR8.0X400	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR10.0x100	60	30	-	5.67	5.55	-	-	-	-	-
ESCR10.0X120	60	30	-	5.67	5.67	5.67	-	-	-	-
ESCR10.0X140	60	30	-	5.67	5.67	5.67	5.67	5.67	-	-
ESCR10.0X160	60	30	-	6.62	6.62	6.62	6.62	6.62	-	-
ESCR10.0X200	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR10.0X220	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR10.0X260	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR10.0X280	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR10.0X320	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR10.0X340	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR10.0X360	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
ESCR6	-	-	-	-	-	-	-	-	-	-
ESCR8	-	-	-	-	-	-	-	-	-	-
ESCR10	-	-	-	-	-	-	-	-	-	-

Forboring er forudsat i bæreevnerne

Andre sites på dit sprog

Bygningsbeslag

Skruer

Søm

Fastgørelse i beton og stål

Quik Drive®

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Applikationer

Samlinger

Anvendeslesområder

Teknisk data

Dimensioner

Dimensioner

Produktkarakteristiske egenskaber

Karakteristisk bæreevne

Installation

Installation

Abacus

Karakteristisk bæreevne - træ-træ

Karakteristisk bæreevne - stål-træ

Karakteristisk bæreevne - træ på bjælker

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

Om Simpson Strong-Tie®

Simpson Strong-Tie Danmark

Copyright (da-DK)
