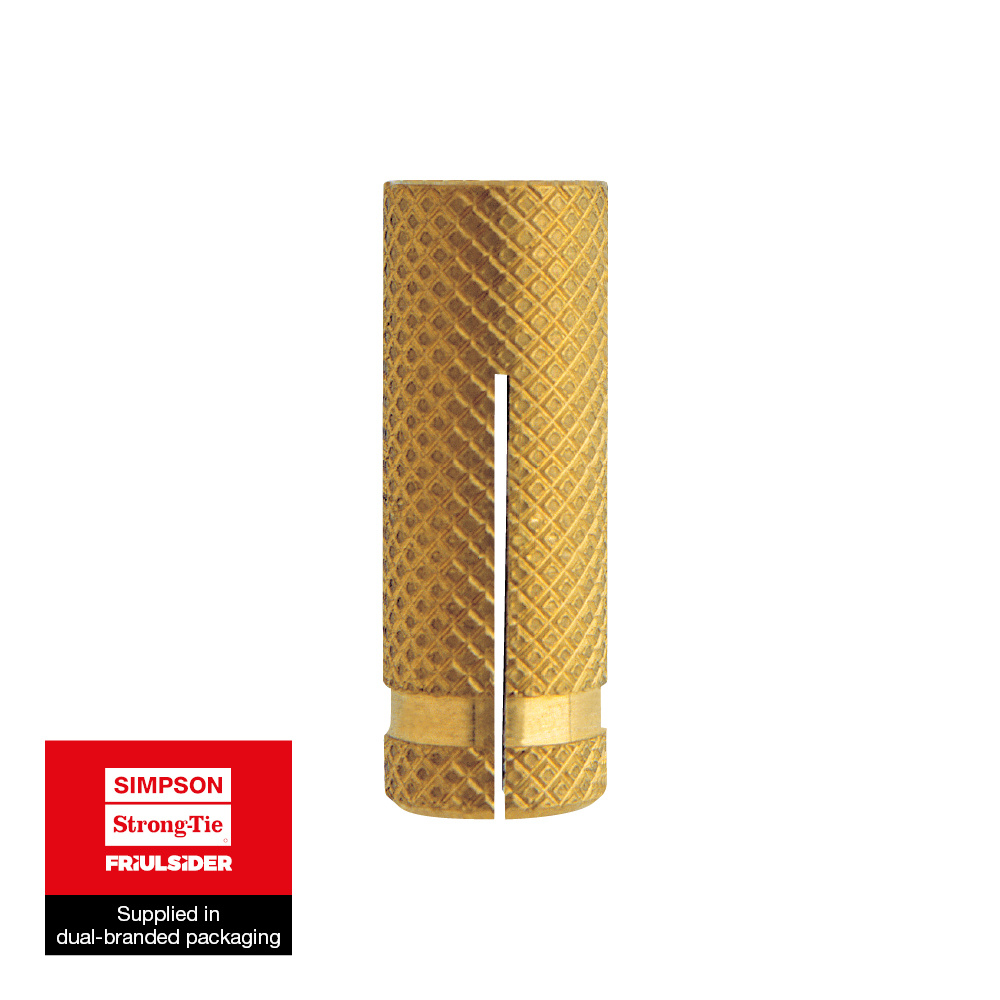

Designet til perfekt udvidelse af de fire ekspansionssegmenter
External knurling for better grip of the anchor to the base material ent rotation
Riflet overflade for bedre greb af ankret i grundmaterialet
Reduceret længde for forankring i tynde materialer
Applikationer
Anvendelsesområder
Lysinstallationssystemer
Tømrerfuger
Lette ikke-bærende konstruktioner
Egnet til
Urevnet beton
Massive mursten
Sten
Træ
Teknisk data
Product Dimension
Dimensioner
Reference
Metallic fixings dimensions
Installationsdata
Dimensioner[mm]
Bezeichnung
Andre
Installationsdata
Afstande og kantafstande
Stik[mm]
Größe[mm]
d₀[mm]
Cylindrisk huldybde [h₀][mm]
Huldiameter i befæstelse [df][mm]
Antal pr. pakke[stk]
Vægt[kg]
Nominel indlejringsdybde [hₙₒₘ][mm]
Min. understøttelsestykkelse [hₘᵢₙ][mm]
7510000600000
8x23
M6x23
TO
8
30
7
200.0
0.005
23
60
7510000800000
10x28
M8x28
TO
10
40
9
100.0
0.009
28
80
7510001000000
12x32
M10x32
TO
12
45
11
100.0
0.014
32
90
7510001200000
15x38
M12x38
TO
15
50
14
100.0
0.025
38
100
Anbefalede kapaciteter - enkelt forankring
Reference
Metallic fixings dimensions
Metallic fixings loads
Installationsdata
Dimensioner[mm]
Bezeichnung
Anbefalet kapacitet
Afstande og kantafstande
Größe[mm]
Spænding - Nᵣₑc[kN]
charak. Randabstand[mm]
charak. Achsabstand[mm]
C20/25[kN]
7510000600000
M6x23
TO
0.9
60
84
7510000800000
M8x28
TO
1.8
75
105
7510001000000
M10x32
TO
2.3
88
123
7510001200000
M12x38
TO
2.8
100
140
*These values are for guidance only
Produktdimension - Gør-det-selv
Tabellen "Produktdimension - Gør-det-selv" kan ikke vises: ingen referencer tilgængelige.

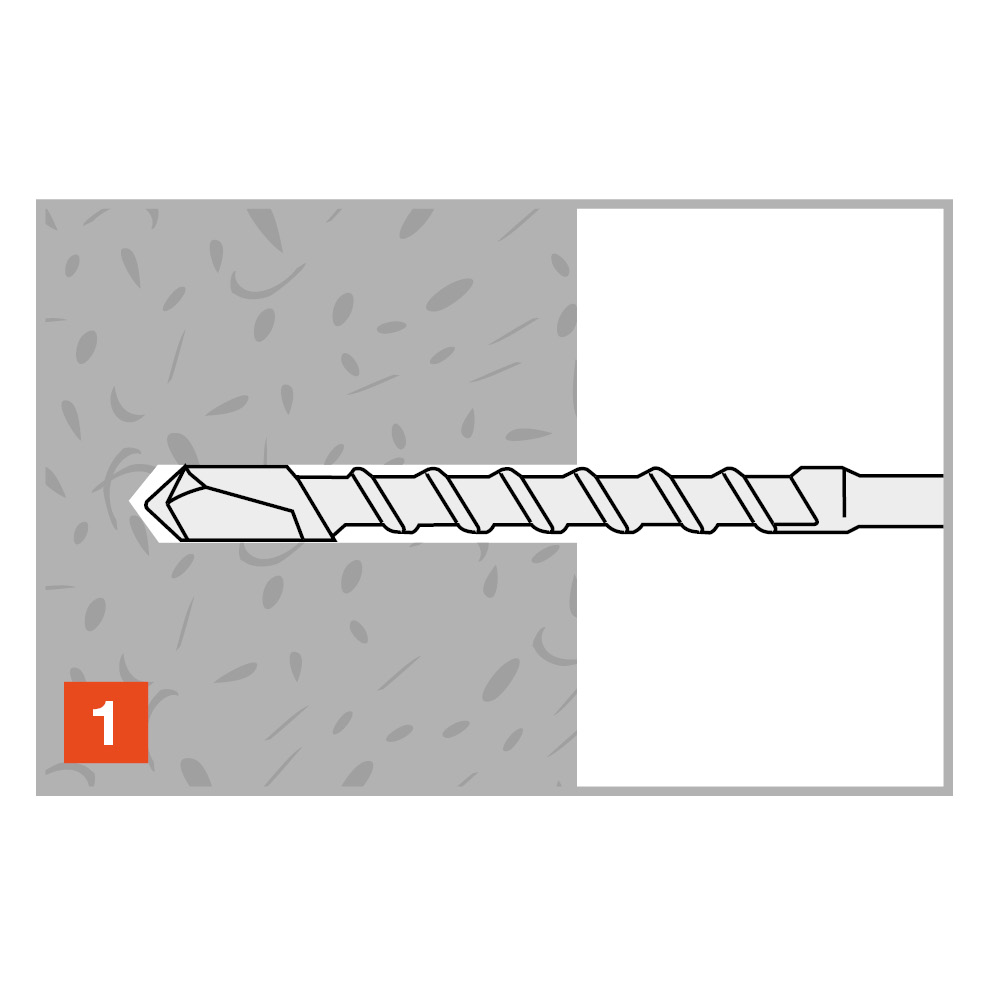

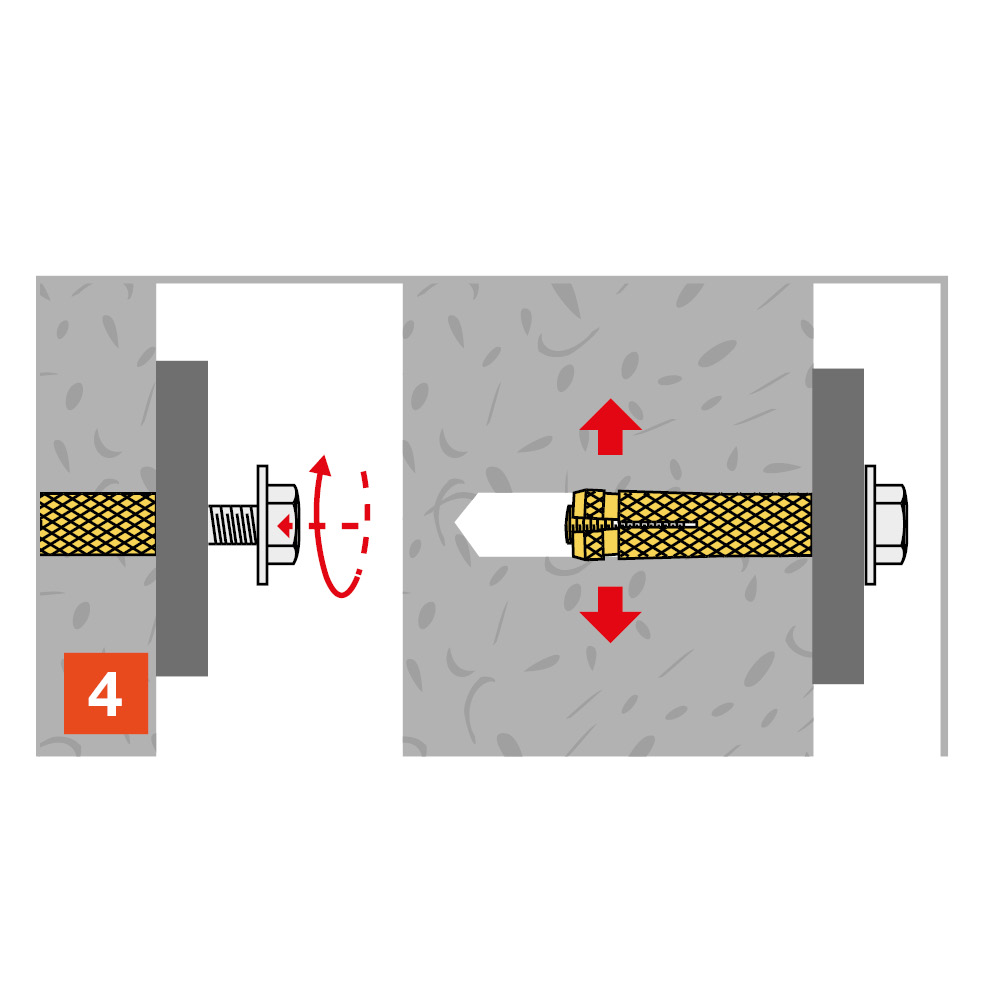

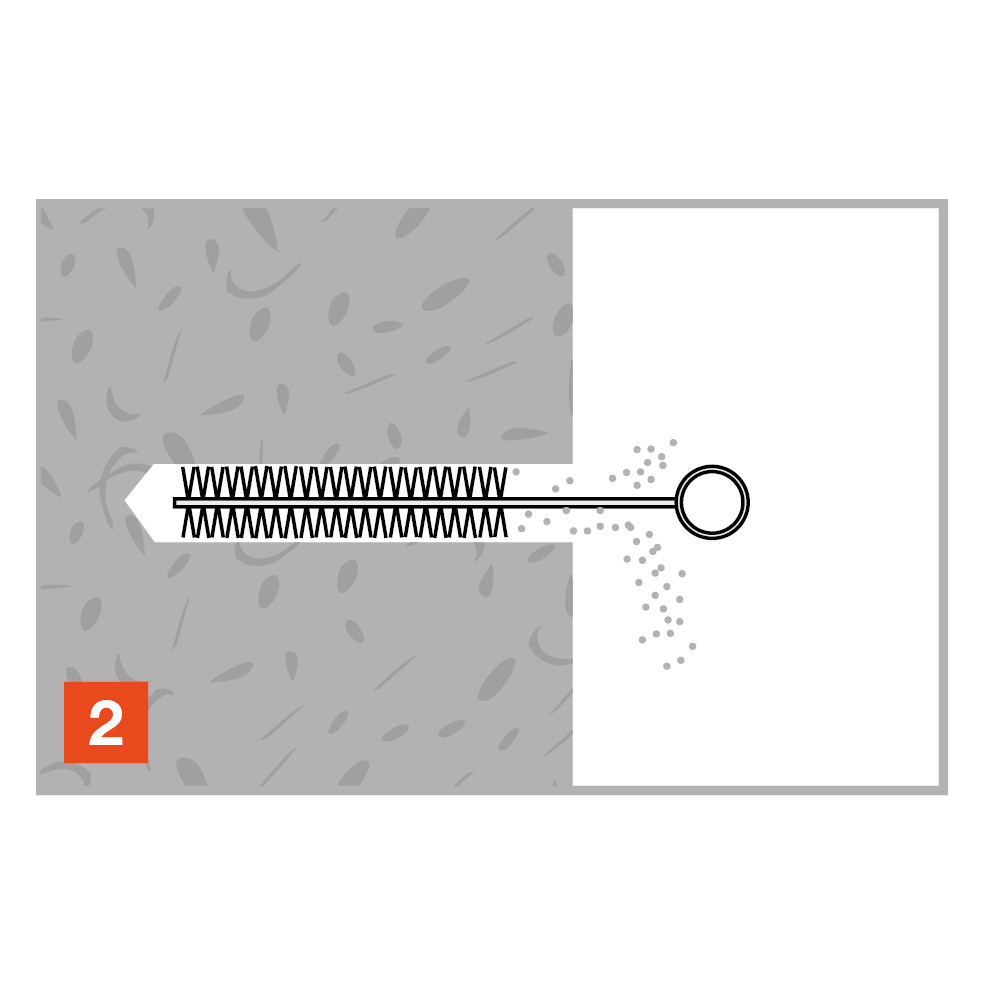

Installation
Installation
