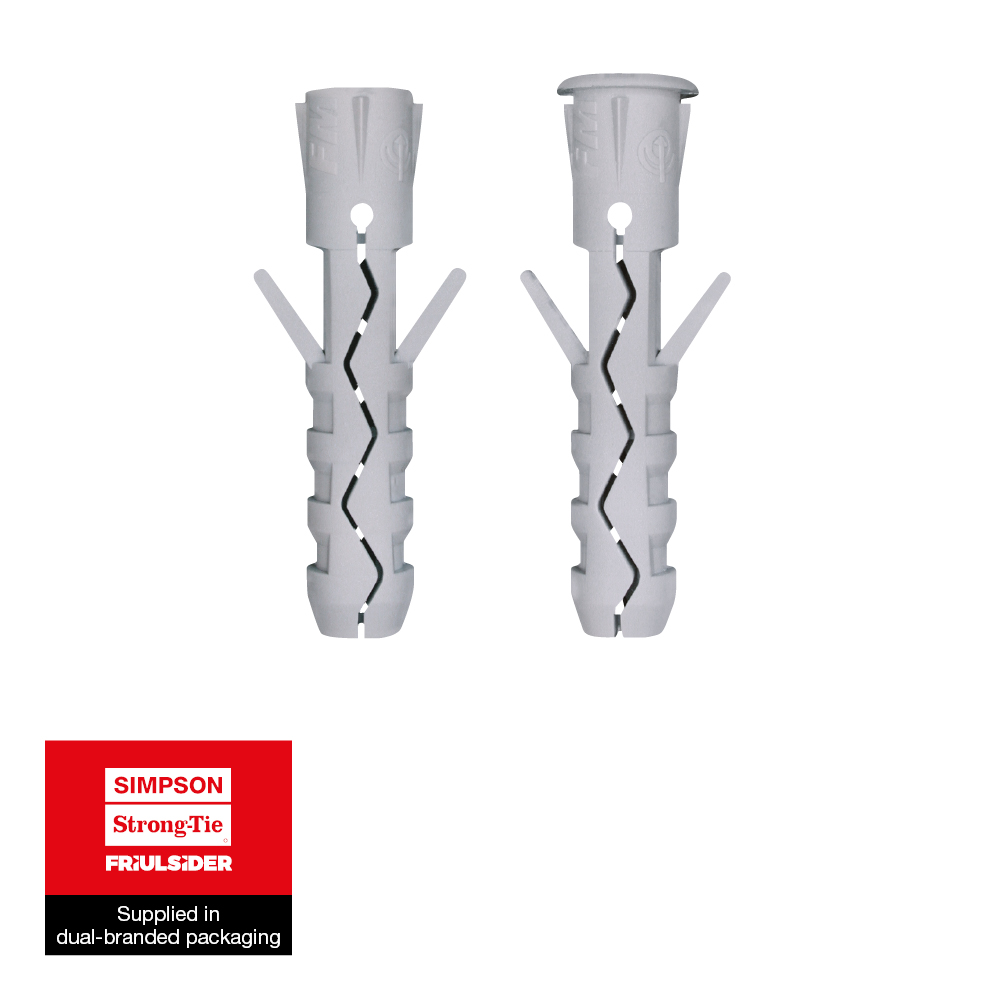

TU Plug

Nylon Dybel

TU nylon dybel er en alsidig dybel for lettere forankring i massive og hule materialer

Teknisk datablad

Produktinformationer

Billeder

Egenskaber

Material

Nylon

Fordele

Anvendelig til de fleste lette fastgørelser
Anti-rotationsvinger
Stor ekspansion

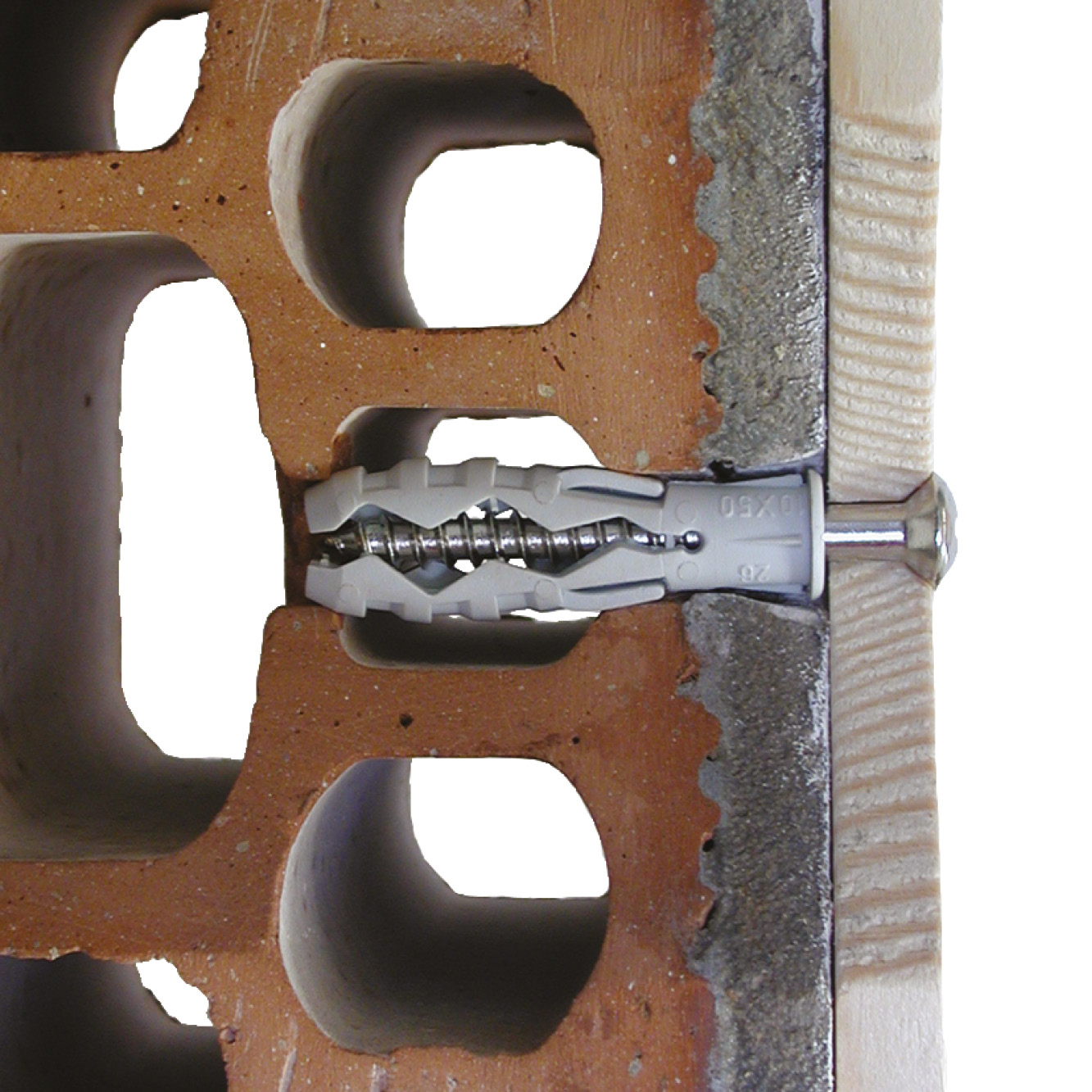

Applikationer

Anvendelsesområder

Trælameller
Lette indvendige møbler
Skilte

Egnet til

Urevnet beton
Massive mursten
Hulsten (delvist egnet)
Letvægts hulsten (delvist egnet)
Letklinker beton (delvist egnet)
Letbeton
Sten

Teknisk data

Dimensioner

Produktdimension - Nylonprop - Prop med kant

Table "Produktdimension - Nylonprop - Prop med kant" cannot be displayed : no references available.

^*Previous version geometry

Produktdimension - Nylonprop - Randløs prop

Art. nr.	Product Reference	Hole diameter x anchor length [d_oxL] [mm]	Min. huldybde [h₁] [mm]	Nominel indlejringsdybde [h_nom] [mm]	Min. understøttelsestykkelse [h_min] [mm]	Min. skruediameter [d] [mm]	Maks. skruediameter [d] [mm]	Qty per box	Antal pr. ydre kasse
6010100402000	TU	Ø4x20*	30	20	40	2	3	300	9600
6010101608000	TU	Ø16x80*	100	80	160	12	14	15	120

^*Previous version geometry

Produktdimension - Polypropylenprop - Prop med kant

Table "Produktdimension - Polypropylenprop - Prop med kant" cannot be displayed : no references available.

^*Previous version geometry

Produktdimension - Polypropylenprop - Prop uden kant

Table "Produktdimension - Polypropylenprop - Prop uden kant" cannot be displayed : no references available.

^*Previous version geometry

Anbefalede belastninger - TU-plug med træskrueskrue

Art. nr.	Product Reference	Hole diameter x anchor length [d_oxL] [mm]	Anbefalet kapacitet
			TU-stik med træskrueskrue
			Skruediameter	Spænding - N_rec [kN]					Skæring - V_rec [kN]					Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
			Skruediameter	Concrete C20/25	Solid brick	Porebeton G4	Hul lersten dobbelt UNI	Cellelignende lersten	Concrete C20/25	Massiv mursten	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
6010100402000	TU	Ø4x20*	-	-	-	-	-	-	-	-	-	-	-	-	-
6010101608000	TU	Ø16x80*	12	3.64	-	-	-	-	4.2	-	-	-	-	-	-

*These values are for guidance only

Anbefalede belastninger - TU-plug med spånpladeskrue

Art. nr.	Product Reference	Hole diameter x anchor length [d_oxL] [mm]	Anbefalet kapacitet
			TU-stik med spånpladeskrue
			Skruediameter	Tension - N_rec [kN]					Shear - V_rec [kN]					Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
			Skruediameter	Concrete C20/25	Solid brick	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Concrete C20/25	Solid brick	Aerated concrete G4	Hollow clay brick double UNI	Cell like clay brick	Characteristic edge distance [ccr,N] [mm]	Characteristic spacing(5) - Scr,N [scr,N] [mm]
6010100402000	TU	Ø4x20*	-	-	-	-	-	-	-	-	-	-	-	-	-
6010101608000	TU	Ø16x80*	-	-	-	-	-	-	-	-	-	-	-	-	-

*These values are for guidance only

Produktdimension - Gør-det-selv

Table "Produktdimension - Gør-det-selv" cannot be displayed : no references available.

Andre sites på dit sprog

Bygningsbeslag

Skruer

Søm

Fastgørelse i beton og stål

Quik Drive®

Skruefundamenter

Produktinformationer

Billeder

Egenskaber

Material

Fordele

Applikationer

Anvendelsesområder

Egnet til

Teknisk data

Dimensioner

Produktdimension - Nylonprop - Prop med kant

Produktdimension - Nylonprop - Randløs prop

Produktdimension - Polypropylenprop - Prop med kant

Produktdimension - Polypropylenprop - Prop uden kant

Anbefalede belastninger - TU-plug med træskrueskrue

Anbefalede belastninger - TU-plug med spånpladeskrue

Produktdimension - Gør-det-selv

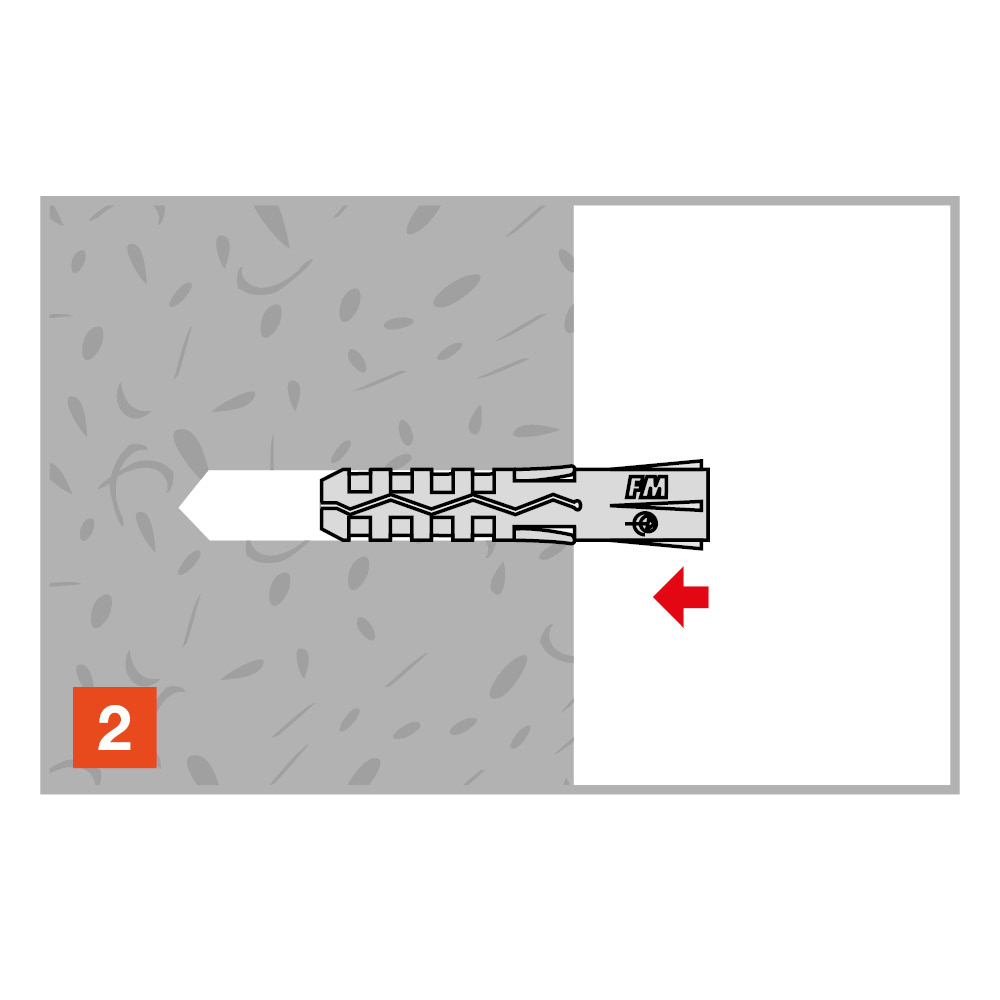

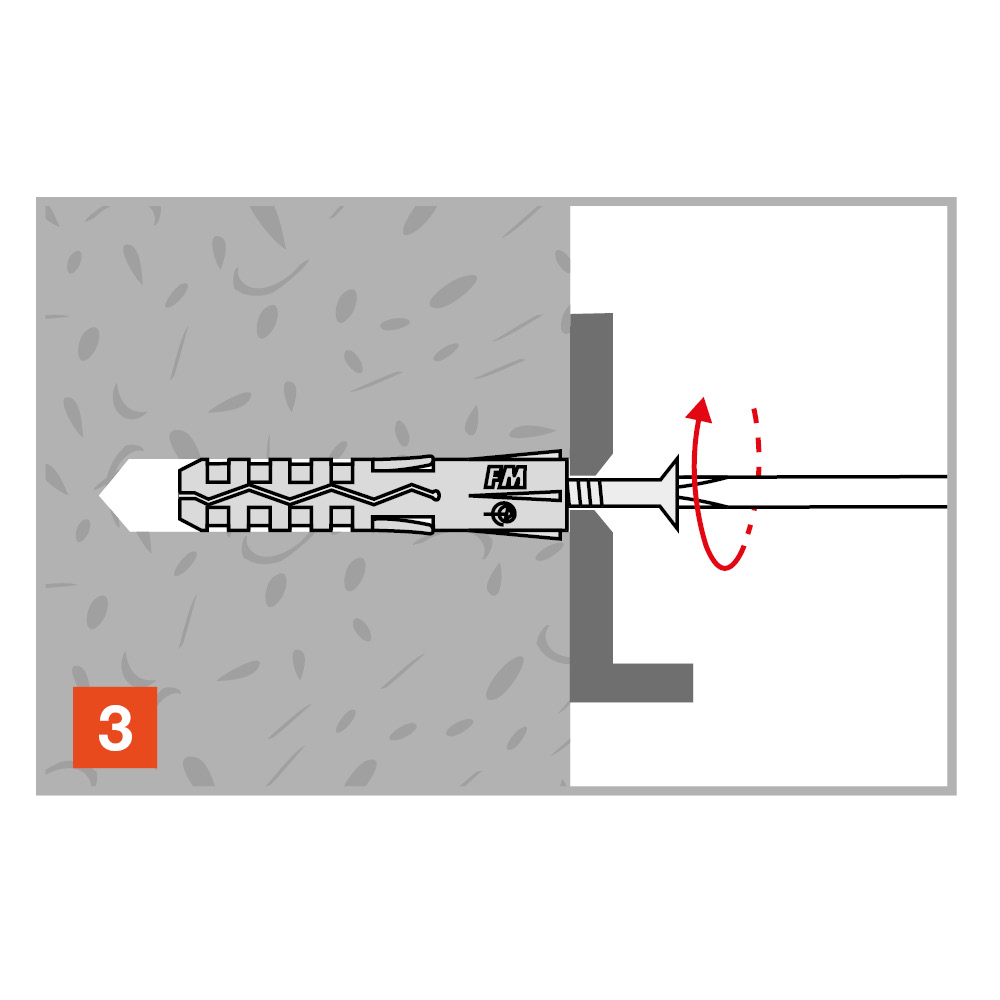

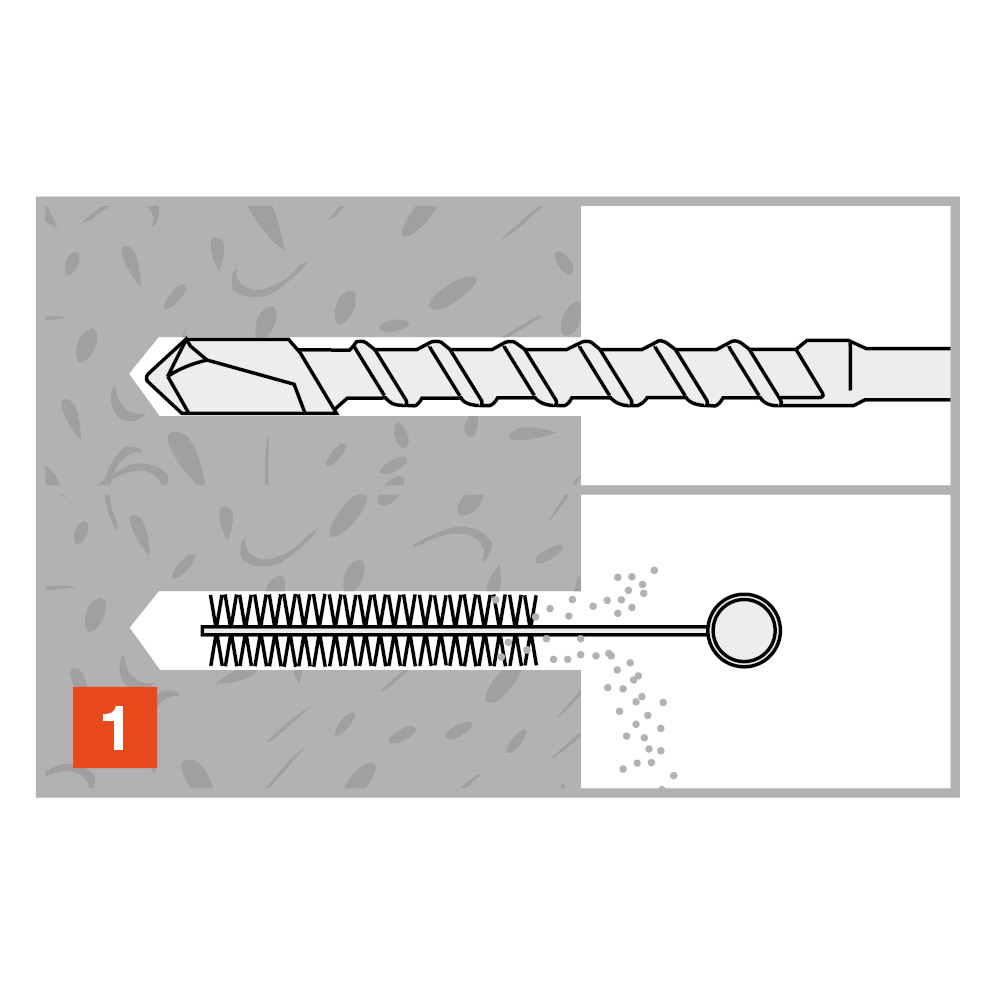

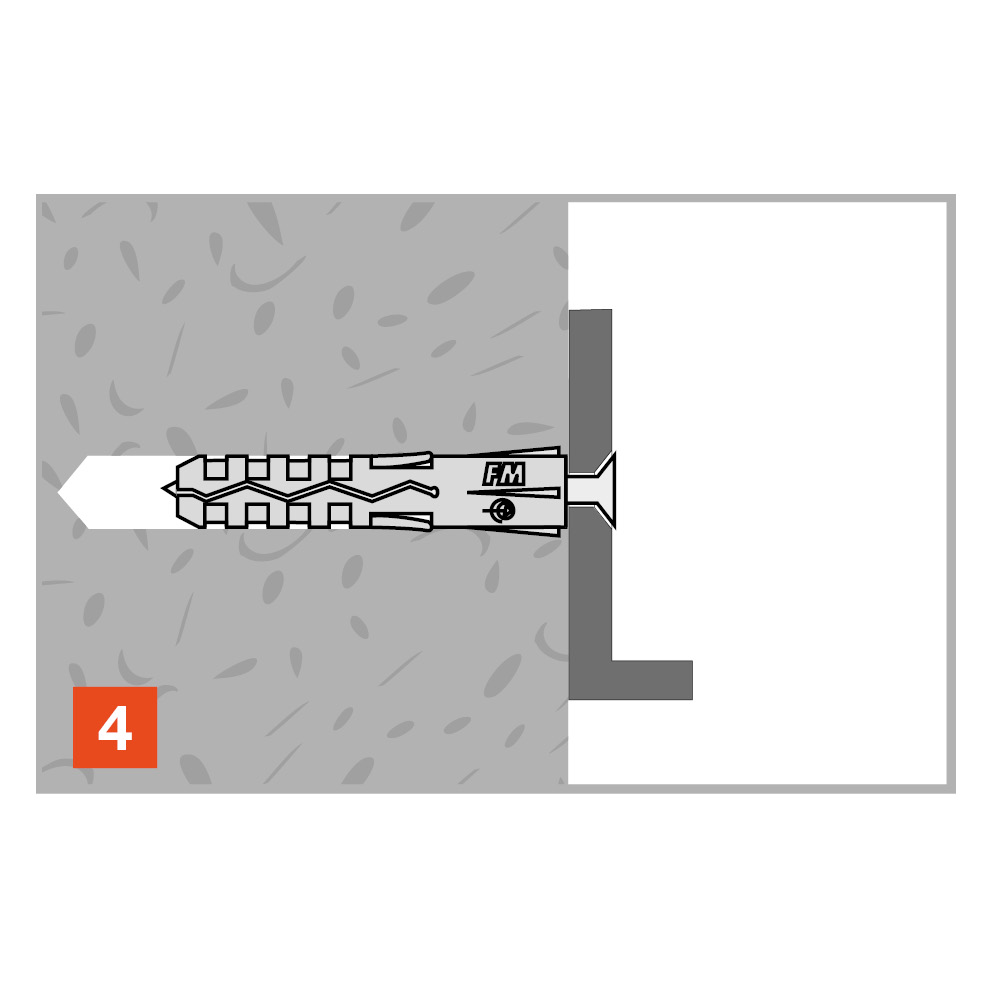

Installation
