Nylon dybel

TSS

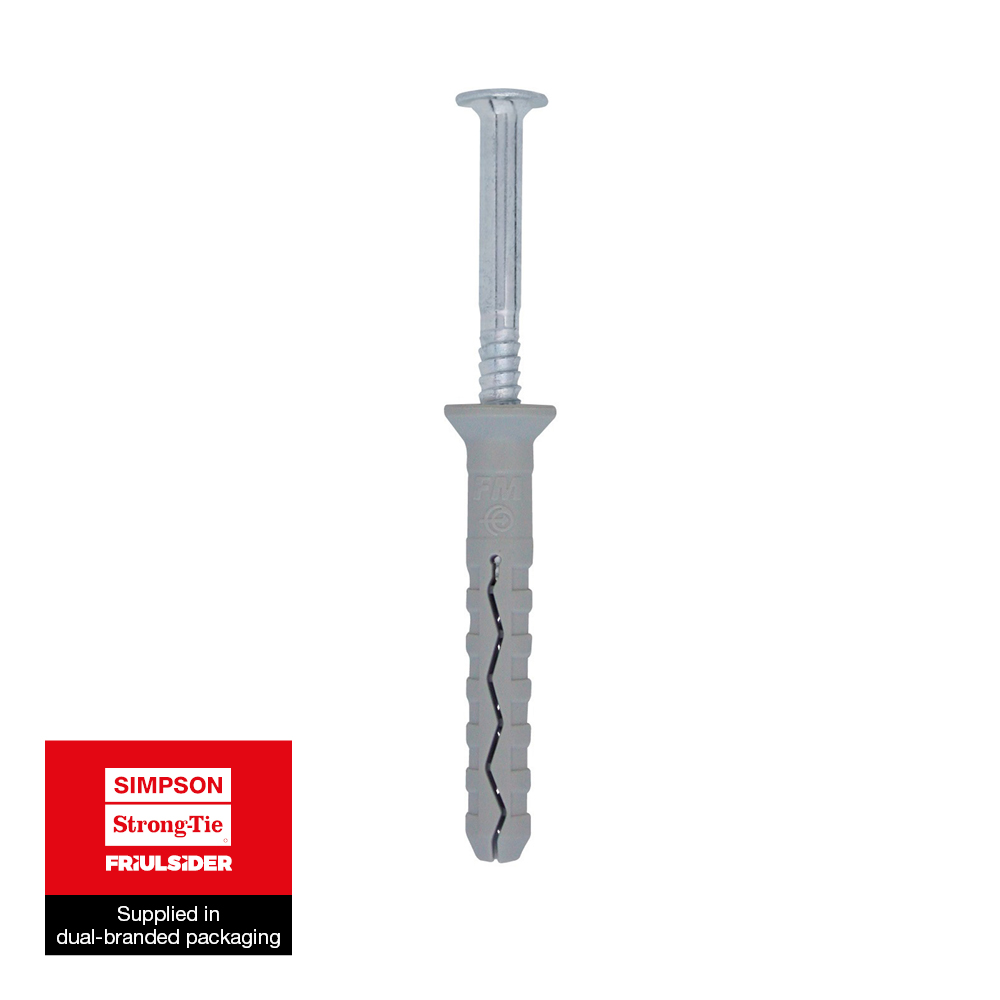

Nylon sømdybel undersænket krave

TSS sømdybel med undersænket krave i Ø5, Ø6 og Ø8 mm er godkendt til fastgørelser i beton. Når sømskruen slås i, udvider dyblen sig og skaber en sikker forankring i betonen.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Indoor

Elgalvaniseret stål

Produktinformationer

Billeder

Egenskaber

Materiale

Dybel: grå nylon
Skrue: elforzinket

Fordele

Undersænket hoved
Innovativ geometr

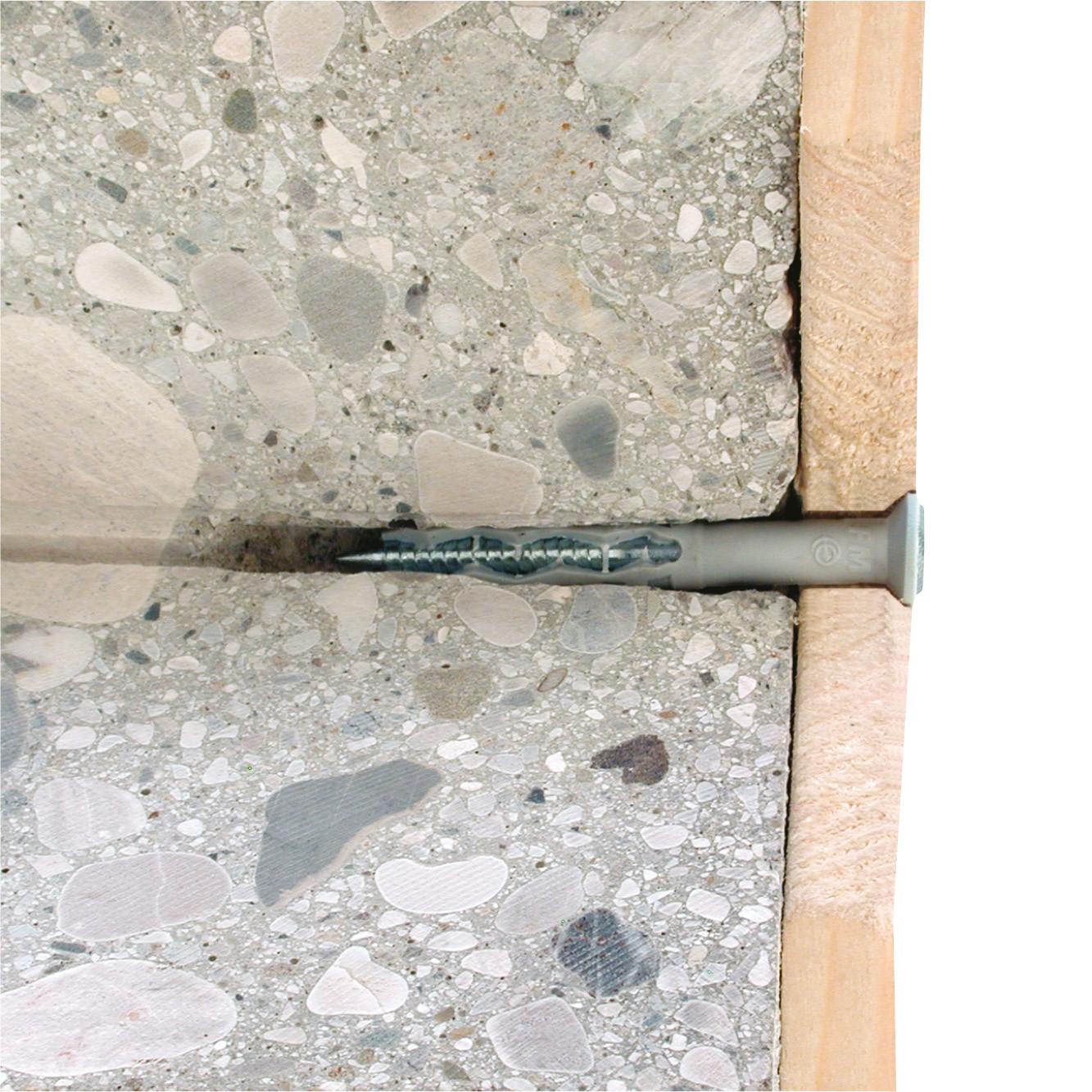

Applikationer

Anvendelsesområder

Træribber
Elektriske komponenter
Fodlister

Egnet til

Urevnet beton
Massive mursten
Hulsten (delvist egnet)
Letvægts hulsten (delvist egnet)
Letklinker beton (delvist egnet)
Letbeton (delvist egnet)
Sten

Teknisk data

Product Dimensions

Dimensioner

Reference	Nylon fixings dimensions								Installationsdata
	Produktinformation[mm]								Installationsdata
	Product Reference	Fastgørelsesdybde [tfᵢₓ][mm]	Skruediameter[mm]	Skruelængde [Lv][mm]	Krave diameter [dᵣ][mm]	Antal pr. pakke[stk]	Antal pr. ydre kasse	Vægt[kg]	d₀ x h₁[mm]	Min. huldybde [h₁][mm]	Nominel indlejringsdybde [hₙₒₘ][mm]	Min. understøttelsestykkelse [hₘᵢₙ][mm]
62200B0503000	TSS	5	3.4	35	8.5	300.0	3000.0	0.003	Ø5x30*	35	25	50
62200B0504000	TSS	15	3.4	45	8.5	200.0	2000.0	0.003	Ø5x40*	35	25	50
62200B0505000	TSS	25	3.4	55	8.5	200.0	2000.0	0.004	Ø5x50*	35	25	50
62200B0604000	TSS	10	3.8	45	10	200.0	2000.0	0.004	Ø6x40	40	30	100
62200B0605000	TSS	20	3.8	55	10	100.0	1000.0	0.006	Ø6x50	40	30	100
62200B0606000	TSS	30	3.8	65	10	100.0	1000.0	0.007	Ø6x60	40	30	100
62200B0608000	TSS	50	3.8	85	10	100.0	1000.0	0.008	Ø6x80	40	30	100
62200B0806000	TSS	20	4.8	65	12	150.0	1500.0	0.011	Ø8x60	50	40	100
62200B0808000	TSS	40	4.8	85	12	150.0	1500.0	0.014	Ø8x80	50	40	100
62200B0810000	TSS	60	4.8	105	12	100.0	1000.0	0.018	Ø8x100	50	40	100
62200B0812000	TSS	80	4.8	125	12	100.0	1000.0	0.021	Ø8x120	50	40	100
62200B0814000	TSS	100	4.8	145	12	100.0	1000.0	0.025	Ø8x140	50	40	100

^*Not covered by CE certification

Designkapaciteter - enkelt forankring - ingen kantafstande

Reference	Nylon fixings Loads
	Designkapaciteter - enkelt forankring - ingen kantafstande
	Designkapacitet - ikke-revnet beton (3)
	Bøjningsmoment MRd[Nm]	Spænding - NRd (1)		Skæring - VRd (1-2)
	Bøjningsmoment MRd[Nm]	Urevnet beton c20/25[kN]	Massiv mursten[kN]	Urevnet beton c20/25[kN]	Massiv mursten[kN]
62200B0503000	-	0.23	0.2	0.6	0.6
62200B0504000	-	0.23	0.2	0.6	0.6
62200B0505000	-	0.23	0.2	0.6	0.6
62200B0604000	-	0.6	0.36	0.6	0.6
62200B0605000	-	0.6	0.36	0.6	0.6
62200B0606000	-	0.6	0.36	0.6	0.6
62200B0608000	-	0.6	0.36	0.6	0.6
62200B0806000	-	0.6	0.45	1.2	1.2
62200B0808000	-	0.6	0.45	1.2	1.2
62200B0810000	-	0.6	0.45	1.2	1.2
62200B0812000	-	0.6	0.45	1.2	1.2
62200B0814000	-	0.6	0.45	1.2	1.2

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*Not covered by ETA-11/0080

Produktdimension - Gør-det-selv

Reference	Nylon fixings dimensions					Installationsdata
	Produktinformation[mm]					Installationsdata
	Product Reference	Skruediameter[mm]	Skruelængde [Lv][mm]	Stk/blister	Blister/pakke	d₀ x h₁[mm]
62200B06060F2	TSS	3.8	65	15.0	15	Ø6x60
62200B08080F2	TSS	4.8	85	5.0	30	Ø8x80
62200B08100F2	TSS	4.8	105	10.0	20	Ø8x100
62200B08120F2	TSS	4.8	125	10.0	20	Ø8x120

^* Not covered by CE certification

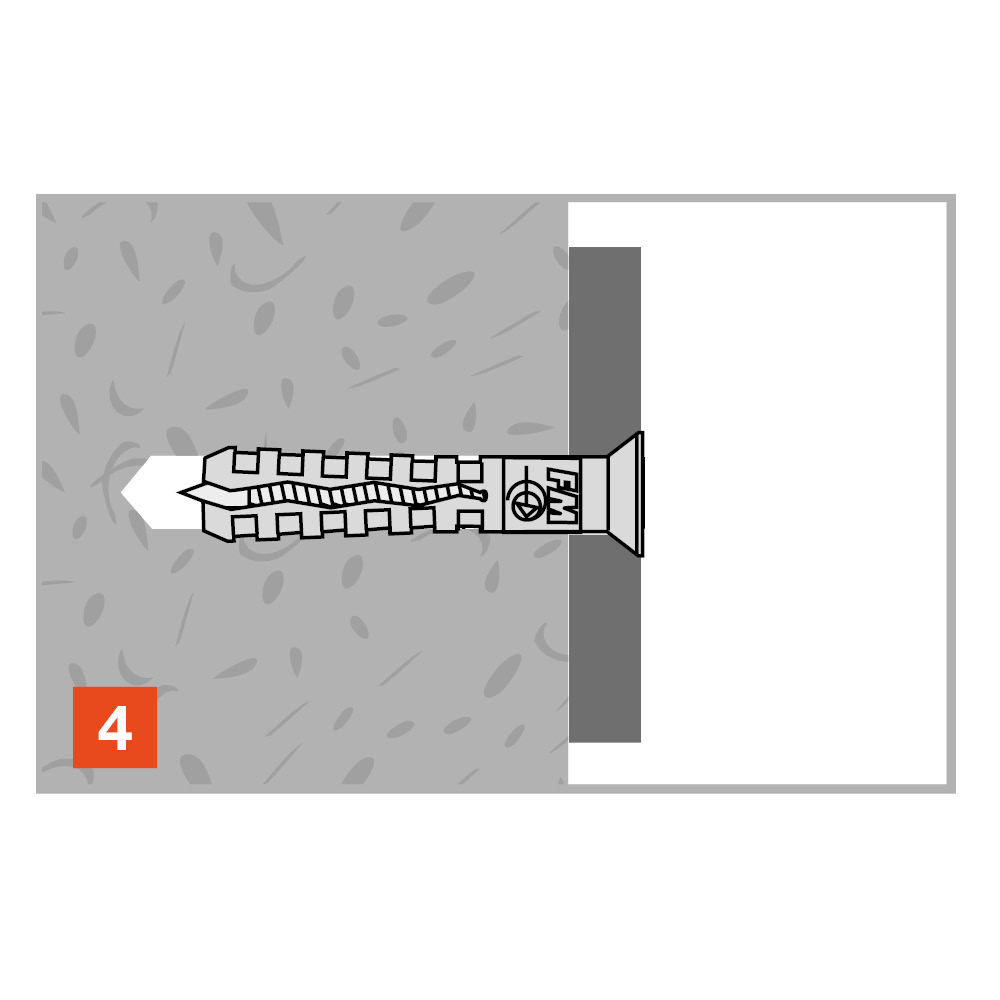

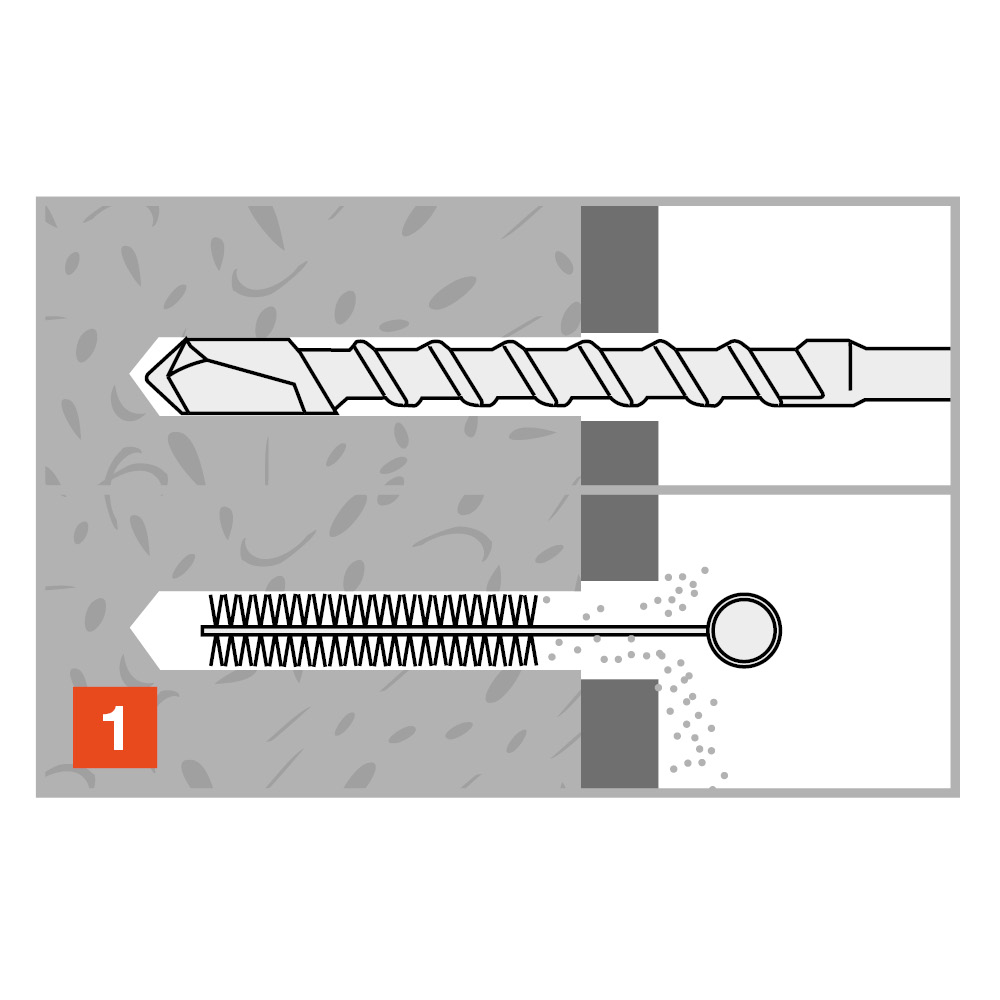

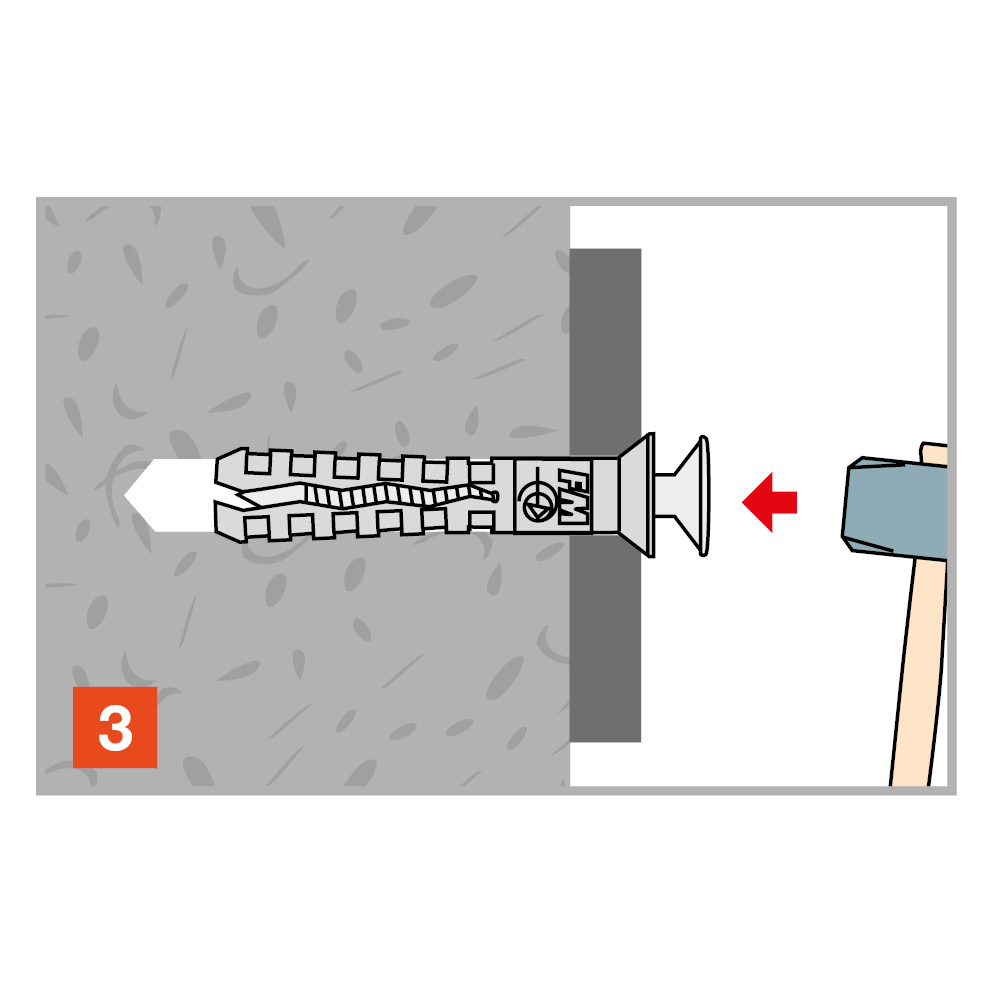

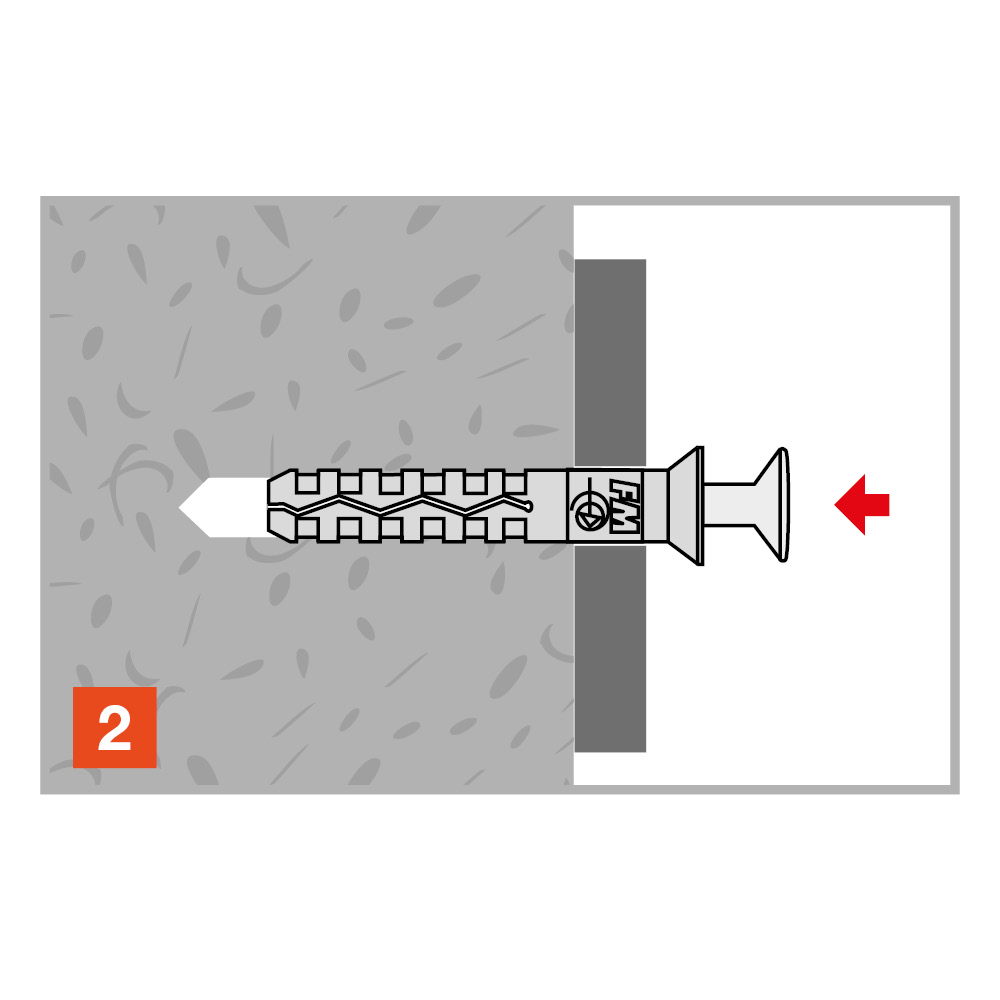

Installation

Afstand og kantafstand

Reference	Nylon fixings dimensions	Installationsdata
	Produktinformation[mm]	Installationsdata	Afstande og kantafstande
	Product Reference	d₀ x h₁[mm]	Min. kantafstand[mm]	Min. indbyrdes afstand[mm]
62200B0503000	TSS	Ø5x30*	50	50
62200B0504000	TSS	Ø5x40*	50	50
62200B0505000	TSS	Ø5x50*	50	50
62200B0604000	TSS	Ø6x40	100	100
62200B0605000	TSS	Ø6x50	100	100
62200B0606000	TSS	Ø6x60	100	100
62200B0608000	TSS	Ø6x80	100	100
62200B0806000	TSS	Ø8x60	100	100
62200B0808000	TSS	Ø8x80	100	100
62200B0810000	TSS	Ø8x100	100	100
62200B0812000	TSS	Ø8x120	100	100
62200B0814000	TSS	Ø8x140	100	100

* Not included in the approval

Installation data

Reference	Nylon fixings dimensions	Installationsdata
	Produktinformation[mm]	Installationsdata
	Product Reference	d₀ x h₁[mm]	Ø borehul[mm]	Min. huldybde [h₁][mm]	Min. understøttelsestykkelse [hₘᵢₙ][mm]
62200B0503000	TSS	Ø5x30*	5	35	50
62200B0504000	TSS	Ø5x40*	5	35	50
62200B0505000	TSS	Ø5x50*	5	35	50
62200B0604000	TSS	Ø6x40	6	40	100
62200B0605000	TSS	Ø6x50	6	40	100
62200B0606000	TSS	Ø6x60	6	40	100
62200B0608000	TSS	Ø6x80	6	40	100
62200B0806000	TSS	Ø8x60	8	50	100
62200B0808000	TSS	Ø8x80	8	50	100
62200B0810000	TSS	Ø8x100	8	50	100
62200B0812000	TSS	Ø8x120	8	50	100
62200B0814000	TSS	Ø8x140	8	50	100

Certificeringer

Ydeevneerklæring (DoP)

dk-tss-tbb-tpptapco-04-f.pdf

product.doc.history.none

Europæisk teknisk vurdering (ETA)

tss-tpp-tbb-tapco-eta-10-0190-en-2015-02-26.pdf

product.doc.history.none
