Skruer

TTF

Pladeskruer

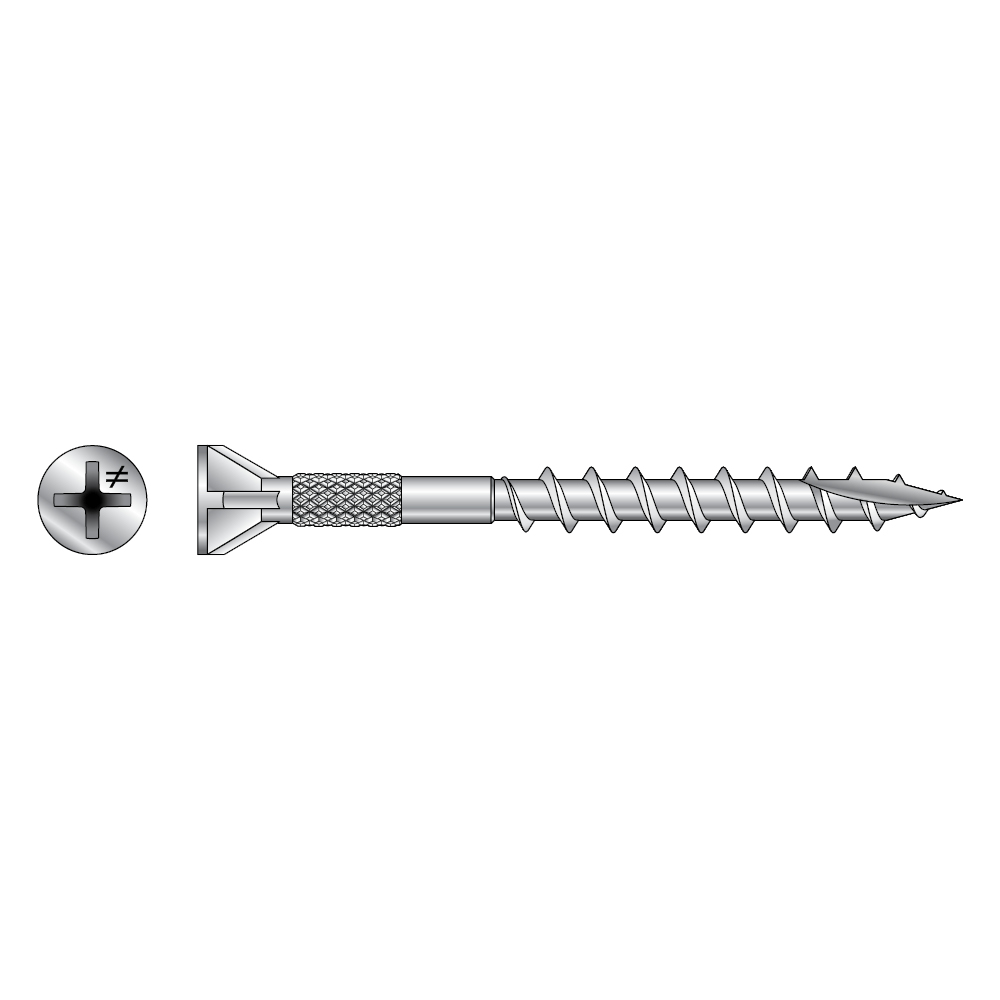

Pladeskruen anvendes indendørs og er udstyret med fiber-cut spids som driver skruen ned i de hårde spånplader og lignende. Skruen har et rifflet felt under hovedet som frigør skruen fra pladen hvorved man elimerer risiko for at gulvet begynder at knirke.

Teknisk datablad

CE mærket

Anvendelsesklasse 1

Indoor

EPD

Elgalvaniseret stål

Fastener Designer

Produktinformationer

Billeder

Egenskaber

TX-recess
Undersænket med fræseribber
Fiber-cut - type 17 spids
Elforzinket

Applikationer

Anvendelse

Spånplade på træ
Krydsfiner på træ
OSB-plade på træ

Teknisk data

Dimensioner Elforzinket, PH recess

Reference	Dimensioner
	Best. nr.	Andre		Dimensioner[mm]
	Best. nr.	DB nr.	Antal pr. kasse	D[mm]	L[mm]	dh[mm]	d1[mm]	lg[mm]	Bit[mm]

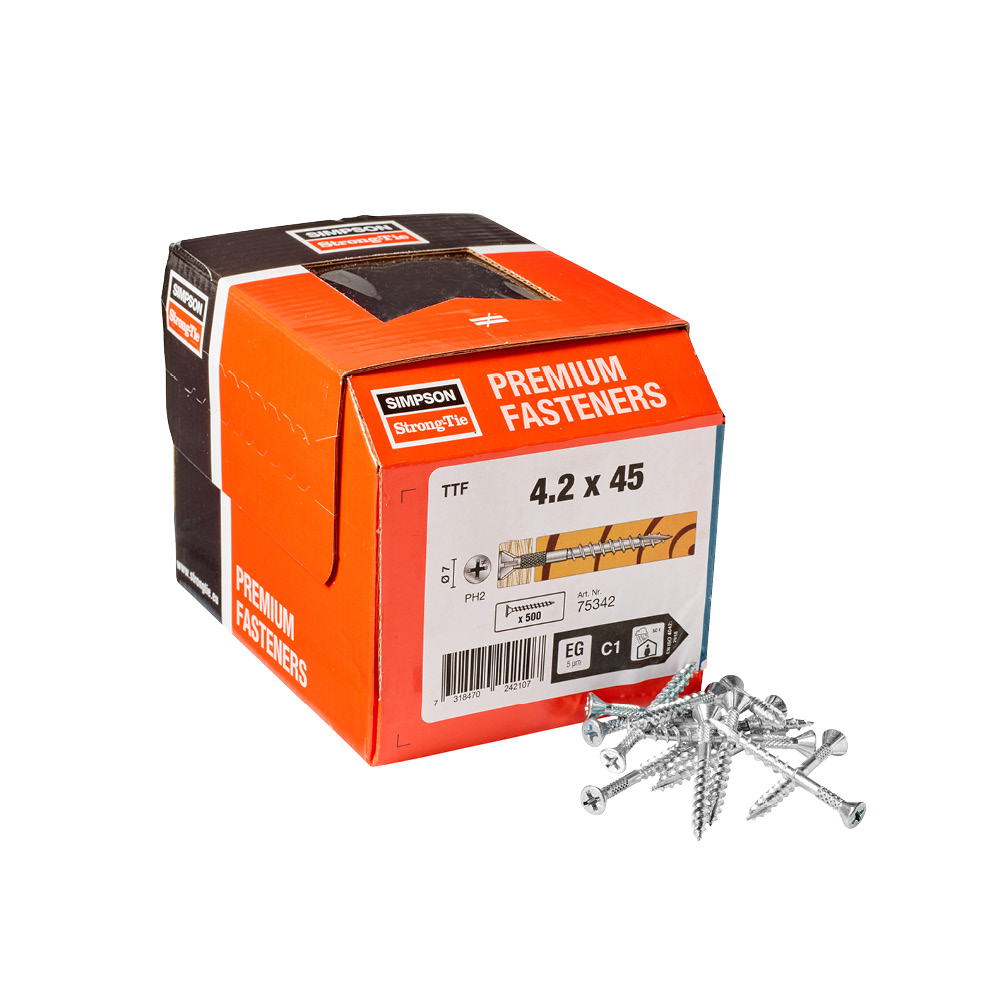

TTF4.2X35 PH2	75340	2055697	250.0	4.2	35	7	2.6	21	PH2
TTF4.2X45 PH2	75341	2055698	250.0	4.2	45	7	2.6	27	PH2
TTF4.2X45 PH Bulk	75342	2055699	500.0	4.2	45	7	2.6	27	PH2
TTF4.2X55 PH2	75343	2055700	250.0	4.2	54	7	2.6	30	PH2
TTF4.2X55 PH Bulk	75344	2055701	500.0	4.2	54	7	2.6	30	PH2
TTF4.2X55 PH Bulk XL	75338	2055695	1250.0	4.2	54	7	2.6	30	PH2

TTF Elforzinket, PH recess, båndet

Reference	Dimensioner
	Best. nr.	Andre		Dimensioner[mm]
	Best. nr.	DB nr.	Antal pr. kasse	D[mm]	L[mm]	dh[mm]	d1[mm]	hₜ[mm]	lg[mm]	Bit[mm]

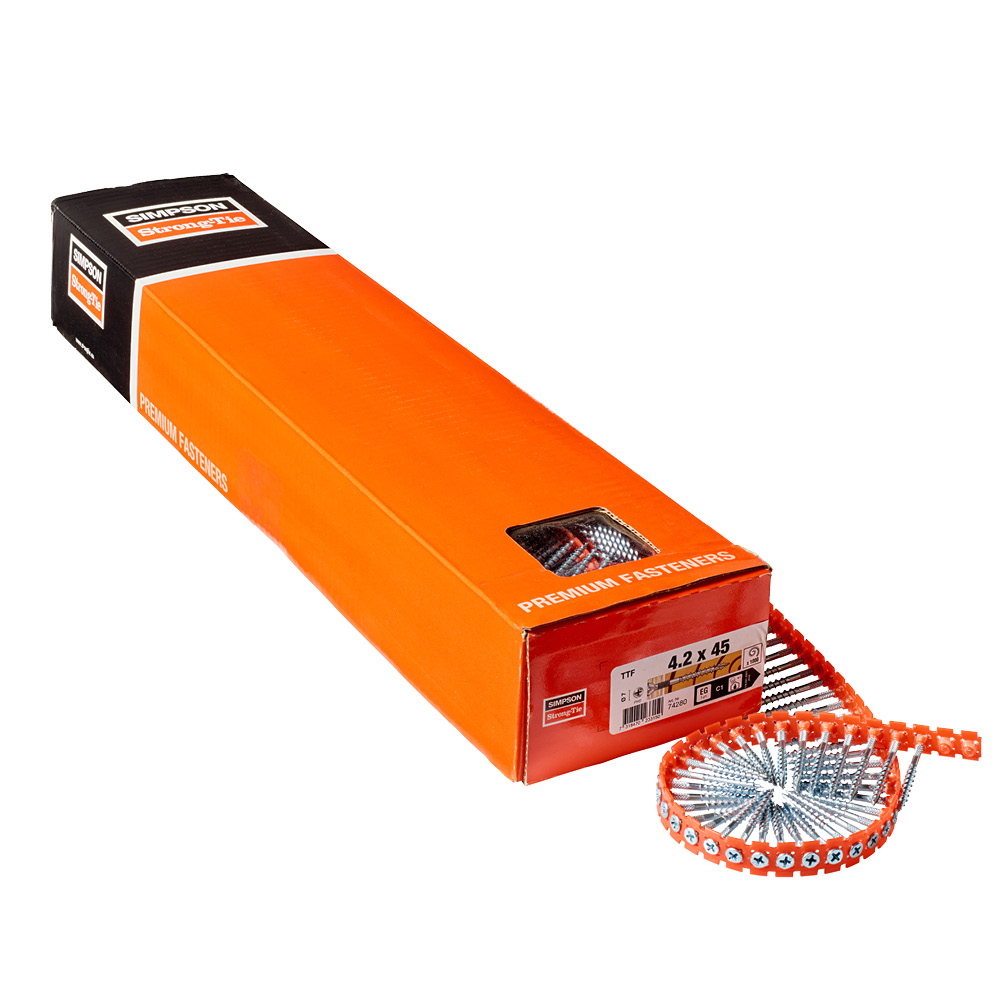

TTF4.2X35 PH Collated	74279	1949796	1000.0	4.2	35	7	2.6	10	21	PH2
TTF4.2X45 PH Collated	74280	1949797	1000.0	4.2	45	7	2.6	20	27	PH2
TTF4.2X50 PH Collated	74281	1949798	1000.0	4.2	50	7	2.6	25	30	PH2

* Flat tape collated for standard auto-feed screwdrivers

TTF Elforzinket, TX recess

Reference	Dimensioner
	Best. nr.	Andre		Dimensioner[mm]
	Best. nr.	DB nr.	Antal pr. kasse	D[mm]	L[mm]	dh[mm]	d1[mm]	hₜ[mm]	lg[mm]	Bit[mm]
TTF4.2X35 T-20	74282	1949799	250.0	4.2	35	7	2.6	10	21	T20
TTF4.2X45 T-20	74283	1949800	250.0	4.2	45	7	2.6	20	27	T20
TTF4.2X55 T-20	74284	1949801	250.0	4.2	55	7	2.6	25	30	T20
TTF4.2X75 T-20	74285	1949802	250.0	4.2	75	7	2.6	35	42	T20

Produktkarakteristiske egenskaber

Reference	Screw Parameters
	Produktets karakteristiske egenskaber
	Bøjningsstyrke - My,ₖ[Nm]	Karakteristisk udtræknings parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristisk trækstyrke - fₜₑₙₛ,ₖ[kN]
TTF4.2X35 PH2	4545	10.2	6.6
TTF4.2X45 PH2	4545	10.2	6.6
TTF4.2X45 PH Bulk	4545	10.2	6.6
TTF4.2X55 PH2	4545	10.2	6.6
TTF4.2X55 PH Bulk	4545	10.2	6.6
TTF4.2X55 PH Bulk XL	4545	10.2	6.6
TTF4.2X35 T-20	4545	10.2	6.6
TTF4.2X45 T-20	4545	10.2	6.6
TTF4.2X55 T-20	4545	10.2	6.6
TTF4.2X75 T-20	4545	10.2	6.6
TTF4.2X35 PH Collated	4545	10.2	6.6
TTF4.2X45 PH Collated	4545	10.2	6.6
TTF4.2X50 PH Collated	4545	10.2	-
TTF4.2	4545	10.2	6.6

Certificeringer

Ydeevneerklæring (DoP)

dk-dop-h17-0009-s1-0.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

CAD og BIM-bibliotek

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP
