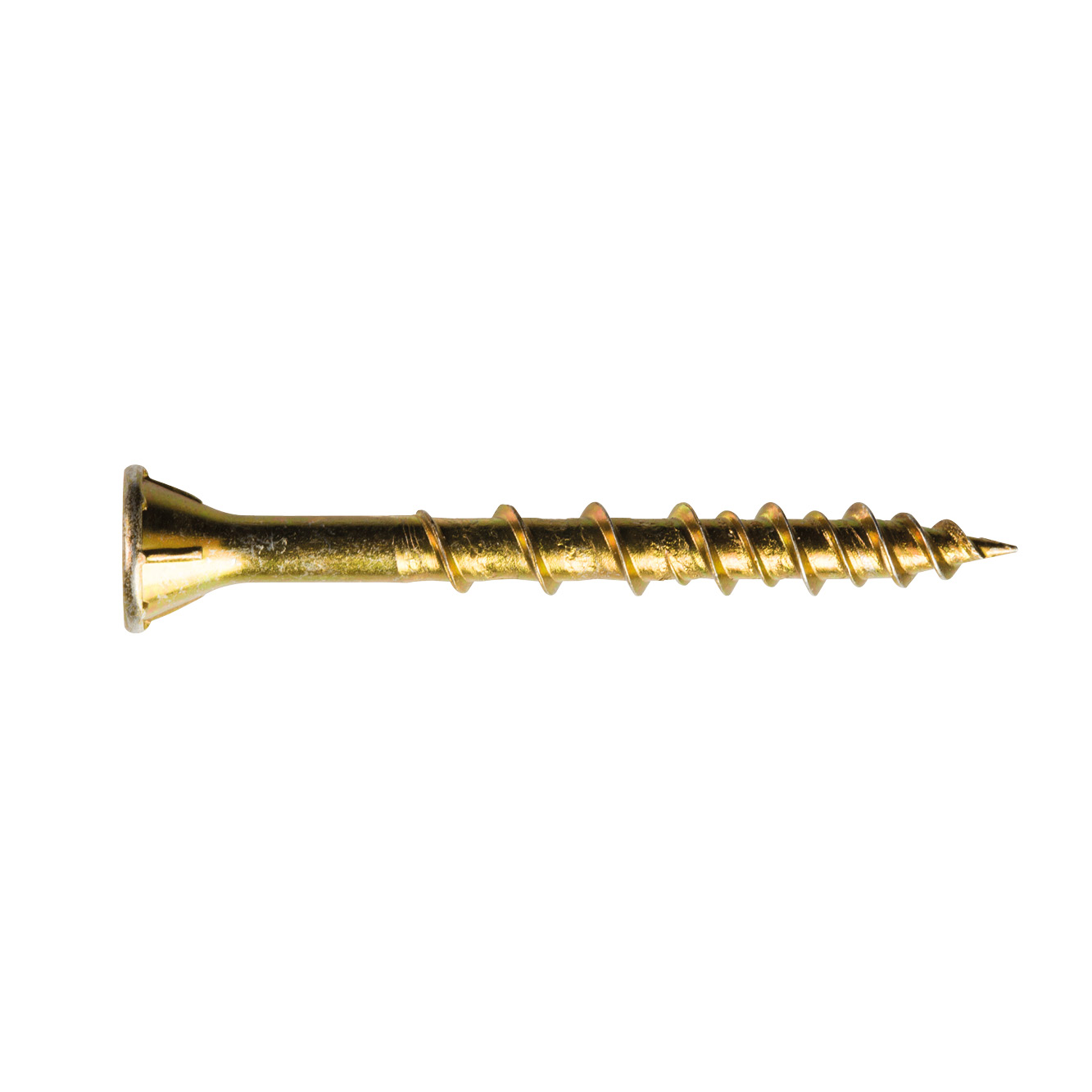

WSV

Quik Drive® skrue til montering af gulvspånplader

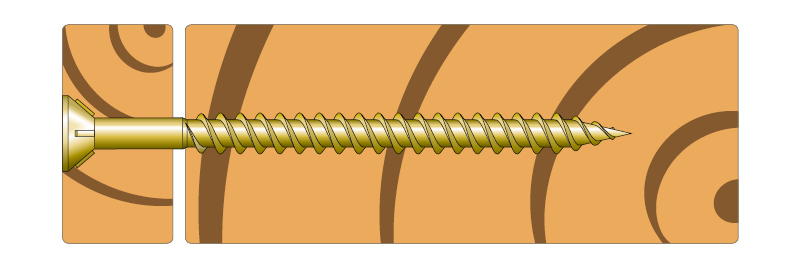

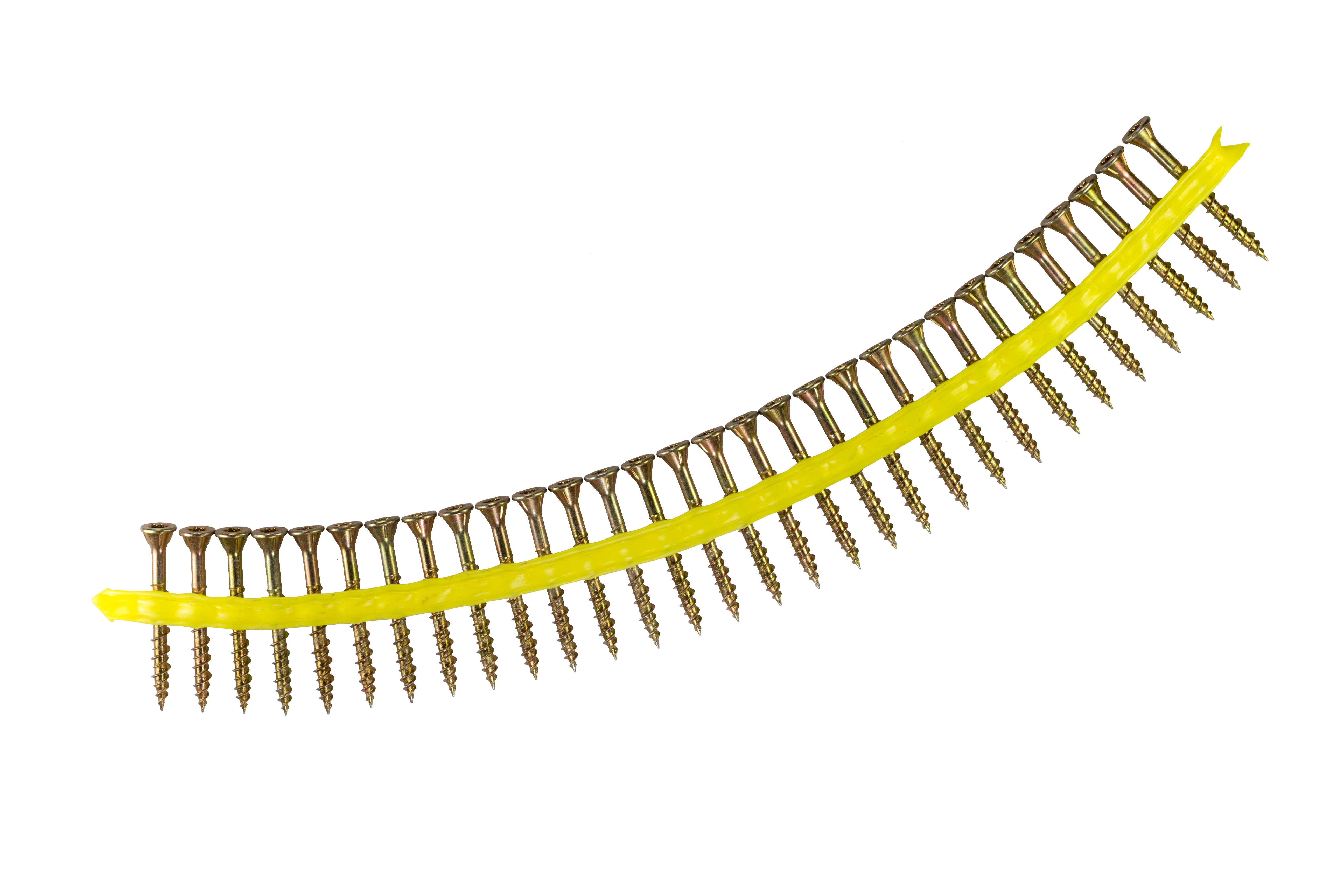

De båndede WSV skruer er yderst velegnede til fastgørelse af CLT laskepladesamlinger hvor en krydsfinerplade anvendes til samling af to CLT gulvelementer som støder op mod hinanden samt gulvspånplader på strøer. Quik Drive løsninger øger hastigheden betydeligt sammenlignet med montage udført med løse skruer.

Teknisk datablad

CE mærket

Anvendelsesklasse 2

Gulkromatiseret

Indoor

EPD

Produktinformationer

Billeder

Egenskaber

Materiale

Gul zinkoverfladebehandling

Fordele

Nydesignet spids- og gevindmønster giver nem start og op til 25% lavere iskruningsmoment¹ — hvilket fører til hurtigere iskruning²
Lavere moment betyder også mindre slid på værktøj

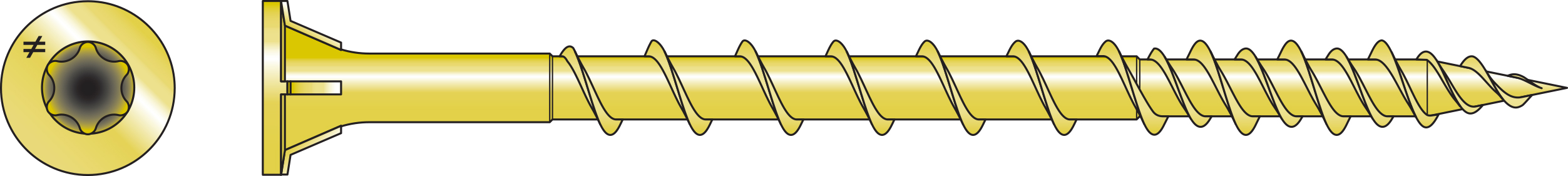

Dyb TX-recess og ribbet underhoved giver sikker bit-kontrol og en pæn undersænkning
WSV-skruens styrke reducerer mellemrummene mellem bjælkelag og undergulv og mindsker derved knirkelyde
WSV-skruer kan nemt skrues ud, hvilket giver mulighed for fremtidig adgang til hulrum i gulvet
CE-mærket i henhold til EN14592

^1. Testdata viser, at WSV gulvspånskruen kræver op til 25% mindre iskruningsmoment i enkelt-materiale f.eks. LVL
^2. Det nyudviklede WSV-gevindmønster vil resultere i op til 20% hurtigere skruemontager

Applikationer

Samlinger

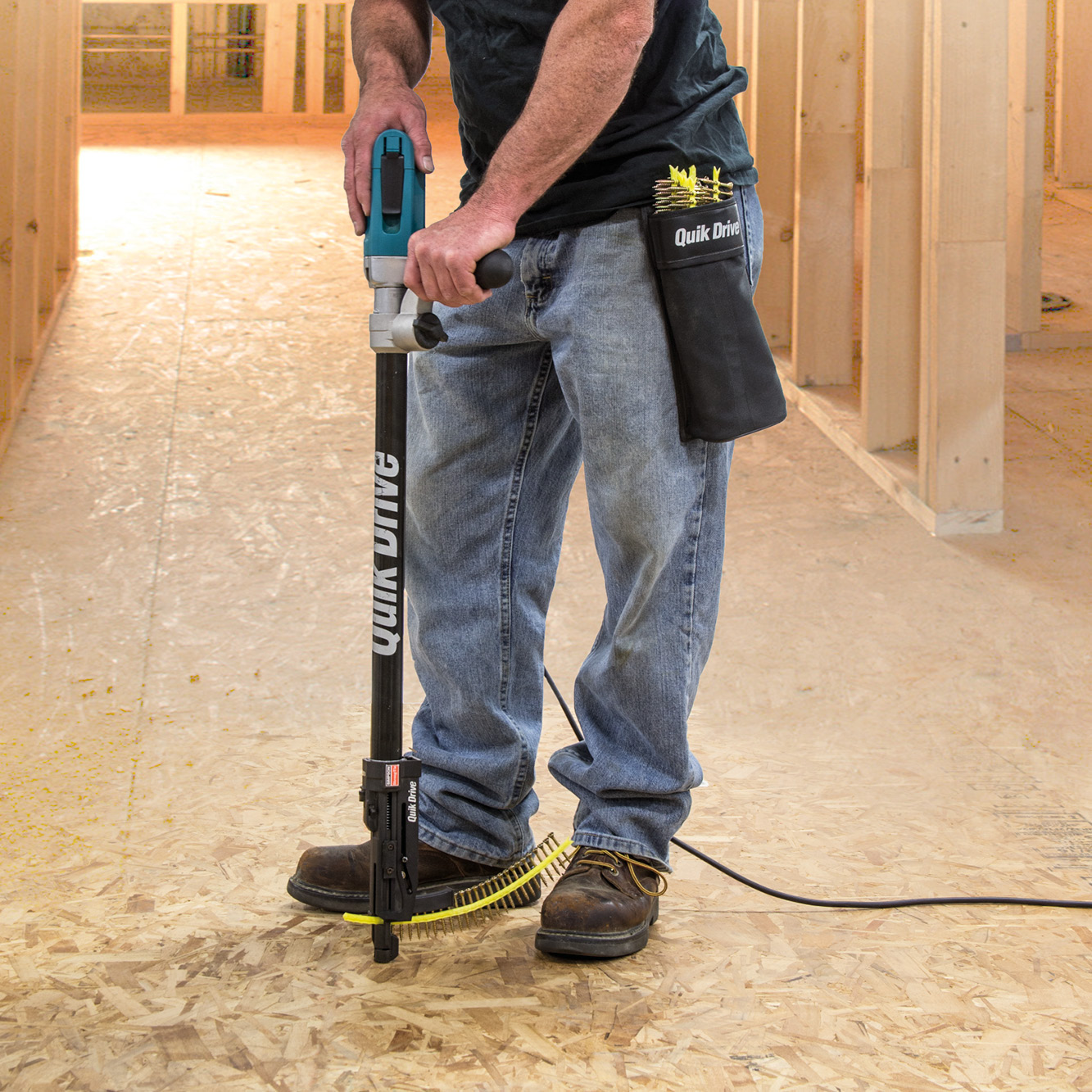

Lægning af gulvspån
Diverse træ-træ samlinger

Anvendelsesområder

Træplader på trærammer

Teknisk data

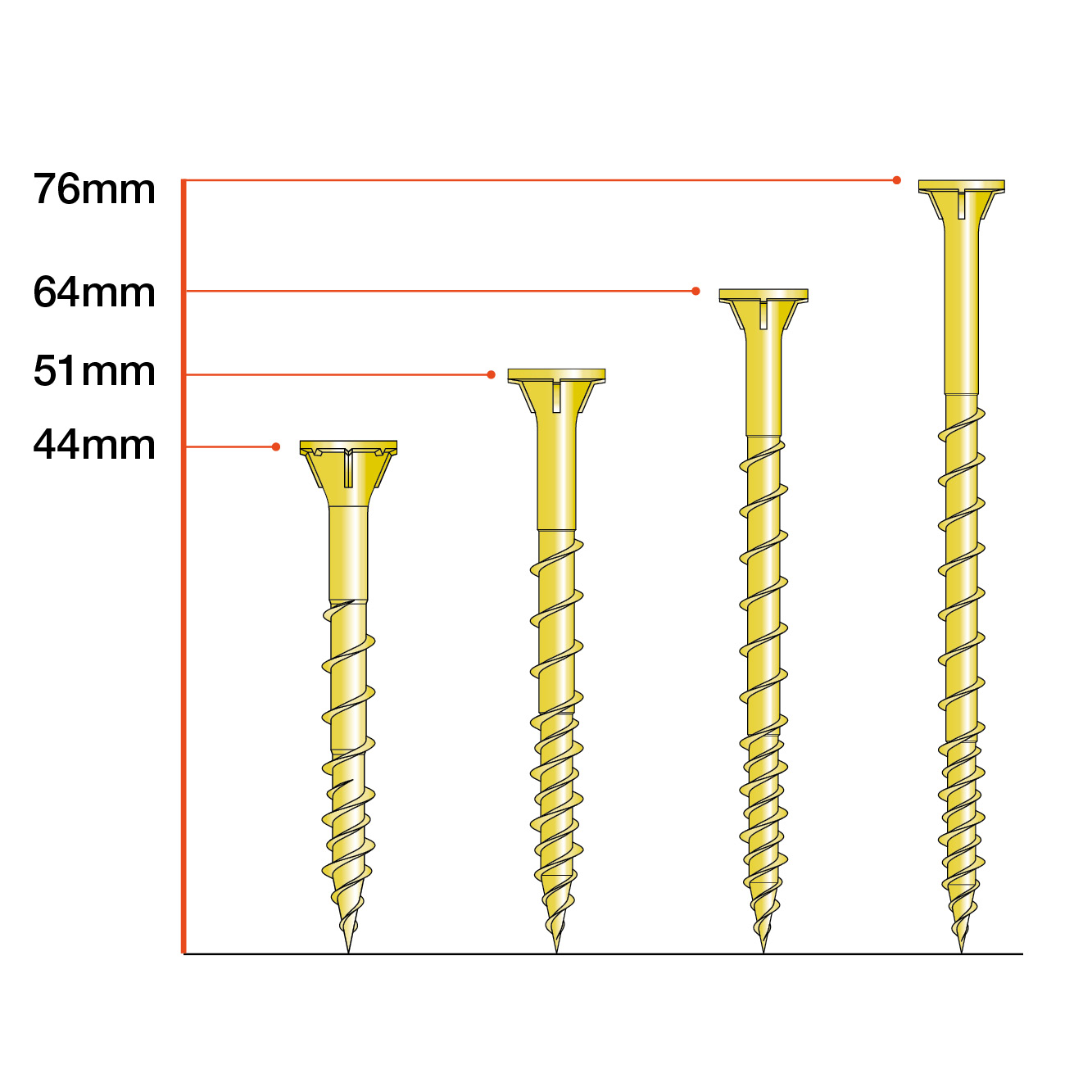

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]				Antal skruer/bånd	Antal skruer/kasse	Max. omdrejningshastighed	Kompatible værktøjer	Vægt [kg]
Art. nr.	DB nr.	l	d	d_h	l_g	Antal skruer/bånd	Antal skruer/kasse	Max. omdrejningshastighed	Kompatible værktøjer	Vægt [kg]
WSV44E	2135433	44	4.6	8.5	31	30	2000	2500-4500	QDPRO64E / QDPRO76SKE	0.004
WSV51E	2135437	51		8.5	37	30	2000	2500-4500	QDPRO64E / QDPRO76SKE	0.004
WSV64E	2135439	64		8.5	50	30	1500	2500	QDPRO64E / QDPRO76SKE	0.005
WSV76E	2135440	76		8.5	55	30	1000	2500	QDPRO76SKE / QD76KE	-

Structural parameters - EN14592

Art. nr.	Karakteristisk bøjningsstyrke - M_y,k [Nm]	Karakteristisk udtræksparameter - f_ax,k,90° [N/mm²]	Karakteristisk hoved gennemtræksparameter - f_head,k [N/mm²]	Karakteristisk trækstyrke - f_tens,k [kN]	Karakteristisk vridningsstyrke - f_tor,k [Nm]	Vridningsforhold
WSV44E	3.5	14.7	31.3	8.2	5.9	≥ 1,5
WSV51E	3.5	14.7	31.3	8.2	5.9	≥ 1,5
WSV64E	3.5	14.7	31.3	8.2	5.9	≥ 1,5
WSV76E	3.5	14.7	31.3	8.2	5.9	≥ 1,5

Panel to Timber Characteristic Capacities

Art. nr.	Panel (OSB, Fibreboard ρ_k≥380 kg/m³) on Timber C24 depending on panel thickness t_p
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	R_ax.k.13 [kN]	R_v.0.k.13 [kN]	R_v.90.k.13 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]
WSV44E	2.03	1.27	1.27	-	0.83	0.83	-	0.93	0.93	-	0.93	0.93	-	0.85	0.85
WSV51E	2.42	1.37	1.37	2.42	1.43	1.43	2.23	1.49	1.49	-	1	1	-	1.01	1.01
WSV64E	2.42	1.37	1.37	2.42	1.43	1.43	2.42	1.53	1.53	2.42	1.61	1.61	-	1.01	1.01
WSV76E	2.42	1.37	1.37	2.42	1.43	1.43	2.42	1.53	1.53	2.42	1.61	1.61	2.42	1.61	1.61

Plywood to Timber Characteristic Capacities

Art. nr.	Plywood (ρ_k≥490 kg/m³) on Timber C24 depending on panel thickness t_p
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	R_ax.k.10 [kN]	R_v.0.k.10 [kN]	R_v.90.k.10 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]	R_ax.k.30 [kN]	R_v.0.k.30 [kN]	R_v.90.k.30 [kN]
WSV44E	2.03	1.22	1.22	-	0.84	0.84	-	0.94	0.94	-	0.93	0.93	-	0.85	0.85	-	-	-
WSV51E	2.5	1.27	1.27	-	0.84	0.84	-	0.94	0.94	-	1	1	-	1	1	-	0.9	0.9
WSV64E	2.96	1.27	1.27	2.96	1.58	1.58	2.96	1.68	1.68	-	1	1	-	1	1	-	1	1
WSV76E	2.96	1.27	1.27	2.96	1.58	1.58	2.96	1.68	1.68	2.96	1.74	1.74	2.96	1.74	1.74	2.96	1.74	1.74

References	2D DWGDownload alt som ZIP	2D Revit	DXFDownload alt som ZIP	PDFDownload alt som ZIP
2D
WSV44E	2D DWGf-wsv44e-2do-cad-mult-prod.dwg	2D Revitf-wsv44e-2do-cad-mult-prod.rfa	DXFf-wsv44e-2do-cad-mult-prod.dxf	PDFf-wsv44e-2do-cad-mult-prod.pdf
WSV51E	2D DWGf-wsv51e-2do-cad-mult-prod.dwg	2D Revitf-wsv51e-2do-cad-mult-prod.rfa	DXFf-wsv51e-2do-cad-mult-prod.dxf	PDFf-wsv51e-2do-cad-mult-prod.pdf
WSV64E	2D DWGf-wsv64e-2do-cad-mult-prod.dwg	2D Revitf-wsv64e-2do-cad-mult-prod.rfa	DXFf-wsv64e-2do-cad-mult-prod.dxf	PDFf-wsv64e-2do-cad-mult-prod.pdf
WSV76E	2D DWGf-wsv76e-2do-cad-mult-prod.dwg	2D Revitf-wsv76e-2do-cad-mult-prod.rfa	DXFf-wsv76e-2do-cad-mult-prod.dxf	PDFf-wsv76e-2do-cad-mult-prod.pdf

References	3D Revit	IFCDownload alt som ZIP	SATDownload alt som ZIP	SKPDownload alt som ZIP	STLDownload alt som ZIP
3D
WSV44E	3D Revitf-wsv44e-3d-cad-mult-prod.rfa	IFCf-wsv44e-3d-cad-mult-prod.ifc	SATf-wsv44e-3d-cad-mult-prod.sat	SKPf-wsv44e-3d-cad-mult-prod.skp	STLf-wsv44e-3d-cad-mult-prod.stl
WSV51E	3D Revitf-wsv51e-3d-cad-mult-prod.rfa	IFCf-wsv51e-3d-cad-mult-prod.ifc	SATf-wsv51e-3d-cad-mult-prod.sat	SKPf-wsv51e-3d-cad-mult-prod.skp	STLf-wsv51e-3d-cad-mult-prod.stl
WSV64E	3D Revitf-wsv64e-3d-cad-mult-prod.rfa	IFCf-wsv64e-3d-cad-mult-prod.ifc	SATf-wsv64e-3d-cad-mult-prod.sat	SKPf-wsv64e-3d-cad-mult-prod.skp	STLf-wsv64e-3d-cad-mult-prod.stl
WSV76E	3D Revitf-wsv76e-3d-cad-mult-prod.rfa	IFCf-wsv76e-3d-cad-mult-prod.ifc	SATf-wsv76e-3d-cad-mult-prod.sat	SKPf-wsv76e-3d-cad-mult-prod.skp	STLf-wsv76e-3d-cad-mult-prod.stl
