BSN-S

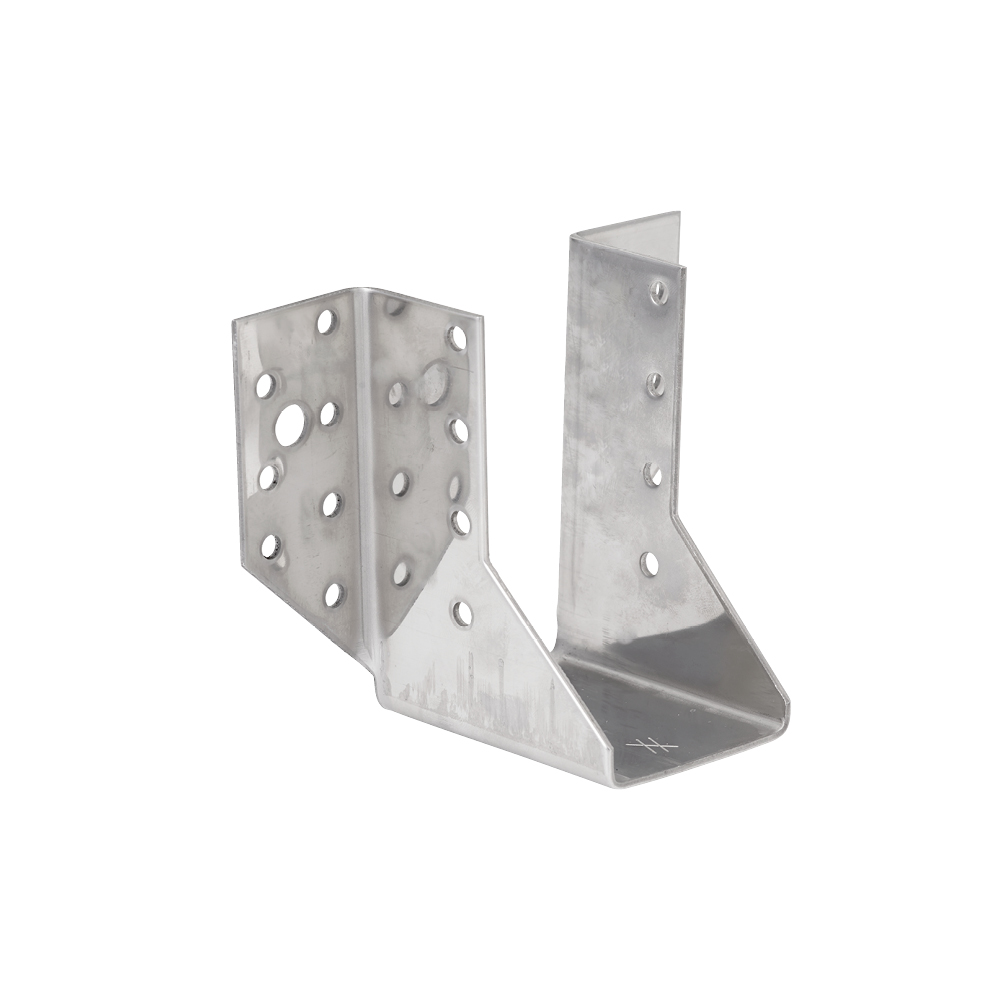

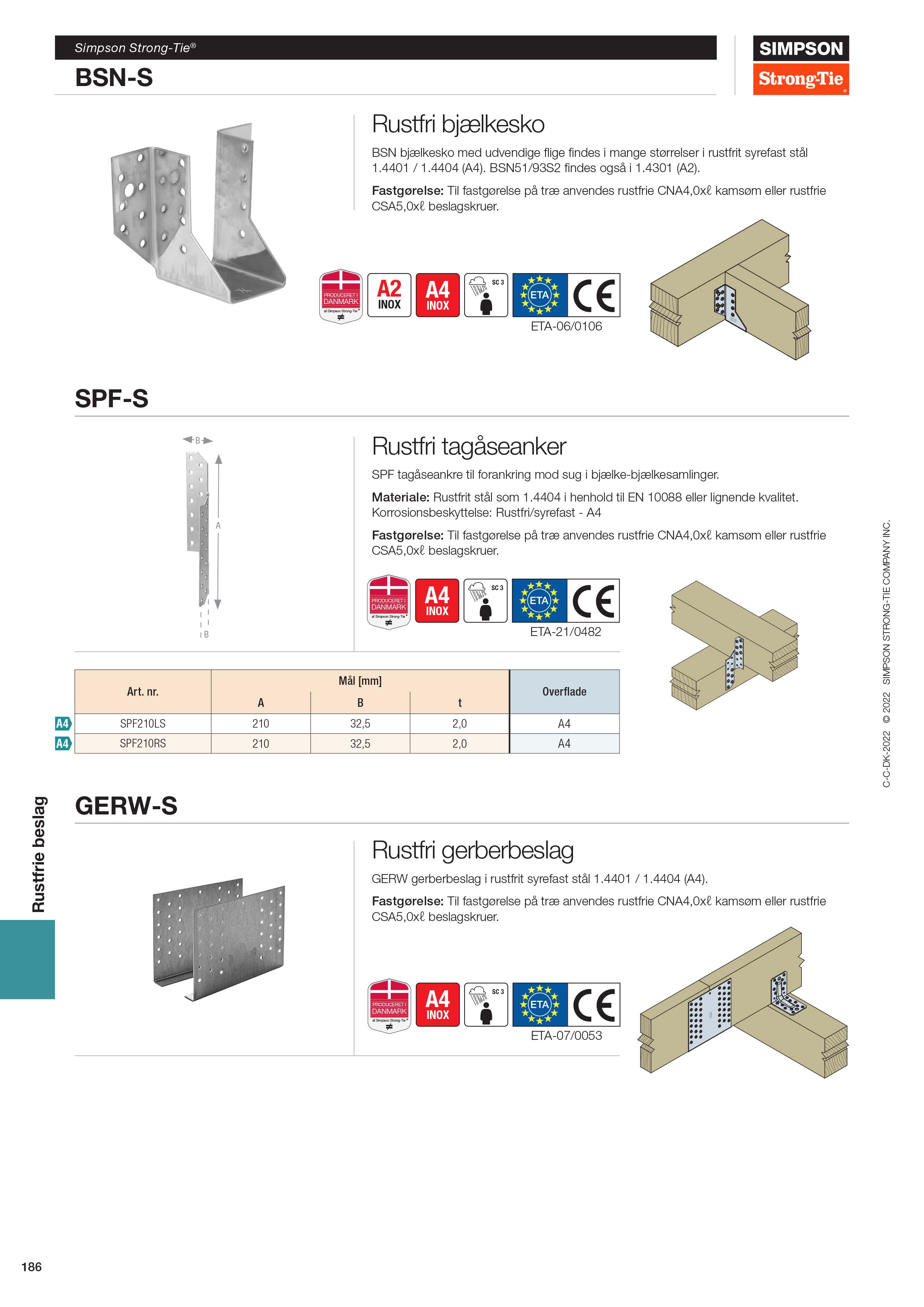

Rustfri (A4) bjælkesko
Bjælkesko anvendes til samling af træbjælker i samme plan. Denne bjælkesko er forsynet med bolthuller Ø9 eller Ø11 mm til montage på beton, stål eller murværk.
Bjælkesko BSN-S leveres på bestilling med kort leveringstid.
CE mærket
Aftalegrundlag
EPD
Rustfrit stål
Anvendelsesklasse 3
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Sekundærbjælke størrelse[mm] | Dimensioner[mm] | Huller, HB | Huller, SB | ||||||||||
| DB nr. | Antal pr. kasse | Højde | Bredde | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Max. emnetykkelse[mm] | Rund | Rund | |||
| Min.[mm] | Min.[mm] | Ø5[mm] | Ø9[11] | Ø11[mm] | Ø5[mm] | |||||||||
| BSN48/136S-R | 1581793 | 25 | 157 | 45 | 48 | 136 | 78 | 38 | 80 | 2 | 20 | - | 4 | 10 |
HB: hovedbjælken; SB: sekundærbjælken
Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning
| Reference | Hanger capacity | ||||
|---|---|---|---|---|---|
| Karakteristisk bæreevne - Træ-træ samling - Fuld udsømning | |||||
| Udsømning | Karakteristisk bæreevne[kN] | ||||
| HB | SB | R₁.ₖ | F₂ | R₃.ₖ | |
| Antal | Antal | CNA 4.0x40 | CNA 4.0x40 | CNA 4.0x40 | |
| BSN48/136S-R | 20.0 | 10 | - | - | - |
HB: hovedbjælken; SB: sekundærbjælken
Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
| Reference | Hanger capacity | ||||
|---|---|---|---|---|---|
| Karakteristisk bæreevne - Delvis udsømning | |||||
| Udsømning | Karakteristisk bæreevne[kN] | ||||
| HB | SB | R₁.ₖ | F₂ | R₃.ₖ | |
| Antal | Antal | CNA 4.0x40 | CNA 4.0x40 | CNA 4.0x40 | |
| BSN48/136S-R | 10.0 | 6.0 | 11.2 | 9.3 | 2.9 |
HB: hovedbjælken; SB: sekundærbjælken
