GERW-S
Rustfrit gerberbeslag
Rustfrie gerberbeslag GERW kan overføre forskydningskræfter og normalkræfter i stødsamlinger i et gerbersystem af tagåse eller bjælker. Gerberbeslagene bruges i landbrugsbygninger og industribygninger med en stor rammeafstand og/eller med en stor taghældning. Der skal altid anvendes to beslag pr. samling. GERW er anvendelig til gerbersamling af spærtræ med en bredde på min. 45 mm.
Beslaget produceres efter ordre så leveringstid må påregnes.

CE mærket

Aftalegrundlag

A4 (rustfri & syrefast)

Anvendelsesklasse 3
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet - Korrosionsbeskyttelse:
Rustfri/syrefast - A4
GERW120, GERW140 og GERW160 fås også i en ZPRO800 udgave (GERW120Z, GERW140Z og GERW160Z), som har en zinklagtykkelse på 55 μm. Disse beslag anbefales til korrosivt miljø som f.eks. stalde.
Fordele
- Rustfri udgave
Applikationer
Samlinger
- Træ-træ samlinger
Anvendelsesområder
- Anvendes til samling af tagåse i momentnulpunkterne (1/7-dels punktet)
- Anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ
Teknisk data
Mål
| Reference | Mål | ||||
|---|---|---|---|---|---|
| Dimensioner[mm] | Huller flig A | ||||
| A[mm] | B[mm] | C[mm] | Max. emnetykkelse[mm] | Rund | |
| Søm/skruer | |||||
| GERW90S | 90 | 140 | 20 | 2 | 10 x ø5 |
| GERW120S | 120 | 180 | 20 | 2 | 28 x ø5 |
| GERW140S | 140 | 180 | 20 | 2 | 34 x ø5 |
| GERW160S | 160 | 180 | 20 | 2 | 40 x ø5 |
| GERW180S | 180 | 180 | 20 | 2 | 46 x ø5 |
| GERW200S | 200 | 180 | 20 | 2 | 52 x ø5 |
| GERW220S | 220 | 180 | 20 | 2 | 58 x ø5 |
| GERW240S | 240 | 180 | 20 | 2 | 64 x ø5 |
| GERW260S | 260 | 180 | 20 | 2 | 70 x ø5 |

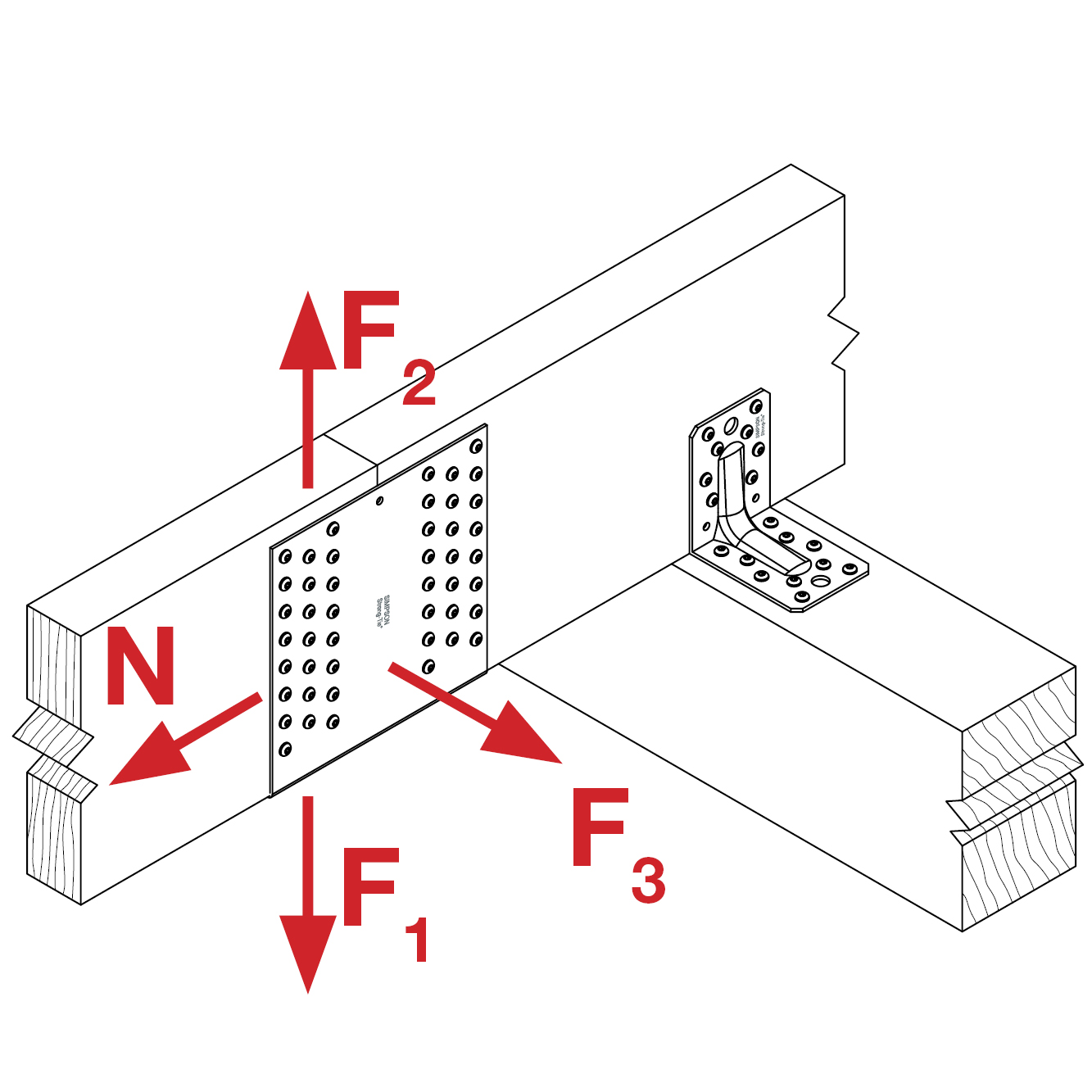

Bæreevner ved fuld udsømning
| Reference | Cantilever capacity | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - 2 gerberbeslag pr. samling[kN] | |||||||||
| Udsømning | R₁,ₖ = R₂,ₖ | R₃,ₖ | |||||||
| Flig A | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | |
| GERW90S | 20 | 4.5 | 4.9 | 6 | 6.4 | 4.1 | 4.5 | 5.9 | 7.4 |
| GERW120S | 56 | 19 | 20.7 | 25.3 | 26.8 | 6.8 | 7.4 | 9.8 | 12.3 |
| GERW140S | 68 | 26.1 | 28.4 | 34.6 | 36.7 | 8.3 | 9 | 11.8 | 14.9 |
| GERW160S | 80 | 34 | 37 | 45.1 | 47.8 | 9.6 | 10.4 | 13.7 | 17.3 |
| GERW180S | 92 | 42.5 | 46.2 | 56.4 | 59.8 | 10.9 | 11.9 | 15.7 | 19.8 |
| GERW200S | 104 | 51.8 | 56.3 | 68.6 | 72.7 | 12.3 | 13.4 | 17.6 | 22.2 |
| GERW220S | 116 | 61.5 | 66.8 | 81.5 | 86.4 | 13.7 | 14.9 | 19.6 | 24.7 |
| GERW240S | 128 | 71.5 | 77.7 | 94.8 | 100.5 | 15.1 | 16.4 | 21.6 | 27.2 |
| GERW260S | 140 | 81.7 | 88.8 | 108.3 | 114.8 | 16.5 | 17.9 | 23.5 | 29.6 |
Bæreevner ved delvis udsømning
| Reference | Cantilever capacity | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - 2 gerberbeslag pr. samling[kN] | |||||||||||||
| R₃,ₖ | Udsømning | R₁,ₖ = R₂,ₖ | R4,k | ||||||||||
| CNA4.0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | Flig A | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | CNA4.0x35 | CNA 4,0x40 | CNA 4,0x50 | CNA 4,0x60 | |
| GERW90S | 2.2 | 2.7 | 3.6 | 4.5 | 12 | 3.4 | 3.7 | 4.5 | 4.8 | - | - | - | - |
| GERW120S | 3.8 | 4.6 | 5.6 | 5.9 | 36 | 9.4 | 10.2 | 12.4 | 13.1 | 26.9 | 32.8 | 40 | 42.4 |
| GERW140S | 4.5 | 5.5 | 6.7 | 7.1 | 44 | 13.7 | 14.9 | 18.2 | 19.3 | 32.8 | 40 | 48.8 | 51.7 |
| GERW160S | 5.2 | 6.4 | 7.8 | 8.3 | 52 | 18.4 | 20 | 24.4 | 25.9 | 38.8 | 47.3 | 57.7 | 61.2 |
| GERW180S | 6 | 7.3 | 8.9 | 9.4 | 60 | 23.7 | 25.8 | 31.5 | 33.4 | 44.8 | 54.6 | 66.6 | 70.6 |
| GERW200S | 6.7 | 8.2 | 10 | 10.6 | 68 | 29.5 | 32.1 | 39.1 | 41.4 | 50.8 | 61.9 | 75.5 | 80 |
| GERW220S | 7.5 | 9.1 | 11.1 | 11.8 | 76 | 35.7 | 38.8 | 47.3 | 50.1 | 56.7 | 69.2 | 84.4 | 89.5 |
| GERW240S | 8.2 | 10 | 12.2 | 12.9 | 84 | 42 | 45.7 | 55.7 | 59 | 62.6 | 76.4 | 93.2 | 98.8 |
| GERW260S | 8.9 | 10.9 | 13.3 | 14.1 | 92 | 48.8 | 53 | 64.6 | 68.5 | 68.6 | 83.7 | 102.1 | 108.2 |
Eftervisning ved kombineret last:
Uden normal kraft:
Med normal kraft:

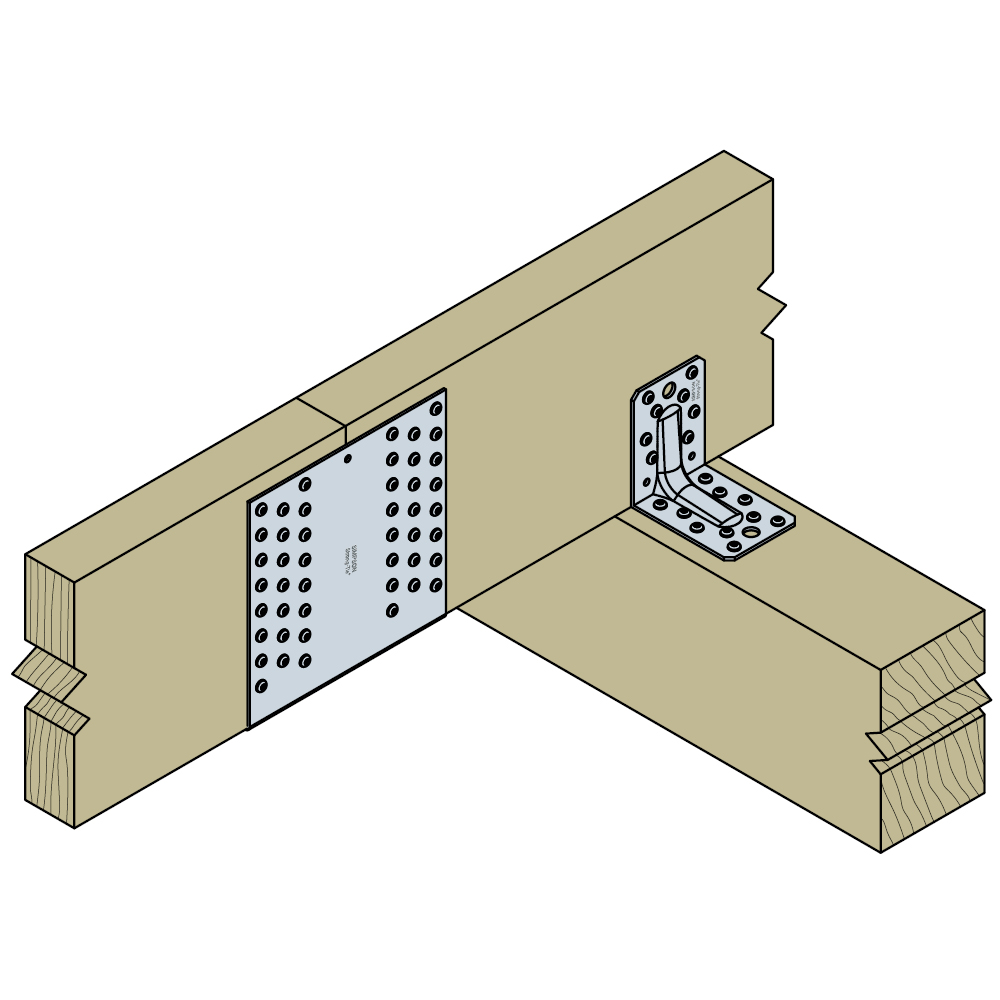

Installation
Installation
Fastgørelse
- Gerberbeslagene monteres med CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer (bemærk at bæreevnen reduceres ved brug af rustfrie CSA beslagskruer)
- Ved anvendelse af gerberbeslag GERW med minimum udsømning kan der overføres normalkraft i tagåsene. Herved opnås, at det i mange tilfælde kun er nødvendigt med ét vindkryds i tagkonstruktionen
