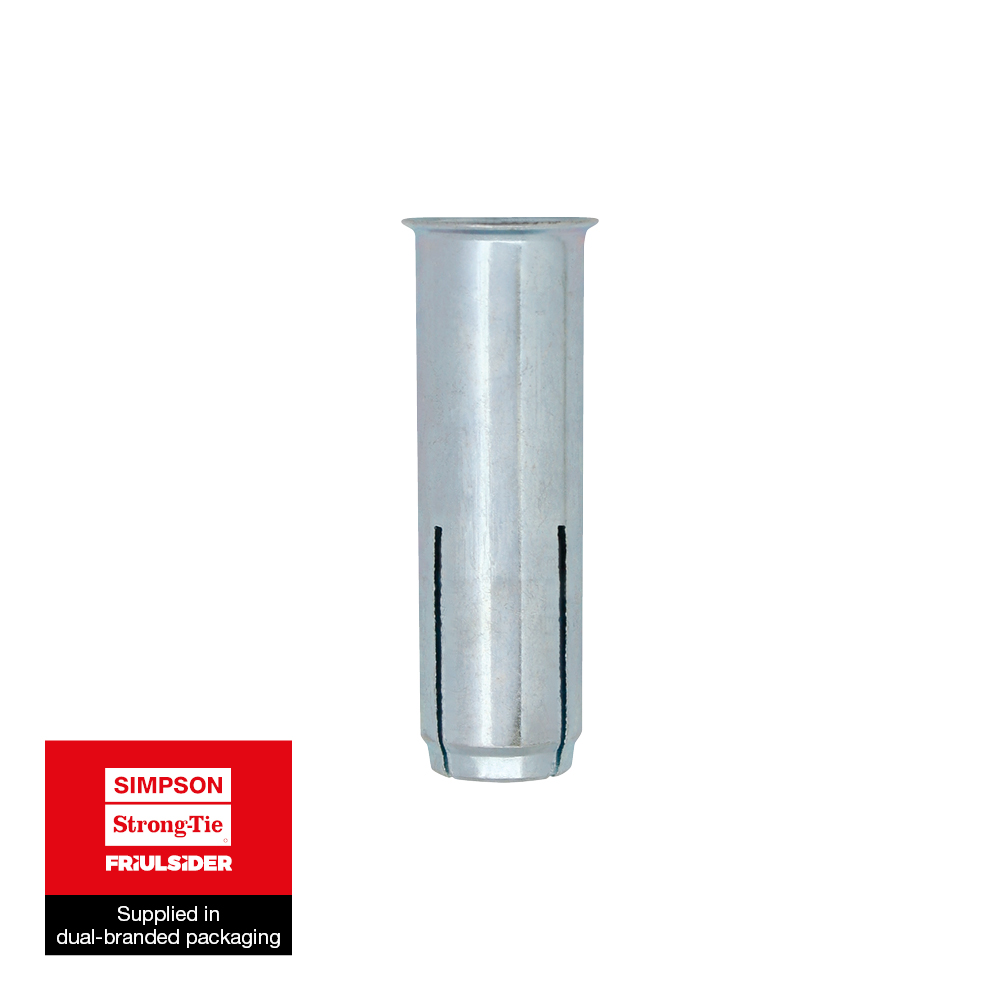

Slaganker
Slaganker med indvendigt metrisk gevind M6 – M16 til medium laster til forankring i urevnet beton C20/25 – C50/60 samt til anvendelse af flere ankre (multiple use) i ikke-bærende konstruktioner i beton.







Produktinformationer
Egenskaber
Materiale
- Stål
- Hvid zinkbelagt
Fordele
- Sikker og kontrolleret ekspansion
- Hurtig installation
- Lav sættedybde
- Udgave med krave for installation glat med overflade
- Høj styrke i relation till av indbygningsdybde
- Brandmodstandsevne R120

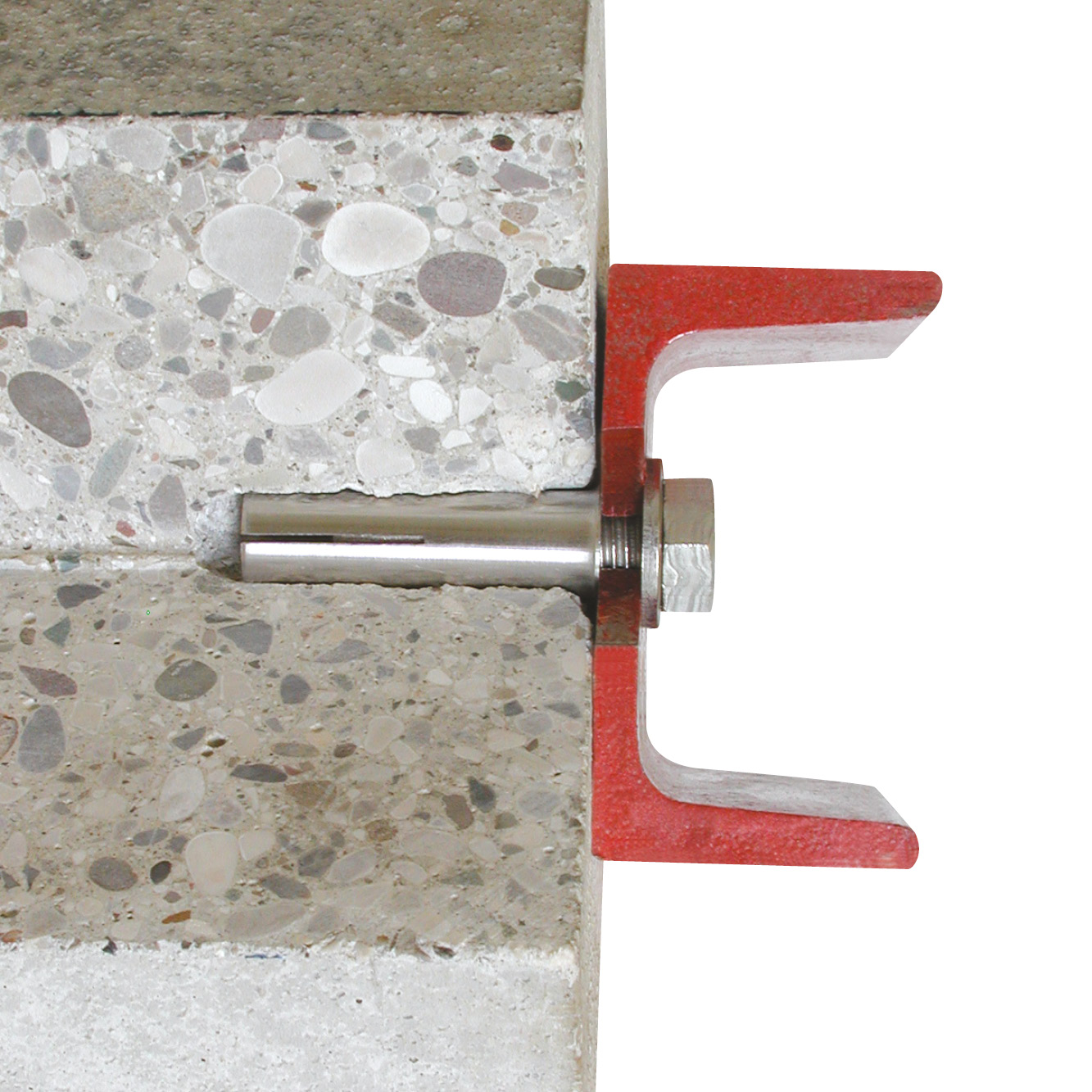

Applikationer
Anvendelsesområder
- Nedhængte lofter
- Rørsystemer
- Sprinklersystemer
Egnet til
- Anvendelse af flere ankre (multiple use) i ikke-bærende konstruktioner i revnet og urevnet beton
- Sten
- Bærende konstruktioner i urevnet beton
Teknisk data
Produktdimension - Hammersætanker med kant
| Reference | Metallic fixings dimensions | Installationsdata | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Andre | Installationsdata | ||||||||
| Stik[mm] | Größe[mm] | Gevindlængde [Lv][mm] | Maks. gevindindgreb [Lₛ,ₘᵢₙ][mm] | d₀[mm] | Cylindrisk huldybde [h₀][mm] | Antal pr. pakke[stk] | Antal pr. ydre kasse | Nominel indlejringsdybde [hₙₒₘ][mm] | Drejemoment [Tᵢₙₛₜ][Nm] | ||
| 75205B0600000 | 8x25* | M6x25 | 11 | 6 | TAP | 8 | 25 | 100.0 | 2000 | 25 | 4 |
| 75205B0800000 | 10x30 | M8x30 | 13 | 8 | TAP | 10 | 30 | 100.0 | 1000 | 30 | 8 |
| 75205B1003000 | 12x30* | M10x30 | 12 | 10 | TAP | 12 | 30 | 100.0 | 600 | 30 | 15 |
| 75205B1000000 | 12x40 | M10x40 | 17 | 10 | TAP | 12 | 40 | 100.0 | 600 | 40 | 15 |
| 75205B1200000 | 15x50 | M12x50 | 21 | 12 | TAP | 15 | 50 | 50.0 | 300 | 50 | 35 |
| 75205B1600000 | 20x65** | M16x65 | 30 | 16 | TAP | 20 | 65 | 25.0 | 150 | 65 | 60 |
* Only ETA 18/0433 ETAG 001 p.6 Multiple use
** Only ETA 18/0432 EAD-330232-00-0601 opt.7
Screw Length: Minimum: Ls,min + tfix - Maximum: Lth + tfix
Produktdimension - Hammersætanker
| Reference | Metallic fixings dimensions | ||||
|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Andre | |||
| Stik[mm] | Gevind dimension[mm] | Antal pr. pakke[stk] | Antal pr. ydre kasse | ||
| 75200B0800000 | 10x30 | M8 | TAP | 100.0 | 1000 |
| 75200B1000000 | 12x40 | M10 | TAP | 100.0 | 600 |
| 75200B1200000 | 15x50 | M12 | TAP | 50.0 | 300 |
| 75200B1600000 | 20x65 | M16 | TAP | 25.0 | 150 |
Not covered by CE certification

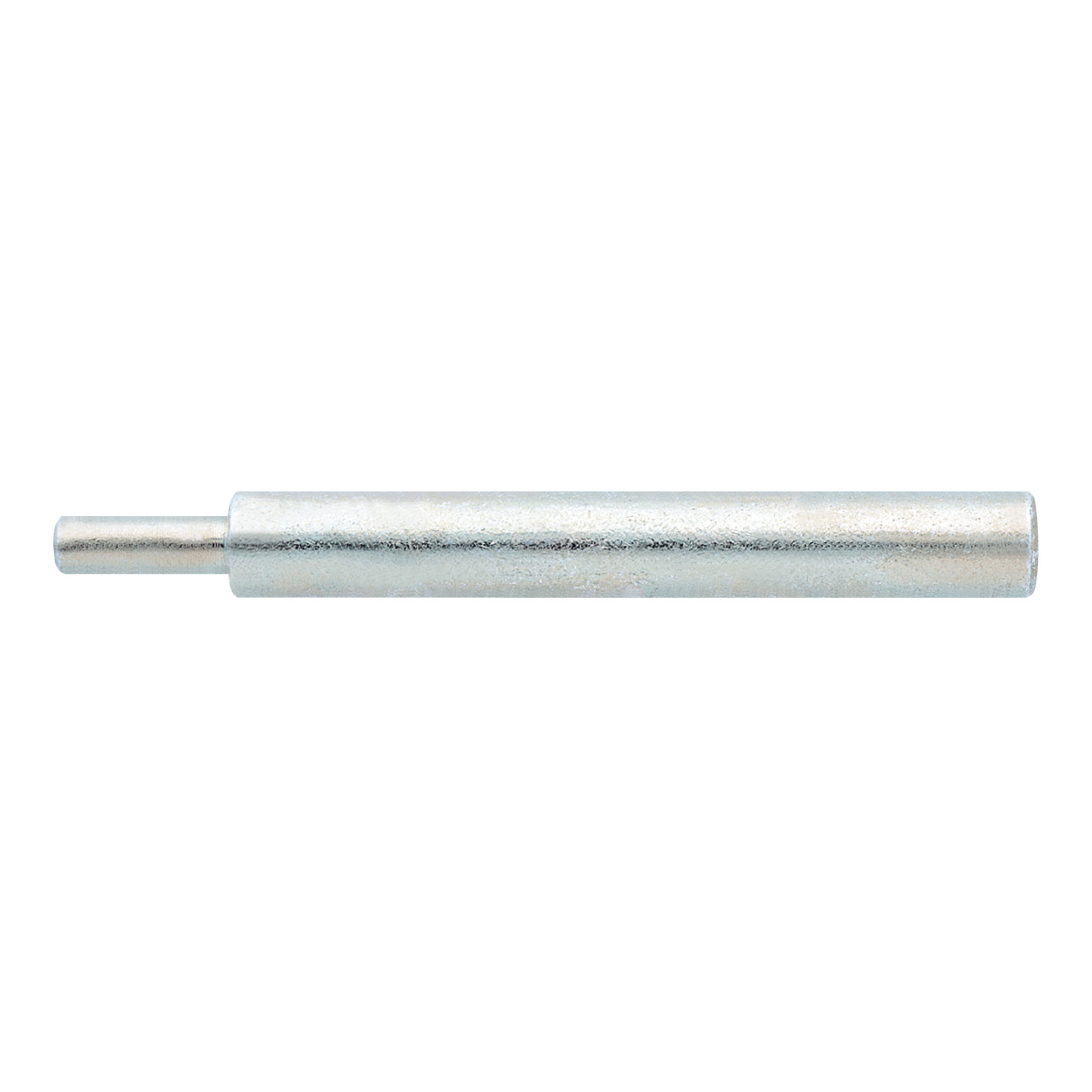

Produktdimension - TAP-indstillingsværktøj
| Reference | Metallic fixings dimensions | ||
|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Andre | |
| Indstillingsværktøj til | Antal pr. pakke[stk] | ||
| 49902B080000C | M8 | TAP Setting Tool | 1.0 |
| 49902B100000C | M10 | TAP Setting Tool | 1.0 |
| 49902B120000C | M12 | TAP Setting Tool | 1.0 |
| 49902B160000C | M16 | TAP Setting Tool | 1.0 |
værktøj
| Reference | Metallic fixings dimensions | |
|---|---|---|
| Andre | Bezeichnung | |
| Antal pr. pakke[stk] | ||
| 75205B0600000 | 100.0 | TAP |
| 75205B0800000 | 100.0 | TAP |
| 75205B1003000 | 100.0 | TAP |
| 75205B1000000 | 100.0 | TAP |
| 75205B1200000 | 50.0 | TAP |
| 75205B1600000 | 25.0 | TAP |
| 49902B080000C | 1.0 | TAP Setting Tool |
| 49902B100000C | 1.0 | TAP Setting Tool |
| 49902B120000C | 1.0 | TAP Setting Tool |
| 49902B160000C | 1.0 | TAP Setting Tool |
Designkapaciteter – enkeltanker – ingen kantafstande – ETA-18/0432
| Reference | Metallic fixings dimensions | Metallic fixings loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Anbefalet kapacitet | |||||||||
| Größe[mm] | Bøjningsmoment Mᵣₑc[Nm] | Spænding - Nᵣₑc[kN] | Skæring - Vᵣₑc (¹-²)[kN] | |||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | |||
| 75205B0600000 | M6x25 | - | - | - | - | - | - | - | - | - |
| 75205B0800000 | M8x30 | 8.98 | 3.3 | 4 | 4.7 | 5.1 | 4 | 4.9 | 5.6 | 6.2 |
| 75205B1003000 | M10x30 | - | - | - | - | - | - | - | - | - |
| 75205B1000000 | M10x40 | 17.9 | 5.1 | 6.2 | 7.2 | 7.9 | 6.1 | 7.4 | 8.6 | 9.5 |
| 75205B1200000 | M12x50 | 17.9 | 6.1 | 7.4 | 8.6 | 9.5 | 8.5 | 10.4 | 12 | 13.2 |
| 75205B1600000 | M16x65 | 31.37 | 9.9 | 12.1 | 14 | 15.3 | 25.2 | 30.7 | 35.6 | 35.9 |
| 49902B080000C | - | - | - | - | - | - | - | - | - | - |
| 49902B100000C | - | - | - | - | - | - | - | - | - | - |
| 49902B120000C | - | - | - | - | - | - | - | - | - | - |
| 49902B160000C | - | - | - | - | - | - | - | - | - | - |
1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
*Not covered by ETA-18/0432
Anbefalede kapaciteter - flergangsbrug til revnet og urevnet beton ETA-18/0433
| Reference | Metallic fixings dimensions | Metallic fixings loads | |
|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | spænding/skjærbelastning Rᵣₑc[kN] | |
| Größe[mm] | |||
| 75205B0600000 | M6x25 | TAP | 0.5 |
| 75205B0800000 | M8x30 | TAP | 0.7 |
| 75205B1003000 | M10x30 | TAP | - |
| 75205B1000000 | M10x40 | TAP | 1 |
| 75205B1200000 | M12x50 | TAP | 1.4 |
| 75205B1600000 | M16x65 | TAP | - |
| 49902B080000C | - | TAP Setting Tool | - |
| 49902B100000C | - | TAP Setting Tool | - |
| 49902B120000C | - | TAP Setting Tool | - |
| 49902B160000C | - | TAP Setting Tool | - |
The design loads FRD derive from the characteristic loads on the ETA certification and are inclusive of the partial safety factors γM
The recommended loads F derive from the characteristic loads on the ETA certification and are inclusive of the partial safety factors γF=1.4 and γM

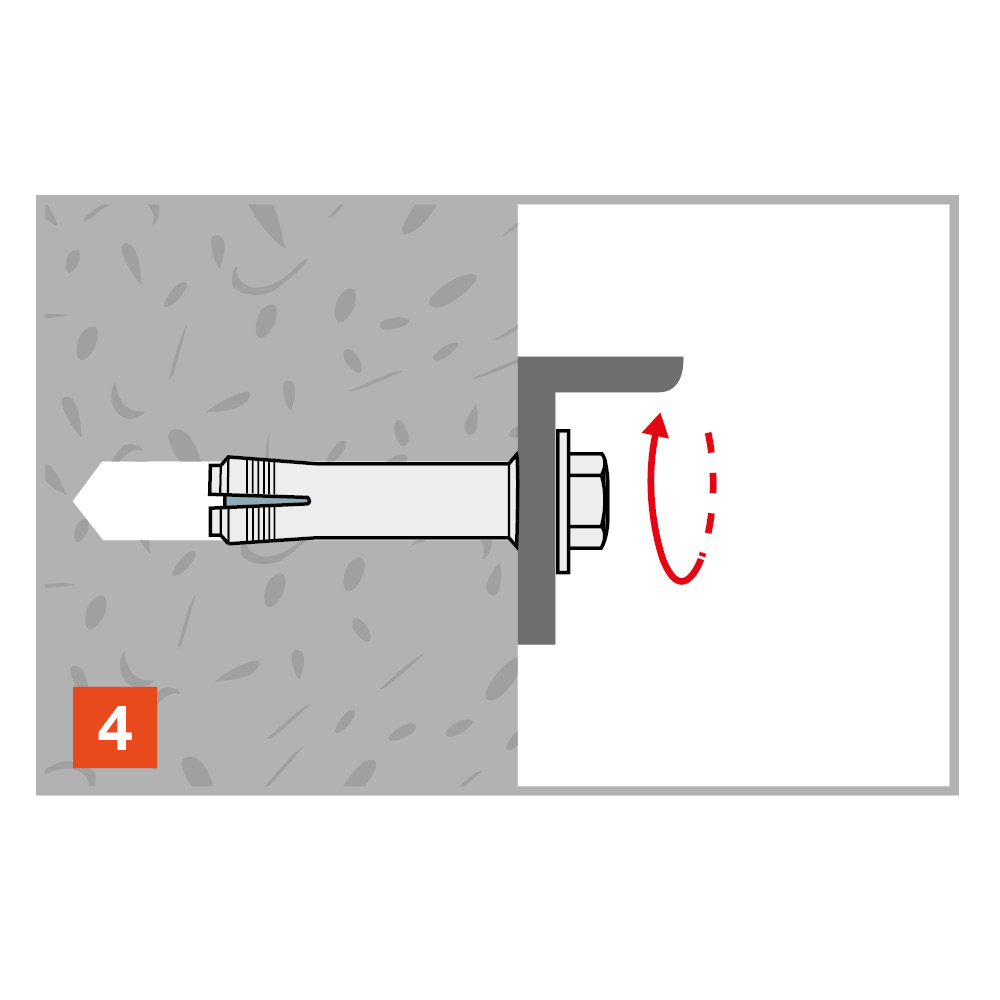

Installation
Installation data
| Reference | Metallic fixings dimensions | Installationsdata | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Installationsdata | Afstande og kantafstande | ||||||
| Größe[mm] | Top størrelse[mm] | Ø borehul[mm] | Dybde af borehul[mm] | Ø boreholder[mm] | Drejemoment [Tᵢₙₛₜ][Nm] | Indlejringsdybde [hₑf][mm] | Min. understøttelsestykkelse [hₘᵢₙ][mm] | ||
| 75205B0600000 | M6x25 | - | TAP | 8 | 25 | 7 | 4 | 25 | - |
| 75205B0800000 | M8x30 | - | TAP | 10 | 30 | 9 | 8 | 30 | 100 |
| 75205B1003000 | M10x30 | - | TAP | 12 | 40 | 12 | 15 | 40 | 100 |
| 75205B1000000 | M10x40 | - | TAP | 12 | 40 | 12 | 15 | 40 | 100 |
| 75205B1200000 | M12x50 | - | TAP | 15 | 50 | 14 | 35 | 50 | 100 |
| 75205B1600000 | M16x65 | - | TAP | 20 | 65 | 18 | 60 | 65 | 130 |
| 49902B080000C | - | - | TAP Setting Tool | - | - | - | - | - | - |
| 49902B100000C | - | - | TAP Setting Tool | - | - | - | - | - | - |
| 49902B120000C | - | - | TAP Setting Tool | - | - | - | - | - | - |
| 49902B160000C | - | - | TAP Setting Tool | - | - | - | - | - | - |
Afstand og kantafstand - ETA-18/0432
| Reference | Metallic fixings dimensions | Installationsdata | ||||
|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Afstande og kantafstande | ||||
| Größe[mm] | min. Achsabstand[mm] | Min. indbyrdes afstand[mm] | charak. Randabstand[mm] | charak. Achsabstand[mm] | ||
| 75205B0600000 | M6x25 | TAP | 150 | 200 | - | - |
| 75205B0800000 | M8x30 | TAP | 150 | 200 | 45 | 90 |
| 75205B1003000 | M10x30 | TAP | - | - | 60 | 120 |
| 75205B1000000 | M10x40 | TAP | 150 | 200 | 60 | 120 |
| 75205B1200000 | M12x50 | TAP | 150 | 200 | 75 | 150 |
| 75205B1600000 | M16x65 | TAP | - | - | 97 | 195 |
| 49902B080000C | - | TAP Setting Tool | - | - | - | - |
| 49902B100000C | - | TAP Setting Tool | - | - | - | - |
| 49902B120000C | - | TAP Setting Tool | - | - | - | - |
| 49902B160000C | - | TAP Setting Tool | - | - | - | - |
* Not included in the approval
