PPHB
Søjlesko HB

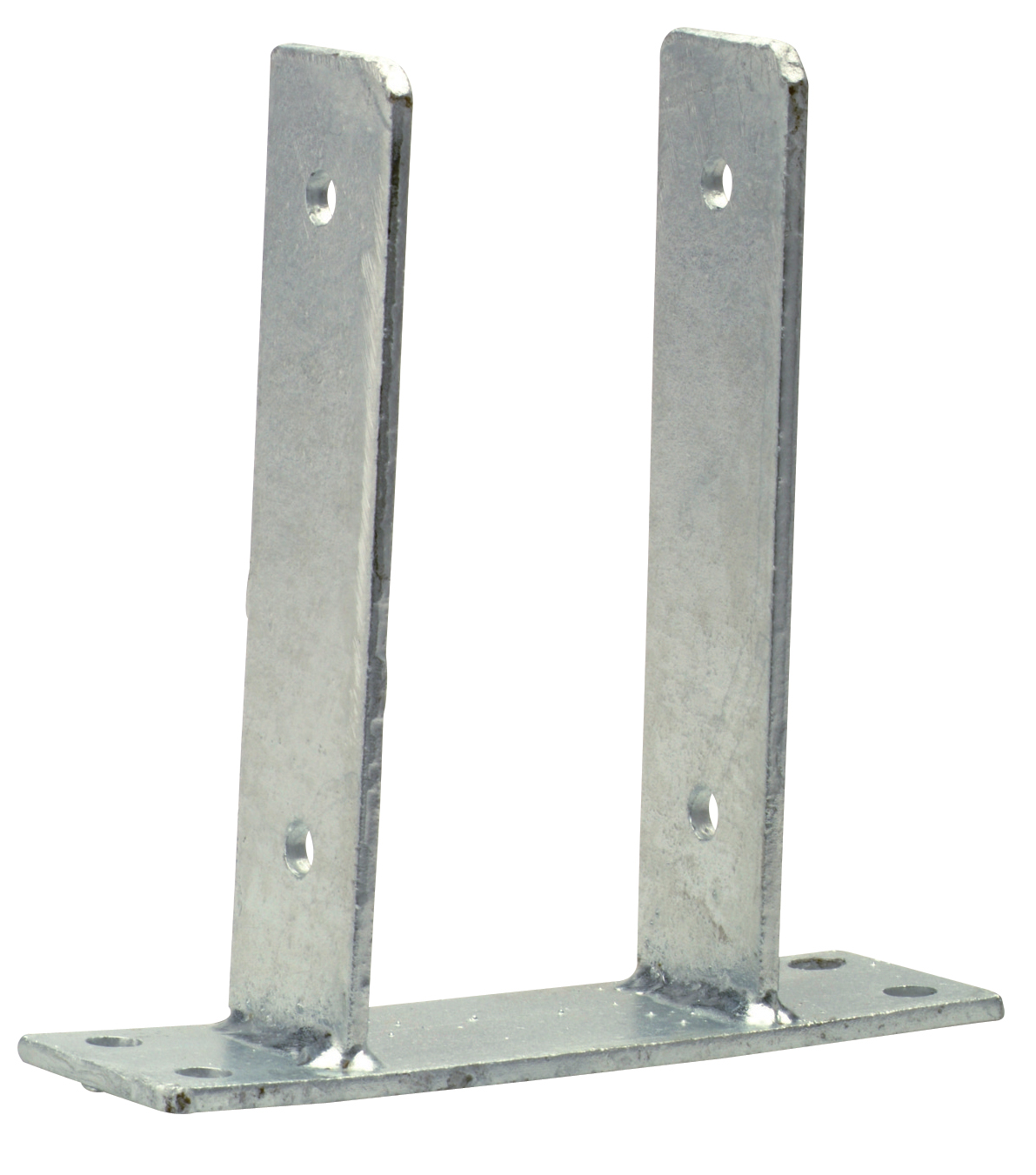

Søjlesko PPHB er opsvejst af 5 mm sideplader og en 6 mm bundplade. Beslagene er forsynet med Ø11 mm boltehuller og derefter varmforzinket.
Til ikke-bærende konstruktioner.
Anvendelsesklasse 3
Varmgalvaniseret stål
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Mål[mm] | Huller | |||||||||
| DB nr. | Vægt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | Rør tykkelse[mm] | Plade tykkelse[mm] | Top part | Plade | |
| &tom;11 | Ø11 | ||||||||||
| PPHB70G | 5104684 | 1.4 | 71 | 206 | 50 | 200 | 60 | 5 | 6 | 4 | 4 |
| PPHB90G | 5104685 | 1.4 | 91 | 206 | 50 | 200 | 60 | 5 | 6 | 4 | 4 |
| PPHB100G | 5104686 | 1.4 | 101 | 206 | 50 | 200 | 60 | 5 | 6 | 4 | 4 |
