SWWZ

Solid-Drive® Konstruktionsskrue med skivehoved, Impreg®+

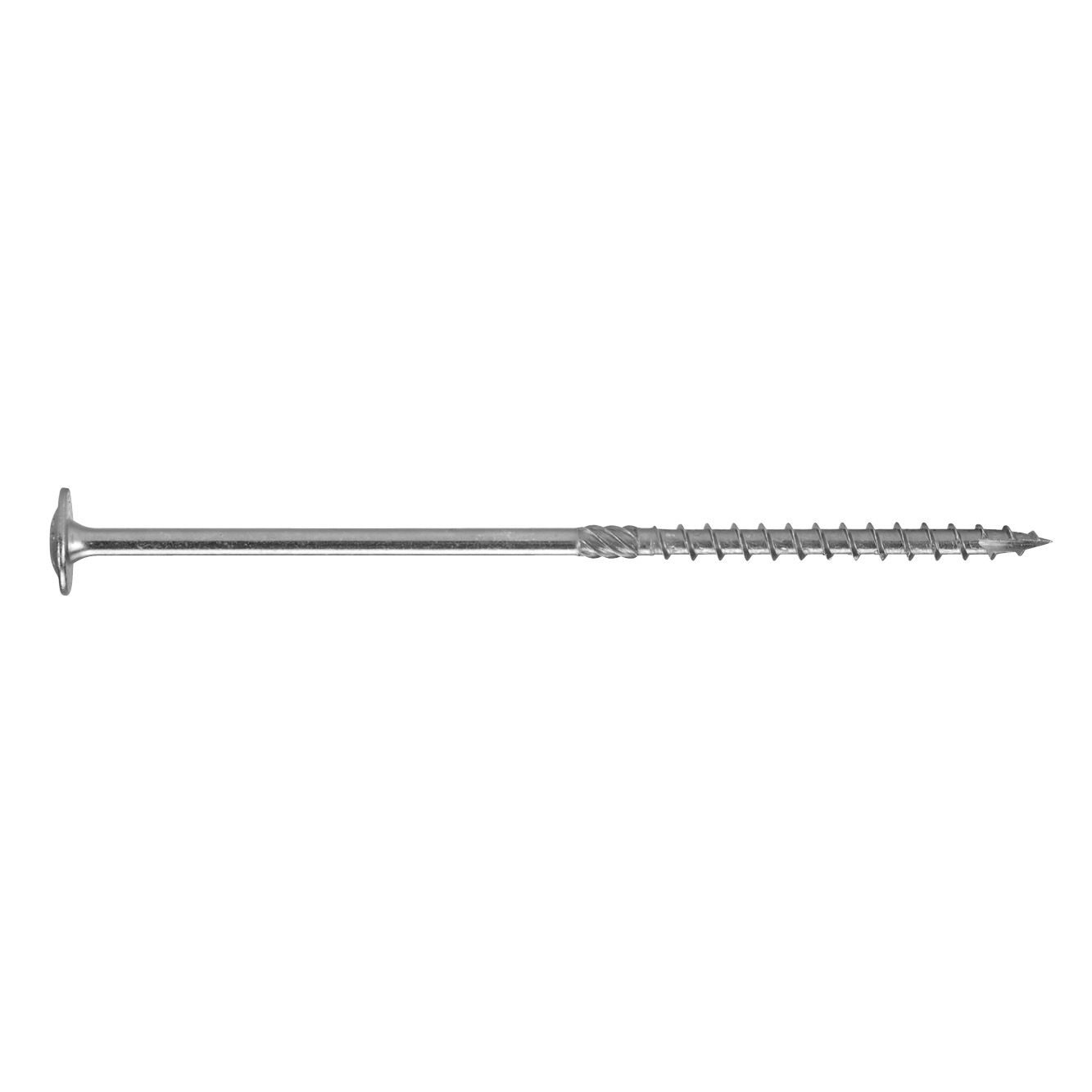

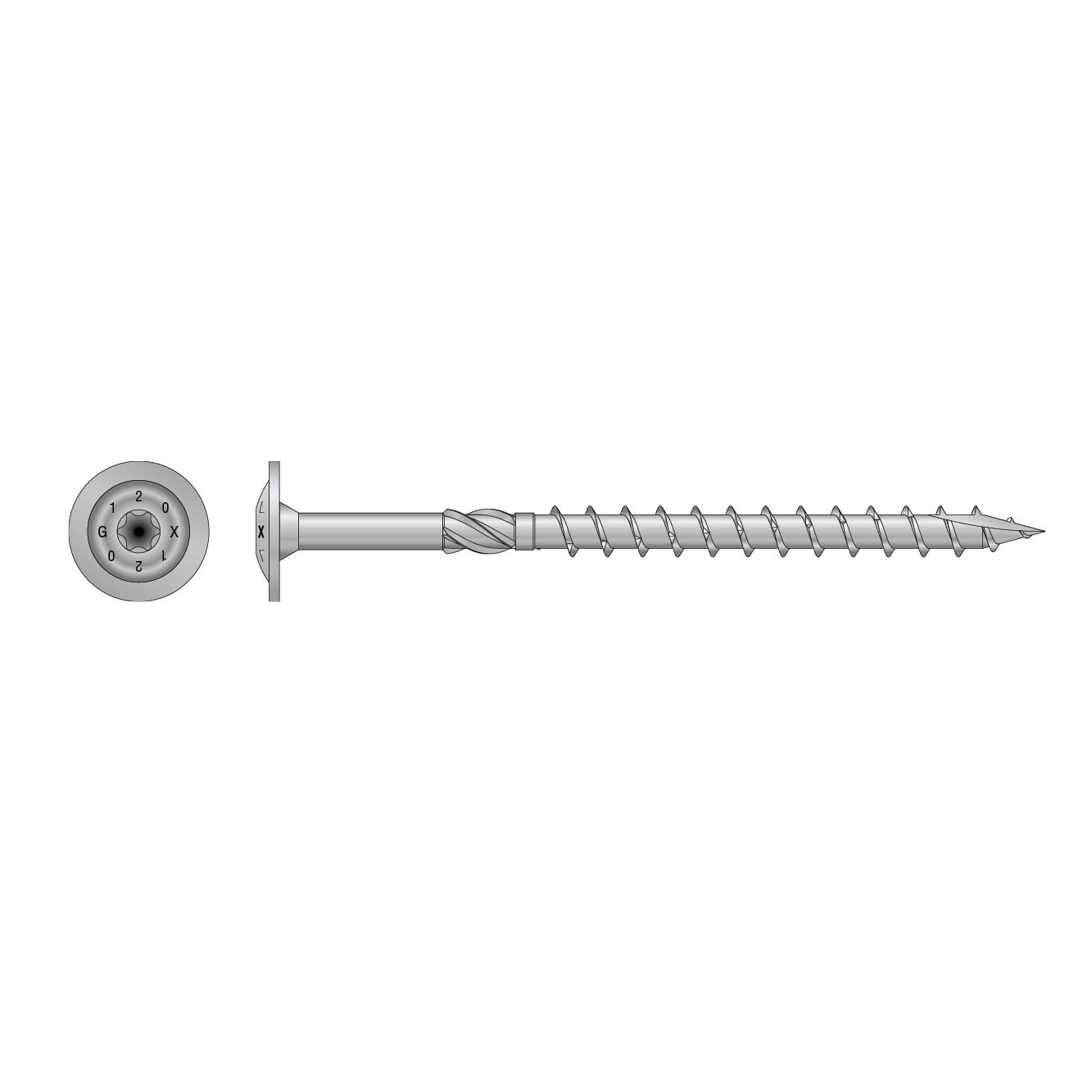

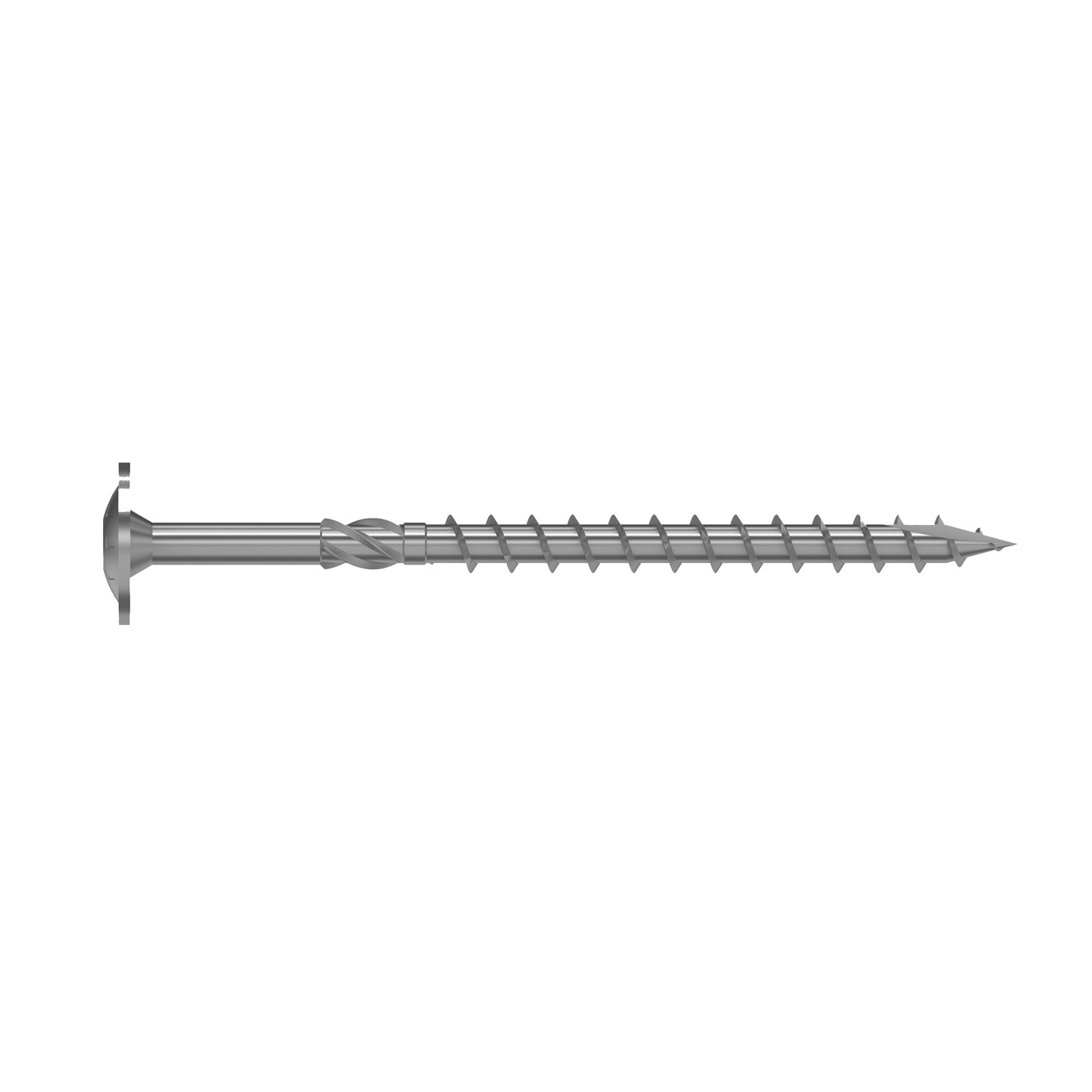

Solid-Drive® SWWZ skruer med delgevind og skivehoved fås i en lang række forskellige dimensioner og er designet til fastgørelse af CTL og limtræ samt til generelle indendørs træ-træ applikationer.

Disse delgevind skruer med en diameter på 6,0, 8,0 og 10,0 mm er fremstillet til at trække store trædele sammen med høj styrke og fremragende belastningskapacitet. Det store skivehoved giver ekstrem gennemtrækningsmodstand, samtidig med at træelementerne kan trækkes helt tæt sammen. Forboring er typisk ikke nødvendig.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Anvendelsesklasse 3

Impreg® +

Outdoor

Produktinformationer

Billeder

Egenskaber

Materiale

Impreg+ coated

Impreg+ er en elektrolytisk, uorganisk overfladebehandling bestående af zink og nikkel. På grund af den stærke legeringskombination er belægningen meget robust og yder øget korrosionbeskyttelse.

C4 godkendt i 15 år i henhold til EN ISO 11997-1:2017, cyklus B
Overholder REACH-, RoHS- og ELV-direktivet
Chrom(VI)-fri
Ingen galvanisk korrosion i aluminiumsforbindelser
På grund af den stærke vedhæftning mellem stålet og belægningen vil Impreg+ bevare korrosionsbestandigheden efter installationen
Modstår temperaturer på op til 300° (C) (Høje temperaturer opstår ofte under iskruning pga. friktion og er i mange tilfælde skyld i at alternative coatings smelter af skruerne)

Applikationer

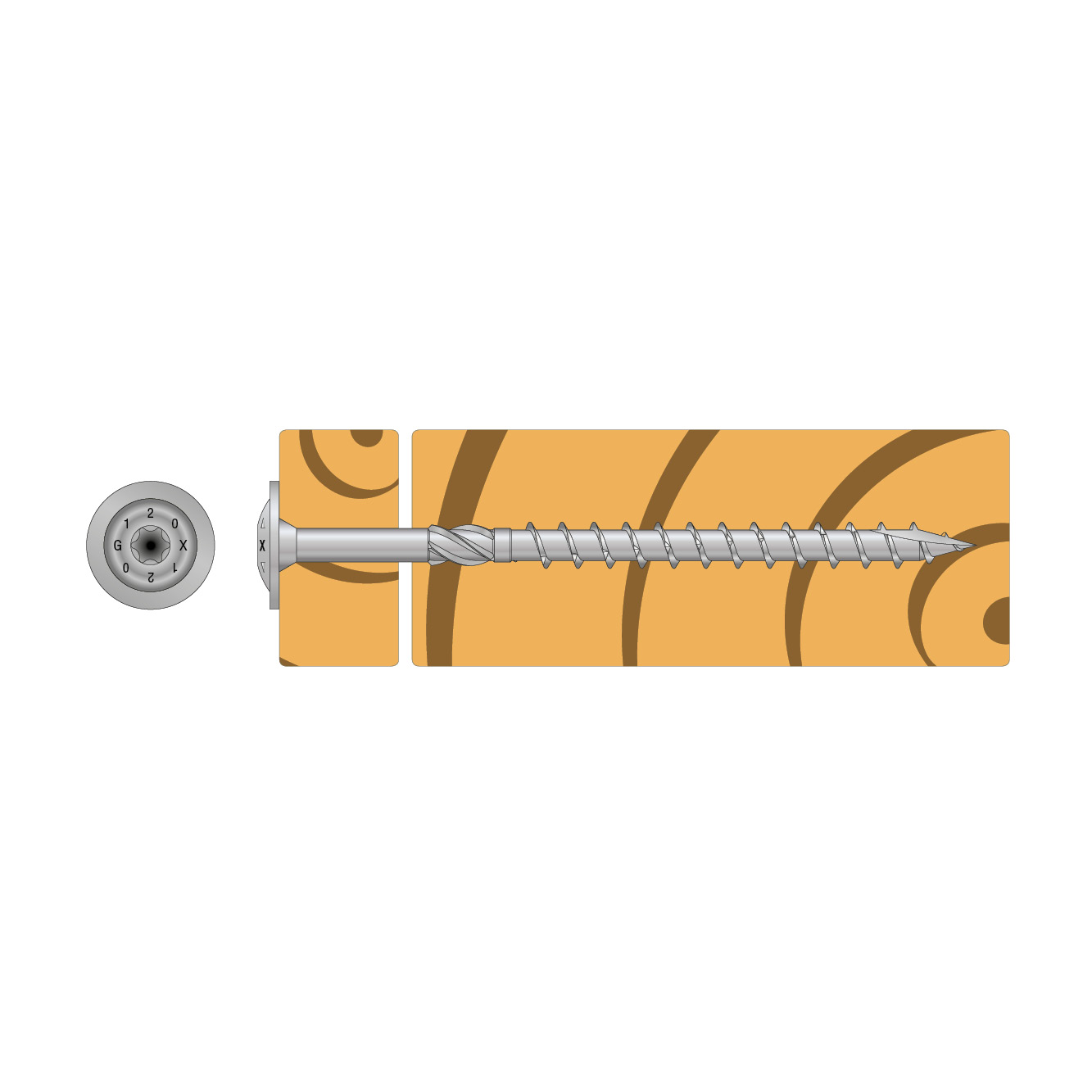

CLT væg-til-væg, gulv-til-væg, panel-til-bjælke
Generelle træ-træ applikationer
Impreg+ coatingen betyder at skruen kan anvendes i udendørs kontruktioner jf. korrosionklasse C4.

Fordele

Skivehoved skaber høj gennemtrækningsmodstand
Impreg+ coating til udendørs C4 applikationer
Fibercut spids reducerer risikoen for at træet flækker under installationen
Kraftigt gevind og skaft giver styrke og stabilitet
Fræseribbe reducerer iskruningsmomentet
Dyb TX recess giver bedre kontrol og længere levetid for dine bits

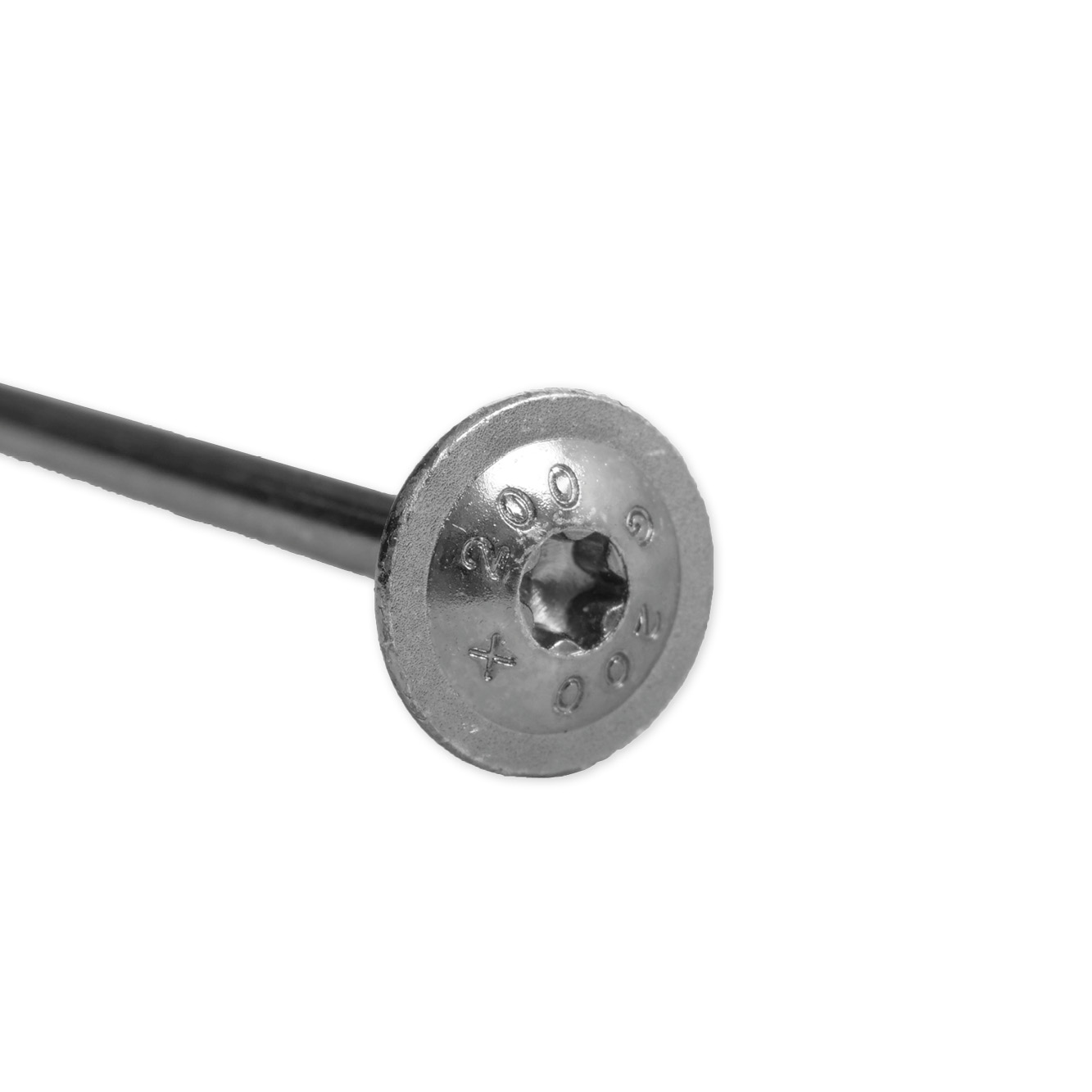

Hovedstempel viser længden i mm.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Best. nr.	DB nr.	Gunnebo art. nr.	Dimensioner [mm]						Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	Gunnebo art. nr.	d	l	d_h	d₁	l_g	bit	Antal pr. kasse
SWWZ6.0X80	76352	2277072	76339	6	80	14	3.8	50	T-30	50
SWWZ6.0X90	76452	2277073	76342		90	14	3.8	50	T-30	50
SWWZ6.0X100	76453	2277074	76343		100	14	3.8	70	T-30	50
SWWZ6.0X120	76454	2277075	76344		120	14	3.8	70	T-30	50
SWWZ8.0X80	76455	2277076	76345	8	80	22.2	5.3	50	T-40	50
SWWZ8.0X90	76457	2277077	76346		90	22.2	5.3	50	T-40	50
SWWZ8.0X100	76601	2277079	76347		100	22.2	5.3	50	T-40	50
SWWZ8.0X120	76603	2277081	76350		120	22.2	5.3	80	T-40	50
SWWZ8.0X140	76604	2277082	76351		140	22.2	5.3	80	T-40	50
SWWZ8.0X180	76605	2277083	76353		180	22.2	5.3	80	T-40	50
SWWZ8.0X200	76606	2277084	76354		200	22.2	5.3	80	T-40	50
SWWZ8.0X240	76607	2277086	76355		240	22.2	5.3	80	T-40	50
SWWZ8.0X300	76608	2277089	76356		300	22.2	5.3	80	T-40	50
SWWZ8.0X340	76609	2277091	76357		340	22.2	5.3	80	T-40	50
SWWZ10.0X160	76610	2277092	76358	10	160	25.9	6.3	80	T-40	25
SWWZ10.0X180	76611	2277100	76359		180	25.9	6.3	80	T-40	25
SWWZ10.0X200	76612	2277102	76360		200	25.9	6.3	80	T-40	25
SWWZ10.0X240	76613	2277104	76361		240	25.9	6.3	80	T-40	25

Product characteristic properties

Art. nr.	Product characteristic properties
Art. nr.	Characteristic Yield Moment – M_y,k [Nm]	Characteristic withdrawal parameter - f_ax,k,90° [N/mm²]	Characteristic head pull-through parameter - f_head,k [N/mm²]	Characteristic tensile capacity - f_tens,k [kN]	Characteristic torsional strength - f_tor,k [Nm]	Torsonial ratio
SWWZ6.0X80	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X90	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X100	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ6.0X120	10.5	13	16.1	12.3	11	≥ 1,5
SWWZ8.0X80	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X90	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X100	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X120	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X140	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X180	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X200	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X240	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X300	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ8.0X340	25.9	12.6	10.5	23.7	27.4	≥ 1,5
SWWZ10.0X160	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X180	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X200	43.7	12.2	10.2	33.8	48.9	≥ 1,5
SWWZ10.0X240	43.7	12.2	10.2	33.8	48.9	≥ 1,5
