SWC

Solid-Drive® Undersænket konstruktionsskrue

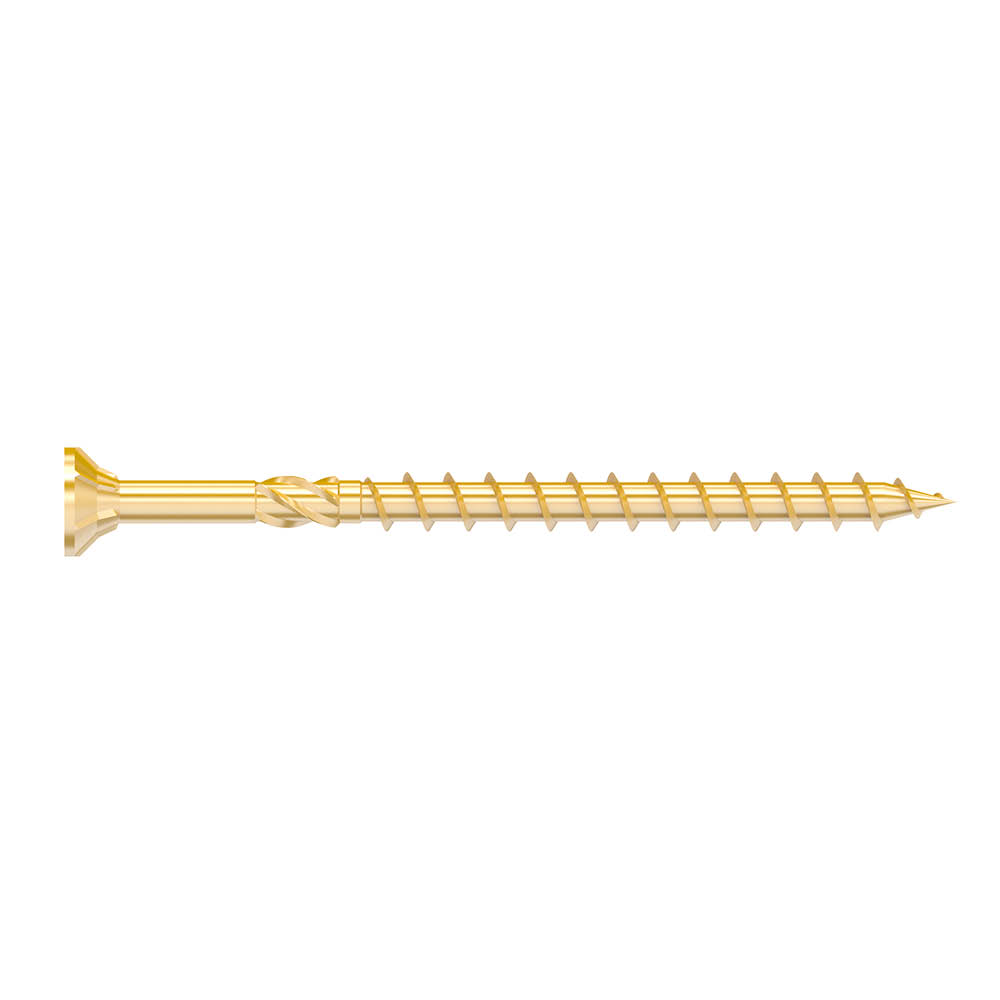

Solid-Drive SWC konstruktionsskruen med delgevind og undersænket hoved fås i en række forskellige dimensioner og er designet til CLT og limtræskonstruktioner samt til generelle indendørs træ-træ applikationer.

Disse delgevind skruer med en diameter på 6,0, 8,0 og 10,0 mm er fremstillet til at trække store trædele sammen med høj styrke og fremragende belastningskapacitet. Det undersænkede hoved giver mulighed for en pæn undersænkning der flugter med overfladen. Forboring er typisk ikke nødvendig.

Bemærk: Der kan være leveringstid på visse størrelser. Kontakt venligst salgsafdelingen for info.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Gulkromatiseret

Indoor

Solid Wood

Produktinformationer

Billeder

Egenskaber

Undersænket hoved giver en jævn finish
Fibercut spids reducerer risikoen for at træet flækker under installationen
Kraftigt gevind og skaft giver styrke og stabilitet
Fræseribbe reducerer iskruningsmomentet
Dyb TX recess giver bedre kontrol og længere levetid for dine bits

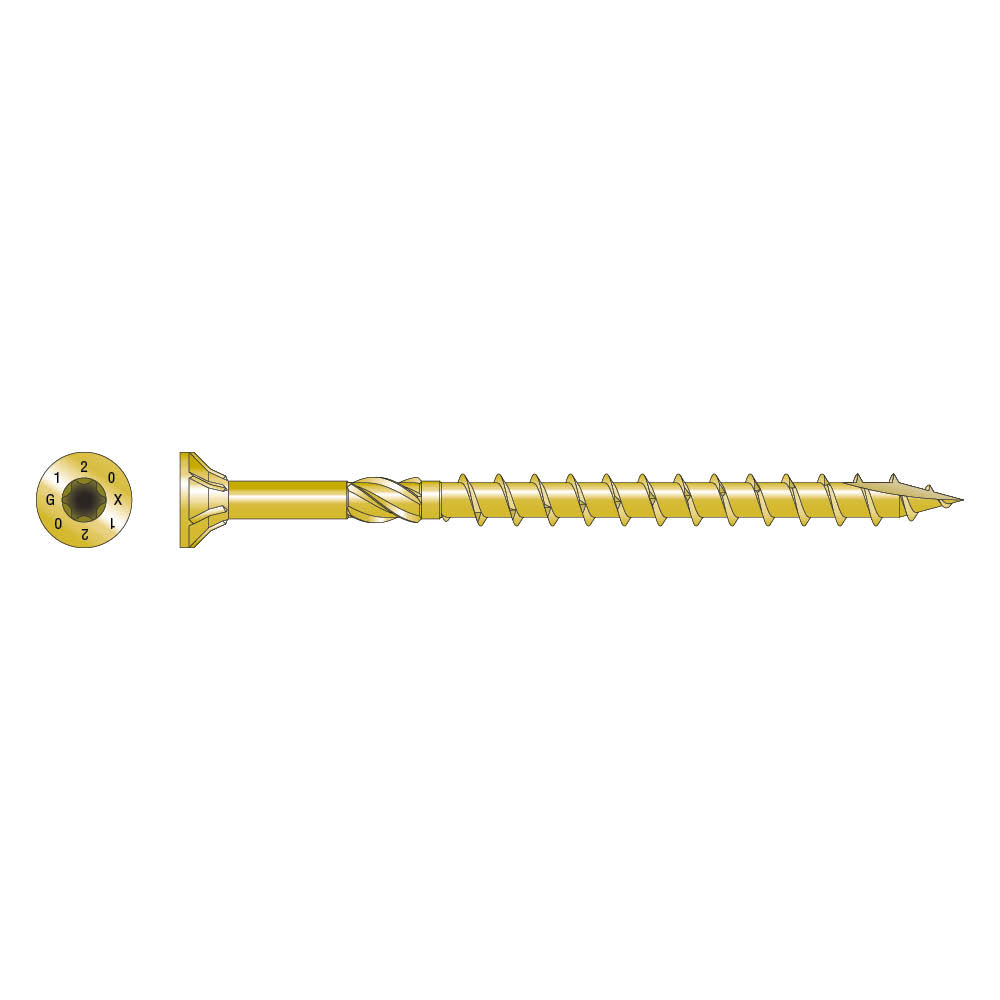

Hovedstempel viser længden i mm.

Material

Steel - Electrogalvanised yellow zinc coating

Applikationer

Anvendelse

CLT væg-til-væg, gulv-til-gulv, panel-til-bjælke
Større træ-træ samlinger

advantage

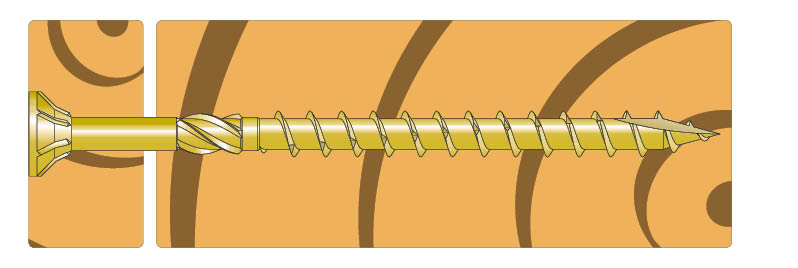

The countersunk head with milling ribs on the underside of the head can be
and flush with the surface of the wood, creating a harmonious appearance.

The cutting point design in combination with the reaming shank ensures efficient and
smooth screwing with a simultaneous minimization of the
insertion resistance and reducing the splitting effect.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Best. nr.	DB nr.	Gunnebo art. nr.	Dimensioner [mm]							Antal pr. kasse
Art. nr.	Best. nr.	DB nr.	Gunnebo art. nr.	d	l	t_fix	d_h	d₁	l_g	bit	Antal pr. kasse
SWC6.0X200	75346	2055703	71979	6	200	130	11.8	3.8	70	T-30	100
SWC6.0X220	75347	2055704	71980		220	150	11.8	3.8	70	T-30	100
SWC6.0X240	75348	2055705	71991		240	170	11.8	3.8	70	T-30	100
SWC6.0X260	75349	2055706	71992		260	190	11.8	3.8	70	T-30	100
SWC6.0X280	75350	2055707	71993		280	190	11.8	3.8	70	T-30	100
SWC6.0X300	75351	2055708	71994		300	230	11.8	3.8	70	T-30	100
SWC8.0X80	75352	2055709	76789	8	80	30	14.6	5.3	50	T-40	50
SWC8.0X100	75353	2055710	71996		100	50	14.6	5.3	50	T-40	50
SWC8.0X120	75354	2055711	71997		120	40	14.6	5.3	80	T-40	50
SWC8.0X140	75355	2055712	71998		140	60	14.6	5.3	80	T-40	50
SWC8.0X160	75356	2055713	71999		160	80	14.6	5.3	80	T-40	50
SWC8.0X180	75357	2055714	72000		180	100	14.6	5.3	80	T-40	50
SWC8.0X200	75358	2055715	76781		200	120	14.6	5.3	80	T-40	50
SWC8.0X220	75359	2055716	76783		220	140	14.6	5.3	80	T-40	50
SWC8.0X240	75360	2055717	76784		240	160	14.6	5.3	80	T-40	50
SWC8.0X260	75361	2055718	76785		260	180	14.6	5.3	80	T-40	50
SWC8.0X280	75362	2055719	76786		280	200	14.6	5.3	80	T-40	50
SWC8.0X300	75363	2055720	76787		300	220	14.6	5.3	80	T-40	50
SWC8.0X320	75364	2055721	76788		320	240	14.6	5.3	80	T-40	50
SWC8.0X340	75365	2055722	72008		340	260	14.6	5.3	80	T-40	50
SWC8.0X360	75366	2055723	72009		360	280	14.6	5.3	80	T-40	50
SWC8.0X380	75367	2055724	72010		380	300	14.6	5.3	80	T-40	50
SWC8.0X400	75368	2055725	72011		400	320	14.6	5.3	80	T-40	50
SWC10.0X100	76916	2277111	76922	10	100	50	17.8	6.3	50	T-40	50
SWC10.0X120	76917	2277112	76923		120	70	17.8	6.3	50	T-40	50
SWC10.0X140	76918	2277113	76924		140	60	17.8	6.3	80	T-40	50
SWC10.0X160	75369	2055726	76769		160	80	17.8	6.3	80	T-40	25
SWC10.0X180	75370	2055727	72013		180	100	17.8	6.3	80	T-40	25
SWC10.0X200	75371	2055728	76770		200	120	17.8	6.3	80	T-40	25
SWC10.0X220	75372	2055729	76771		220	140	17.8	6.3	80	T-40	25
SWC10.0X240	75373	2055730	76775		240	160	17.8	6.3	80	T-40	25
SWC10.0X260	75374	2055731	76776		260	180	17.8	6.3	80	T-40	25
SWC10.0X280	75375	2055732	76778		280	200	17.8	6.3	80	T-40	25
SWC10.0X300	75376	2055733	76780		300	220	17.8	6.3	80	T-40	25
SWC10.0X320	75377	2055734	72185		320	240	17.8	6.3	80	T-40	25
SWC10.0X340	75378	2055735	72020		340	260	17.8	6.3	80	T-40	25
SWC10.0X360	75379	2055736	72021		360	280	17.8	6.3	80	T-40	25
SWC10.0X380	75380	2055737	72022		380	300	17.8	6.3	80	T-40	25
SWC10.0X400	75381	2055738	72023		400	320	17.8	6.3	80	T-40	25

Produktets karakteristiske egenskaber

Art. nr.	Produktets karakteristiske egenskaber
Art. nr.	Karakteristisk bøjningsstyrke [M_y.k] [Nm]	Karakteristisk udtræksparameter [f_ax.k.90°] [N/mm²]	Karakteristisk hoved gennemtræksparameter [f_head.k] [N/mm²]	Karakteristisk trækstyrke [f_tens.k] [kN]	Karakteristisk vridningsstyrke [f_tor.k] [Nm]	Vridningsforhold
SWC6.0X200	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X220	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X240	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X260	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X280	10.5	13	11.9	12.3	11	≥ 1,5
SWC6.0X300	10.5	13	11.9	12.3	11	≥ 1,5
SWC8.0X80	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X100	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X120	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X140	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X160	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X180	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X200	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X220	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X240	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X260	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X280	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X300	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X320	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X340	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X360	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X380	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC8.0X400	25.9	12.6	12.5	23.7	27.4	≥ 1,5
SWC10.0X100	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X120	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X140	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X160	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X180	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X200	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X220	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X240	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X260	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X280	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X300	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X320	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X340	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X360	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X380	43.7	12.2	11.2	33.8	48.9	≥ 1,5
SWC10.0X400	43.7	12.2	11.2	33.8	48.9	≥ 1,5
