SFxx

Spærfodsbeslag (SFN / SFM)

SFN og SFM spærfodsbeslag anvendes til samling af hovedspær og skråtliggende rem i hanebåndsspær på bjælkelag. Beslagene fremstilles i højre- og venstreudgaver, der sælges og anvendes i sæt. Der skal altid anvendes et sæt spærfodsbeslag pr. spærende.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Elgalvaniseret stål 20 µm
EPD

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zinklagtykkelse på ca. 20 μm

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • Anvendes til samling af hovedspær og skråtliggende rem i hanebåndsspær på bjælkelag
  • Der skal altid anvendes et sæt spærfodsbeslag pr. spærende

Teknisk data

Dimensioner

Mål

Art. nr. DB. nr. Mål [mm] Huller Antal pr. kasse
A B C D E Tykkelse
SFN7742430177139535339220 Ø525
SFM-B2312668260169737391243 Ø510

Karakteristisk bæreevne

Art. nr. Antal søm pr. beslag Karakteristisk bæreevne R1,k - 2 vinkelbeslag pr. samling [kN]
CNA 4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
SFN1 + 10 + 925.227.633.335.5
SFM-B2 + 21 + 2058.863.674.879

Eftervisning:

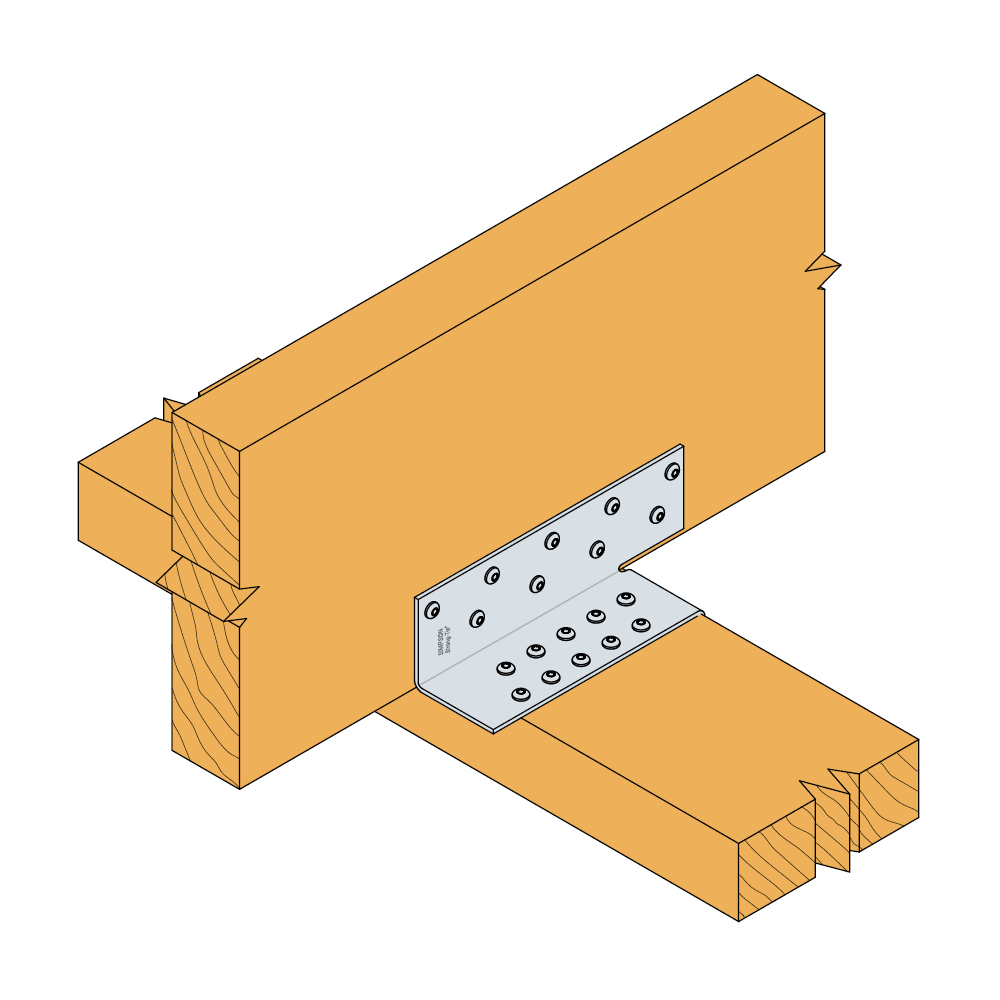

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Er der foreskrevet færre søm/skruer end antallet af huller i beslaget, placeres søm/skruer i hulrækker nærmest beslagets bukkelinie
