SVI

Spærvinkel

SVI spærvinklen anvendes til samling af hovedspær og rem i hanebåndsspær på beton eller letbetondæk. Spærvinklerne kan anvendes ved større spændvidder, hvor anvendelse af vandrette tagåsankre ikke er tilstrækkeligt. Beslagene fremstilles i højre-og venstreudgaver, der sælges og anvendes i sæt. Der skal altid anvendes et sæt spærvinkler pr. spærende.

CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Anvendelsesklasse 2
Anvendelsesklasse 2
Elgalvaniseret stål 20 µm
Elgalvaniseret stål 20 µm

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:

Galvaniseret stål S250GD + Z275 i henhold til EN 10346

  • Korrosionsbeskyttelse:

275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Applikationer

Anvendelsesområder

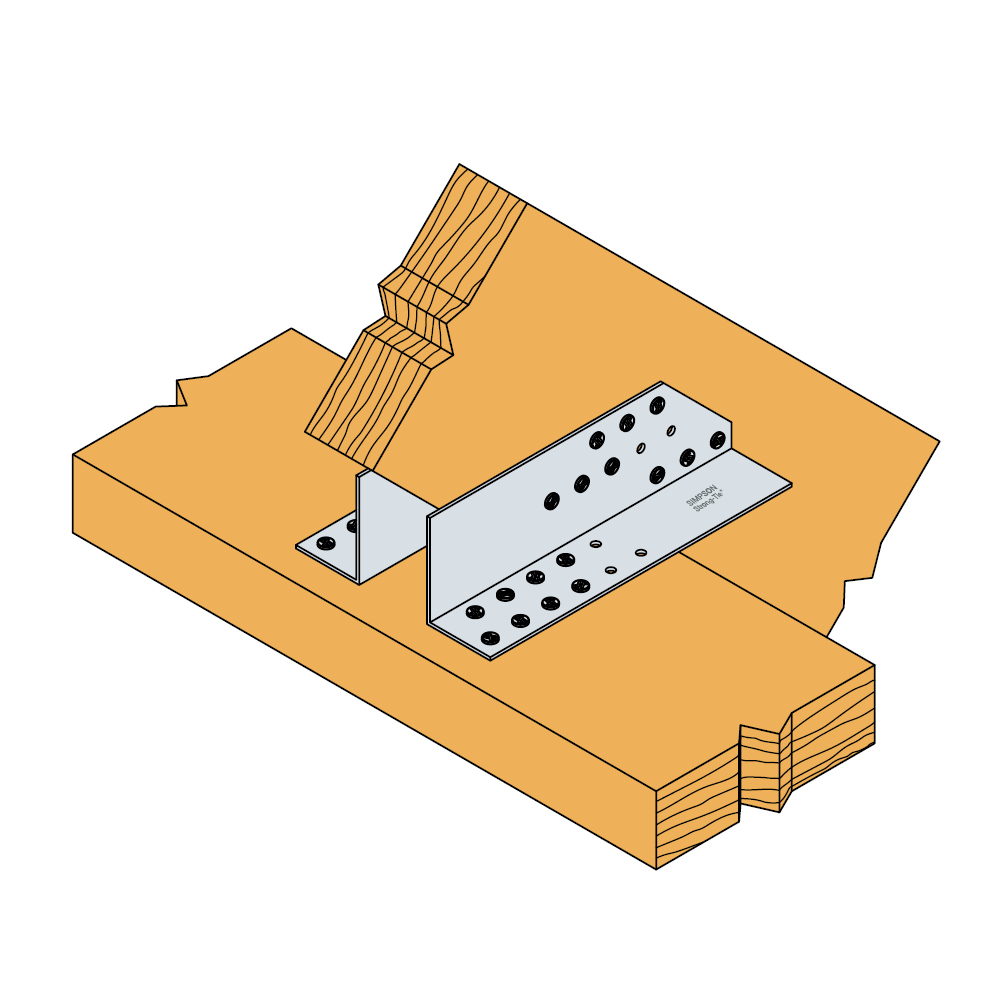

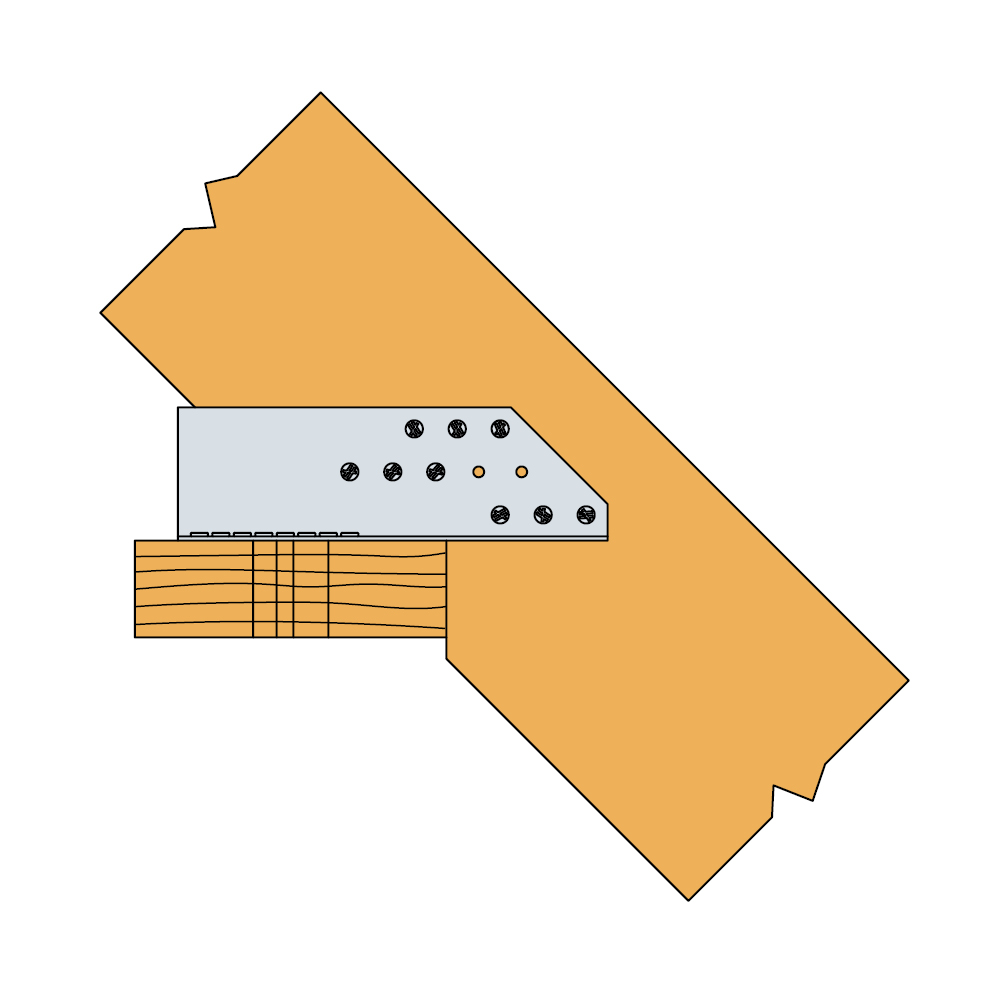

  • Anvendes til samling af hovedspær og rem i hanebåndsspær på beton eller letbetondæk
  • Spærvinklerne anvendes ved større spændvidder, hvor anvendelse af vandrette tagåseankre ikke er tilstrækkeligt
  • Anvendelse er beskrevet i TRÆ 28 fra Træbranchens Oplysningsråd

Samlinger

  • Træ-træ samlinger

Teknisk data

Dimensioner

Dimensioner

ReferenceMål
AndreDimensioner[mm]Huller[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]t[mm]Huller[mm]Antal
SVI200-B2621415250.5820062422511 + 11
SVI240-B2312650150.8724063432510 + 10

Lastbæreevnetabel (karakteristiske værdier)

ReferenceKarakteristisk bæreevne - Træ-træsamling - Delvis udsømning
Karakteristisk bæreevne R1,k (kN)
Antal søm pr. beslagR₁,ₖ
CNA4.0x35CNA 4.0x40CNA 4,0x60
SVI200-B6+6 / 8+816.8 / 19.618.4 / 21.523.6 / 27.6
SVI240-B9+9 / 10+1023.1 / 23.625.3 / 25.932.6 / 33.3

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
