PB / PBL / PBK / PBE

Stolpesko PB og PBL

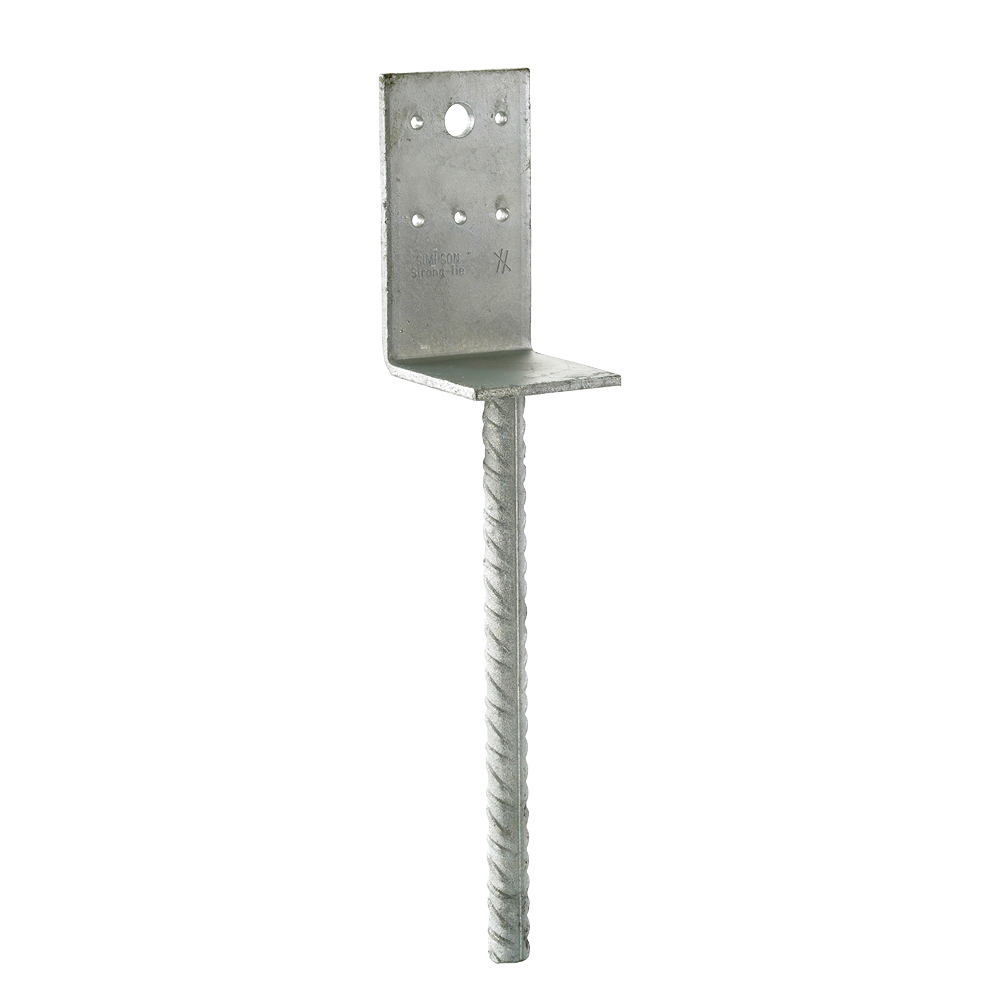

Disse beslag består af en L-formet stålplade, som er svejst til en Ø16 mm kamstålstang.
Beslagene er varmforzinkede efter bearbejdning.

Anvendelsesklasse 3
Anvendelsesklasse 3
Varmgalvaniseret stål
Varmgalvaniseret stål
EPD
EPD

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Ribbestål: B550 BR+AC 10080:2006
  • Korrosion:
    Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • Kan bruges til understøtning af træsøjler

Applikationer

Samlinger

  • Træ-søjle samlinger

Anvendelsesområder

  • Anvendes til understøtning af remme og sekundære søjler
  • Beslagene anvendes hvor beslaget kun kan fastgøres på en side af remmen eller søjlen

Teknisk data

Dimensioner

Dimensioner

ReferenceMål
AndreDimensioner[mm]Huller, topplade
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]F[mm]G[mm]t[mm]Rund
Ø5Ø9[mm]Ø11[mm]Ø13,5

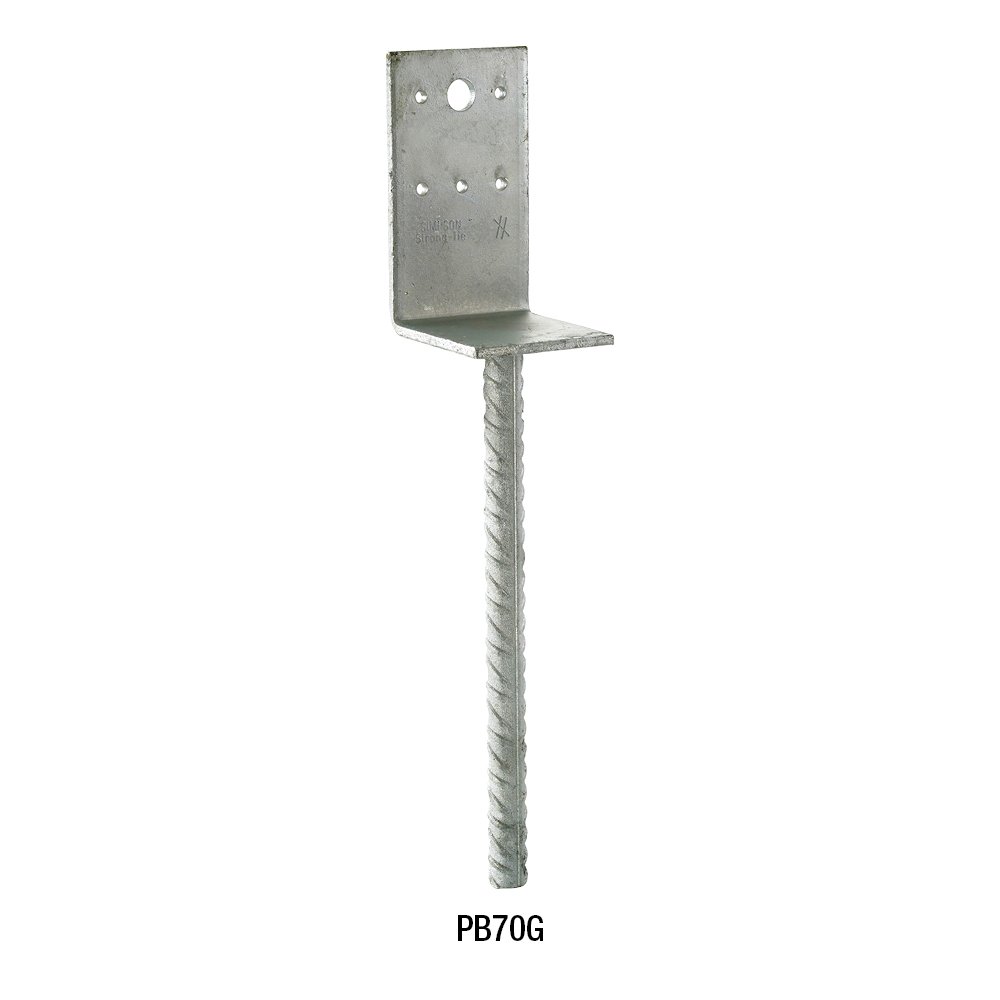

PB70G-R1546608200.9370701252501655--1
PBL45401672843200.4245409020016462--
PBK60G5650361250.63706092200164-21-

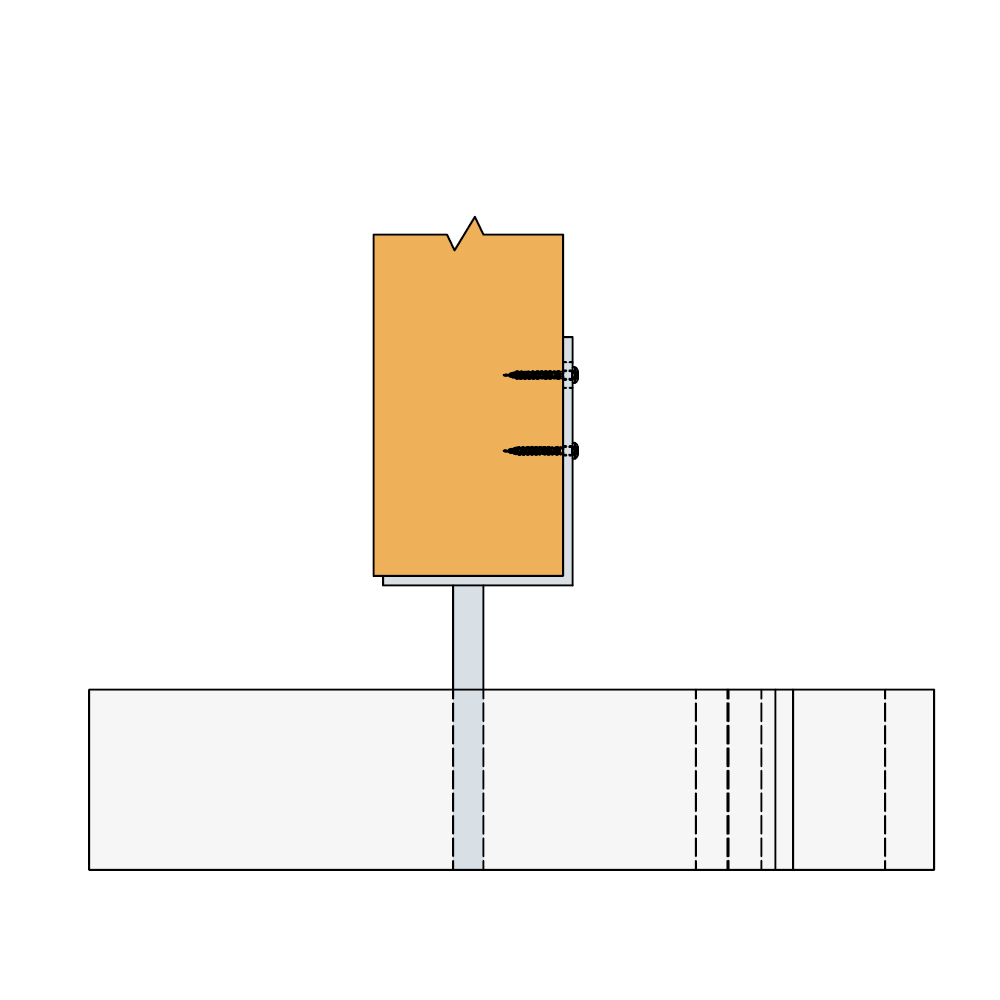

Installation

Installation

Fastgørelse

  • Til fastgørelse af trædelen anvendes varmforzinkede CNA4,0x40G kamsøm i type PB og 8 mm varmforzinkede franske skruer i type PBL
  • For PB: Afstanden fra den vandrette plade til betonoverkanten må max. være 50 mm
    For PBL: Afstanden fra den vandrette plade til betonoverkanten må max. være 25 mm
