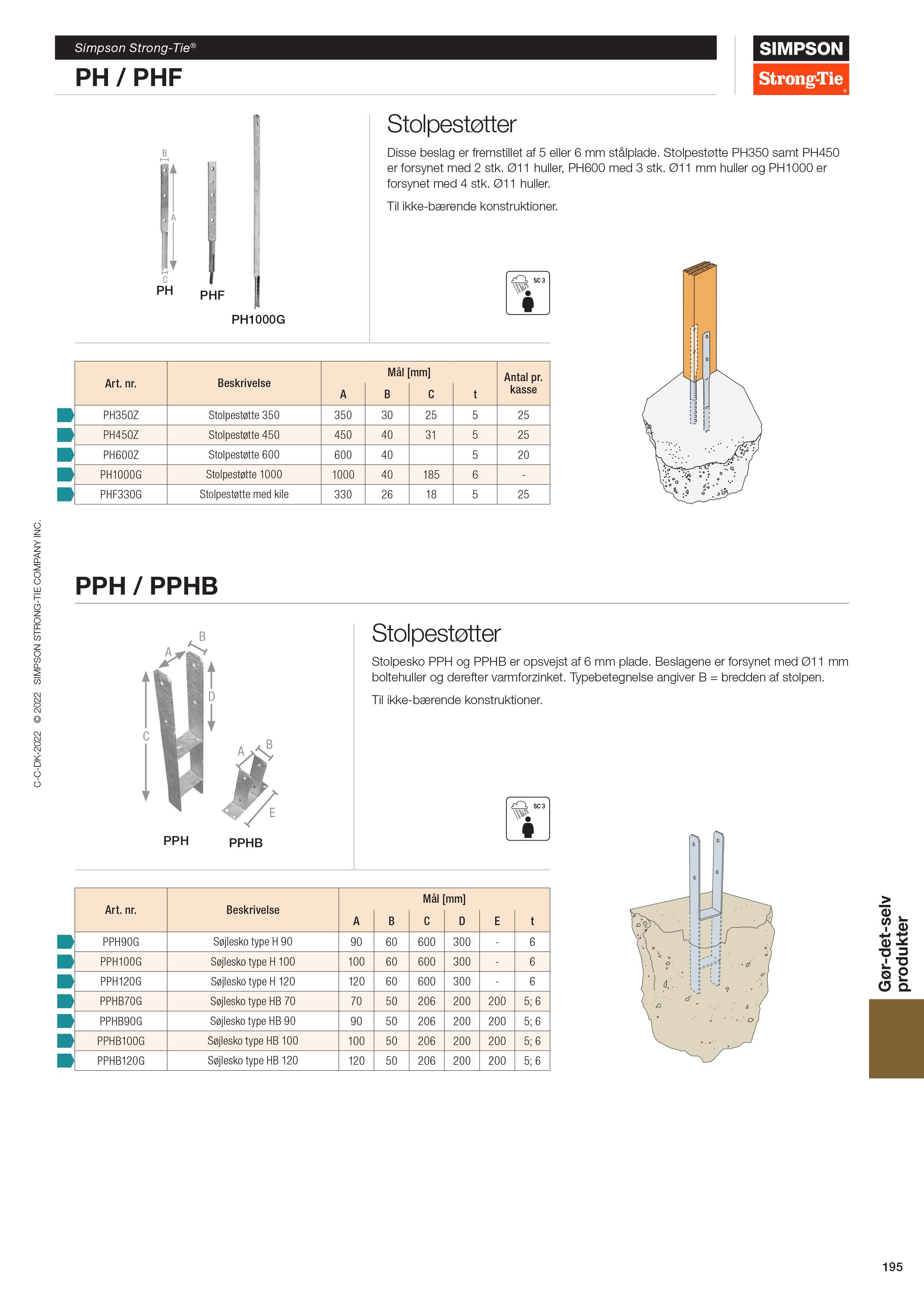

PH
Stolpestøtte
PH350, PH450 og PH600 er alle fremstillet af 5 mm stål med 3 stk Ø11 og 1 stk Ø6 huller. PH1000 er fremstillet af 6 mm stål med 4 stk Ø11 og 1 stk Ø6 huller.
Til ikke-bærende konstruktioner.
EPD
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Mål
Dimensioner
| Reference | Mål | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Dimensioner[mm] | Huller flig A | ||||||||
| DB nr. | Antal pr. kasse | Vægt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | Tykkelse[mm] | Rund | ||
| Ø6 | Qty | |||||||||
| PH350Z | - | 40 | 0.41 | 350 | 30 | 25 | 140 | 5 | 1 | 3 |
| PH450Z | - | 25 | 0.71 | 450 | 40 | 31 | 185 | 5 | 1 | 3 |
| PH600Z | - | 20 | 0.94 | 600 | 40 | 31 | 185 | 5 | 1 | 3 |
| PH1000G | 1761261 | - | 1.6 | 1000 | 40 | 35 | 185 | 6 | 1 | 4 |
