SDW

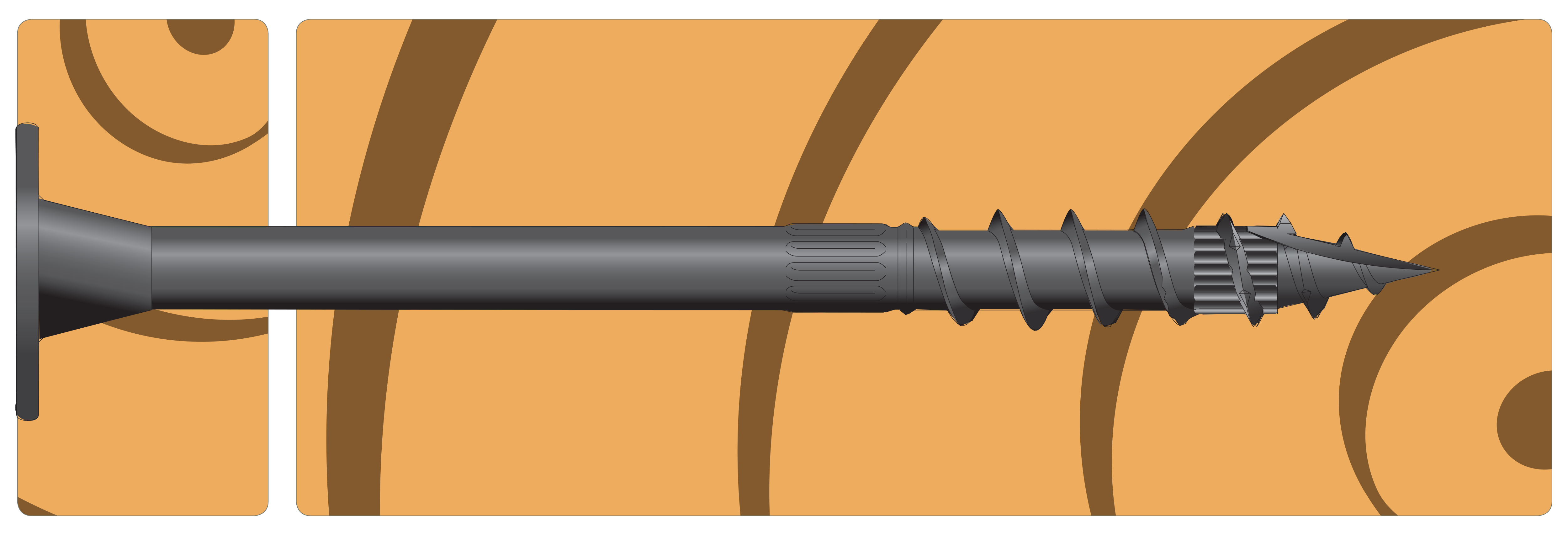

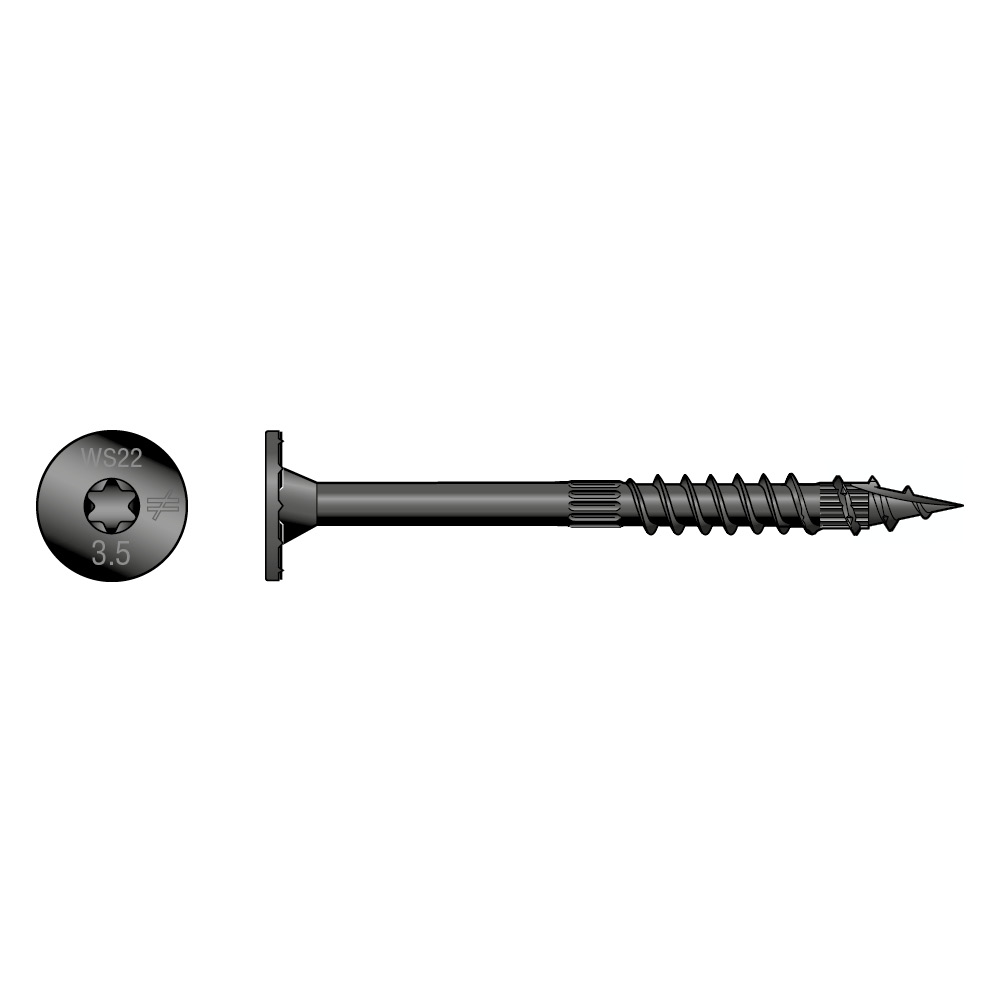

Træskrue til dobbeltspær

SDW træskruer fås i en række forskellige længder og som er beregnet til fastgørelse af limtræ og større træ-træ applikationer.

Skruen er perfekt til at samle to eller flere stykker 45 mm spærtræ pga. det korte gevind, fx ved samling af dobbeltspær.

Disse konstruktionsskruer kræver mindre drejningsmoment at installere end sammenlignelige skruer, og skivehovedet med stor diameter trækker let træet sammen.

SDW findes i flere størrelser (fra længde 67 mm - 172 mm) - ring til vores Sales Support, og hør nærmere på tlf: +45 8781 7400.

Teknisk datablad

CE mærket

Anvendelsesklasse 2

Indoor

Black finish

Solid Wood

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Kulstof stål
Overflade:
Black E-coat™

Fordele

Har helt flat hoved som muliggør at næste elementer kan skubbes helt tæt
Skivehovedet giver god bæreevne
Kraftigt gevind giver høj styrke i samlingen
Patenteret SawTooth™-spids sikrer en hurtig start, reducerer installationsmomentet og eliminerer behovet for forboring i de fleste applikationer
CE godkendt

Applikationer

Samlinger

Træ-til-træ-forbindelser

Anvendelsesområder

Til samling af dobbeltspær eller flere
Specielt egnet til spær

Advarsel:

Industriundersøgelser viser, at hærdede fastgørelseselementer kan få problemer med deres ydeevne i våde eller korrosive miljøer. Derfor bør SDW-skruer kun anvendes i tørre, indendørs og ikke-korrosive miljøer, f.eks. i serviceklasse 1 og 2.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]					Bit	Antal pr. kasse
Art. nr.	DB nr.	l	l_g	d₁	d	d_h	Bit	Antal pr. kasse
SDW22258-R50E	2054434	66	36	5.6	8	19	T-40	50
SDW22300-R50E	2054441	76	37		8	19	T-40	50
SDW22338-R50E	1865763	86	40		8	19	T-40	50
SDW22438-R50E	2054444	111	37		8	19	T-40	50
SDW22458-R50E	2054457	117	37		8	19	T-40	50
SDW22500-R50E	2054467	127	40		8	19	T-40	50
SDW22600-R50E	2054551	152	37		8	19	T-40	50
SDW22638-R50E	2054554	162	37		8	19	T-40	50
SDW22634-R50E	2054555	172	40		8	19	T-40	50

Produktets karakteristiske egenskaber

Art. nr.	Karakteristisk bøjningsstyrke - M_y,k [M_y.k] [Nm]	Karakteristisk udtræksparameter - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Karakteristisk hoved gennemtræksparameter - f_head,k [f_head.k] [N/mm²]	Karakteristisk trækstyrke - f_tens,k [f_tens.k] [kN]	Karakteristisk vridningsstyrke - f_tor,k [f_tor.k] [Nm]	Vridningsforhold
SDW22258-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22300-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22338-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22438-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22458-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22500-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22600-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22638-R50E	17.4	13.2	21.4	21.4	24.2	4.5
SDW22634-R50E	17.4	13.2	21.4	21.4	24.2	4.5

Installation

Monteringsvejledning

SDW skruer monteres bedst med langsomme omdrejninger og en T40 bit (Bit er inkluderet i hver kasse)
Forboring er ikke nødvendig. SDW skruen kan monteres gennem stålspær iht. spærleverandøren
Iskru skruen, således hovedet er let undersænket i træet, for at sikre de korrekte værdier

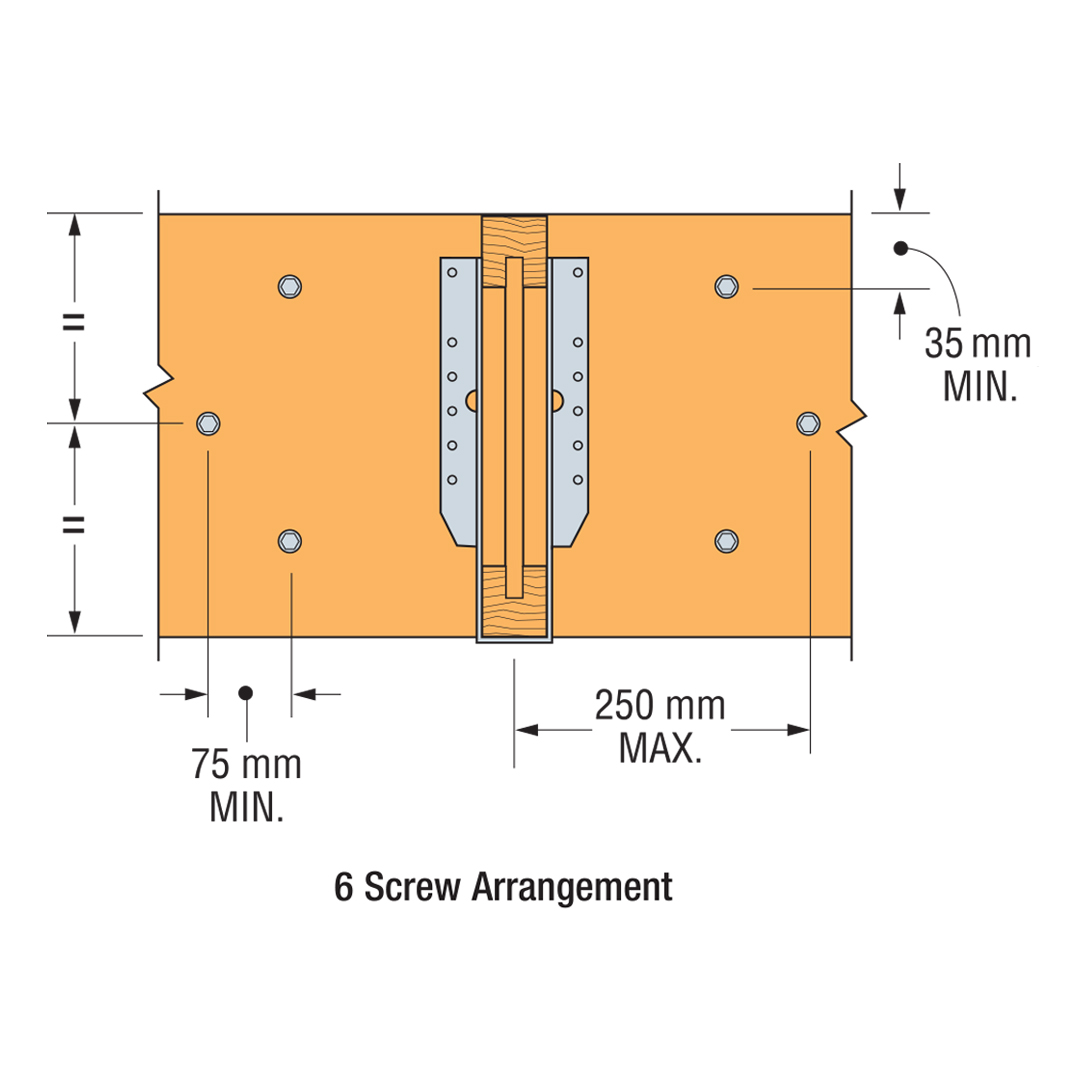

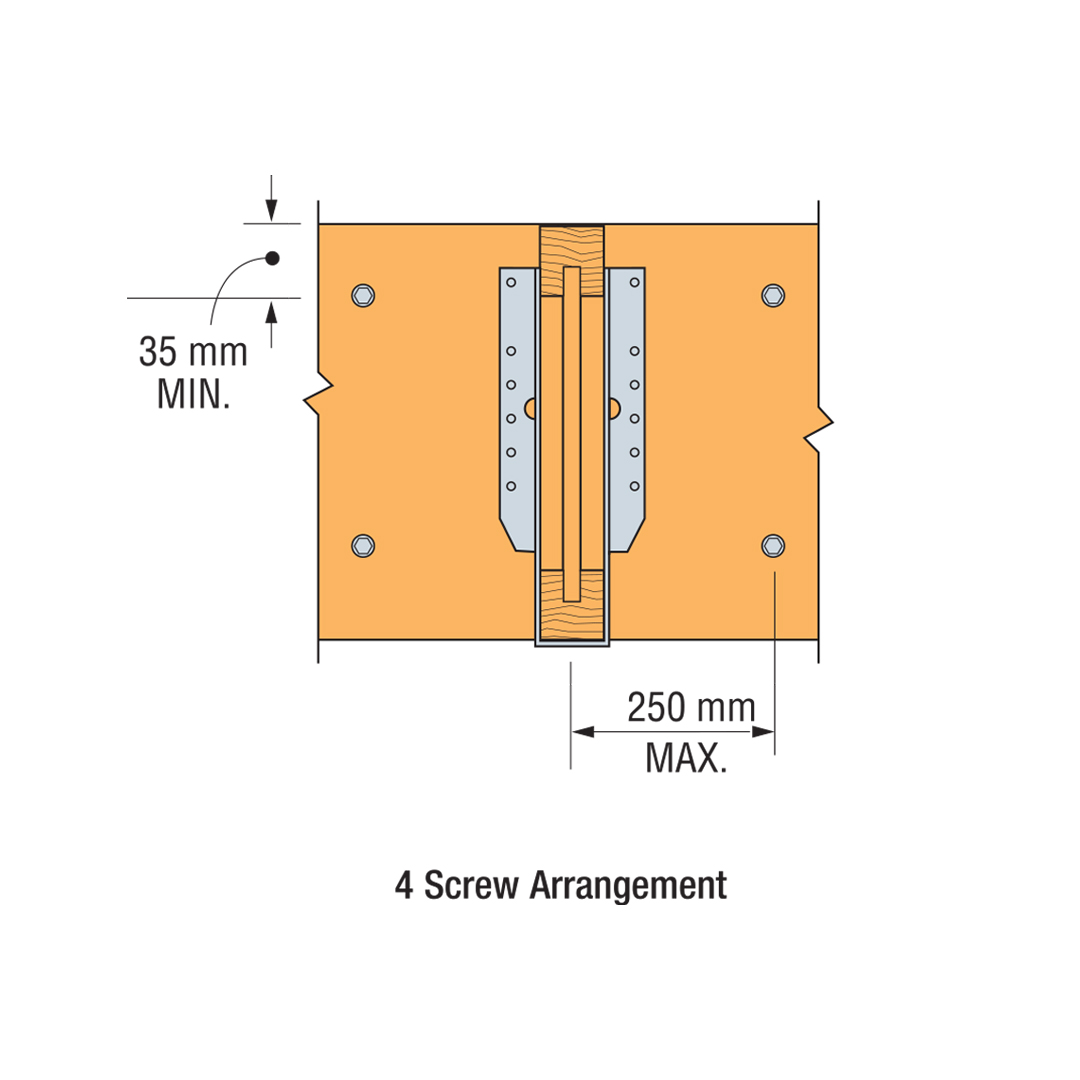

Indbyrdes afstande mellem skruerne kan justeres op til 75 mm

Samling af skillevæg

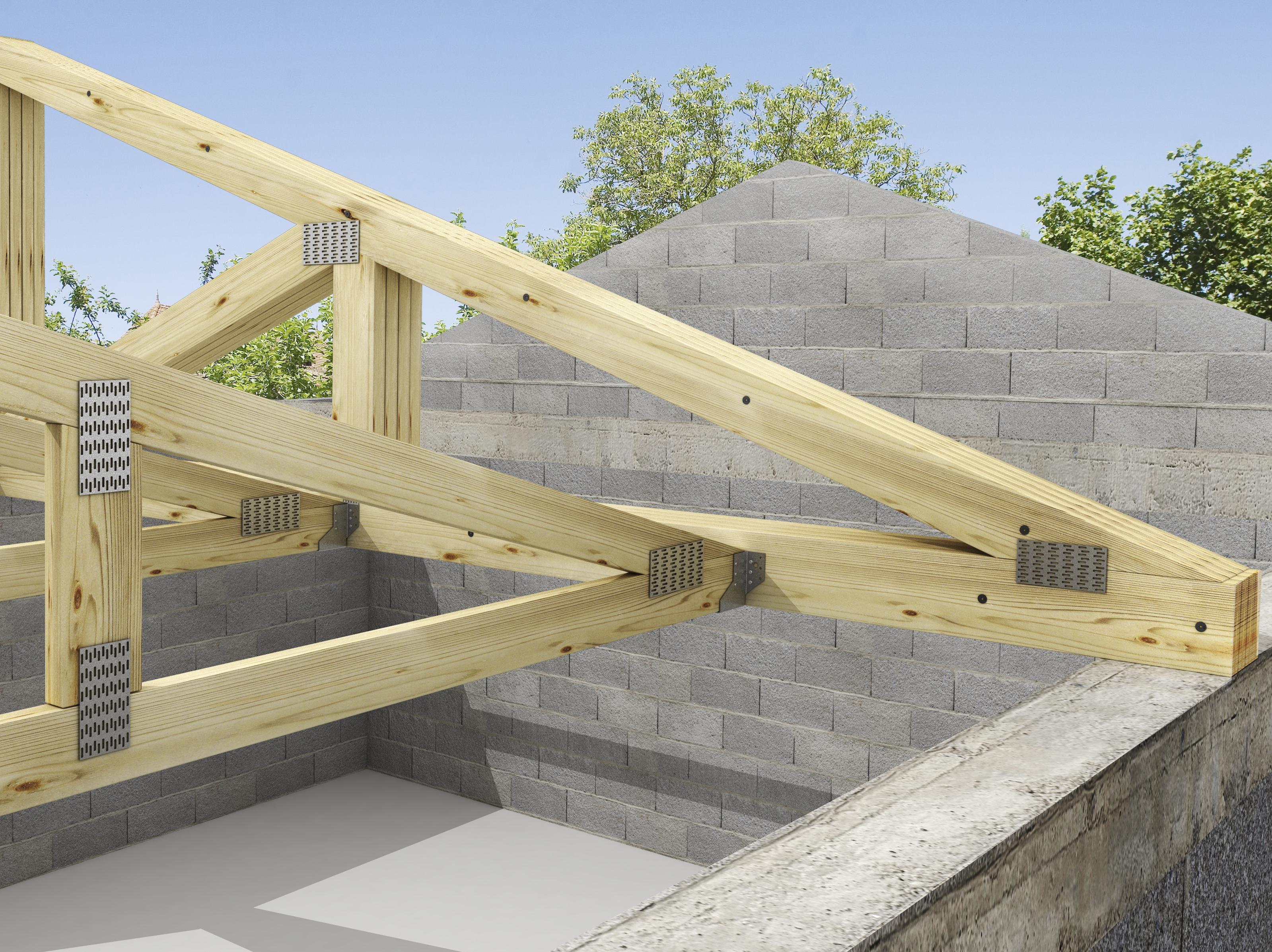

Samling af spær

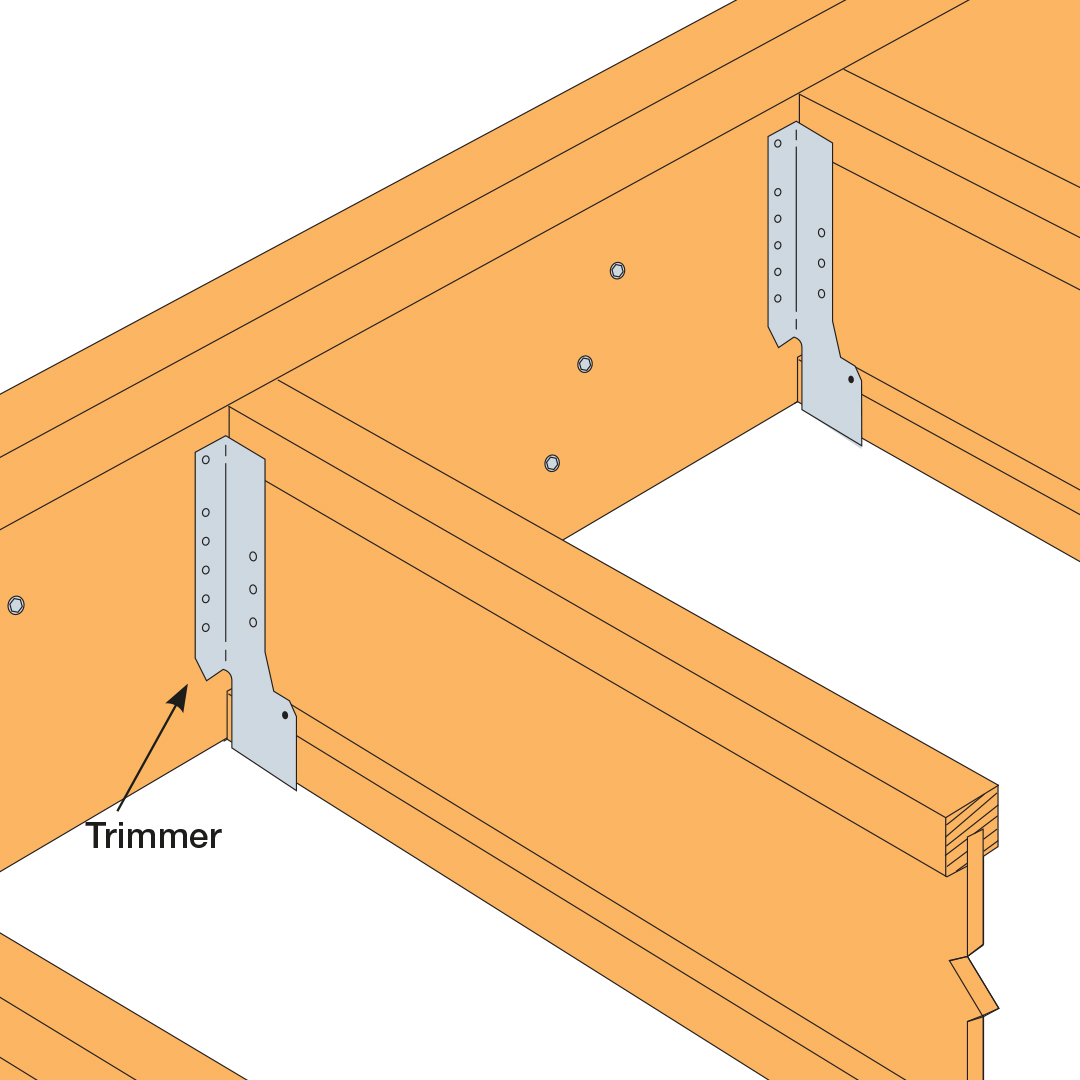

forstærkning af rammer

Abacus

Timber to Timber characteristic capacities

Art. nr.	Product characteristic capacities - Timber to Timber C24
	Axial resistance		Shear resistance parallel to the grain depending of t₁ [Rv.0.k] [kN]							Shear resistance perpendicular to the grain depending of t₁ [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
SDW22258-R50E	35	3.13	3.08	2.95	-	-	-	-	-	2.38	2.42	-	-	-	-	-
SDW22300-R50E	40	3.41	3.32	3.36	3.14	-	-	-	-	2.64	2.64	2.59	-	-	-	-
SDW22338-R50E	46	3.79	3.41	3.62	3.62	-	-	-	-	2.79	2.94	2.97	-	-	-	-
SDW22438-R50E	75	3.41	3.32	3.52	3.52	3.52	3.36	3.14	-	2.7	2.84	3	3.08	2.73	2.59	-
SDW22458-R50E	82	3.41	3.32	3.52	3.52	3.52	3.52	3.46	-	2.7	2.84	3	3.08	2.94	2.78	-
SDW22500-R50E	87	3.79	3.41	3.62	3.62	3.62	3.62	3.62	-	2.79	2.94	3.1	3.17	3.17	3.16	-
SDW22600-R50E	116	3.41	3.32	3.52	3.52	3.52	3.52	3.52	3.52	2.7	2.84	3	3.08	3.08	3.08	3.08
SDW22638-R50E	126	3.41	3.32	3.52	3.52	3.52	3.52	3.52	3.52	2.7	2.84	3	3.08	3.08	3.08	3.08
SDW22634-R50E	131	3.79	3.41	3.62	3.62	3.62	3.62	3.62	3.62	2.79	2.94	3.1	3.17	3.17	3.17	3.17

These capacities are valid for:

Timber element under the head with thickness ≤ t₁ disclosed in adjacent column
Screw axis between 45° and 90° from timber grain for ESCR(XXX), and 90° from timber grain for all other screws.

For tightening screws (partially threaded), t₁ dimension is the maximum thickness of the under-head timber member for which the thread is fully in the pointside timber member, for an optimum installation and tightening.

The shear capacities are given for several timber thicknesses t1 of the under-head member under the following configurations:

Load axis at 0° from both timber grains Rv.0°.k
Load axis at 90° from both timber grains Rv.90°.k

These capacities are valid for C24 timber grades or higher
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
For partial threaded screws, capacities are only given for configurations where the thread is less than 5mm in under-head timber member, in order to achieve optimum installation and tightening.
Clause (2) in 8.3.1.2 from EN1995-1-1:2004+A2:2014 about embedment length is ignored in these calculations.

Steel to Timber characteristic capacities

Art. nr.	Product characteristic capacities - Steel to Timber C24
	Axial resistance [Rax.st.k] [kN]	Shear resistance - Thin plate		Shear Resistance - Thick steel
	Axial resistance [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
SDW22258-R50E	3.13	3.45	2.94	4.55	3.93
SDW22300-R50E	3.41	3.52	3.08	4.63	4
SDW22338-R50E	3.79	3.62	3.17	4.72	4.09
SDW22438-R50E	3.41	3.52	3.08	4.63	4
SDW22458-R50E	3.41	3.52	3.08	4.63	4
SDW22500-R50E	3.79	3.62	3.17	4.72	4.09
SDW22600-R50E	3.41	3.52	3.08	4.63	4
SDW22638-R50E	3.41	3.52	3.08	4.63	4
SDW22634-R50E	3.79	3.62	3.17	4.72	4.09

Shear capacities are given for thick (t_st = d) and thin (t_st = 0,5xd) steel plates under the following configurations:

Load axis at 0° from timber grain R_v.0°.k
Load axis at 90° from timber grain R_v.90°.k

These capacities are valid for C24 timber grades or higher.
For intermediate steel thicknesses, capacities shall be calculated by linear interpolation between the limiting thin and thick plate values.
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.

Ledger on Stud characterisitic capacities

Art. nr.	Product characteristic capacities - Ledger on stud C24
	Minimum width of the stud [mm]	Minimum distance to the bottom side of the ledger a_4,c [mm]	Shear capacity depending of thickness of ledger t₁ [Rv.90-0.k] [kN]
	Minimum width of the stud [mm]		35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
SDW22258-R50E	46	23	2.99	2.67	-	-	-	-	-	-
SDW22300-R50E	46	23	3.27	3.19	2.86	-	-	-	-	-
SDW22338-R50E	46	23	3.36	3.36	3.36	-	-	-	-	-
SDW22438-R50E	46	23	3.27	3.27	3.27	3.27	3.19	2.86	-	-
SDW22458-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	-	-
SDW22500-R50E	46	23	3.36	3.36	3.36	3.36	3.36	3.36	3.25	-
SDW22600-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	3.27	3.27
SDW22638-R50E	46	23	3.27	3.27	3.27	3.27	3.27	3.27	3.27	3.27
SDW22634-R50E	46	23	3.36	3.36	3.36	3.36	3.36	3.36	3.36	3.36
