VIMT

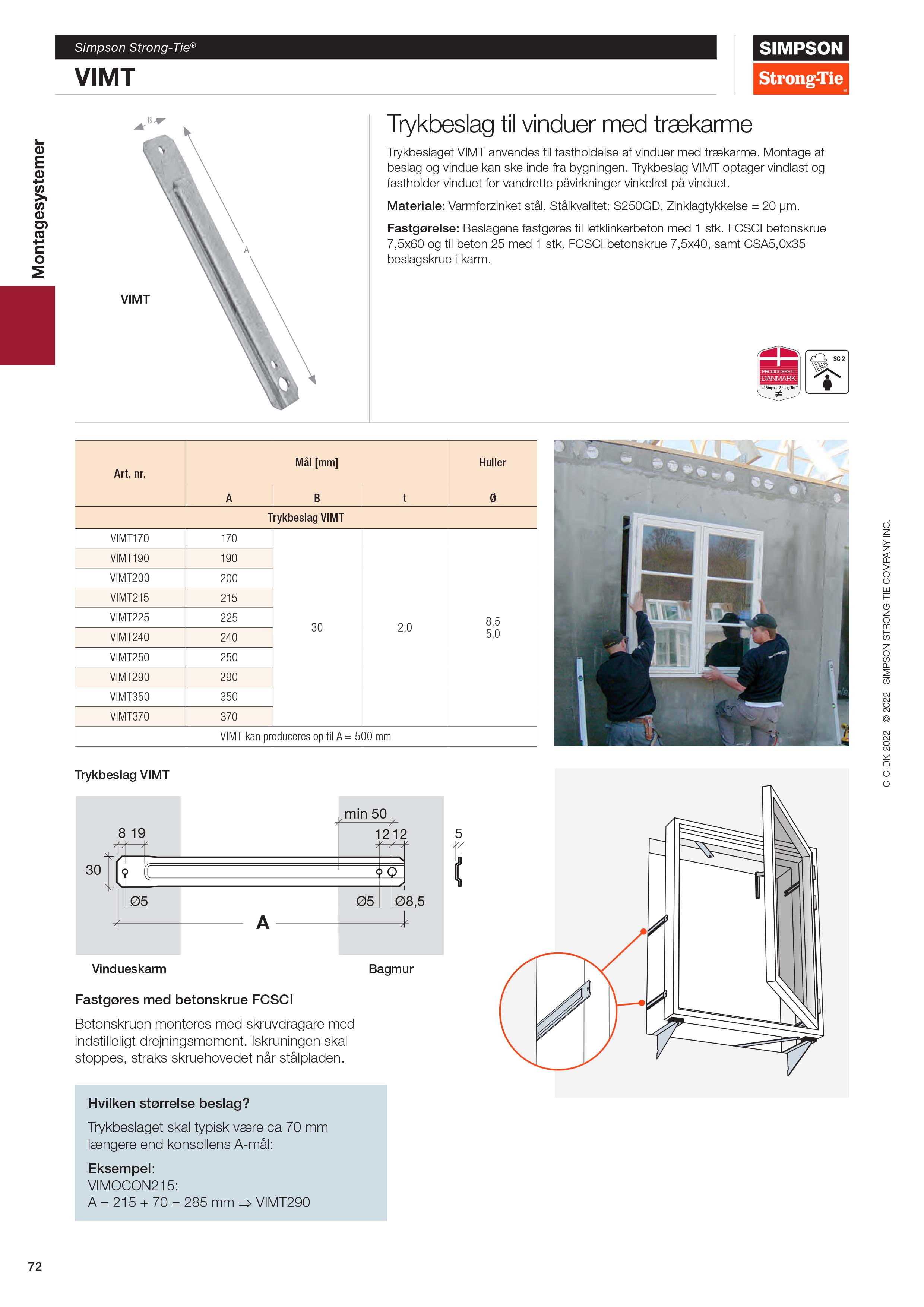

Trykbeslag til vinduer med trækarme

Trykbeslaget VIMT anvendes til fastholdelse af vinduer med trækarme. Montage af beslag og vindue kan ske inde fra bygningen. Trykbeslag VIMT optager vindlast og fastholder vinduet for vandrette påvirkninger vinkelret på vinduet.



Bemærk: Der må påregnes 2 arbejdsdages leveringstid på beslagene.

Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Montage af beslag kan ske inde fra bygningen - brug af stillads er overflødig

Applikationer

Anvendelsesområder

  • Trykbeslaget VIMT anvendes til fastholdelse af vinduer. Trykbeslag optager vindlast og fastholder vinduet for vandrette påvirkninger i vinduets plan

Samlinger

  • Til vinduesmontage

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. NOBB nr. Mål [mm] Huller
A B t Ø
VIMT170 5209111 41496738 170 30 2 8.5 / 5
VIMT190 5209112 43908858 190 30 2 8.5 / 5
VIMT200 5209113 43908877 200 30 2 8.5 / 5
VIMT215 5209114 41496761 215 30 2 8.5 / 5
VIMT225 5209115 41496779 225 30 2 8.5 / 5
VIMT240 5209116 43908900 240 30 2 8.5 / 5
VIMT250 5209117 41496795 250 30 2 8.5 / 5
VIMT290 1292292 42052564 290 30 2 8.5 / 5
VIMT350 1684374 46298817 350 30 2 8.5 / 5
VIMT370 1684375 46298840 370 30 2 8.5 / 5

Installation

Installation

Fastgørelse

  • Beslagene fastgøres med 1 stk. FCSCI betonskrue 7,5x60
