Skruer

TTSFS

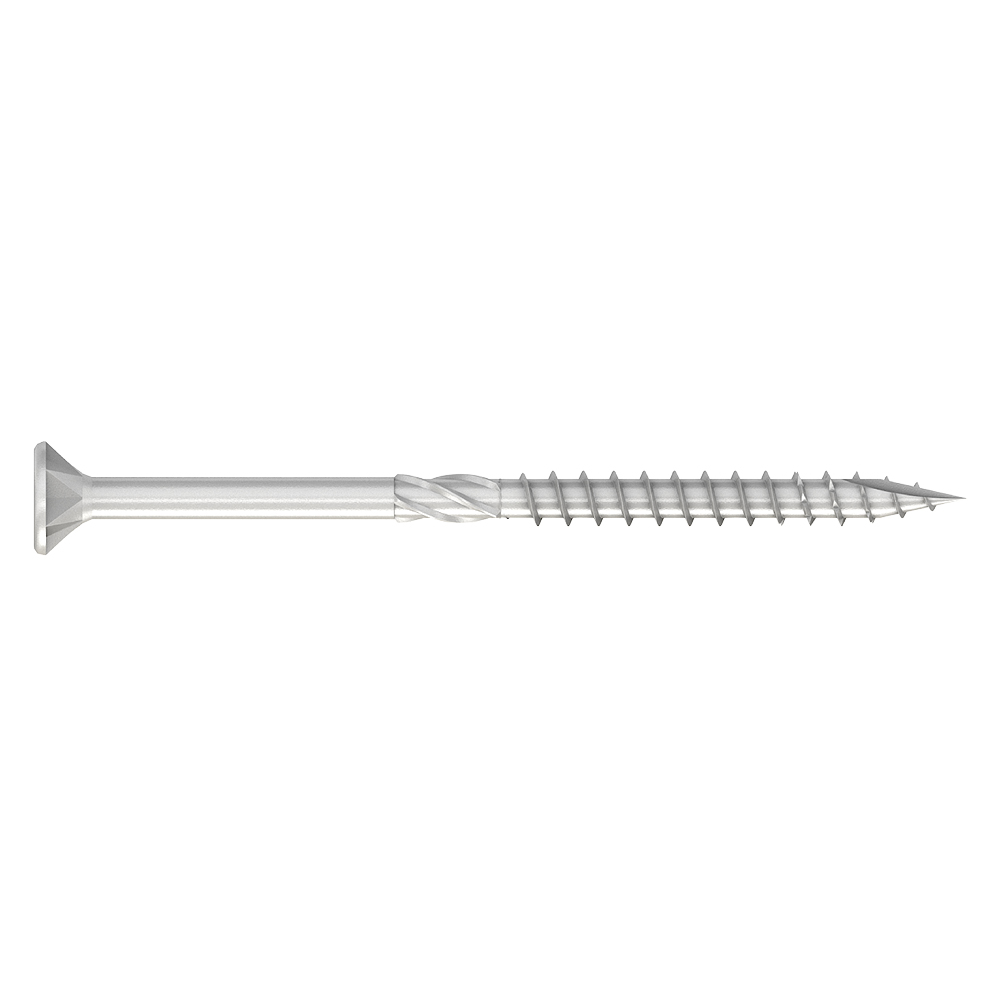

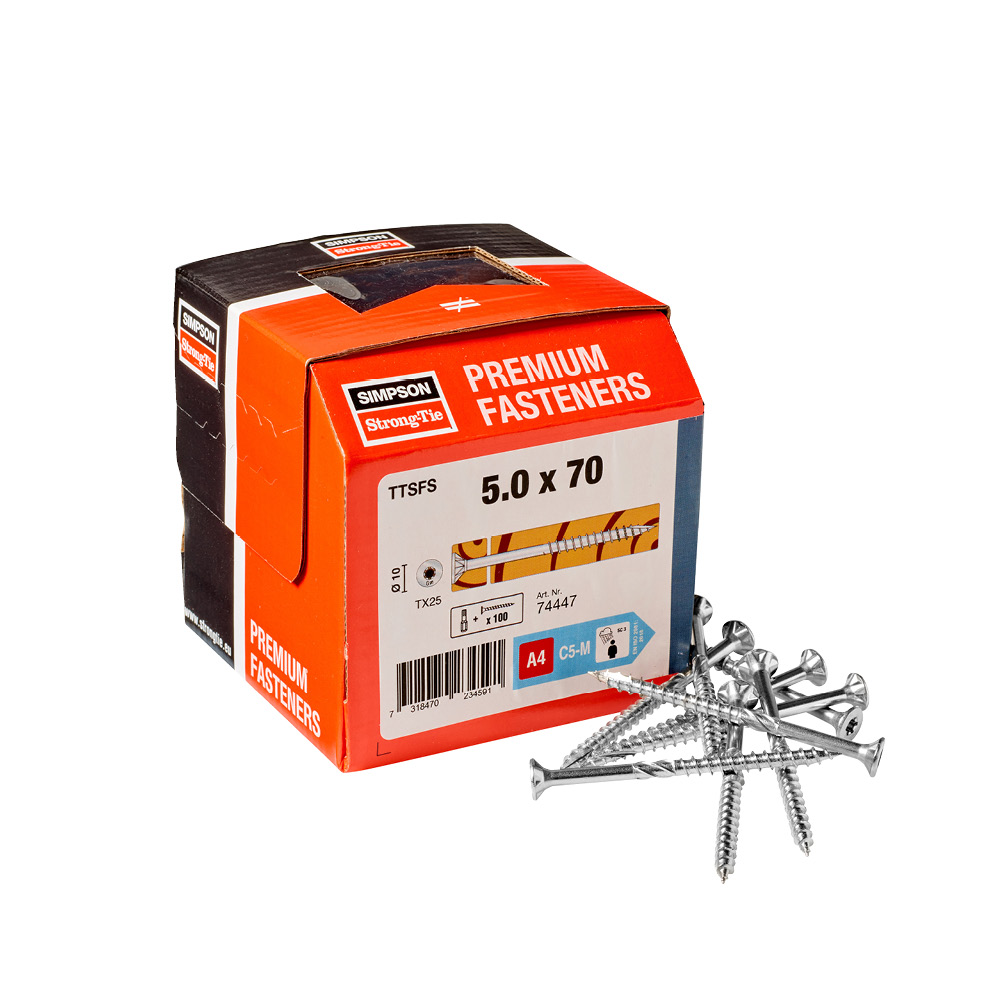

Undersænket træskrue, rustfri syrefast A4

TTSFS-skruen er undersænkede skruer til bærende trækonstruktioner. Skruerne har et savtakket gevind for at reducere iskruningsmomentet og en fibercut spids, som reducerer risikoen for af træet flækker. Skruer på 80 mm eller længere har en ekstra fræseribbe for at reducere iskruningsmomentet yderligere.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Severe

EPD

A4 (rustfri & syrefast)

Fastener Designer

Produktinformationer

Billeder

Egenskaber

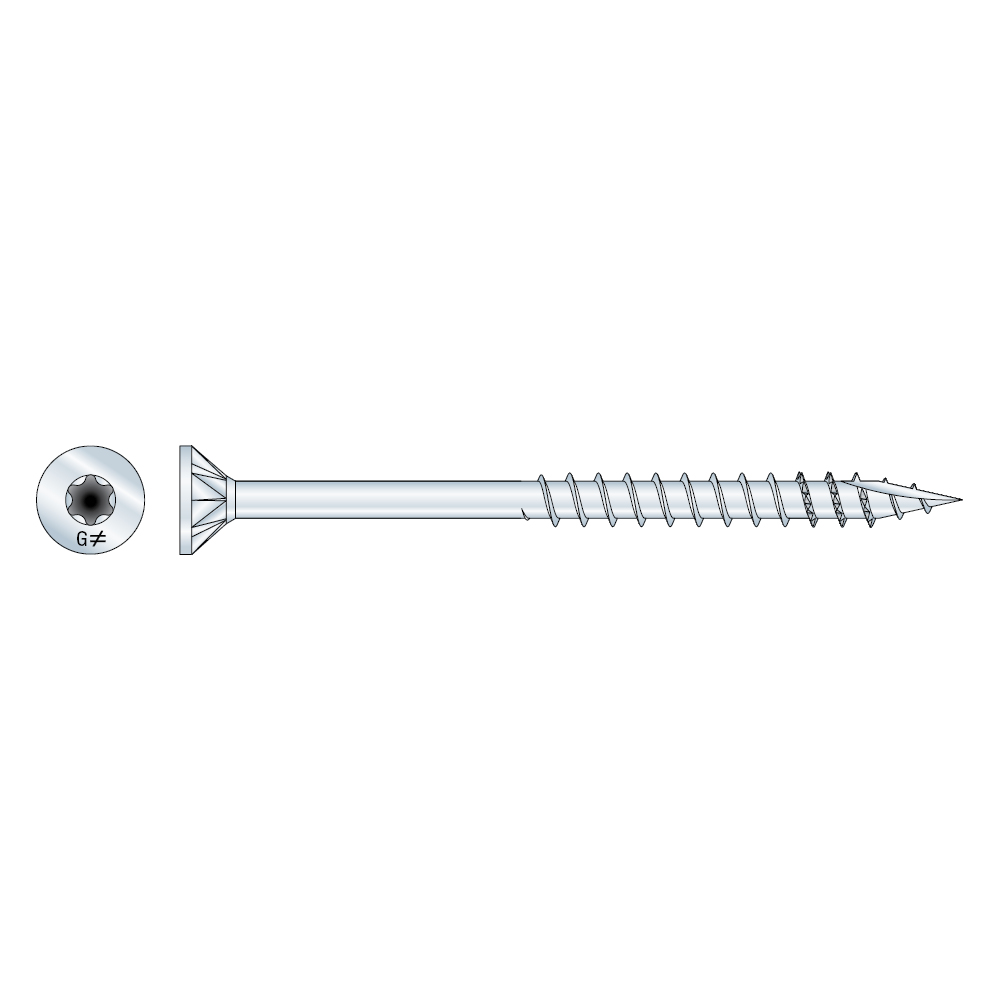

TX-recess
Undersænket hoved giver en jævn finish
Fræseribbe reducerer iskruningsmomentet
Fibercut spids (Type 17 spids) reducerer risikoen for at træet flækker under installationen
Savtakket gevind
Rustfri syrefast A4

Applikationer

Anvendelse

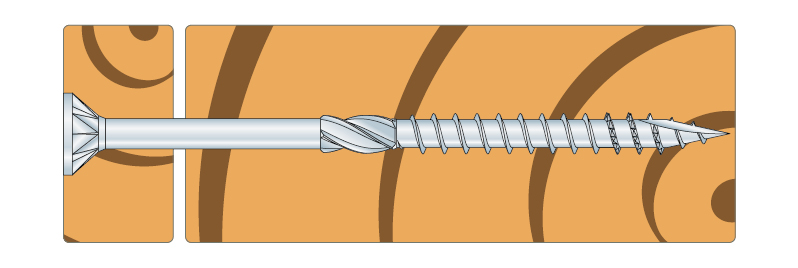

Træ på træ

Teknisk data

Dimensioner

Reference	Dimensioner[mm]
	Best. nr.	Andre			Dimensioner[mm]
	Best. nr.	DB nr.	Antal pr. kasse	Vægt[kg]	d[mm]	L[mm]	dₕ[mm]	d₁[mm]	lg[mm]	tfᵢₓ[mm]	Bit[mm]	Gevind[mm]
TTSFS5.0X60	74446	1949961	100.0	0.005	5	60	9.5	3.4	32	28	T-25	PT
TTSFS5.0X70	74447	1949962	100.0	0.006	5	70	9.5	3.4	35	35	T-25	PT
TTSFS5.0X80	74448	1949963	100.0	0.006	5	80	9.5	3.4	40	40	T-25	PTM
TTSFS5.0X90	74449	1949964	100.0	0.007	5	90	9.5	3.4	45	45	T-25	PTM
TTSFS5.0X100	74444	1949959	100.0	0.008	5	100	9.5	3.4	55	45	T-25	PTM
TTSFS5.0X120	74445	1949960	100.0	0.01	5	120	9.5	3.4	60	60	T-25	PTM
TTSFS6.0X70	74473	1949968	100.0	0.008	6	70	11.6	4	35	35	T-30	PT
TTSFS6.0X80	74474	1949969	100.0	0.01	6	80	11.6	4	40	40	T-30	PTM
TTSFS6.0X90	74475	1949970	100.0	0.011	6	90	11.6	4	45	45	T-30	PTM
TTSFS6.0X100	74450	1949965	100.0	0.012	6	100	11.6	4	55	45	T-30	PTM
TTSFS6.0X120	74471	1949966	100.0	0.014	6	120	11.6	4	60	60	T-30	PTM
TTSFS6.0X140	74472	1949967	100.0	0.016	6	140	11.6	4	65	75	T-30	PTM

FT = Full Thread (fuldgevind)
PT = Partial Thread (delgevind)
PTM = Partial Thread with Milling thread (delgevind med fræseribbe)

Produktets karakteristiske egenskaber

Reference	Screw Parameters
	Produktets karakteristiske egenskaber
	Karakteristisk bøjningsstyrke - My,ₖ[Nm]	Karakteristisk udtræksparameter - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristisk hoved gennemtræksparameter - fₕₑₐd,ₖ[N/mm²]	Karakteristisk trækstyrke - fₜₑₙₛ,ₖ[kN]
TTSFS5.0X60	4710	14.9	16	6.3
TTSFS5.0X70	4710	14.9	16	6.3
TTSFS5.0X80	4710	14.9	16	6.3
TTSFS5.0X90	4710	14.9	16	6.3
TTSFS5.0X100	4710	14.9	16	6.3
TTSFS5.0X120	4710	14.9	16	6.3
TTSFS6.0X70	8570	13.6	16.2	9.5
TTSFS6.0X80	8570	13.6	16.2	9.5
TTSFS6.0X90	8570	13.6	16.2	9.5
TTSFS6.0X100	8570	13.6	16.2	9.5
TTSFS6.0X120	8570	13.6	16.2	9.5
TTSFS6.0X140	8570	13.6	16.2	9.5

Certificeringer

Ydeevneerklæring (DoP)

dk-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

dk-dop-e21-0670.pdf

Europæisk teknisk vurdering (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Downloads

Structural Fasteners Technical Guide

In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.

Structural Fasteners Technical Guide 2025

Læs online bladre-PDF

CAD og BIM-bibliotek

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP
