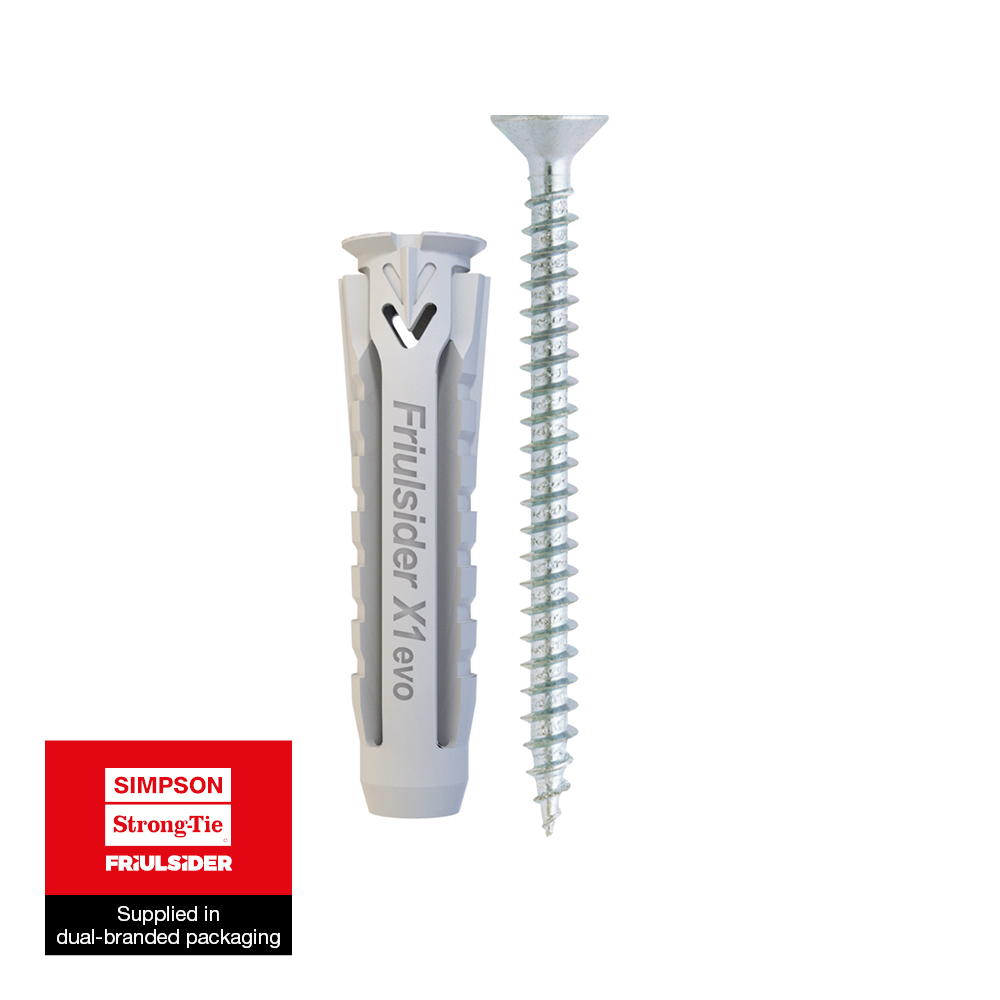

X1 evo

Universal Nylon dybel

X1 evo universal dybel i Ø5 – Ø14 mm er designet til fastgørelser i massive og hule materialer.

Ny
Ny
X1_evo_SSTBP_homepage_DE_de

Produktinformationer

Billeder

Egenskaber

Materiale

Nylon


Fordele

  • Komprimerbar form til gennemstiksmontage eller forud placeret installation
  • Velegnet geometri til flisebelagte vægge
  • Udstyret med anti-rotationsvinger for differentieret ekspansion

Applikationer

Anvendelsesområder

Køle-/varmesystemer
Elektriske/hydrauliske installationer
Belysning

Egnet til

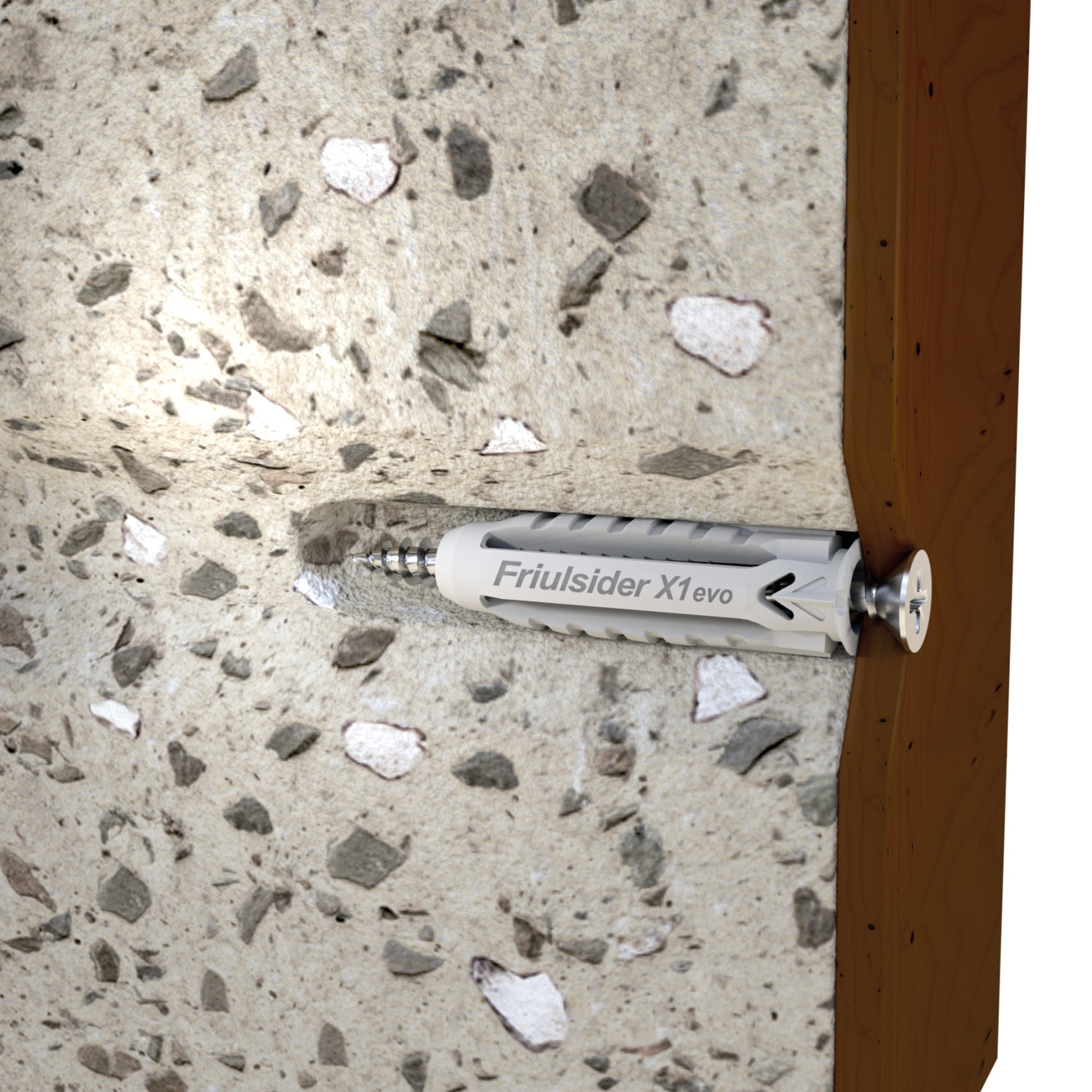

  • Urevnet beton
  • Massive mursten
  • Hulsten
  • Letvægts hulsten
  • Letklinkerbeton
  • Letbeton

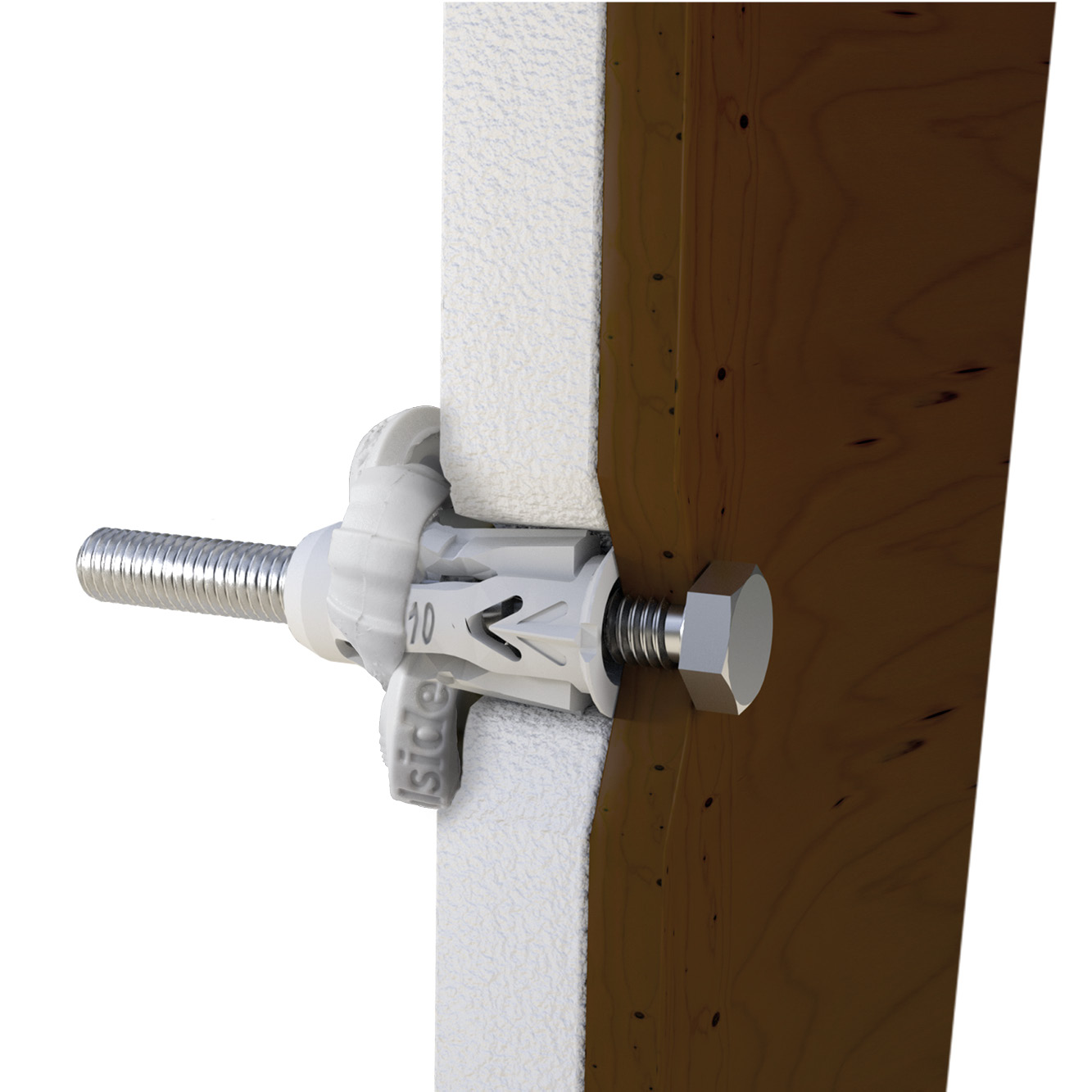

  • Gipsplader
  • Sten

Teknisk data

Produktdimension - Kun prop

Dimensioner

ReferenceNylon fixings dimensionsNylon fixings Installation data
Produktinformation[mm]Installationsdata
NavnSchrauben ∅ (min/max)Antal pr. ydre kasse[mm]d₀ x h₁[mm]∅ Bohrer d₀[mm]min. Bohrtiefe* h₁[mm]Setztiefe hₙₒₘ[mm]
6007000502500X1 evo-3200.0Ø5x2553525
6007000603000X1 evoØ4 - Ø53200.0Ø6x3064030
6007000804000X1 evoØ4,5 - Ø61600.0Ø8x4085040
6007001005000X1 evoØ6 - Ø8800.0Ø10x50106050
6007001206000X1 evoØ8 - Ø10400.0Ø12x60127060
6007001407000X1 evo-160.0Ø14x70148070

* Values refer to installation on solid or part hollow base materials.

* Load values, please refer to the document in the download tab of the page.

* These values are for guidance only



Produktdimension - Propp med spånpladeskrue

Dimensioner

Tabellen "Produktdimension - Propp med spånpladeskrue" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Bred rundskruet spånpladeskrue

Tabellen "Produktdimension - Bred rundskruet spånpladeskrue" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Træskrue med sekskantet hoved

Tabellen "Produktdimension - Træskrue med sekskantet hoved" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Metrisk sekskantskrue med skive

Tabellen "Produktdimension - Metrisk sekskantskrue med skive" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Plug med kort krog

Tabellen "Produktdimension - Plug med kort krog" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Plug med mellemstor krog

Tabellen "Produktdimension - Plug med mellemstor krog" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Plug med øje

Tabellen "Produktdimension - Plug med øje" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Propp med kopkrog

Tabellen "Produktdimension - Propp med kopkrog" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Plug med dobbeltgevindskrue

Dimensioner

Tabellen "Produktdimension - Plug med dobbeltgevindskrue" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Gør-det-selv - Kun prop

ReferenceNylon fixings dimensionsNylon fixings Installation data
Produktinformation[mm]Installationsdata
NavnStk/blisterBlister/pakked₀ x h₁[mm]
60070005025F2X1 evo35.0205x25
60070006030F2X1 evo30.0206x30
60070008040F2X1 evo20.0208x40
60070010050F2X1 evo10.02010x50

Produktdimension - Gør-det-selv - Spånpladeskrue

Tabellen "Produktdimension - Gør-det-selv - Spånpladeskrue" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Gør-det-selv - Træskruer med sekskantet hoved

Tabellen "Produktdimension - Gør-det-selv - Træskruer med sekskantet hoved" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Gør-det-selv - Plug med kort krog

Tabellen "Produktdimension - Gør-det-selv - Plug med kort krog" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Gør-det-selv - Plug med mellemstor krog

Tabellen "Produktdimension - Gør-det-selv - Plug med mellemstor krog" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Gør-det-selv - Plug med øje

Tabellen "Produktdimension - Gør-det-selv - Plug med øje" kan ikke vises: ingen referencer tilgængelige.

Produktdimension - Gør-det-selv - Plug med kopkrog

Tabellen "Produktdimension - Gør-det-selv - Plug med kopkrog" kan ikke vises: ingen referencer tilgængelige.

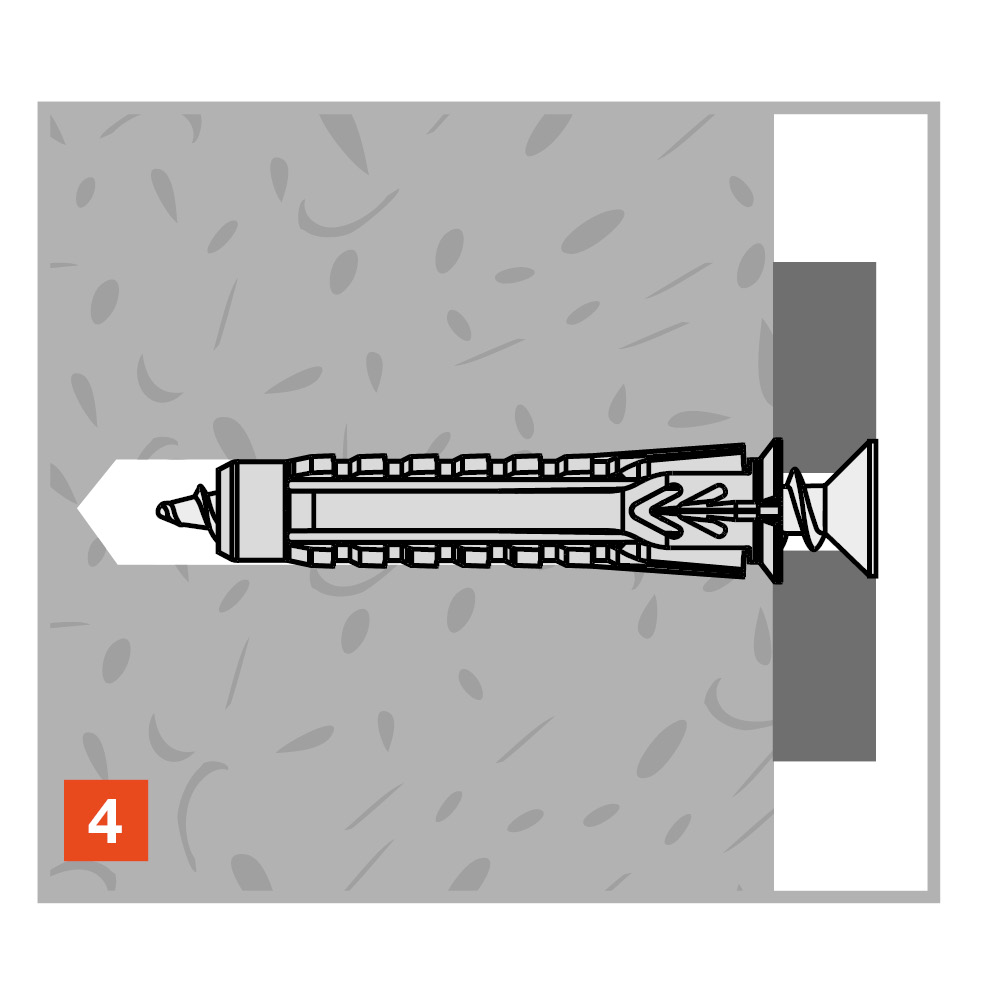

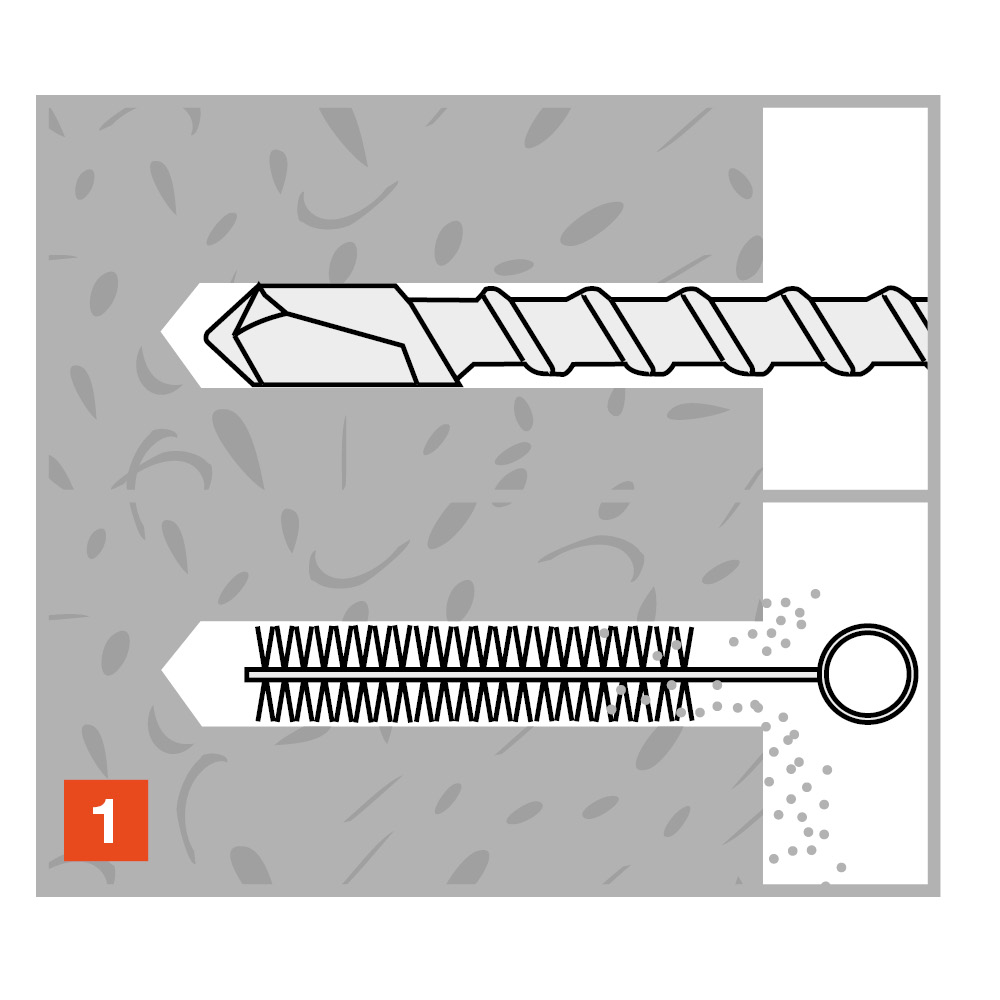

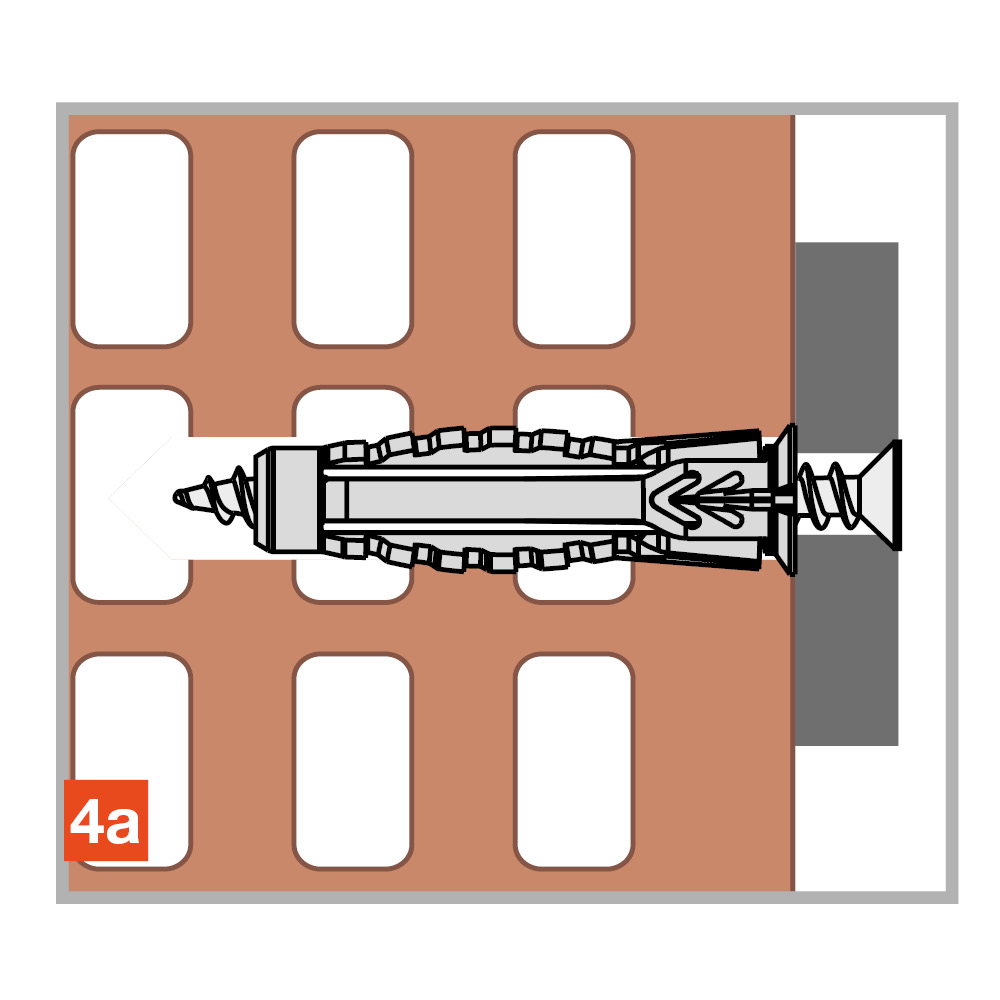

Installation

Installation
