UNI

Universalbeslag

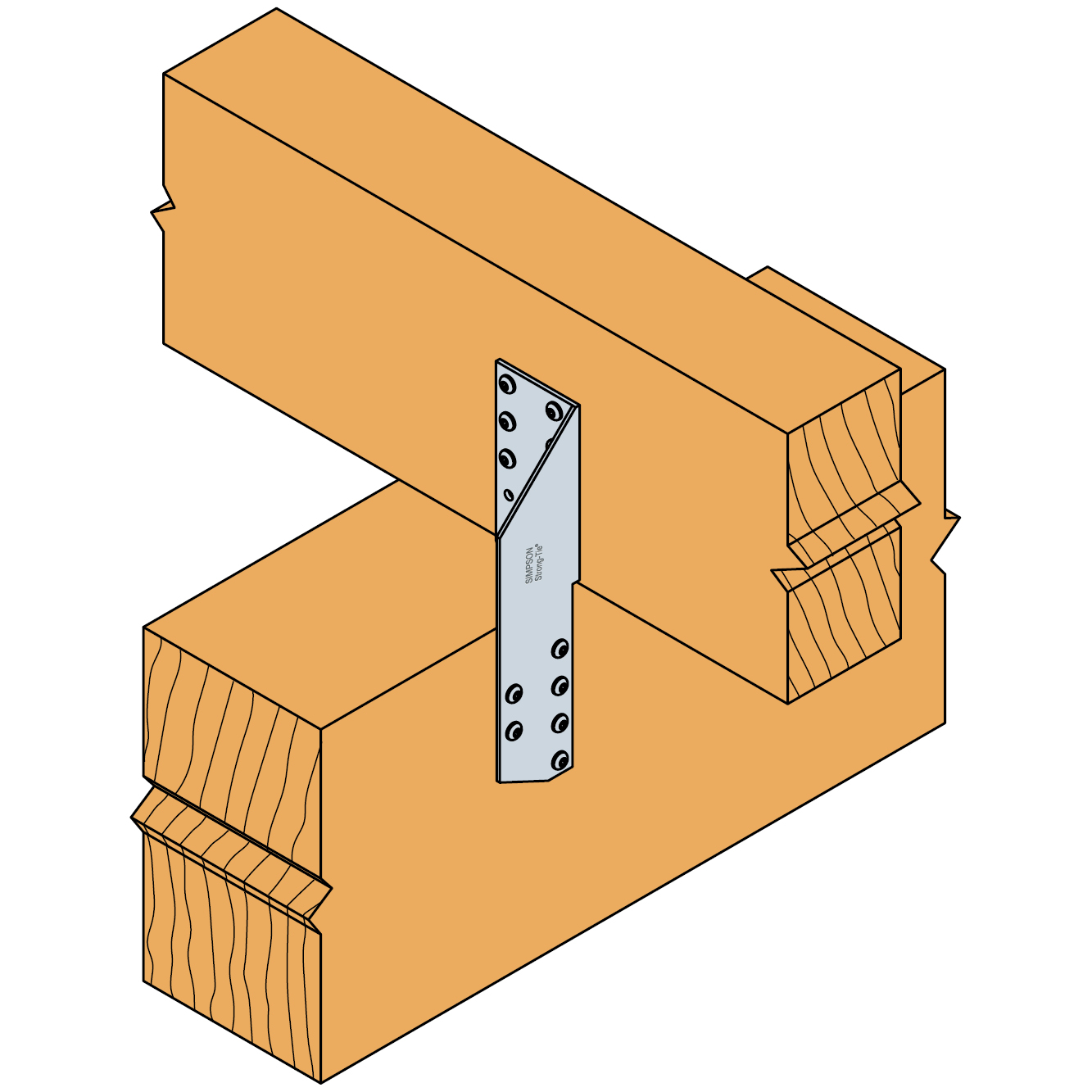

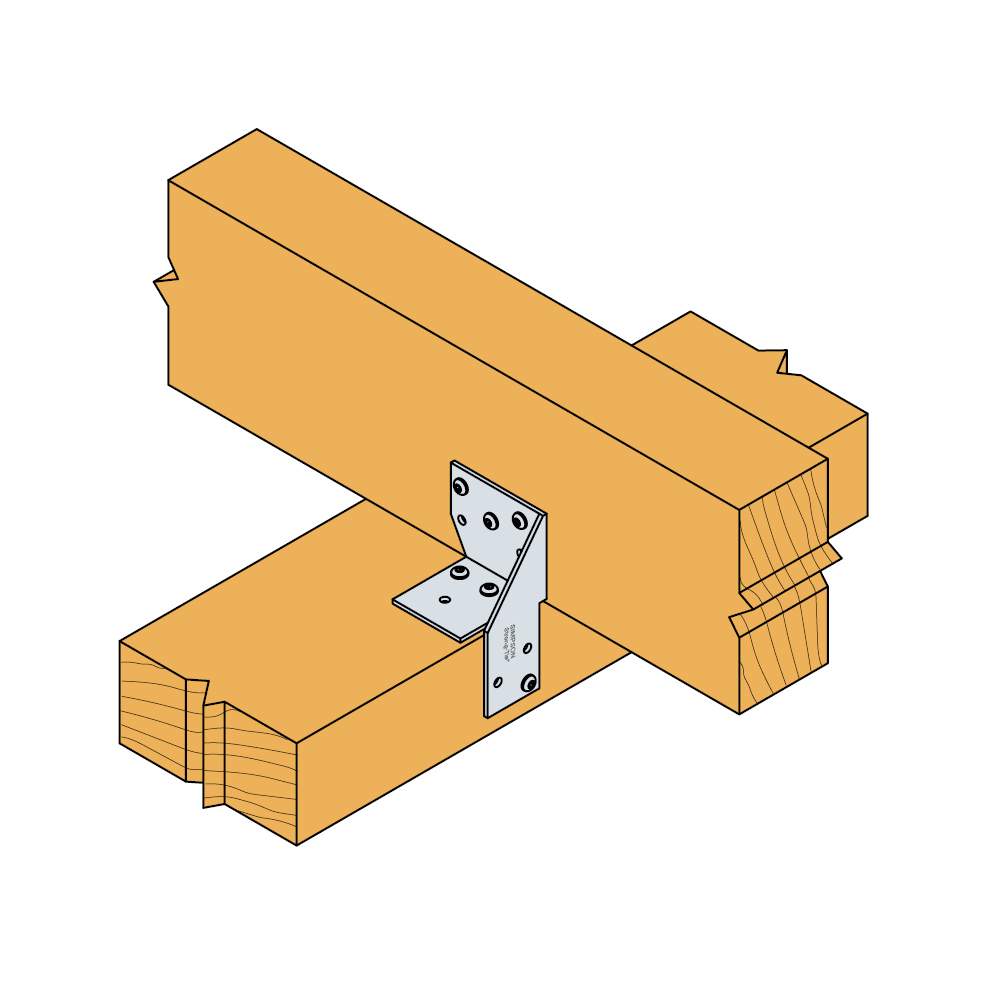

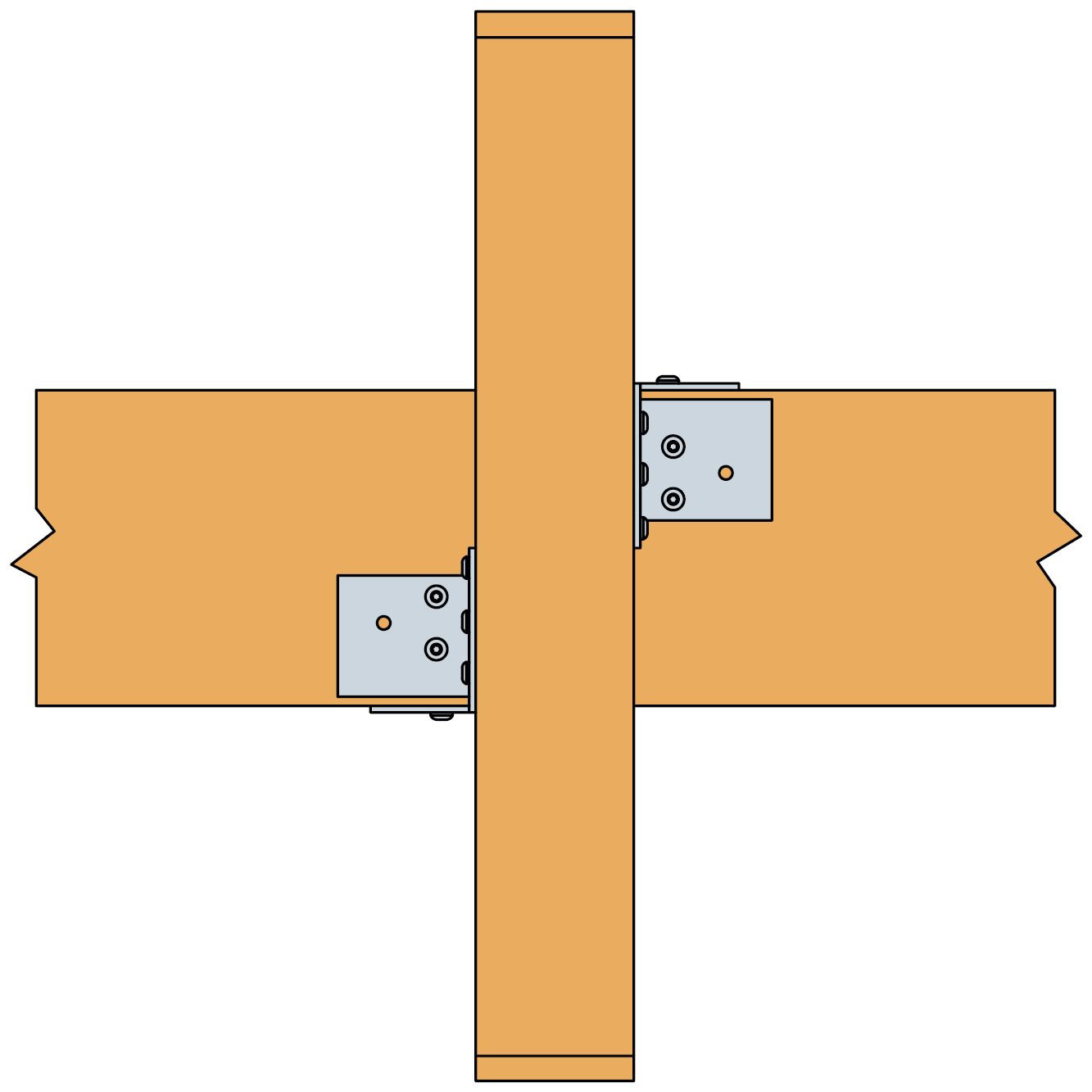

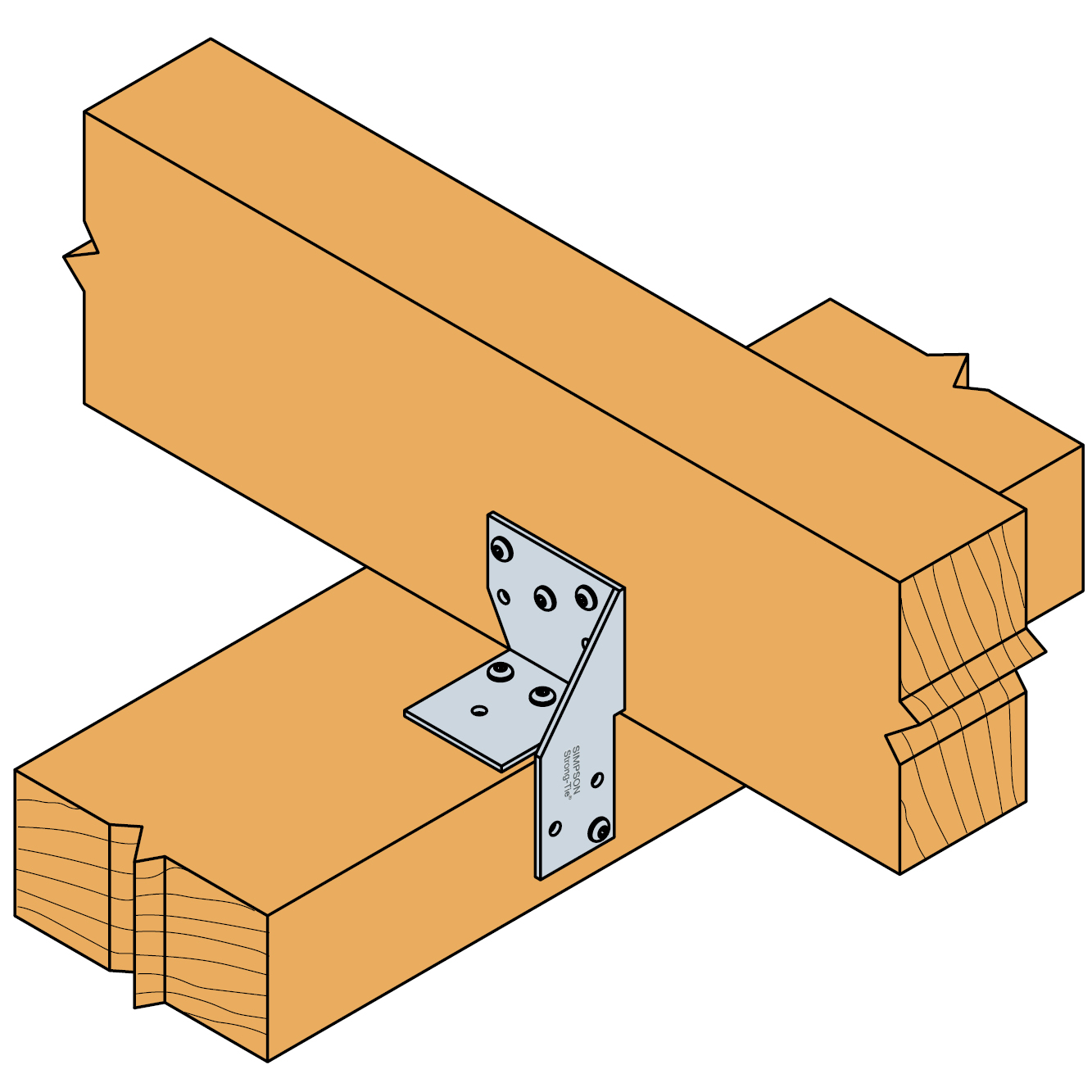

Universalbeslagene anvendes i bjælke-bjælkesamlinger. Når der anvendes to beslag pr. samling, skal de placeres diagonalt overfor hinanden. UNI96 er anvendelig til krydsende samlinger med spærtræ og reglar i 45 mm bredde.

Beslagene fremstilles i højre-og venstreudgaver og sælges enkeltvis (R = højre (right); L = venstre (left)).

Teknisk datablad

CE mærket

Aftalegrundlag

EPD

Varmforzinket stål Z275

Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:

Galvaniseret stål S250GD + Z275 i henhold til EN 10346

Korrosionsbeskyttelse:

275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Beslagene er fremstillet med runde former - dette skulle gøre dem lidt pænere at sepå, og derfor også mere anvendelige i synlige samlinger

Applikationer

Samlinger

Træ-træ samlinger

Anvendelsesområder

Anvendes i krydssamlinger hvor der indgår mindre trædimensioner (carporte, udestuer og pergolaer)

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]					Huller[mm]		Sekundærbjælke størrelse
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Huller[mm]	Antal	Højde
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Huller[mm]	Antal	Min. tømmerhøjde[mm]
UNI100L	1644079	50	0.15	100	52.5	62.5	47.5	2.5	5	5 + 3 + 3	63
UNI130L	3779162	25	0.24	130	61.5	62.5	58	2.5	5	8 + 5 + 5	82
UNI190L	1680610	50	0.2	192	49.5	49.5	96	2	5	7 + 6 + 1	108
UNI100R	1644087	50	0.15	100	52.5	62.5	47.5	2.5	5	5 + 3 + 3	63
UNI130R	3779170	25	0.24	130	61.5	62.5	58	2.5	5	8 + 5 + 5	82
UNI190R	1680628	50	0.2	192	49.5	49.5	96	2	5	7 + 6 + 1	108

Lastbæreevne tabel (karakteristiske værdier) - minimum sømning

Reference	Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
	Karakteristisk bæreevne[kN]	Karakteristisk bæreevne (kN) for 2 beslag pr. samling, anbragt diagonalt

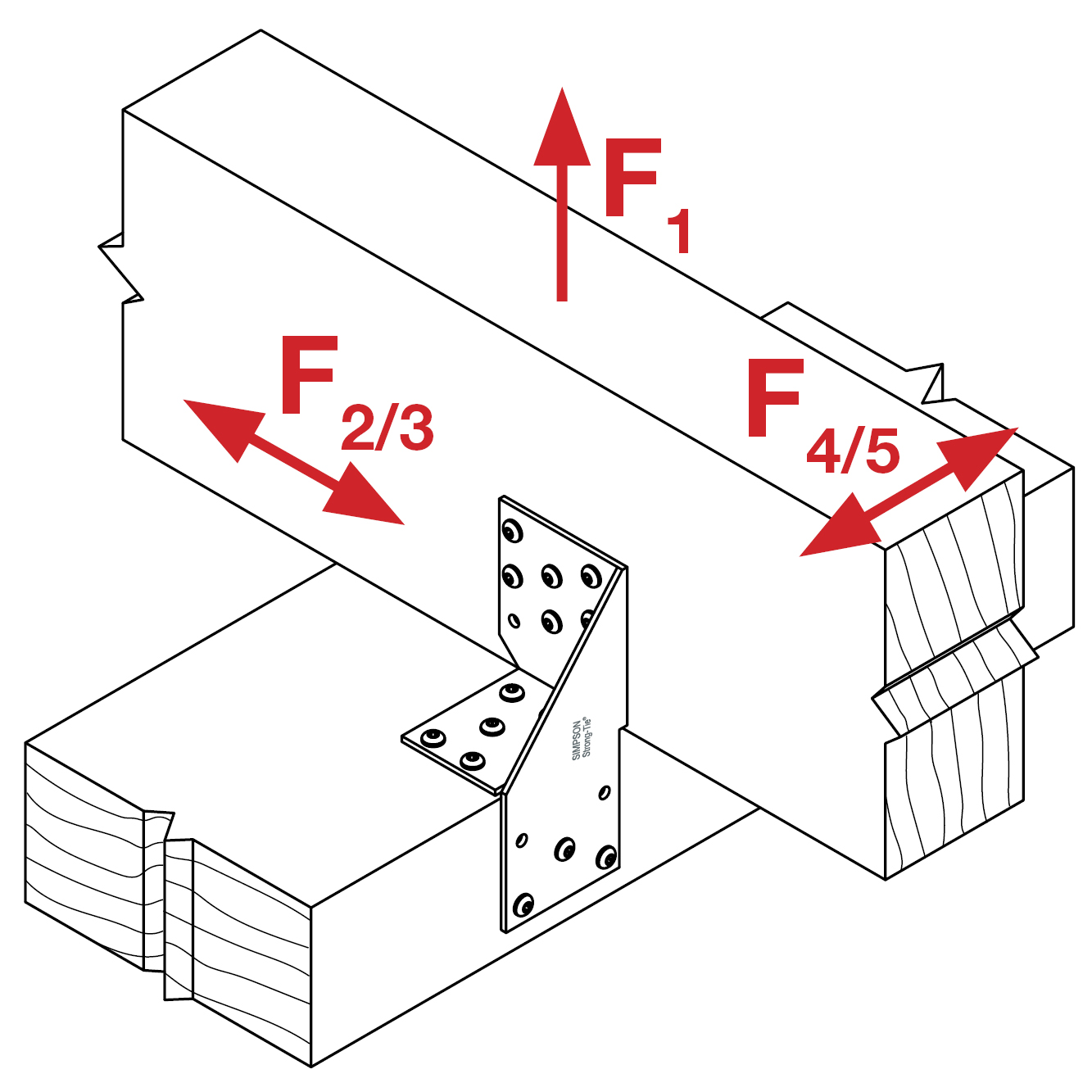

	Udsømning	R₁.ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
	Specifikationer	R₁.ₖ	R₂,ₖ=R₃,ₖ	R4,k=R5,k
UNI190R	CNA4,0x40	7.9	4.5	Min. 4.3; 3.9(b+7)/e

Lastbæreevnetabel (karakteristiske værdier) - maksimum udsømning

Reference	Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
	Karakteristisk bæreevne[kN]	Karakteristisk bæreevne (kN) for 2 beslag pr. samling, anbragt diagonalt
	Udsømning	R₁.ₖ	R₂,ₖ=R₃,ₖ	R₄,ₖ=R₅,ₖ
	Specifikationer	R₁.ₖ	R₂,ₖ=R₃,ₖ	R₄,ₖ=R₅,ₖ
UNI100L	CNA4,0X40	5.8	4.7	Min. 7.3; 2.9(b+16)/e
UNI130L	CNA4,0X40	10.8	7.9	Min. 7.9; 5.4(b+21)/e
UNI190L	CNA4,0x40	16	5.4	Min. 5.8; 7.4(b+7)/e
UNI100R	CNA4,0X40	5.8	4.7	Min. 7.3; 2.9(b+16)/e
UNI130R	CNA4,0X40	10.8	7.9	Min. 7.9; 5.4(b+21)/e
UNI190R	CNA4,0x40	16	5.4	Min. 5.8; 7.4(b+7)/e

e og b indsættes i mm.

Hvis åsen er forhindret i at rotere, vil bæreevnen R_1,k i en samling med kun et beslag være halvdelen af bæreevnen i en samling med to beslag. Hvis åsen kan rotere kan bæreevnen af UNI190 beregnse, se ETA på vores hjemmeside www.strongtie.dk

Ved anbringelse af to beslag UNI190 overfor hinanden på hver sin side af en ås (dvs. ikke diagonalt), kan alle bæreevner pr. beslag ved denne samling findes i ETA for 1 beslag pr. samling. Bæreevnen for F₁ fås ved at sætte f lig nul. Bæreevnen for F₂ og F₃ er uændrede. For F₄ og F₅ anvendes den mindste værdi af F₄ og F₅.
