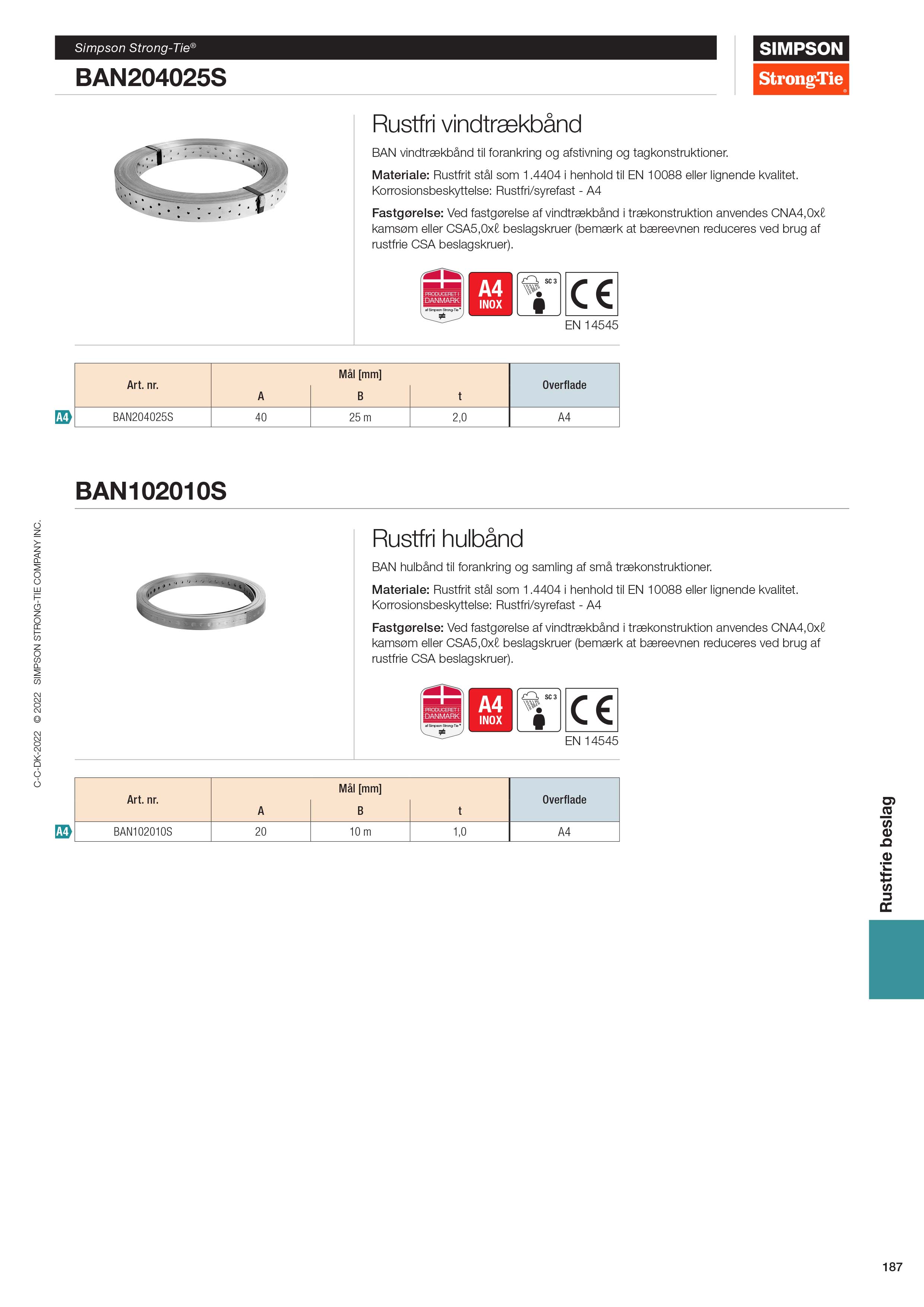

BAN-S

Vindtrækbånd, rustfrit

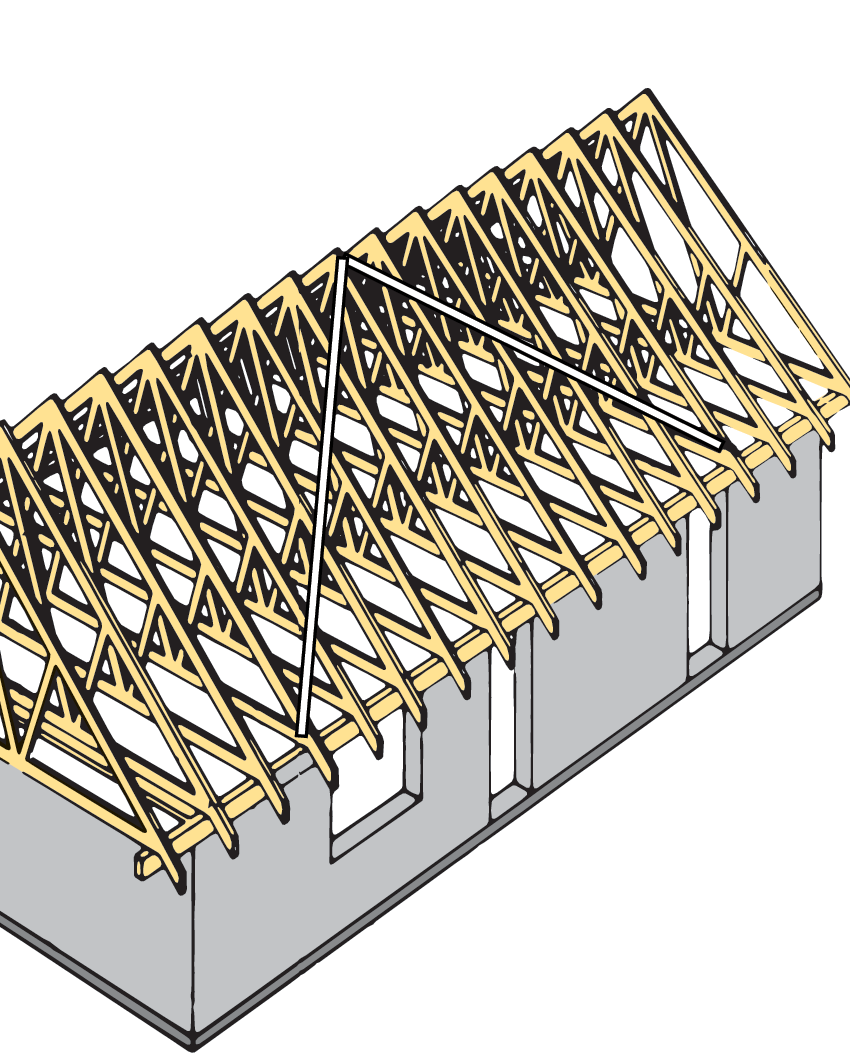

Rustfrie BAN-S vindtrækbånd anvendes til forankring og afstivning af tagkonstruktioner, som beskrevet i vores vindafstivningskatalog (www.strongtie.dk) eller TRÆ75. BAN-S rustfri vindtrækbånd findes i bredden 40 mm og kan indgå som trækbånd i vindafstivningssystemer. For at båndene er virksomme, skal de være stramme i det færdige byggeri.

Teknisk datablad
CE mærket
CE mærket
Anvendelsesklasse 3
Anvendelsesklasse 3
A4 (rustfri & syrefast)
A4 (rustfri & syrefast)
EPD
EPD

Produktinformationer

Billeder

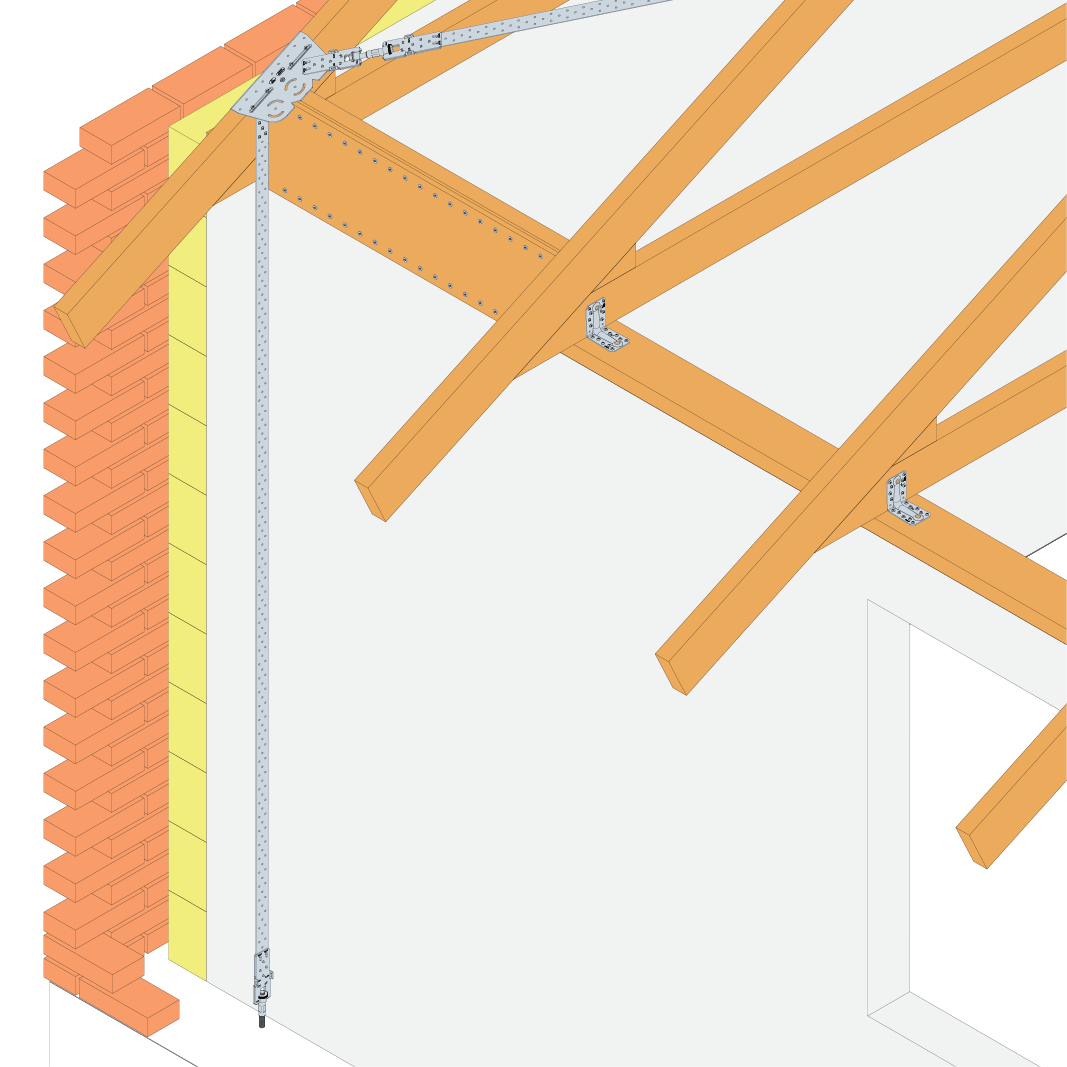

BAN windbracing.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
  • Korrosionsbeskyttelse:
    Rustfri/syrefast -  A4

Fordele

  • Rustfri udgave
  • Muliggør forankring og afstivning af trækonstruktioner

Applikationer

Support

  • Forankring af trækonstruktioner
  • Afstivning af trækonstruktioner

Anvendelsesområder

  • Vindtrækbånd BAN anvendes til forankring og afstivning af trækonstruktioner
  • Velegnet til opstropning af afløbsledninger under bygninger

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreMål[mm]Huller[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]t[mm]Ø[mm]
BAN204025S33654751.015402525

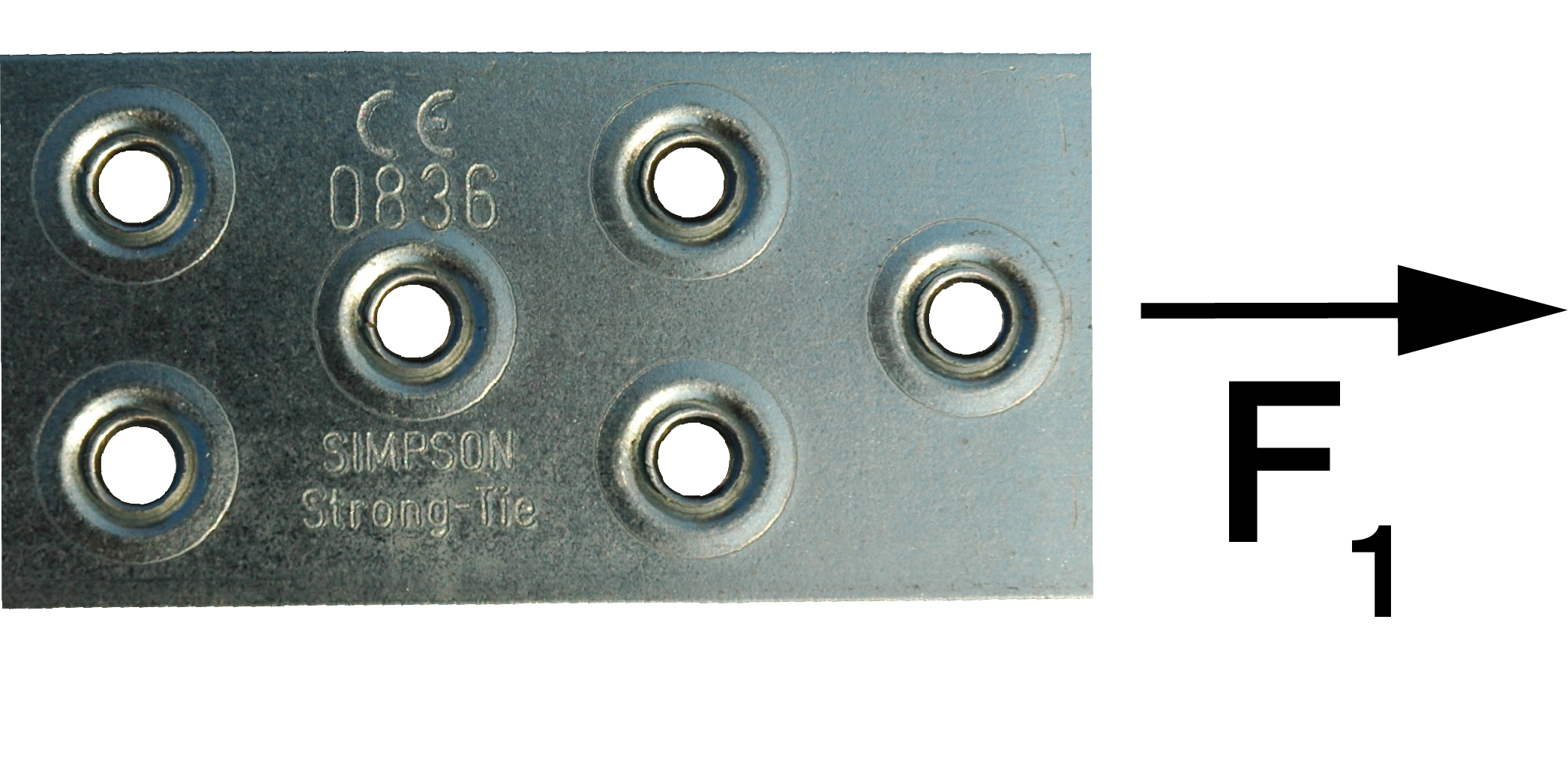

Lastbæreevnetabel (karakteristiske værdier)

ReferenceStraps capacity
Karakteristisk bæreevne[kN]
R₁,ₖ*[kN]
Stål354060
BAN204025S17.81.68 x n1.83 x n2.36 x n

Installation

Installation

Fastgørelse

  • Ved fastgørelse af vindtrækbånd i trækonstruktion anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer (bemærk at bæreevnen reduceres ved brug af rustfrie CSA beslagskruer)
  • Det anbefales altid at bruge tilslutningsbeslag for opnåelse af maksimal tilslutningsstyrke til spærkonstruktionen
  • Ved indstøbning bestemmes den nødvendige indstøbningslængde af betonkvaliteten og kræfternes størrelse

For guide til valg af bånd henvises til vindafstivningskataloget eller til vores produktkatalog, som du finder på www.strongtie.dk
