VIMTK

Vinduesmontage-beslag til teglstensvægge

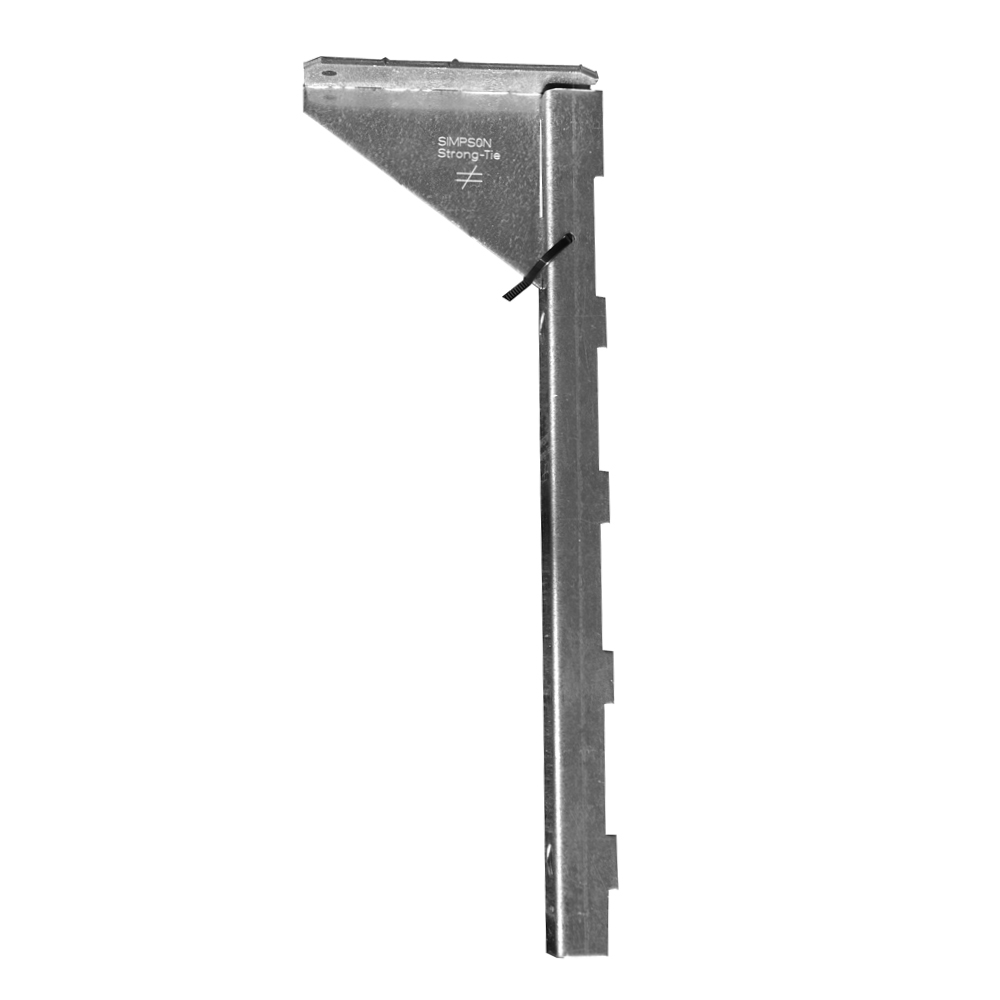

Vinduesmontagebeslag VIMTK konsolbeslag anvendes til understøtning af vindueselement ved byggeri med udvendig isolering på teglstensvægge og betonvægge. Beslaget optager den lodrette vægt af vinduet. I sider, top og bund sættes nødvendige tryk- og skråbeslag til at fastholde vinduet.

Belastning: Beslaget kan optage en regningsmæssig lodret last på 0,8 kN monteret på teglsten og 1,5 kN monteret på beton. Beslaget kan også fremstilles i en forstærket udgave med styrke på op til 3 kN.

Vinduesmontage kittene indeholder flg:

  • VIMTK1152:
    1 stk. konsolbeslag, VIMTK1152


  • VIMTK1153:
    1 stk. konsolbeslag, VIMTK115
Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Montage

Applikationer

Anvendelsesområder

  • Anvendes på huse med udvendig teglstensmur, som skal efterisoleres
  • Beslaget kan optage en regningsmæssig lodret last på 0,8 kN monteret på teglsten og 1,5 kN monteret på beton. Beslaget kan også fremstilles i en forstærket udgave med styrke på op til 3 kN.

Samlinger

  • Til vinduesmontage på teglstensvægge
  • Beslaget kan også anvendes på betonvægge

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Beskrivelse Mål [mm] Huller
A B Ø Antal
VIMTK11521561332Standard vare11533012.52
VIMTK11531561440Standard vare11553012.53
VIMTK150-Produceres på ordre150330-53012.52
VIMTK170-Produceres på ordre170330-53012.52
VIMTK215-Produceres på ordre215330-53012.52

Installation

Installation

Fastgørelse

  • VIMTK fastgøres med indlimede M10 gevindstænger. Specielle konsolbeslag VIMTK fremstilles med 10 arbejdsdages leveringstid.
  • Der skal bores med forsigtighed. VIMTK beslaget understøtter og bærer vinduets vægt. Nødvendigt antal konsolbeslag afhænger bl.a. af vindues­elementets vægt og væggens beskaffenhed.
  • For at undgå korrosion af beslaget, skal der være min. 20 mm isolering foran beslaget.

Downloads

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ingen tilgængelige items.
Ingen tilgængelige items.
Ingen tilgængelige items.
Ingen tilgængelige items.
Ingen tilgængelige items.
Ingen tilgængelige items.
