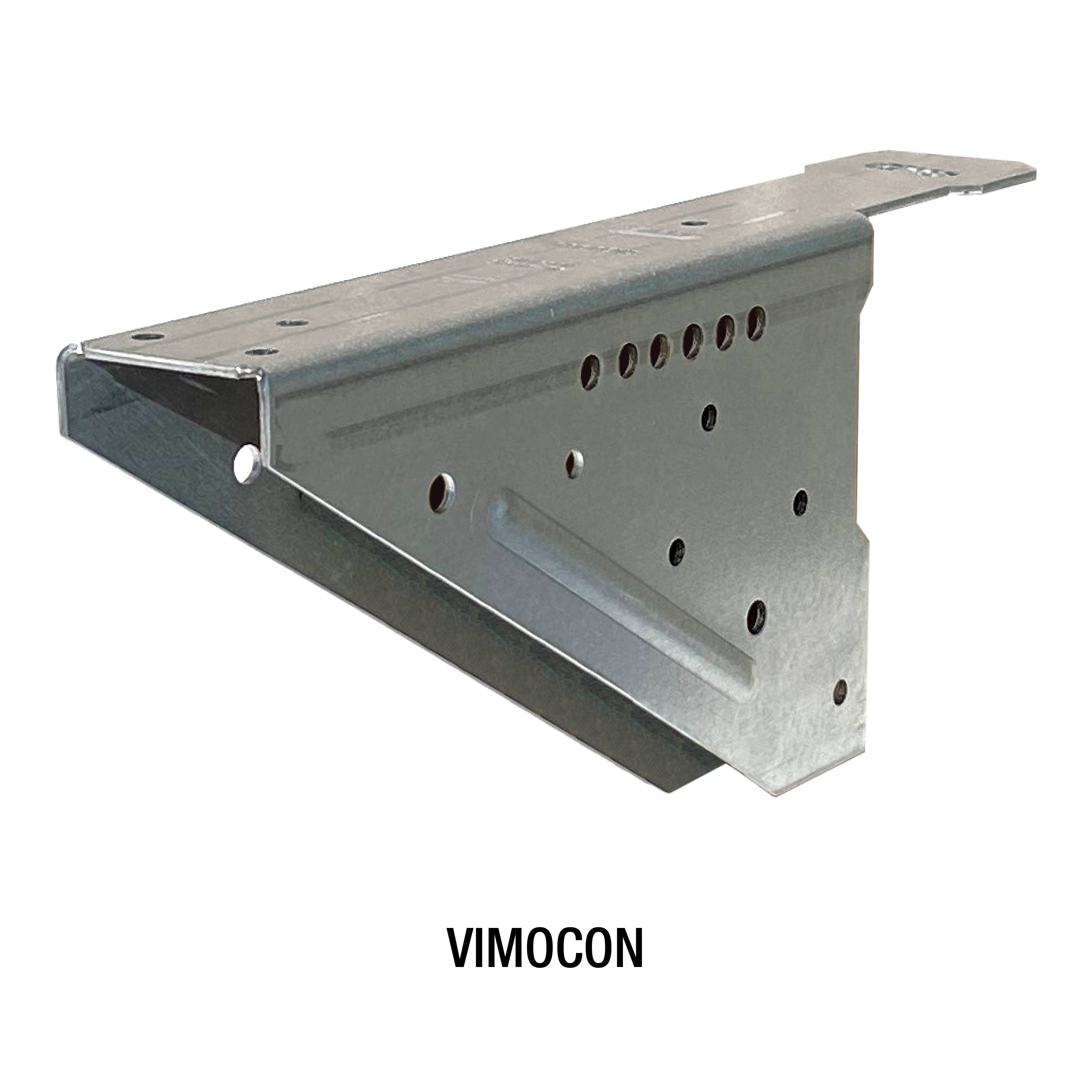

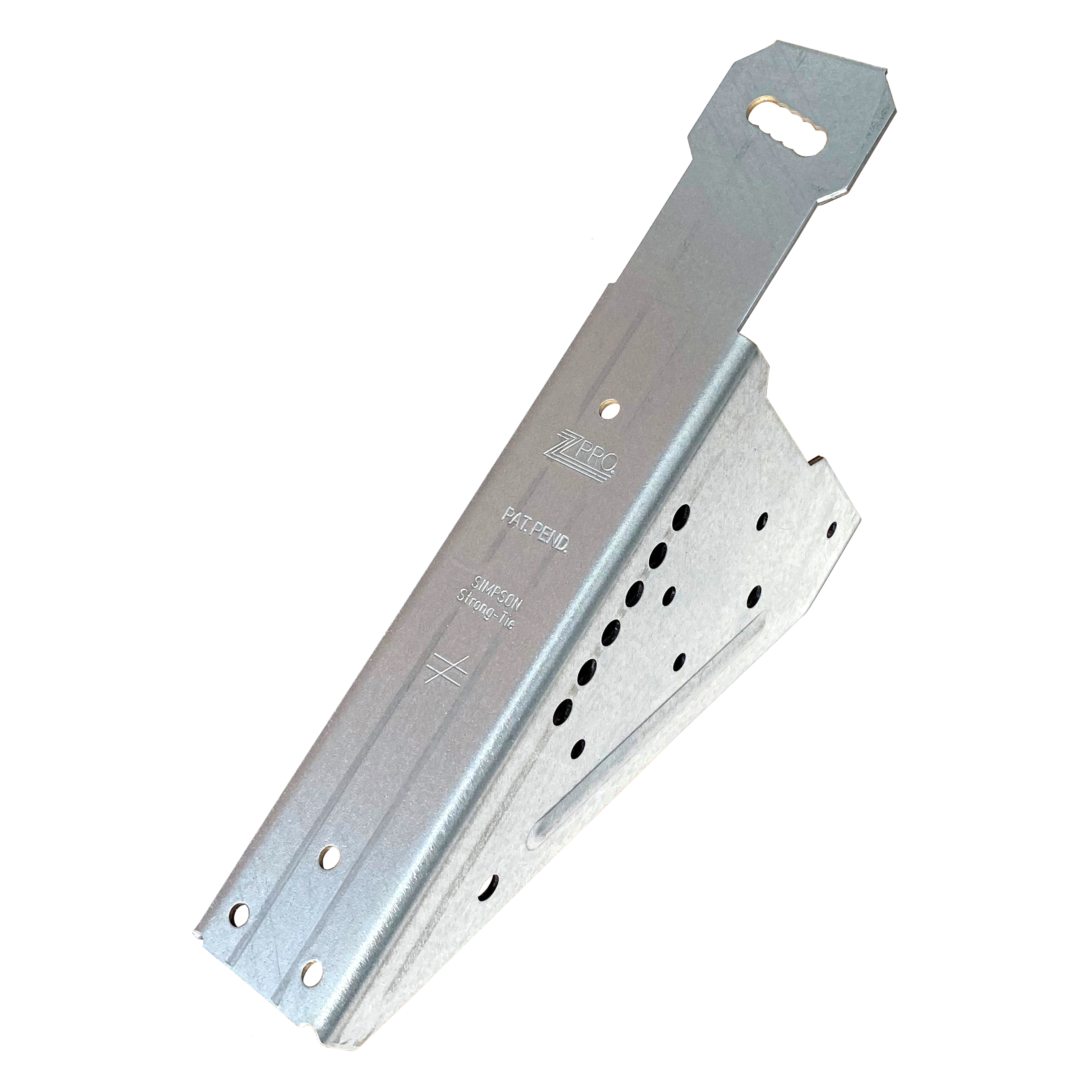

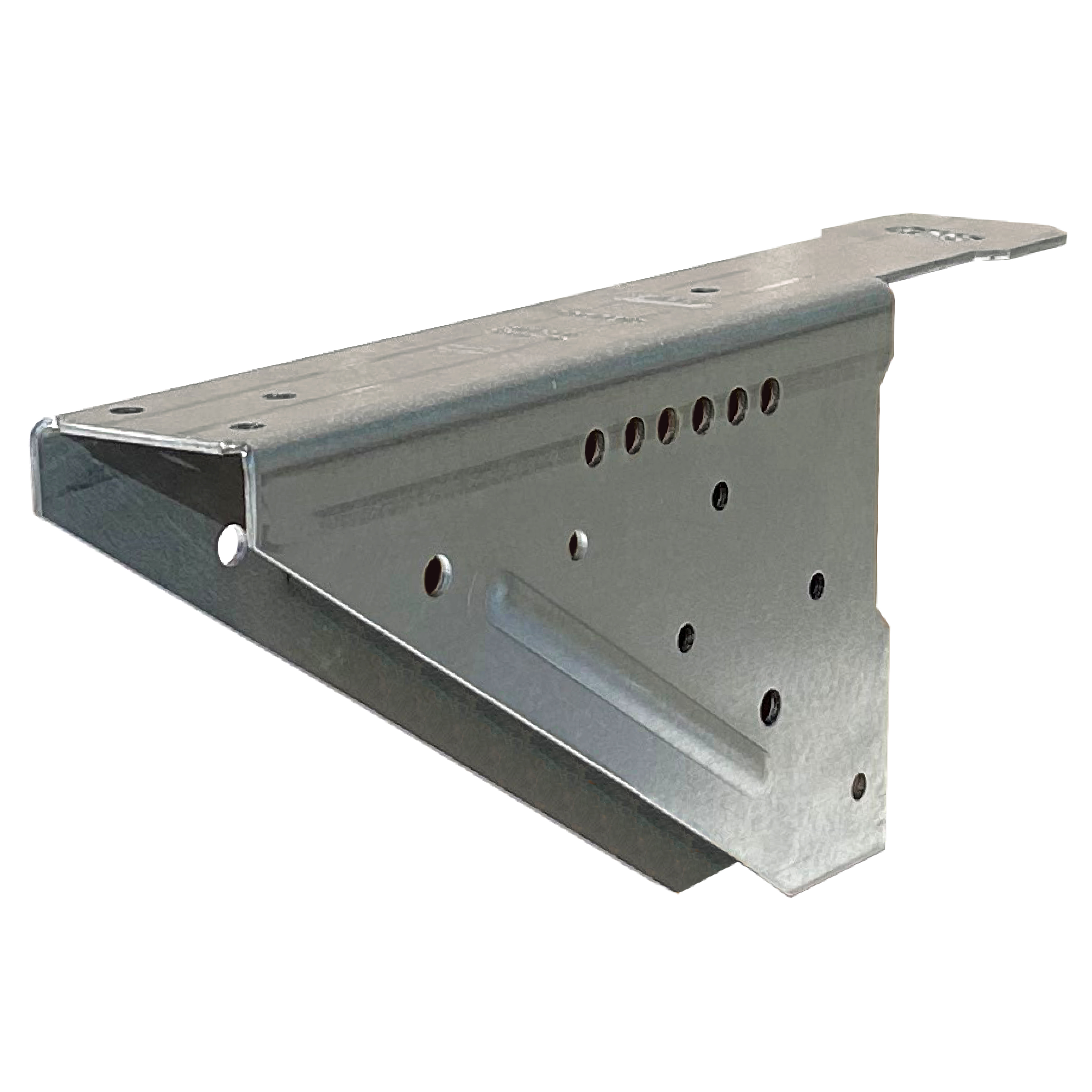

VIMOCON

Vinduesmontagebeslag til beton, porebeton samt CLT i ZPRO

Vinduesmontage beslagene anvendes til understøtning af vinduer på beton, letbeton, porebeton og CLT. Med beslagene kan man opnå ubrudt isolering rundt i vindueshullet, og det er muligt at montere vinduet i bagvæggen selv ved store isoleringstykkelser. Montage af konsolbeslag kan ske inde fra bygningen.

Til Beton og letbeton anvendes VIMOCON eller VIMKE.
Til Porebeton anvendes VIMOCON + trykfod eller VIMK.
Til CLT anvendes VIMOCON + trykfod (VIMOCONP) eller VIMKE.

Belastning: I vægelementer af beton 25 / letbeton LB18  samt CLT kan beslagene optage en regningsmæssig lodret last på 2 kN.
Ved porebeton er styrken 0,8 kN.

Anvendelsesklasse 3
ZPRO

Produktinformationer

Egenskaber

Materiale

  • Stålkvalitet:
    Stål S250GD i henhold til EN 10346
  • Korrosionsbeskyttelse:
    ZPRO® overflade til brug i anvendelsesklasse 3
    VIMF/VIMOCONP Z275 i henhold til EN 10346

Fordele

  • VIMOLOCKTM bolthul for nem justering
  • Vinduesmontagebeslagene er udviklet, så de matcher gældende isoleringskrav
  • Størrelser til isoleringstykkelser fra 100-350 mm
  • Konsolbeslagene fungerer som understøtning af vinduet
  • Beslagene og vinduer kan monteres indefra, så stillads er unødvendigt
  • Mulighed for montering af vindue både før og efter opmuring af formuren
  • Kuldebroer kan undgås

Applikationer

Anvendelsesområder

  • Til vinduesmontage på beton, letbeton, porebeton samt CLT
  • Til Beton og letbeton anvendes VIMOCON eller VIMKE
  • Til Porebeton anvendes VIMOCON + trykfod eller VIMK
  • Til CLT anvendes VIMOCON + trykfor (VIMOCONP) eller VIMKE samt træskrue fx ESCR8,0x80
  • Belastning: I vægelementer af beton 25 / letbeton LB18 samt CLT kan beslagene optage en regningsmæssig lodret last på 2 kN
    Ved porebeton er styrken 0,8 kN

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Beskrivelse Mål [mm] Huller
A B C D t Ø5 Ø6,5 Ø9x30
VIMOCON85Z2104833Til beton og letbeton - til porebeton tilføjes trykfod15543857026-1
VIMOCON110Z2104819Til beton og letbeton - til porebeton tilføjes trykfod180431107026-1
VIMOCON120Z2104820Til beton og letbeton - til porebeton tilføjes trykfod190431207026-1
VIMOCON130Z2104823Til beton og letbeton - til porebeton tilføjes trykfod200431308026-1
VIMOCON145Z2104824Til beton og letbeton - til porebeton tilføjes trykfod215431458026-1
VIMOCON155Z2104825Til beton og letbeton - til porebeton tilføjes trykfod22543155108213161
VIMOCON170Z2104828Til beton og letbeton - til porebeton tilføjes trykfod24043170108214161
VIMOCON185Z2104830Til beton og letbeton - til porebeton tilføjes trykfod25543185108214161
VIMOCON215Z2104831Til beton og letbeton - til porebeton tilføjes trykfod28543215108214161
VIMOCON240Z2104832Til beton og letbeton - til porebeton tilføjes trykfod31043240108214161

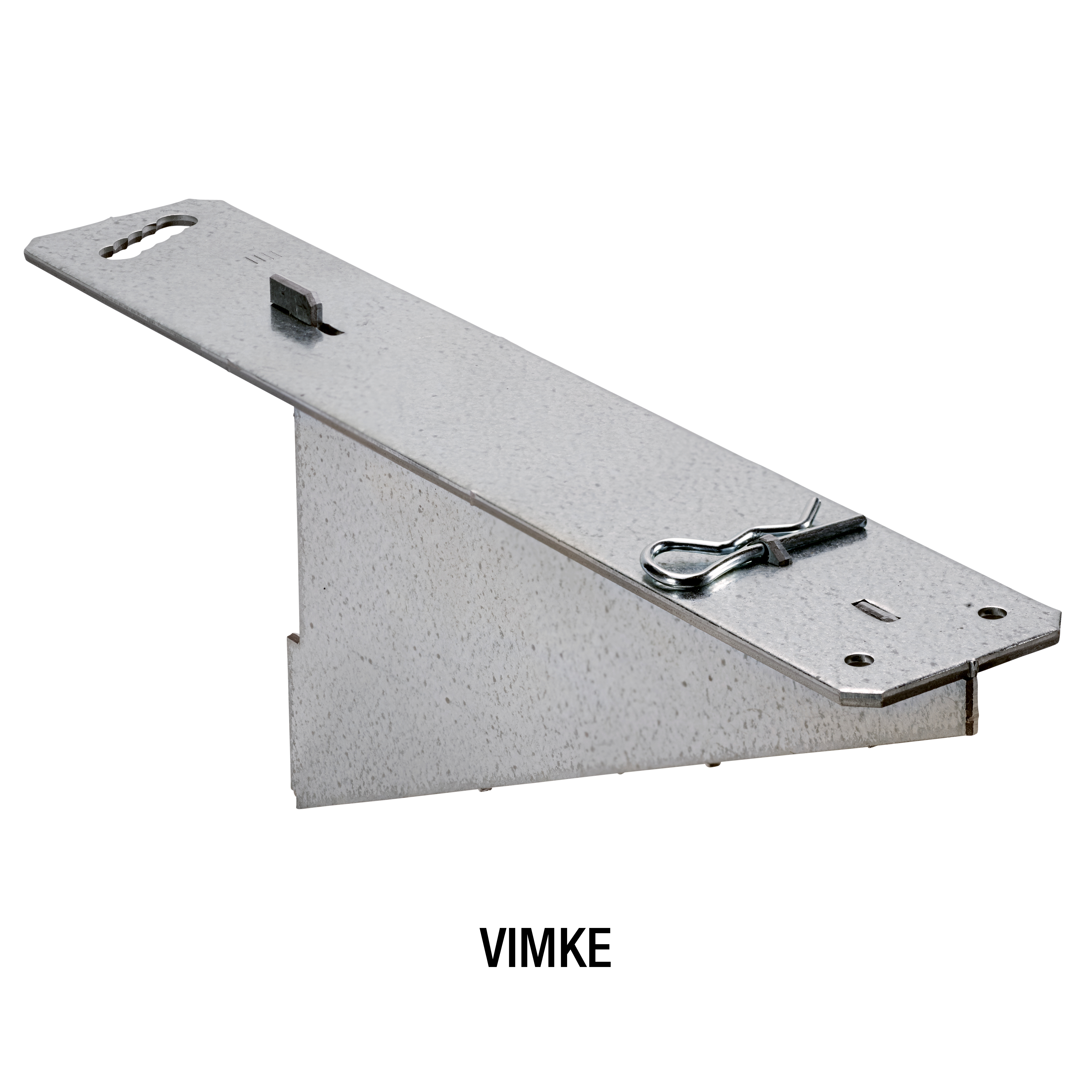

VIMKE280Z2051755Til beton og letbeton3535028014634-1
VIMKE300Z2051756Til beton og letbeton3735030015534-1
VIMKE330Z2051758Til beton og letbeton4035033016934-1

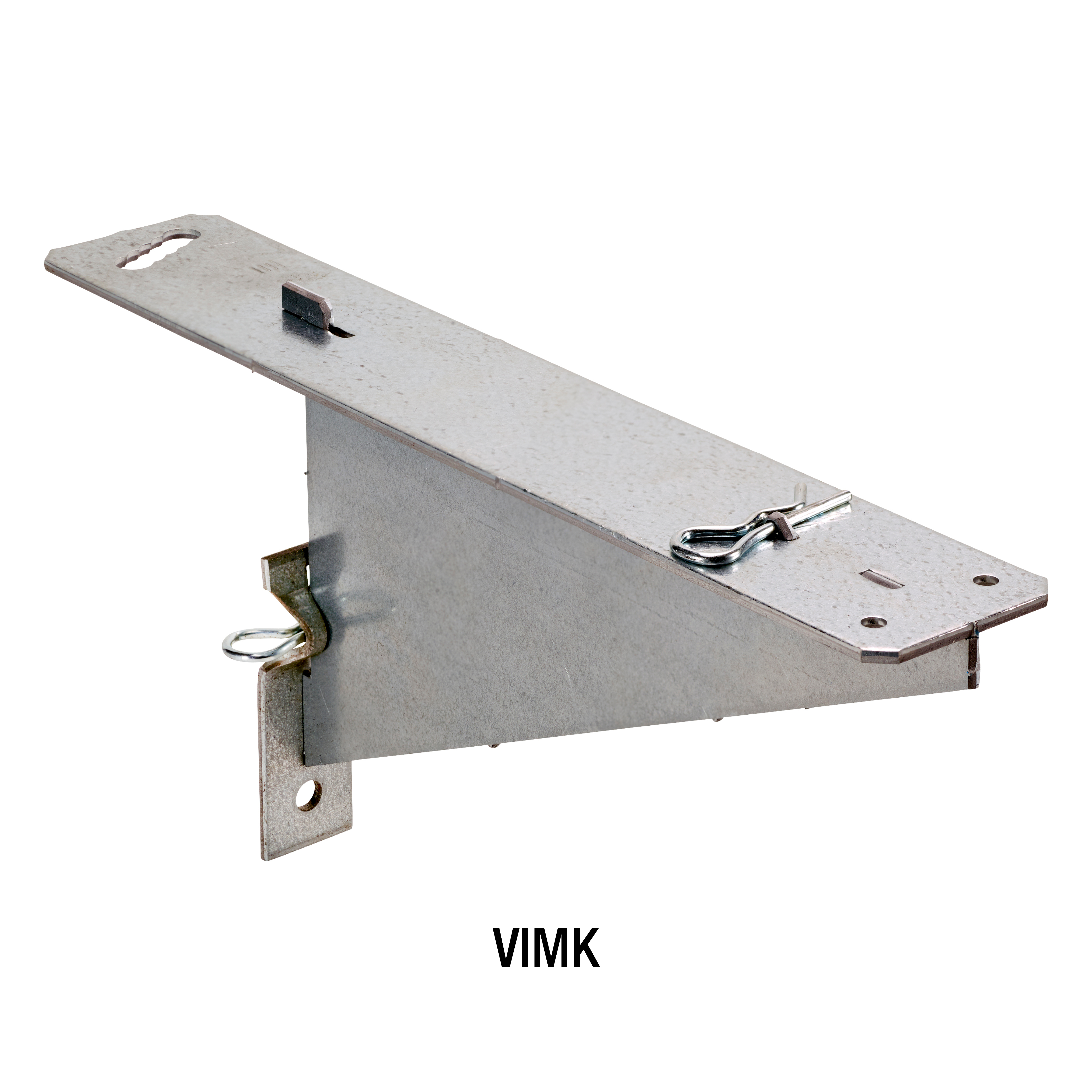

VIMK280Z-Til porebeton3535028014634-1
VIMK300Z-Til porebeton3735030015534-1
VIMK330Z-Til porebeton4035033016934-1

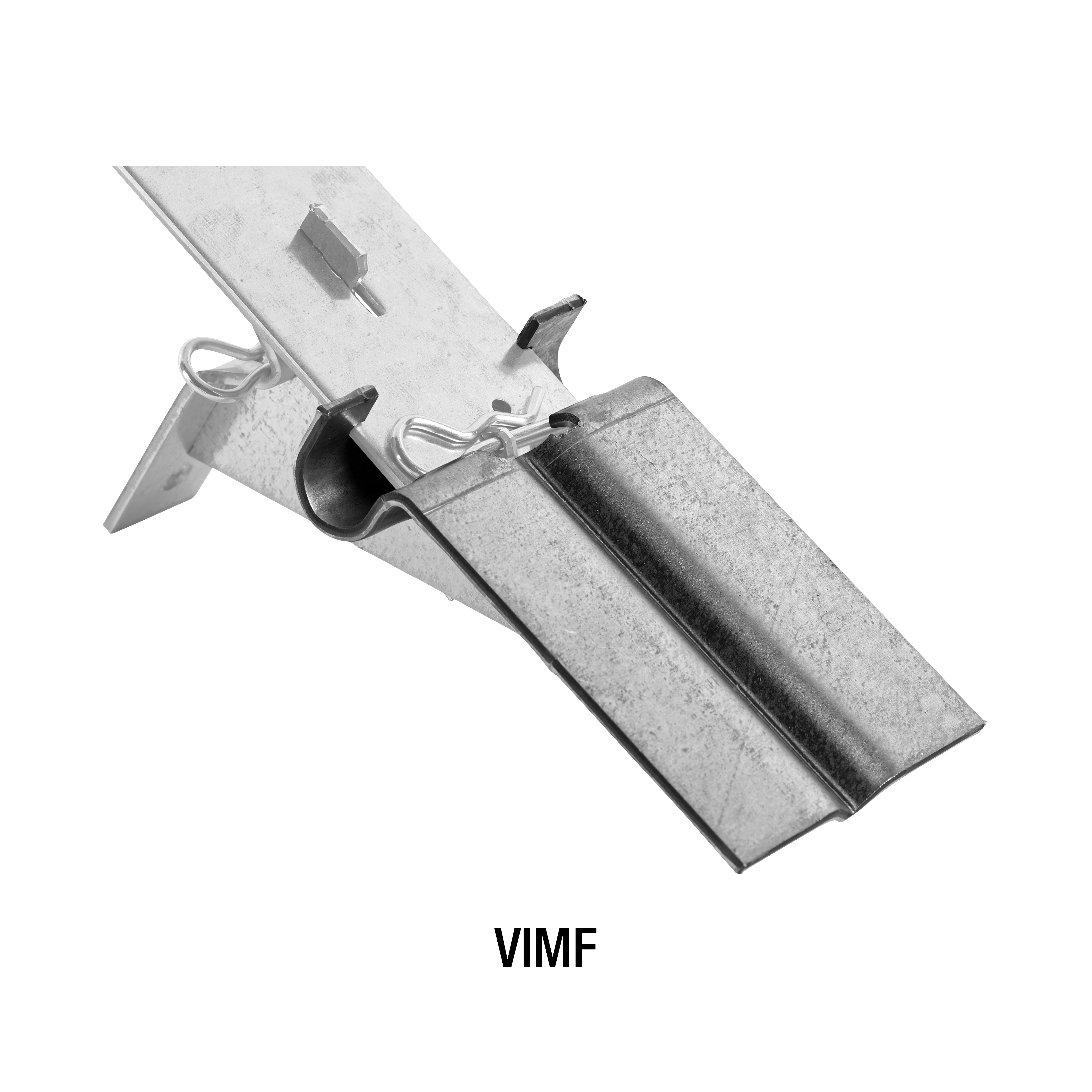

VIMF40520911040 mm forlænger til VIMKE/VIMK7240--3---

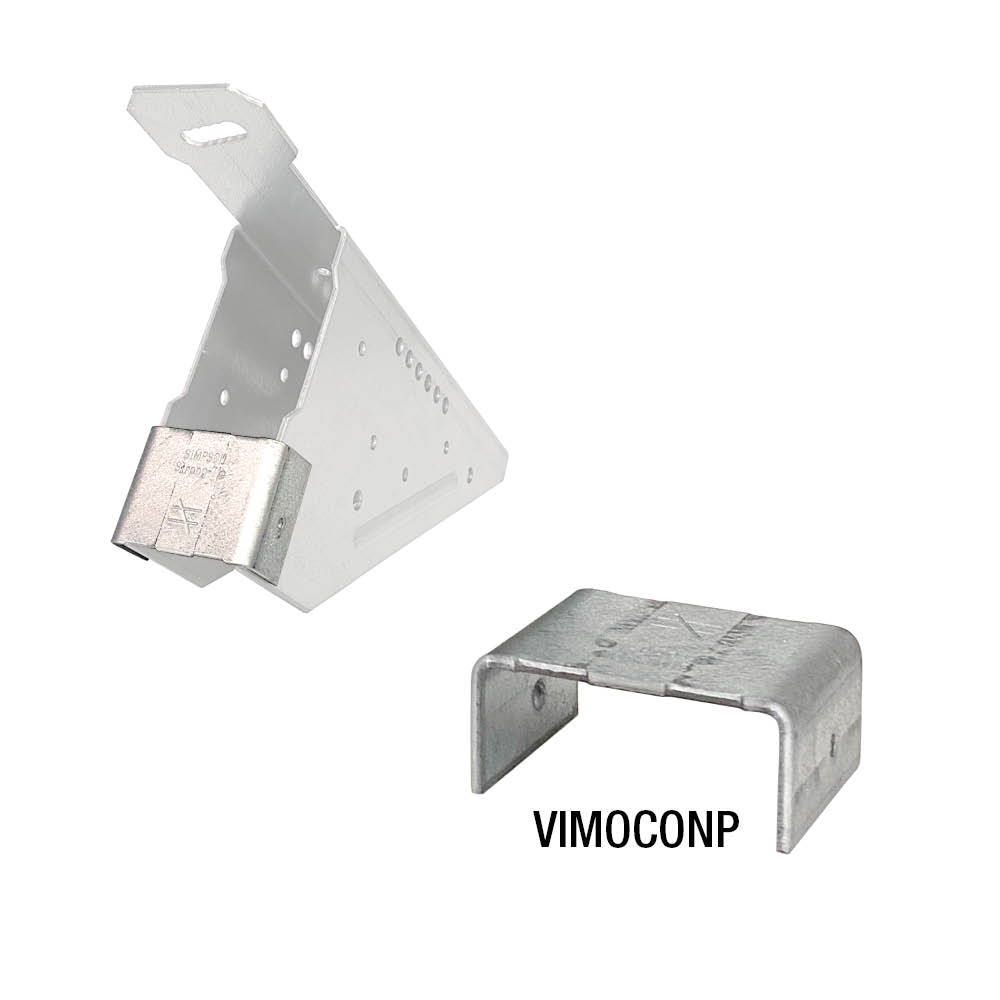

VIMOCONP2151754Trykfod til VIMOCON på porebeton354620-2---

Installation

Installation

Fastgørelse

  • Beslagene fastgøres med 1 stk. FCSCI 7,5x60 i beton samt ESCR8,0x80 i CLT

Det er vigtigt, at vinduesfabrikantens krav til antal fastgørelsespunkter og placering af disse overholdes. Konsultér derfor altid vinduesfabrikanten for at få oplysninger om dette.
