AB55365

Vinkelbeslag

AB55365 vinkelbeslag anvendes ved små tømmerdimensioner til træ-træ samlinger eller til samling mellem træbjælker og beton. Der skal altid anvendes to vinkelbeslag pr. samling.

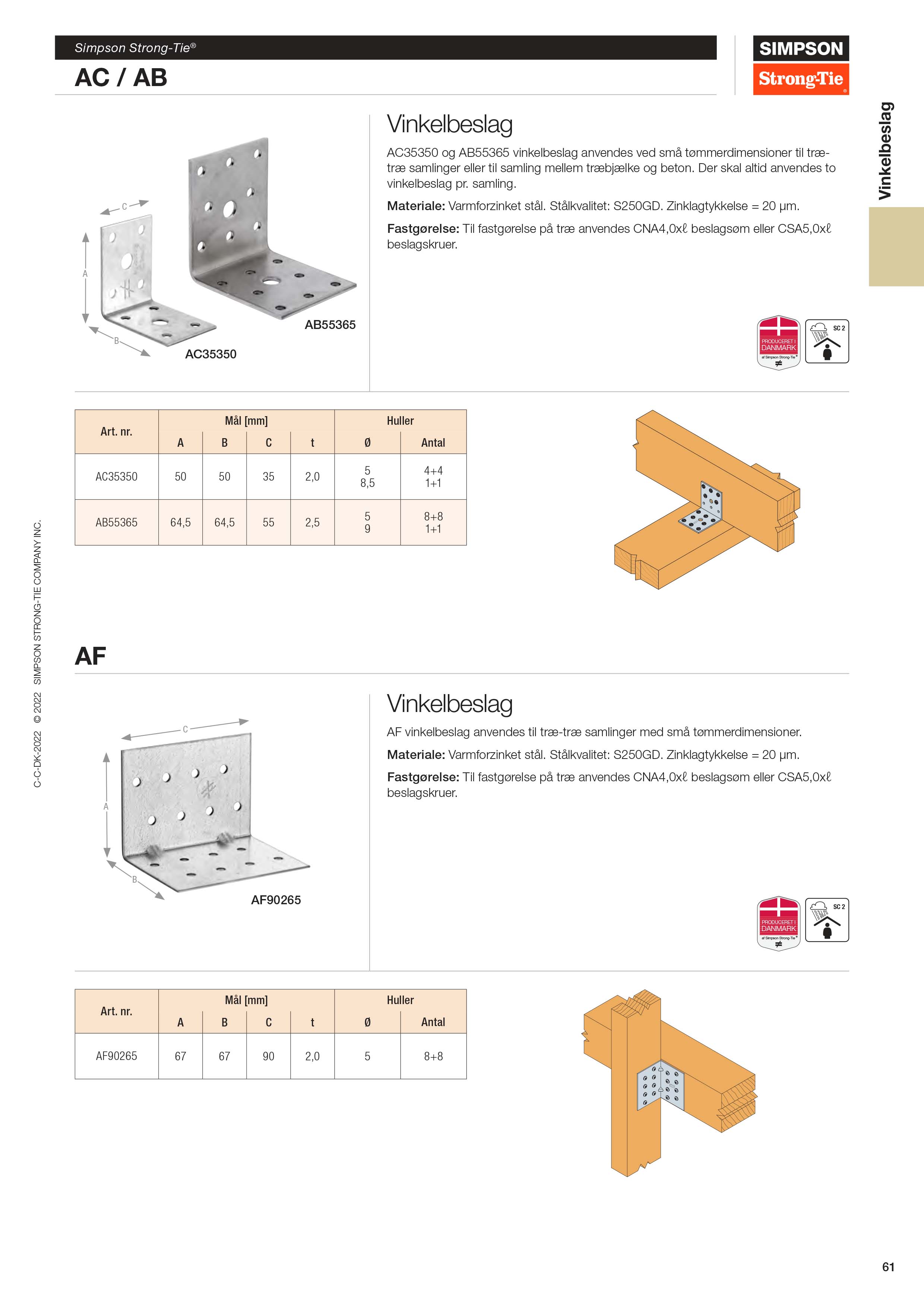

Teknisk datablad
Anvendelsesklasse 2
Anvendelsesklasse 2
EPD
EPD
Varmforzinket stål Z275
Varmforzinket stål Z275

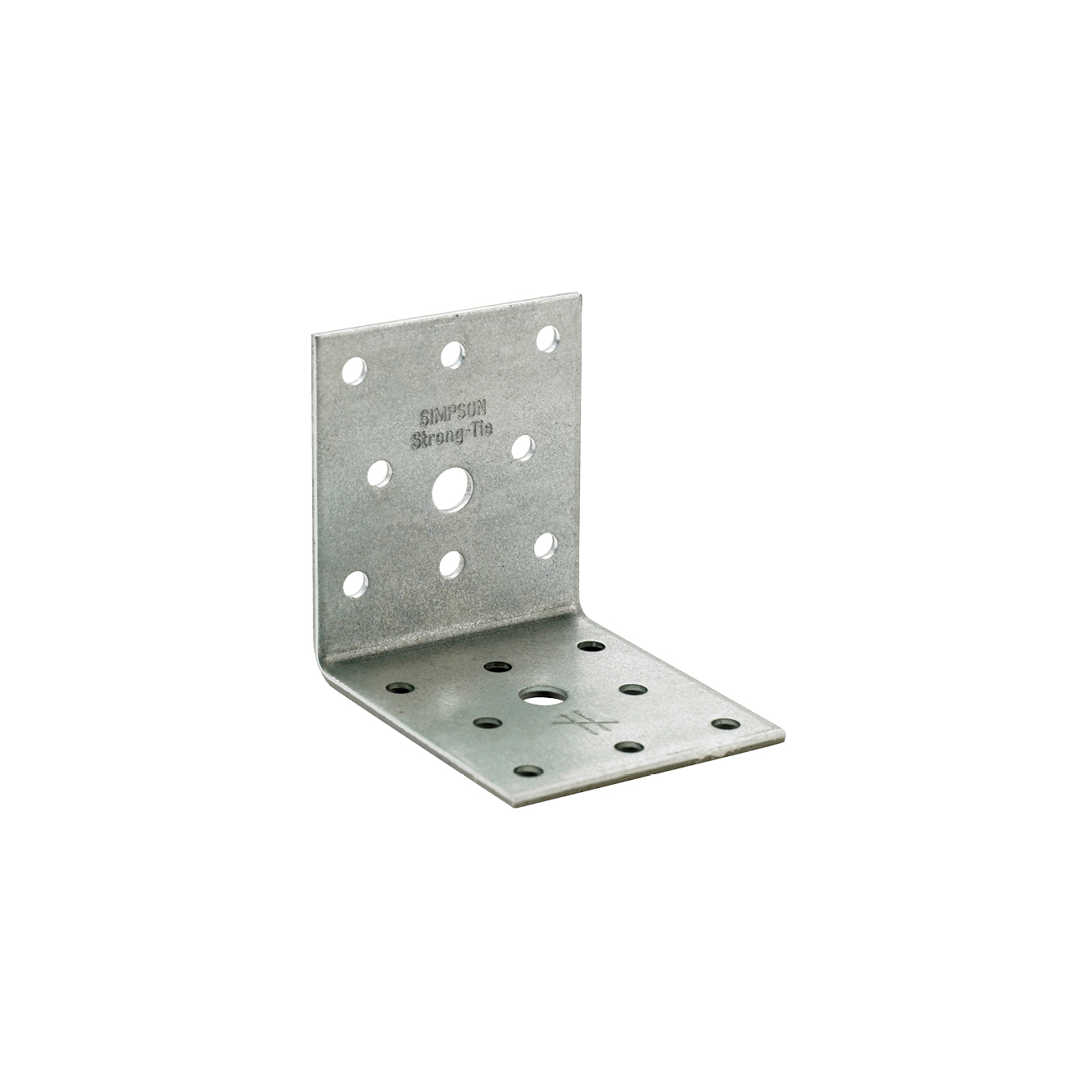

AB55365 main image

Produktinformationer

Billeder

AB55365 beam beam montage

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
  • Findes også i en rustfri udgave: AB55365S

Fordele

  • Kompakt vinkel
  • Forskellige fastgørelsemuligheder afhængig af hvilket emne vinklen skal fastgøres i - CNA kamsøm, CSA beslagskruer eller M8 bolt

Applikationer

Samlinger

  • Træ-træ samlinger
  • Træ-beton samlinger

Anvendelsesområder

  • Anvendes i samlinger med små trædimensioner

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreDimensioner[mm]Huller flig AHuller flig B
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]t[mm]RundRund
Ø[mm]Ø8,5[mm]Ø5[mm]Ø8,5[mm]
AB553651386018100.00.136565552.58181

Installation

Installation

Fastgørelse

  • Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Til fastgørelse i beton anvendes en M8 bolt
AB55365 beam beam montage

Certificeringer

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

CAD og BIM-bibliotek

2D

AB55365

3D

AB55365

3D Simplified

AB55365
