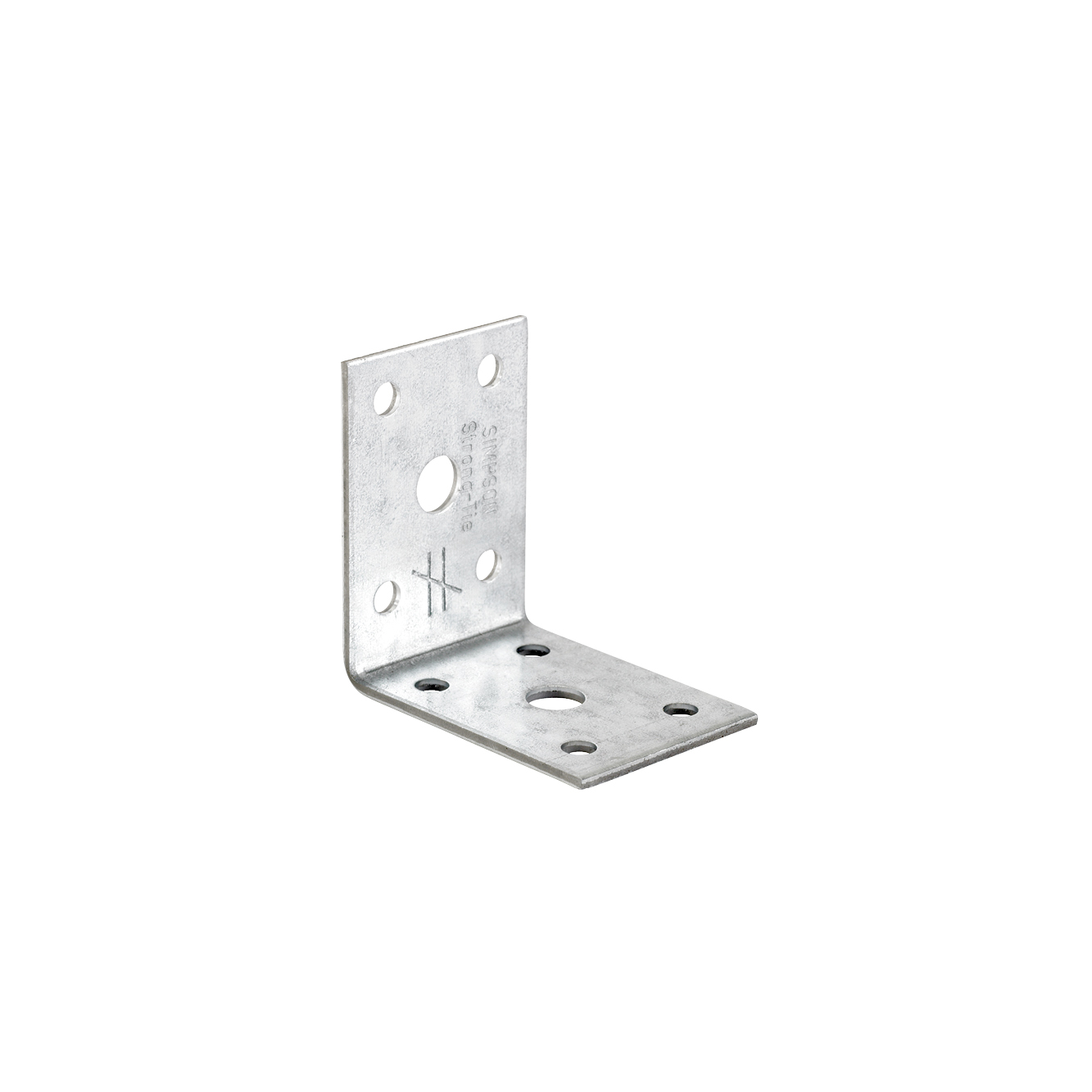

AC35350

Vinkelbeslag

AC35350 vinkelbeslag anvendes ved små tømmerdimensioner til træ-træ samlinger eller til samling mellem træbjælke og beton. Der skal altid anvendes to vinkelbeslag pr. samling.

Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
  • Findes også i en rustfri udgave: AC35350S og AC35350S2

Fordele

  • Kompakt vinkel
  • Forskellige fastgørelsemuligheder afhængig af hvilket emne vinklen skal fastgøres i - CNA kamsøm, CSA beslagskruer eller M8 bolt

Applikationer

Samlinger

  • Træ-træ samlinger
  • Træ-beton samlinger

Anvendelsesområder

  • Anvendes i samlinger med små trædimensioner

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø8,5 Ø5 Ø8,5
AC35350529408250503524141

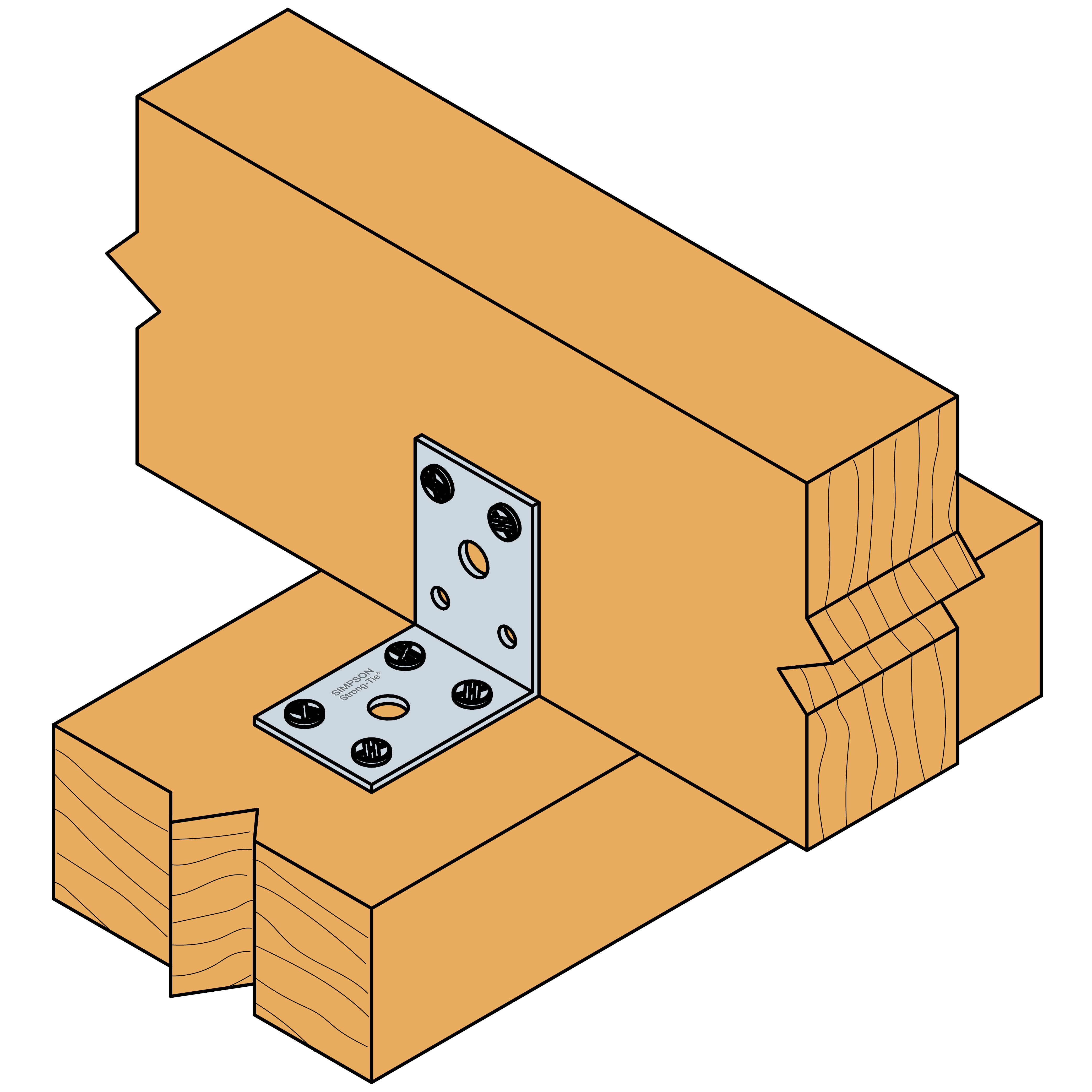

Installation

Installation

Fastgørelse

  • Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Til fastgørelse i beton anvendes en M8 bolt
